CNC 가공에서 G 코드와 M 코드는 무엇입니까? 개요

CNC(컴퓨터 수치 제어) 기계는 오늘날 가장 정확하고 정밀하며 널리 사용되는 가공 기술 중 하나입니다. 부품을 제조하기 위해 G 코드 및 M 코드와 같은 컴퓨터 프로그램에 의존함으로써 인적 오류를 제거합니다.

G 코드 및 M 코드 원하는 부품을 생성하기 위해 CNC 절단 도구의 동작을 지시하는 단순히 소프트웨어 프로그래밍 언어(또는 컴퓨터 명령)입니다. 이러한 프로그램은 기계마다 다르고 숙련된 CNC 프로그래머의 전문 지식이 필요하기 때문에 구현하기가 복잡할 수 있습니다. 그러나 기본 사항은 생각보다 훨씬 간단하며 대부분 업계 표준을 따릅니다.

이 기사에서는 CNC 가공에서 G 코드 및 M 코드의 기본 사항을 다룹니다. 이 읽기를 마치면 부품을 제작하기 위한 간단한 기계 가공 프로그램을 만드는 데 충분한 정보를 얻게 될 것입니다.

G 코드와 M 코드의 차이점은 무엇입니까?

G 코드 , 기하학적 코드라고도 하는 기계의 움직임을 제어합니다. 예를 들어, 기계가 선이나 호를 따라 움직이도록 지시할 수 있습니다. G 코드 명령은 일반적으로 "G"로 시작하고 두 자리 숫자가 뒤따르는 영숫자 형식으로 작성됩니다(예:G00).

대조적으로, M-코드 스핀들 회전, 팔레트 교체 및 도구 작동 또는 중지와 같은 CNC 기계의 기계 또는 기타 기능을 제어합니다. M 코드는 또한 "M"으로 시작하고 두 자리 숫자가 뒤따르는 영숫자 형식으로 작성됩니다.

G 코드 및 M 코드 명령이 함께 작동하여 원하는 부품을 생성합니다. 다음 섹션에서는 알아야 할 몇 가지 G 코드 및 M 코드 명령을 제공합니다.

G 코드 명령 이해

표 1은 몇 가지 표준 G 코드 명령과 그 기능을 나열합니다.

이러한 표준 G 코드 명령 뒤에는 일반적으로 직교 좌표계를 사용하여 식별되는 기하학적 위치가 옵니다. 예를 들어 재료를 절단하지 않고 기계를 좌표 위치(X =-100, Y =-50, Z=35)로 빠르게 이동하려고 한다고 가정해 보겠습니다. G00X-100.Y-50.Z35를 작성하여 G00 빠른 위치 명령을 사용하여 이를 달성할 수 있습니다.

M 코드 명령 이해

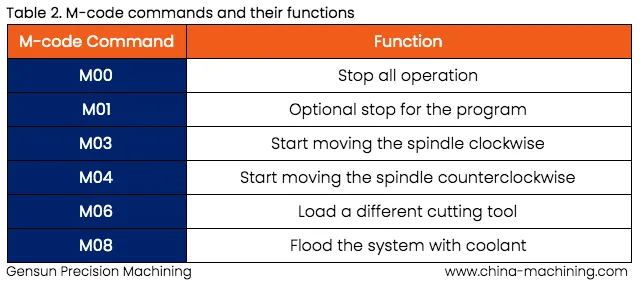

앞에서 언급했듯이 M 코드는 CNC 가공의 기계 기능을 제어합니다. 표 2는 몇 가지 일반적인 M 코드 명령과 그 기능을 보여줍니다.

이전 예를 계속 고려하면서 기계가 (X =-100, Y =-50, Z=35)에 위치한 직후 스핀들이 회전하기 시작하기를 원한다고 가정해 보겠습니다. G00X-100.Y-50.Z35M03을 작성하여 M03 스핀들 명령을 간단히 포함할 수 있습니다. 그러나 스핀들이 회전하는 속도도 지정해야 한다는 점을 명심하십시오.

이를 구현하려면 알파벳 "G" 및 "M"으로 시작하지 않는 몇 가지 추가 CNC 프로그래밍 명령을 이해해야 합니다.

CNC 프로그래밍을 위한 추가 명령

CNC 프로그래밍에 유용한 몇 가지 추가 명령도 있습니다. 예를 들어, F 명령 , 기계가 조각을 이동하거나 공급하는 속도를 제어할 수 있습니다. 마찬가지로 "T 명령 "는 원하는 절단 작업을 달성하기 위해 사용할 도구를 기계에 알려줍니다. 마지막으로 S 명령을 사용하여 스핀들 속도를 지정할 수 있습니다.

이러한 추가 명령을 구현하는 방법을 더 잘 이해할 수 있도록 CNC 기계를 직선으로 좌표 위치(X =-100, Y =-50, Z =35)로 이동하려는 시나리오를 고려해 보겠습니다. 분당 10인치의 이송 속도. G01X-100.Y-50.Z35.F10을 작성하여 G01(또는 선형 이송 이동) 명령을 사용하여 이를 달성할 수 있습니다.

마찬가지로 스핀들이 3000rpm의 속도로 시계 방향으로 회전하기를 원한다고 가정해 보겠습니다. 이를 위해 G00X-100.Y-50.Z35M03S3000을 작성하여 M03(스핀들 이동 시작) 명령과 S(스핀들 속도) 명령을 구현할 수 있습니다. 이 스핀들 회전은 CNC 밀링 머신이 (X =-100, Y =-50, Z=35)에 위치한 후에만 시작됩니다.

G 코드 및 M 코드를 사용한 CNC 프로그래밍:Gensun의 도움

이제 g-code와 m-code를 사용한 CNC 프로그래밍의 기본을 이해했으므로 CNC 머시닝을 사용하여 모든 부품을 제작할 수 있습니다. 그렇죠? 잘못된! 가공 프로젝트의 성공은 주로 함께 작업하는 기계 공장 및 기계공에 달려 있습니다. GD&T(기하학적 치수 및 공차) 및 CAM(컴퓨터 지원 제조)에 대해 잘 알고 있는 기계 공장(또는 기계공)과 함께 일하고 싶습니다.
