G73 패턴 반복 주기 G76 스레딩 주기를 사용한 CNC 프로그램 예

제출자:Vikram

요약

FANUC 제어 기계용 CNC 선반 프로그래밍을 작성하십시오. 공작물의 직경 =30mm, 속도 =1200rpm을 취하십시오. 피드 및 기타 데이터를 적절하게 가정합니다.

이 프로그램은
G73 패턴 반복 주기
G76 스레딩 주기

를 사용합니다.

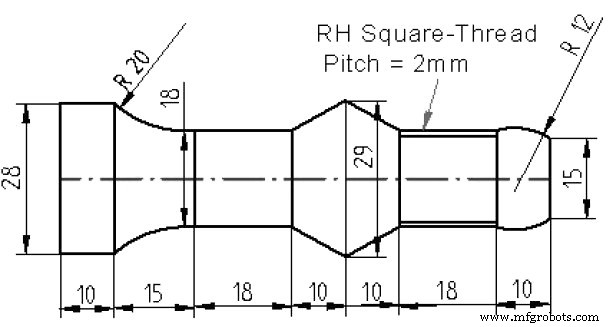

그림/이미지

CNC 프로그램

N5 G90 F0.2 S1200 T0101 M04
N10 G00 X30 Z2
N15 G00 Z0
N20 G01 X0 (Facing operation)
N21 G00 X30 Z2
N30 G73 U7 R14 (Pattern Repeating Canned Cycle)
N40 G73 P50 Q130 U0.05 W0.05
N50 G01 X15 Z0
N60 G03 X18 Z-10 R12
N70 G01 Z-28
N80 G01 X29 Z-38
N90 G01 X18 Z-48
N100 G01 Z-66
N110 G02 X28 Z-81 R20
N120 G01 Z-91
N130 G01 X32 Z2
N140 G28 U0 W0
N150 S400 T0202 M06 (Threading Tool)
N160 G00 X22 Z0
N161 G01 X18 Z-10
N170 G76 P010100 Q10
N180 G76 X16 Z-28 P1000 Q100 F2
N190 G28 U0 W0
N200 M05 M30
