센서로 스마트폰에서 생체 신호를 측정할 수 있음

거의 120년 동안 지속적으로 재교정할 필요가 없는 정확하고 비침습적인 혈압 측정 수단은 단 하나뿐이었습니다. 바로 Riva-Rocci 기술로 1896년 Scipione Riva-Rocci가 고안하고 물리적 압력을 사용합니다. , 일반적으로 팽창식 팔목 형태입니다. LMD는 LMD가 제안한 센서를 사용하여 스마트폰에 직접 쉽게 내장할 수 있는 Riva-Rocci 기술의 변형을 개발했다고 말했습니다.

LMD의 기술은 V-센서를 통해 사람의 이완기 및 수축기 혈압을 측정하고 기타 중요한 의료 매개변수를 측정하는 데 사용할 수 있습니다. 이 제품은 웨어러블 기기뿐만 아니라 임상적 정밀도로 생명징후를 판독하는 표준화된 의료 솔루션인 전화기와 통합된 의료 기기의 다가오는 물결의 일부입니다. 쉬운 것을 측정하는 대신 유용한 것을 측정합니다. 측정할 수 있는 것을 의학적 용도로 사용하는 대신 의학적으로 의미 있는 측정을 수행합니다.

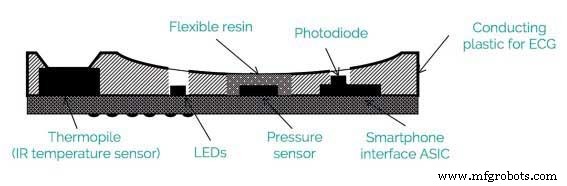

하드웨어 설정(이미지:Leman Micro Devices)

스마트폰이 의료 부문에서 중요한 도구가 되면 IoT 생태계에서 더욱 통합될 것입니다. 한 가지 목표는 ISO 표준에 따라 개인 교정 없이 빠르고 쉽게 혈압을 측정하는 것입니다. LMD의 V-Sensor는 말 그대로 혈압을 측정한 적이 없고 혈압에 대해 전혀 모르는 사람들의 손에 중요한 정보를 제공합니다. 임상 환경 외의 더 나은 혈압 모니터링은 고혈압의 보다 효과적인 예방 및 치료를 향한 질적 발전을 가져올 수 있습니다.

온도는 자주 측정되는 또 다른 매개변수입니다. 스마트폰의 센서는 의료 목적은 물론 다양한 산업 환경에서 필요한 기능을 수행할 수 있을 것입니다. 맥박수, 호흡수 및 혈중 산소 농도는 다른 매개변수입니다. 이들은 함께 다른 센서와 결합하여 광범위한 심혈관 상태를 모니터링할 수 있는 강력한 진단 도구를 나타냅니다.

측정 이면의 물리학

기술은 특히 집에서, 여가 시간 동안, 심지어 직장에서도 사람들을 지속적으로 모니터링하여 낮 동안 발생하는 이벤트를 기록함으로써 건강 산업을 변화시키고 있습니다. 신흥 기술의 지지자들에 따르면, 생물의학적 매개변수를 지속적으로 모니터링하면 사람들이 건강을 증진하고 질병을 예방하기 위해 건강한 행동을 채택하고 유지하도록 장려할 것입니다.

LMD가 제공하는 솔루션은 혁신적인 센서 기술을 사용하여 혈압, 온도 및 맥박을 측정하고 심전도 기능을 수행하여 심장의 전기적 활동을 기록합니다. 혈압 측정은 Riva-Rocci 절차를 사용합니다. 혈압은 심장에서 펌핑된 혈액이 신체에 혈액을 분배하는 동맥 벽에 가하는 압력입니다. 동맥의 혈압은 동맥 자체에 작은 튜브(카테터)를 삽입하고 이를 측정 장치(압력 변환기)에 연결하여 직접 측정할 수 있습니다. 실제로 이것은 수술 중과 같은 특별한 상황에서만 발생합니다.

V-센서가 있는 스마트폰

반면에 일반적인 혈압 측정은 외부에서 비침습적인 방식으로 혈압을 평가할 수 있는 특수 장치를 사용하여 간접적으로 수행됩니다. 이러한 장치 중에서 지금까지 가장 정확하고 일반적으로 사용되는 장치는 약 100년 전에 Riva-Rocci가 설계한 장치입니다. 한 쪽은 작은 핸드 펌프에 연결되고 다른 쪽은 수은 기둥 압력 게이지에 연결된 고무 팔찌로 구성됩니다. 기기에는 수은이 담긴 유리 기둥과 밀리미터로 표시된 거리를 나타내는 게이지가 장착되어 있기 때문에 최대 및 최소 혈압 값이 보고되는 측정 단위는 수은 밀리미터(mmHg)입니다.

한편 체온은 전통적으로 1835년에 처음 사용된 환경 조건과 함께 적외선 이마 스캔을 사용하여 측정됩니다. ECG 정보는 손 사이에 배치된 변환기에서 얻을 수 있습니다. 마지막으로, 맥박수, 혈액 산소(SpO₂ ) 및 호흡수는 모두 1972년부터 사용된 확립된 기술을 사용하여 확립된 맥박 산소 측정 변환기를 기반으로 합니다. 호흡수는 심박수 및 진폭 변조(호흡 부비동 부정맥)에서 파생됩니다.

Leman Micro Devices SA의 설립자이자 이사인 Chris Elliott는 "우리는 확립된 성숙한 과학과 현대 기술을 결합했습니다. "이를 통해 사용자와 의사는 항상 의료 등급 장치의 편리함과 함께 그들이 이해하고 신뢰할 수 있다는 것을 알고 있는 측정치를 제공합니다.

"예를 들어, 우리는 팔에 두르는 커프와 정확히 같은 과학을 사용하여 혈압을 측정하지만 손가락 끝을 사용하고 사용자가 무겁고 약하게 누르는 것보다 더 세게 또는 부드럽게 누르도록 하여 더 쉽고, 작고, 저렴하게 만듭니다. 값비싼 펌프와 커프”라고 Elliott는 덧붙였습니다. 그는 고혈압(고혈압)은 증상이 없는 "침묵의 살인자"이므로 모든 전화기에 커프가 없고 보정이 필요 없는 혈압계를 장착하면 매년 이로 인해 사망하는 900만 명 중 많은 사람들의 생명을 구할 수 있다고 설명했습니다. .

기술

LMD의 기술은 V-Sensor 하드웨어 모듈과 사용자에게 지시하고 데이터를 분석하는 e-Checkup 소프트웨어 알고리즘과 서버에서 데이터를 저장하기 위한 진단 지원으로 구성됩니다. 세 부분 모두 Class IIA/Class II 의료 기기에 대한 모든 CE, FDA 및 CFDA 규제 요구 사항과 모든 관련 개인 정보 보호 규정을 준수합니다.

V-Sensor에는 손가락 끝으로 눌러지는 부드럽고 평평한 에폭시 수지에 압력 센서가 내장되어 있습니다. LED와 포토다이오드는 손가락 끝을 비추는 기존의 펄스 옥시미터를 형성합니다. 열전퇴는 체온을 추정하기 위해 열복사를 측정합니다. LMD가 설계한 애플리케이션별 집적 회로는 LED를 제어합니다. 포토다이오드, 압력 센서 및 열전퇴에서 데이터를 캡처하고 디지털화합니다. 휴대폰 프로세서와 통신합니다.

V-Sensor는 스마트폰 뒷면에 통합할 수 있으며 손가락 끝에 맞도록 구부러져 있습니다. 편안하고 인체공학적인 사용자 경험을 제공합니다. 혈압을 측정하기 위해 사용자는 전화기 뒷면의 오목한 V 센서의 검지와 전면 화면의 엄지손가락으로 전화기를 자연스럽게 잡기만 하면 됩니다. e-Checkup 앱은 사용자가 더 세게 또는 더 세게 눌러 디스플레이를 가지고 놀도록 안내합니다. 측정에는 약 1분이 소요됩니다. 외부 장치가 필요하지 않습니다. e-Checkup 지원 스마트폰이 완벽한 솔루션을 제공합니다.

앱은 휴대폰의 운영 체제와 LMD의 V-Sensor 간의 인터페이스입니다. 처음 사용할 때 LMD의 데이터베이스에서 V-Sensor 기능을 가져오는 것을 포함하여 모든 처리를 처리합니다. 혈압 정확도는 ISO 81060-2의 범위 내에 있으며, 주요 기준은 <5mmHg 및 <8-mm 표준 편차의 평균 오차입니다. 모든 측정은 특별한 액세서리나 사전 보정 없이 화면의 지시에 따라 60초 이내에 언제 어디서나 수행할 수 있습니다.

문제의 센서(스마트폰 뒷면에 장착되는 15mm 길이의 작은 장치)를 사용하면 혈압을 측정할 수 있을 뿐만 아니라 LMD에 따르면 체온, 산소 포화도( 폐 기능 측정), 심박수 및 호흡 속도.

LMD의 연구 개발에 따르면 가슴에 대고 있을 때 V-센서 데이터를 전화기의 가속도계 데이터와 결합하여 좌심실 배출 시간(LVET), 대동맥 및 승모판 타이밍 등 심장 기능의 타이밍을 찾을 수 있습니다. 다른 사람. 추가 측정은 휴대전화 카메라의 이미지를 결합할 수 있습니다.

한 건강 경제학자는 경험적 데이터를 사용하여 혈압을 측정하는 전화 구매가 건강에 미치는 영향을 추정하기 위해 Markov 모델을 개발했습니다. 그는 평균적으로 젊은 사용자는 약 6개월의 수명을 얻을 수 있고 나이든 사용자는 약 3개월의 수명을 얻을 수 있음을 보여주었습니다.

>> 이 기사는 원래 다음 날짜에 게시되었습니다. 자매 사이트인 EE Times Europe.
