Sark 110:종합 가이드

안테나 분석기는 대부분의 무선 전자 애플리케이션에서 다양한 안테나 시스템의 입력 임피던스를 측정합니다. 추가로 문제를 해결하고 급전선 성능을 제공하며 모든 안테나 분석을 미세 조정합니다. 오늘 우리의 논의는 일종의 안테나 분석기인 Sark 110에 관한 것입니다.

안테나 분석기

Sark 110이란 무엇입니까?

Sark-110은 활성 매트릭스, 3인치 고해상도 디스플레이 색상을 갖춘 새로운 펌웨어 버전의 휴대용 포켓 사이즈 안테나 분석기입니다.

작은 크기에도 불구하고 sark-100은 약 230MHz의 유도성, 용량성 및 저항성 구성 요소 주파수 부하를 해결하는 데 탁월한 정확도를 제공합니다. 또한 완전한 벡터 측정이 가능하며 정확한 측정은 광범위한 임피던스를 포괄합니다.

Sark-110에는 몇 가지 기능/특성이 있으며 대부분은 아래 목록에 있습니다.

첫째, 사용자 애플리케이션을 개발할 수 있는 장치 시뮬레이터가 포함된 오픈 소스 SDK(소프트웨어 개발 키트)가 있습니다.
둘째, 커뮤니티에서 요청한 기능을 사용할 수 있으며 펌웨어 업그레이드가 평생 무료입니다.
또한 SARK는 Windows용 클라이언트 소프트웨어를 플롯하고 ZPLOTS 호환 형식을 사용하여 추가 분석을 위해 데이터를 PC로 내보냅니다.
그런 다음 펌웨어 업그레이드, 구성, 스크린샷 및 측정값을 저장하는 내부 2MB 플래시 디스크가 있습니다.

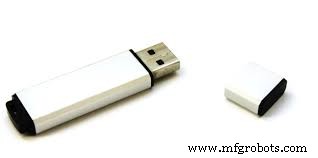

USB 디스크

임피던스 스미스 차트

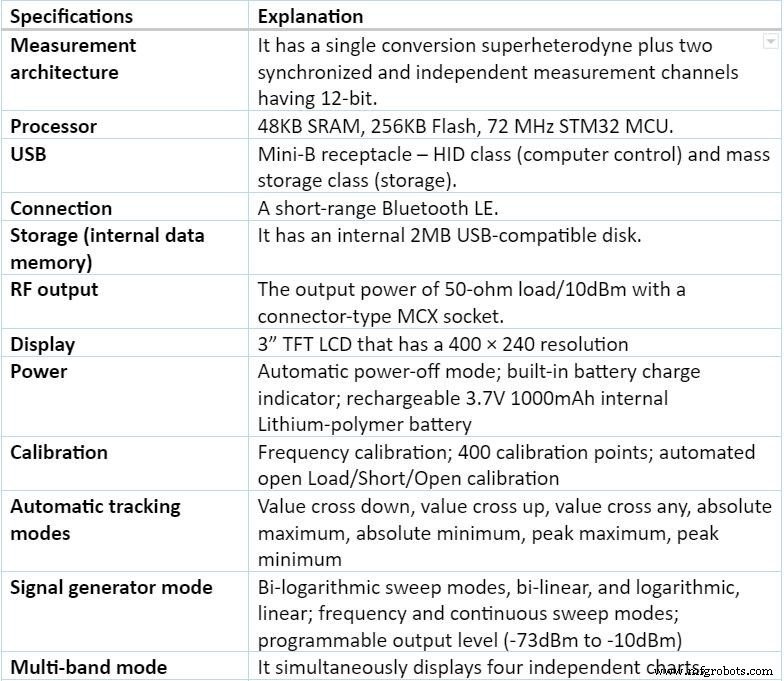

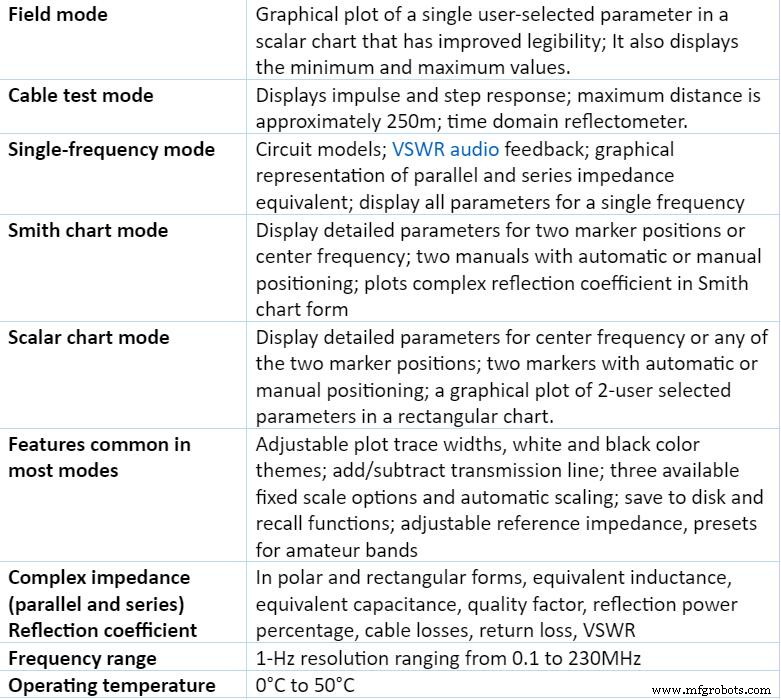

아래 표는 sark 110 사양을 요약한 것입니다.

일반적인 응용 프로그램은 다음과 같습니다.

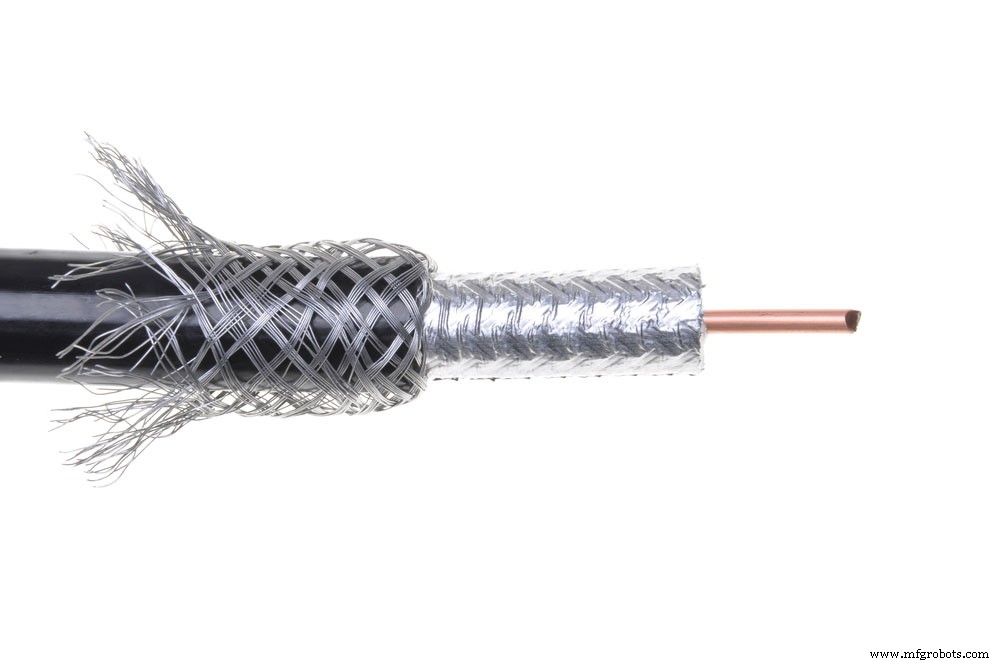

(동축 케이블)

또한 RF 신호 발생기로 사용하는 동안 적용할 수 있습니다.

sark110 분석기를 사용하기 전에 작동에 대한 주의사항/사용자 지침을 읽으십시오. 예를 들어,

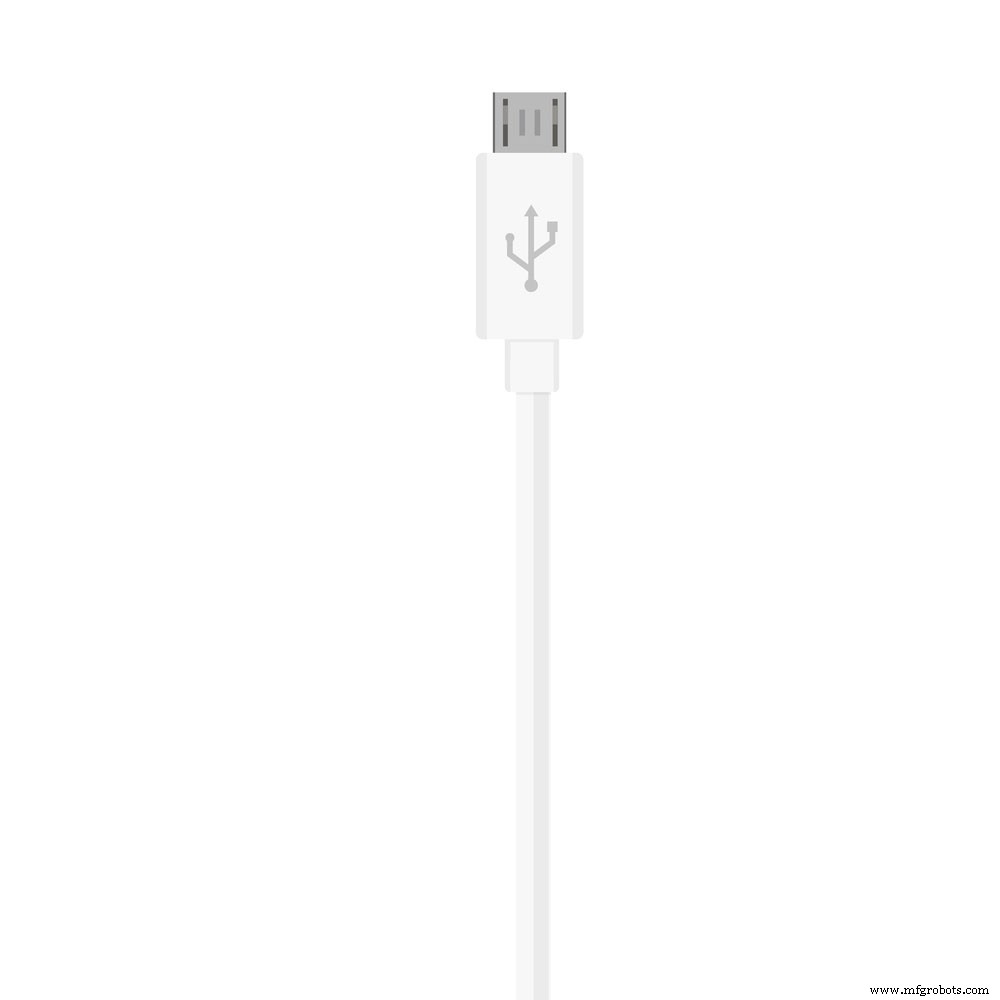

(마이크로 USB 케이블)

작업 단계

테스트 중인 기기를 분석기 상단의 Sark110 테스트 포트에 연결합니다.
sark110 하단의 마이크로 USB 포트를 통해 내부 배터리 충전 및 통신을 위해 컴퓨터를 연결할 수 있습니다. 종종 배터리가 완전히 충전되면 충전 프로세스가 자동으로 종료됩니다(USB를 통해 약 3.5시간 충전).
그러므로 전원 스위치 버튼을 밀어 장치를 켭니다. 즉시 작동을 시작합니다. 즉시 스칼라 모드로 들어갑니다. 또한 구성 설정과 작동 모드가 내부 메모리에 저장되고 세션 간에 자동으로 보존됩니다.

작동 모드에 액세스하려면 메뉴 버튼을 두 번 눌러 시작합니다. 이 단계는 또한 작동 모드와 기능 메뉴 사이를 토글하게 합니다. 그런 다음 위/아래 화살표 버튼을 사용하여 필요한 작동 모드를 선택합니다.
마지막으로 Return 버튼을 눌러 작업을 취소하거나 Enter를 눌러 확인 후 진행합니다.

다시 메뉴 버튼을 눌러 기능 메뉴로 이동합니다. 기능 메뉴는 파일 기능 액세스, 플롯에 대한 매개변수 변경, 정지/시작 주파수 등과 같은 다양한 입력 옵션을 제공합니다.

리턴 버튼은 절차를 취소하고 Enter 버튼은 절차를 확인합니다.

설정 버튼을 눌러 설정 메뉴로 이동합니다.

리턴 버튼은 취소되고 Enter 버튼은 절차를 확인합니다.

마지막으로 Run/Hold 버튼을 누르면 언제든지 중지했다가 다시 시작하여 실행 상태를 제어할 수 있습니다.

결론적으로 sark-110 안테나 분석기의 설계 개념은 여러 휴대폰보다 작고 종종 독립 실행형으로 작동하는 것과 같습니다. 수많은 기능 외에도 아마추어 무선 통신수 및 RF 실험자를 위한 HF/VHF 임피던스 측정을 제공할 수 있습니다.
