CNC 칩 관리. 칩은 어떻습니까?

누군가가 냉각수 없이 밀링이 작동하는 방식에 대해 머리를 싸매려고 할 때 항상 질문을 받습니다. 칩은 어떻습니까? 이는 공정한 질문이며 밀링 공정에서 칩이 얼마나 많이 축적될 수 있는지, 그리고 공작 기계에서 칩을 제거하거나 제거하는 데 얼마나 많은 작업이 필요할 수 있는지를 감안할 때 중요한 질문입니다. 이 블로그 게시물에서는 절삭유가 미세한 미스트에 분사되고 절단이 완료되는 즉시 증발하는 밀링 공정에서 생성된 부스러기가 어떻게 되는지 정확히 설명합니다.

칩 축적 및 밀링 공정에 미치는 영향

플러드 냉각수의 주요 기능 중 하나는 컷 자체를 냉각하고 윤활하는 것 외에도 절삭 과정에서 생성된 칩을 씻어내어 다시 절삭되거나 절삭 공구가 막히는 것을 방지하는 것입니다. 이 사실을 알고 있는 많은 전통적인 기계 기술자들은 미세한 안개로 도포된 증발 냉각제를 사용하여 방금 생성한 칩으로 밀링 공정에 상당한 간섭을 일으키게 될 것을 우려하고 있습니다. 다행히도 대부분의 밀링 상황에서는 그렇지 않습니다.

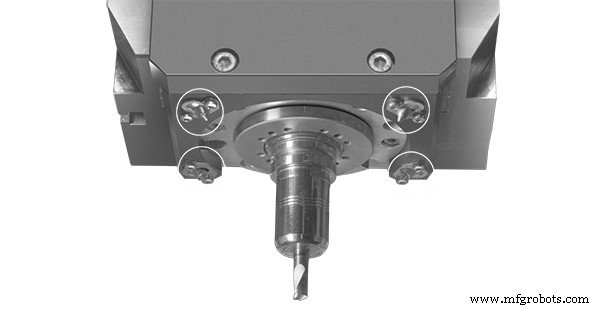

DATRON 장비에 사용되는 증발 냉각수는 MicroJet이라는 분무 시스템을 사용하여 적용됩니다. 이 시스템은 냉각수와 함께 압축 공기를 MicroJet 노즐로 공급하며, 이 노즐은 절단 부위에 직접 증발 냉각수를 분무하고 분사합니다. 절삭 공정과 접촉하면 냉각 유체가 증발하기 때문에(그리고 공정에서 대부분의 열을 발산) 최종 칩은 엔드밀 플루트를 청소하고 절삭 공구에서 배출될 때 완벽하게 건조됩니다.

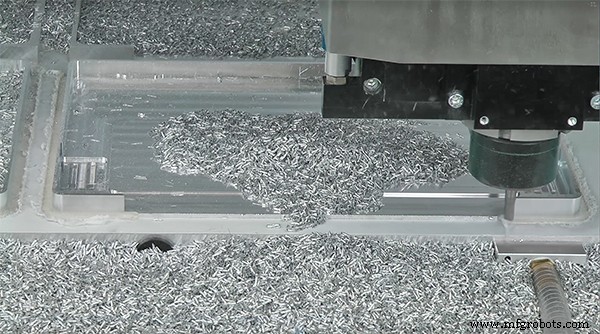

칩은 착륙할 때까지 건조되기 때문에 칩을 플러드 냉각수에 담글 때보다 제거하는 데 훨씬 적은 노력이 필요합니다. 칩은 기계 캐빈 내부, 고정 장치, 서로 또는 실제로 어떤 것에도 달라붙지 않습니다. 결과적으로 머신 헤드가 칩이 축적된 영역에 도달하면 절단을 냉각시키는 동일한 고압 에어/쿨런트 분사가 절삭 공구가 공작물에 닿기도 전에 칩을 날려보냅니다. 이러한 이유로 대부분의 경우 칩은 밀링 공정에 어떤 종류의 위험도 제기하지 않습니다.

물론 모든 규칙에는 예외가 있습니다. 증발 냉각수와 고압의 에어 블라스트를 사용해도 칩이 빠져나가기가 어려울 수 있습니다. 내 경험에 따르면 이것은 도구 자체보다 훨씬 크지 않은 포켓에서 지름의 몇 배인 깊이로 밀링하는 매우 작은 지름 도구가 있을 때 발생할 수 있습니다. 이러한 칩을 포켓에서 꺼낼 수 있는 플러드 냉각수가 없기 때문에 이러한 포켓에서 칩을 충분히 배출할 수 있도록 적절하게 설계된 칩 채널이 있는 절삭 공구를 선택하는 데 주의를 기울여야 합니다.

칩 관리 및 폐기

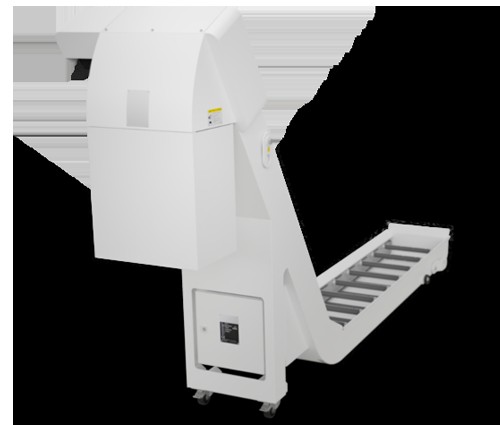

플러드 쿨런트가 있는 대부분의 기계에는 칩 컨베이어가 기본으로 제공되거나 옵션으로 제공됩니다. 칩 컨베이어는 공작 기계 하단에 위치하며 오거 또는 컨베이어 벨트를 통해 기계 캐빈 밖으로 칩을 능동적으로 이동시키는 시스템입니다. 거기에서 그것들은 쓰레기통이나 통에 버릴 수 있도록 몇 피트 올라갑니다. 이 공정에 익숙한 기계 작업자의 경우 DATRON 기계를 보고 어떤 종류의 칩 컨베이어도 보이지 않는 것이 약간 어리둥절할 수 있습니다.

주력 제품인 M10 Pro에는 옵션인 칩 컨베이어가 있지만 현장에 있는 대부분의 DATRON 기계에는 없는 것이 사실입니다. 그 이유는 칩이 엔드밀 플루트를 떠날 때쯤 건조되어 관리하기 훨씬 더 쉽다는 사실로 돌아갑니다.

DATRON을 주의 깊게 살펴보면 가공 테이블 아래에 있지만 기계 바닥 위에는 상당한 양의 영역이 있음을 알 수 있습니다. 이 영역은 칩 트레이 역할을 하며 기계 작동이나 밀링 공정에 방해가 되지 않고 칩이 쌓일 수 있는 넓은 공간으로 설계되었습니다. 이 칩 트레이는 모든 DATRON에서 제거할 수 있으므로 칩을 폐기할 때 삽으로 퍼내거나 버리거나 진공 청소기로 청소할 수 있습니다. 이 영역은 며칠 동안 계속해서 밀링한 결과를 수용할 수 있을 만큼 충분히 크지만 내용물을 어려움 없이 처리할 수 있을 만큼 충분히 접근 가능합니다. 칩이 자연스럽게 칩 트레이로 떨어지도록 축적 지점이 거의 또는 전혀 없는 기계 캐빈 내부를 설계하는 데 많은 주의를 기울였습니다. 범람 냉각수와 증발식 안개 냉각수 기계를 모두 관리한 기계 운영자는 일반적으로 마른 칩을 청소하는 것이 젖은 칩을 청소하는 것보다 쉽거나 어려운 것이 아니라 단지 다를 뿐이라고 말합니다.

미스트 냉각수의 사용은 특히 전통적인 홍수 냉각수보다 더 효과적인 고 RPM 절단 영역에서 인기를 얻고 있습니다. DATRON 가공 시스템에 증발 냉각수가 있다는 사실은 독특하며 최소한 DATRON 기계를 사용하면 딥 없이 칩을 즐길 수 있다는 것을 의미합니다.
