변압기 만들기

부품 및 재료

<울>

스틸 플랫 바, 4개

기타 볼트, 너트, 와셔

28 게이지 "자석" 와이어

저전압 AC 전원 공급 장치

"마그넷 와이어"는 얇은 에나멜 코팅으로 절연된 소규격 와이어입니다. 비교적 작은 직경의 코일에 많은 "회전" 와이어가 감길 수 있기 때문에 전자석을 만드는 데 사용됩니다. 와이어는 아무 게이지나 사용이 가능하지만, 작은 지름에 최대한 많은 코일을 만들기 위해서는 28게이지를 권장합니다.

상호 참조

전기 회로의 교훈 , 2권, 9장:"트랜스포머"

학습 목표

<울>

전자기의 영향을 확인합니다.

전자기 유도의 영향을 확인합니다.

자기 결합이 전압 조정에 미치는 영향을 확인합니다.

"단계" 비율에 대한 권선 회전의 효과를 결정합니다.

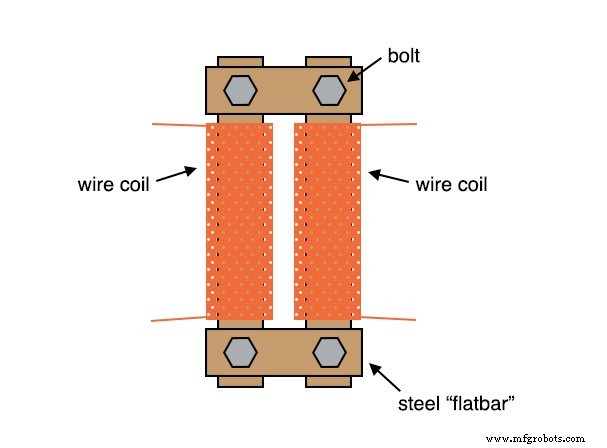

개략도

그림

지침

동일한 길이의 강철 막대 2개를 전기 절연 테이프의 얇은 층으로 감습니다. 이 두 막대 주위에 자석 와이어를 수백 번 감습니다. 변압기가 전압을 높이거나 낮추기를 원하는지 여부에 따라 권선을 같거나 같지 않은 수로 만들 수 있습니다. 처음에는 동일한 회전 수를 권장하고 나중에 동일한 회전 수의 코일로 실험합니다.

다른 두 개의 더 짧은 강철 막대와 함께 직사각형의 막대를 결합하십시오. 볼트를 사용하여 바를 함께 고정하십시오(바를 전에 당신은 그들 주위에 와이어를 감습니다).

권선 포장을 마친 후 단락된 권선(와이어 끝과 강철 막대 사이의 저항계 판독값)을 확인합니다. 권선과 철근 사이에 연속성(무한 저항)이 없어야 합니다. 권선 끝 사이의 연속성을 확인하여 와이어가 코일 내 어딘가에서 끊어지지 않았는지 확인하십시오. 저항 측정 중 하나에 문제가 있는 경우 권선을 다시 만들어야 합니다.

이 장의 시작 부분에서 설명한 "전원 공급 장치"의 저전압 출력으로 변압기에 전원을 공급하십시오. 안함 집에서 만든 권선은 실제로 중요한 전압 등급이 아니므로 벽면 콘센트 전압(120볼트)에서 직접 변압기에 전원을 공급하세요!

AC 전압계로 변압기의 출력 전압(2차 권선)을 측정합니다. 어떤 종류의 부하(전구는 좋습니다!)를 2차 권선에 연결하고 전압을 다시 측정합니다. 부하 전류가 증가함에 따라 2차 권선에서 전압 "강하" 정도에 유의하십시오.

짧은 막대 조각 중 하나에서 연결 볼트를 풀거나 제거하면 저항이 증가합니다. (저항과 유사 ) 두 권선을 함께 결합하는 자기 "회로". 부하 시 출력 전압 및 전압 "새그"에 미치는 영향에 유의하십시오.

등회전 권선으로 변압기를 만든 경우. 다른 AC 부하에 전력을 공급하는 승압 모드와 강압 모드에서 시도해 보십시오.

관련 워크시트:

<울> <리>

기본 AC-DC 전원 공급 장치 워크시트
