파일럿 라이트 스위치를 배선하는 방법? 2 및 3 방향 네온 조명 스위치의 배선

2 및 3 방향 네온 파일럿 조명 스위치 연결 방법

파일럿 라이트 스위치란 무엇이며 어떻게 연결합니까?

조명 조명 스위치에는 스위치와 스위치가 켜져 있을 때 켜지는 내장 네온 전구가 포함되어 있으며 이를 통해 조명 지점이나 연결된 다른 부하 또는 기기로 전원이 흐릅니다.

조종 조명 스위치는 일반적으로 스위치 위치에서 쉽게 볼 수 있는 터널, 복도, 지하실, 다락방 및 차고 조명에 사용 및 설치됩니다.

대부분의 파일럿 조명 스위치에는 중성선이 필요하지만 특수한 경우의 단극 스위치는 열선을 통해 직접 연결할 수 있고 중성선은 부하 중성선을 통해 연결됩니다. 스위치 내부의 특수 메커니즘

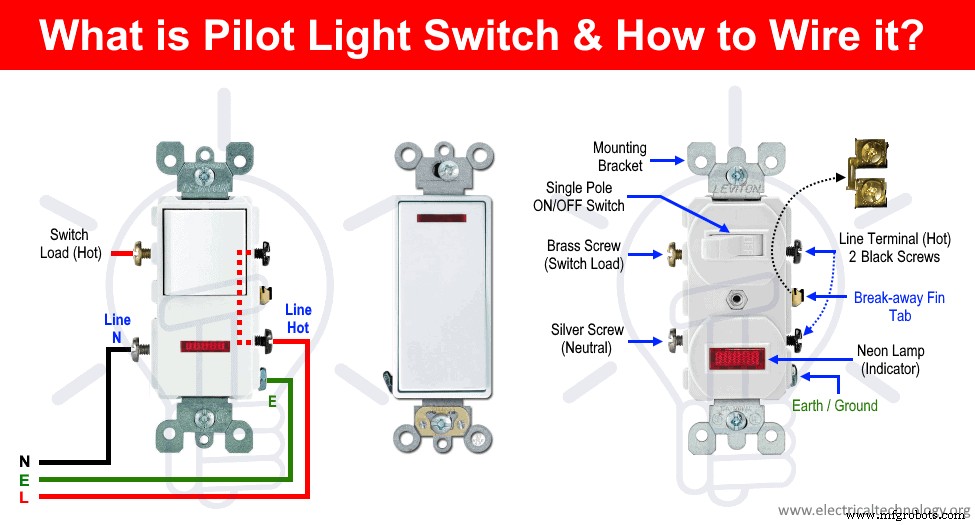

파일럿 네온등 스위치의 기본 유형은 아래 그림과 같이 스위치와 콘센트 장치의 콤보와 동일한 와이어일 수 있습니다. 라인(뜨거운) 단자 측에 손상되지 않은 단선 핀 탭(스위치/콘센트 콤보와 동일)이 있음을 명심하십시오. 터미널.

CB의 중성선과 접지선은 각각 은색 단자와 녹색 단자에 연결해야 합니다. 스위치 부하 단자는 전등 또는 다른 부하(예:배기 팬 등)에 연결할 수 있습니다.

이렇게 하면 스위치가 켜져 있을 때 전원이 스위치를 통해 연결된 부하로 흐르고 파일럿 표시등(표시등으로 네온 전구)이 빛나기 시작합니다. 마찬가지로 스위치가 OFF이고 부하가 분리되면 파일럿 라이트도 꺼집니다.

• 관련 게시물:콘센트 콘센트를 어떻게 배선합니까? 소켓 콘센트 배선도

전구가 있는 양방향 네온 파일럿 조명 스위치 배선

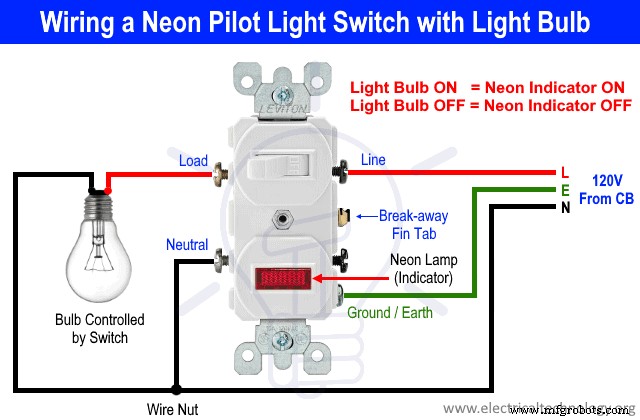

다음의 간단한 배선 다이어그램은 조명 지점에 파일럿 네온 조명 스위치를 배선하는 방법을 보여줍니다. 배선도는 라이브(라인 또는 핫) 와이어가 라인 측의 검은색 단자에 연결되어 있음을 명확하게 보여줍니다. 라인 측의 두 개의 검은색 단자 사이에 브레이크 웨이 핀 탭이 손상되지 않았음을 명심하십시오. 즉, 두 개의 검은색 단자가 서로 연결되어 있고 단 하나의 와이어만 핫 와이어에 연결할 수 있습니다.

중성선은 파일럿 스위치의 은색 단자와 전구에 연결되고 녹색 단자는 접지에 연결됩니다. 마지막으로 전구는 스위치 부하(황동 또는 금) 단자에 연결됩니다. 이렇게 하면 배선 연결이 다음과 같이 동작합니다.

• 스위치 ON =전구 ON =네온 파일럿 라이트 표시등이 ON일 때
• 스위치 OFF =전구 OFF =네온 파일럿 라이트 표시등이 꺼져 있을 때

알아두면 좋은 정보:

쿠퍼 및 리바이튼 파일럿 조명 스위치는 동일하지만 터미널(라인 및 중성선)은 반대쪽에 있으며 접지 터미널을 예상하지만 접지 터미널은 Cooper 파일럿 네온 조명 스위치에서 중간에 있는 반면 Leviton 파일럿 조명 스위치에서는 아래쪽(하단) 쪽에 있습니다. 위의 배선도는 Leviton 파일럿 라이트 스위치를 보여줍니다. 설치하기 전에 특정 네온등 또는 기타 스위치의 사용 설명서를 참조하거나 면허 및 전문 전기 기술자에게 문의하십시오.

관련 배선:

• GFCI 콘센트를 연결하는 방법은 무엇입니까? – GFCI 배선 회로도
• AFCI 콘센트를 어떻게 배선합니까? – AFCI 배선 회로도

3방향 파일럿 조명 스위치 배선

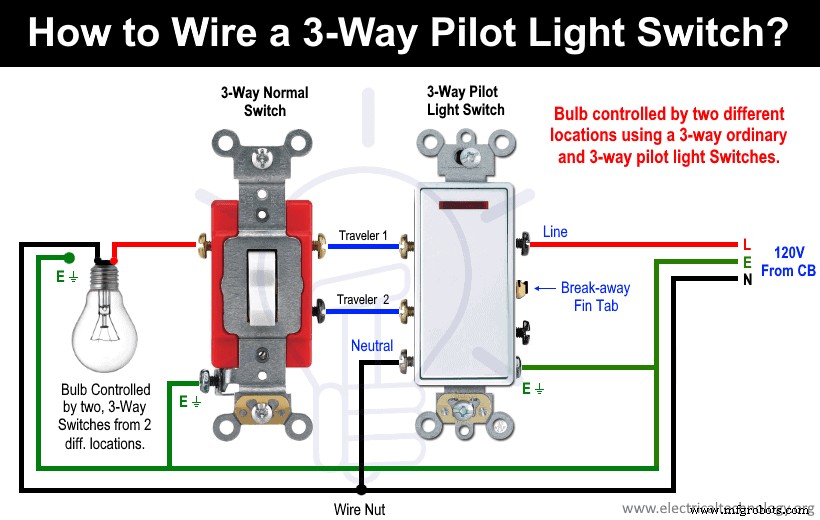

이 배선도는 아래와 같이 3-Way 파일럿 라이트 스위치를 배선하는 방법을 보여줍니다. 3 방향 스위칭 배선 연결이므로 2 개의 스위치를 사용했습니다. 하나는 일반 3 방향 스위치이고 두 번째는 3 방향 파일럿 조명 스위치입니다.

이 3-way 스위칭 배선의 목적은 파일럿 조명 스위치를 사용하면서 두 개의 다른 위치에서 전구를 제어하는 ​​것입니다(계단 배선의 3-way 스위칭과 동일). . 우리는 일반 3방향 스위치와 함께 3방향 파일럿 라이트 스위치(2개 이상 사용 가능)만 사용했습니다. 2개 이상의 위치에서 전구를 제어하려면 3단 스위치 사이에 중간 또는 4단 스위치를 사용하세요.

이 배선에서 두 개의 황동 또는 금 단자는 트래블러 와이어를 통해 상호 연결되고 라인 단자는 회로 차단기의 열선에 연결됩니다. 일반 3-way 스위치의 황동 단자는 전구에 연결됩니다. 유사하게, 중성선은 전구뿐만 아니라 파일럿 네온등 스위치 은색 단자에 연결됩니다. 마지막으로 접지선은 스위치와 전등 모두에 연결됩니다.

이렇게 하면 3방향 파일럿 조명 스위치와 일반 3방향 스위치를 사용하여 두 개의 다른 위치에서 전구를 제어할 수 있습니다.

알아두면 좋은 정보:

양방향 스위치 또는 3방향 스위치

"3방향"은 다음 자습서에서 사용되는 이러한 유형의 스위치에 대한 북미(미국) 용어입니다. 대부분의 영어권 국가(UK/EU)는 이를 "양방향"이라고 부릅니다. 두 스위치를 연결하는 한 쌍의 전선에 대한 용어도 다양합니다. 영국인의 경우 "스트래퍼", 미국의 경우 "여행자"입니다.

파일럿 라이트 스위치가 있는 파일럿 라이트 GFCI 콘센트 배선

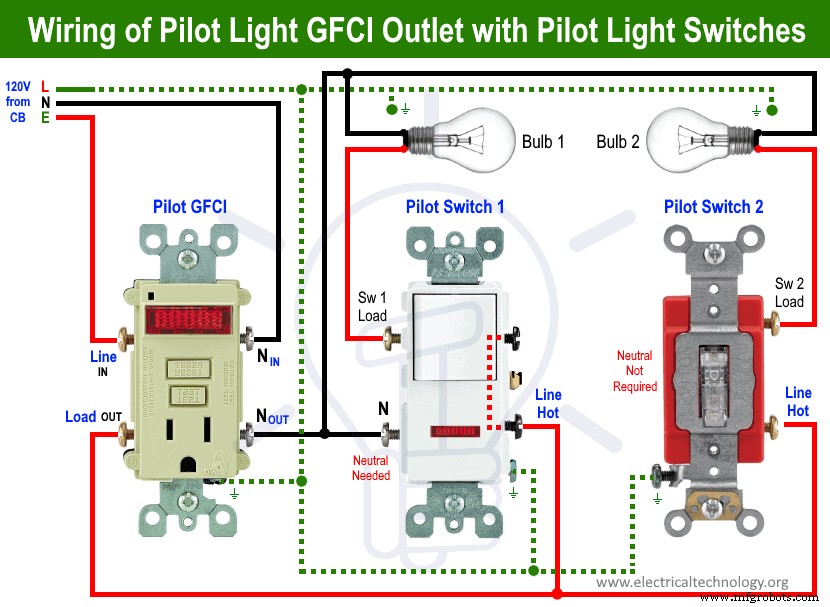

 다음 배선 다이어그램은 다른 보호 표시등 스위치와 표시등 GFCI를 연결하는 방법을 보여줍니다. 파일럿 조명 스위치 2에는 중성선이 필요하지 않은 반면 파일럿 네온 조명 스위치 1에는 활성 중성선이 필요합니다. 콤보 장치 또는 파일럿 네온 조명 스위치에서와 같이 GFCI의 두 라인 터미널 사이에는 브레이크 웨이 핀 탭이 없음을 명심하십시오.

GFCI의 부하 측에 연결된 모든 부하가 접지 오류로부터 보호된다는 것을 알고 있습니다. 여기에 동일한 규칙이 적용됩니다. 즉, 두 개의 파일럿 조명 스위치가 GFCI의 부하 측에 연결됩니다. 즉, 두 네온 파일럿 조명 스위치에 연결된 전구는 GFCI로 보호됩니다.

중요 참고 사항:

• 빨간색은 핫, 검정색은 중성, 녹색은 접지, 파란색은 설명용으로만 사용했습니다. NEC, IEC 등에 따라 지역 배선 색상 코드를 따르십시오.
• 부하 정격에 따라 적절한 전선 크기와 적절한 크기의 MCB로 스위치의 적절한 전압 및 정격 전류를 사용합니다.
• 콘센트를 배선하기 전에 주 회로 차단기를 끄고 전원 공급 장치가 꺼져 있는지 확인합니다.
• 배선도가 확실하지 않은 경우 콘센트 설치를 위해 공인 전기 기술자에게 문의하십시오.
• 저자는 이 정보의 표시 또는 사용으로 인한 손실, 부상 또는 손해에 대해 책임을 지지 않으며 잘못된 형식의 회로를 시도한 경우에도 책임을 지지 않습니다. 그러니 제발! 모든 것이 전기에 관한 것이며 전기는 너무 위험하므로 주의하십시오.
