오늘의 기본 가정용 전기 배선 설치 튜토리얼에서는 단방향 또는 1방향 스위치를 사용해 라이트 스위치를 배선하고 조명점을 제어하는 방법을 보여드리겠습니다.
이 튜토리얼에서는 단일 위치에서 램프/전구를 제어하기 위해 기본 SPST(단극 단투) 스위치를 사용합니다.
알아두면 좋은 점: 단극 단투(SPST) 스위치는 북미(미국, NEC)에서는 2방향 스위치, 토글 스위치 또는 라이트 스위치로 불리며 3개의 단자(라인용 2개, 접지용 1개)를 가집니다. 반면 유럽, UK 및 IEC 준수 국가에서는 2개의 단자를 가진 2방향 스위치로 알려져 있습니다.

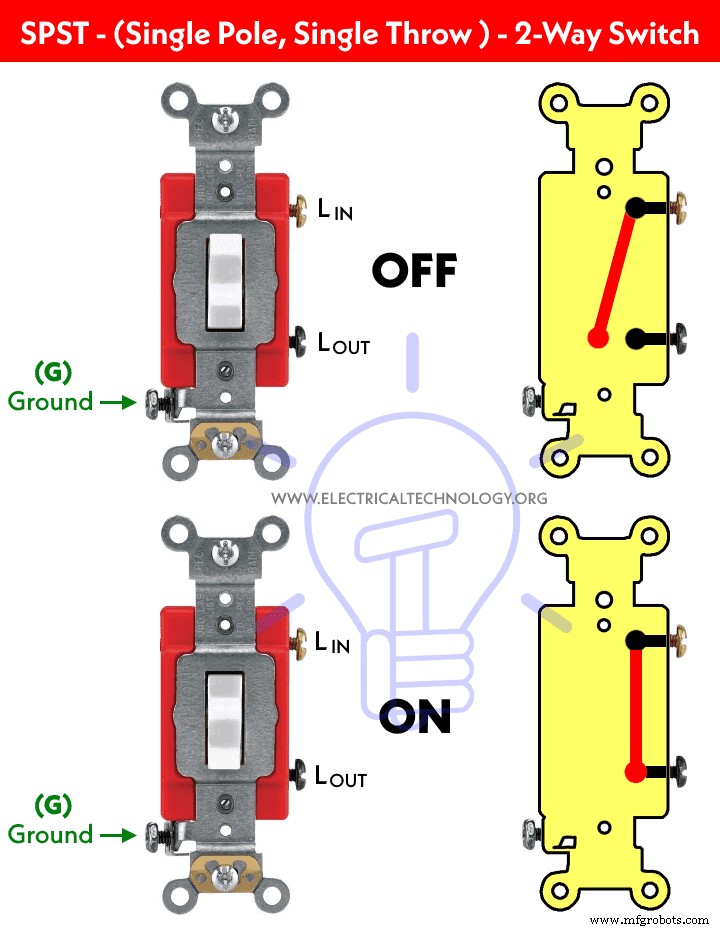

자세한 내용에 들어가기 전에 아래 그림과 같이 단방향 스위치의 기본 구조와 작동 원리를 보여드리겠습니다.
아래는 단방향 또는 1방향 스위치의 도움으로 단일 위치에서 전구/램프를 제어하도록 라이트 스위치를 배선하는 방법을 보여주는 간단한 단계별 튜토리얼과 회로도 및 배선도입니다.
필요 재료:
절차:

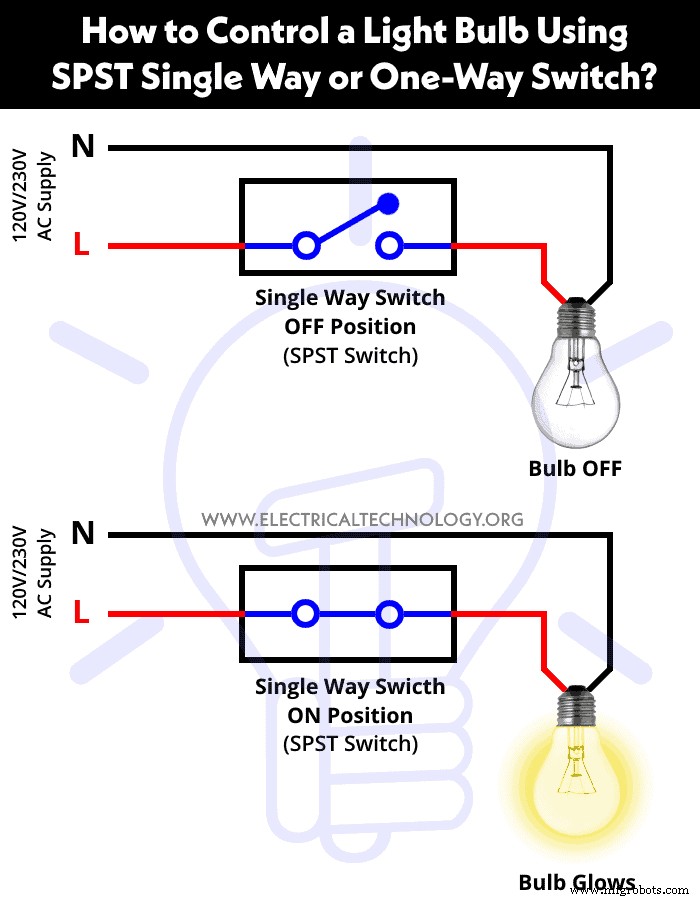

이는 직렬 회로와 같습니다. 모든 구성 요소가 직렬로 연결됩니다. 중성선을 전구에 직접 연결한 다음, 전구를 중간 전선을 통해 스위치에 연결하세요. 그리고 활선을 그림과 같이 스위치에 연결하세요. 아래 그림은 라이트 스위치의 기본 연결과 위치, 즉 스위치가 OFF일 때 회로가 개방 회로처럼 동작해 전구가 켜지지 않는 상태를 보여줍니다. 전구를 켜려면 스위치 S1를 닫아 회로를 완성하고 전구를 점등해야 합니다.

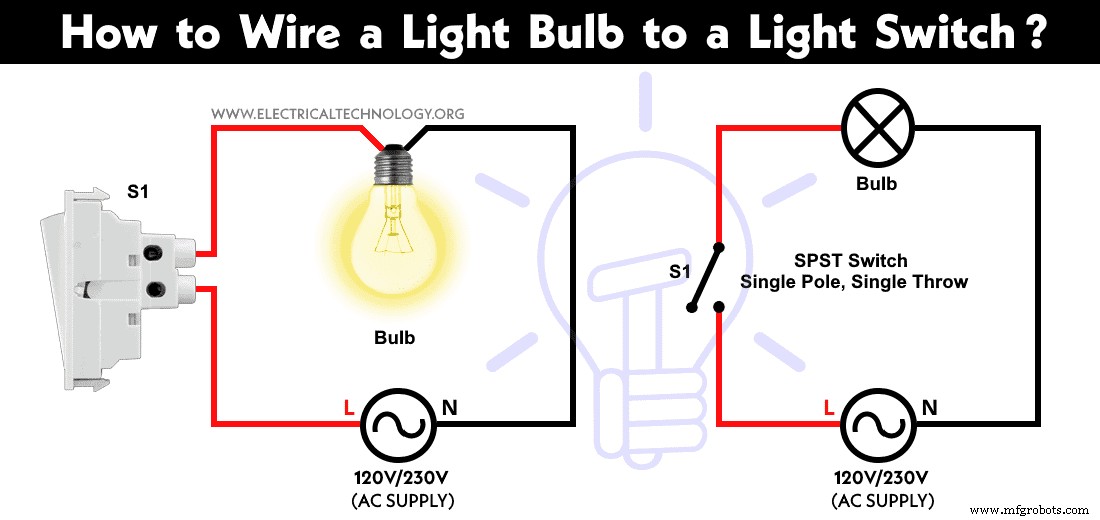

아래 그림에는 라이트 스위치 배선 방법을 보여주는 라이트 스위치의 회로도 및 배선도가 나와 있습니다.
또한 가정용 전선 색상은 지역에 따라 다를 수 있습니다. 또한 그림에는 표시되지 않았지만 감전 및 위험을 줄이기 위해 접지선(배전반의 접지 링크에서 스위치와 전기 기기로 직접 연결된 나선)을 항상 사용하고 연결하세요.

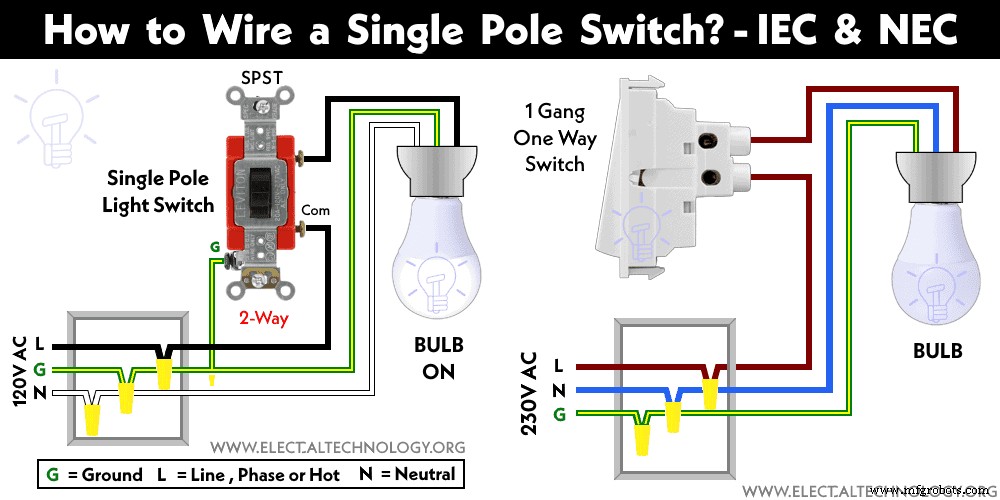

다음 배선도는 NEC 및 IEC에 따라 전구를 라이트 스위치에 배선하는 방법을 보여줍니다.
알아두면 좋은 점:
경고:
주의사항:
