차단 발진기:작동, 유형 및 용도 소개

차단 발진기에 대해 알아야 하는 프로젝트를 수행 중일 수 있습니다. 압도할까봐 걱정되십니까?

차단 또는 펄스 발진기 회로는 작업하기에 간단하고 흥미롭지만 일상 생활에서 많은 응용 분야를 가지고 있습니다.

우리는 전자 회로에서 발진기를 차단하는 것의 중요성을 인식하고 우리의 지식을 공유합니다.

이 기사는 그들에 대해 알아야 할 모든 것을 다룹니다. 계속 읽어보세요.

차단 발진기란 무엇입니까?

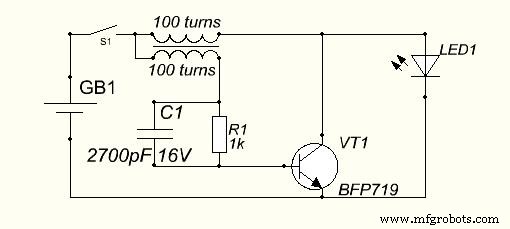

그림 1:차단 발진기 회로도

차단 발진기는 변압기, 저항기 및 증폭 요소를 사용하여 주기적인 펄스를 생성하는 이산파 발생기입니다.

몇 가지 일반적인 증폭 요소는 트랜지스터와 진공관입니다.

증폭 요소가 대부분의 듀티 사이클 동안 차단되기 때문에 차단 특성을 얻습니다.

차단 발진기의 중요한 매개변수는 다음과 같습니다.

• 펄스 반복 시간
• 펄스 폭
• 맥박 반복률

차단 발진기의 유형

펄스 변압기는 주기적인 펄스를 생성하기 때문에 모든 차단 발진기에서 중요합니다.

회로가 단일 펄스를 생성하면 단안정 회로입니다. 그리고 코스가 자동으로 상태를 변경할 수 있다면 그것은 불안정한 발진기 회로입니다.

차단 발진기를 사용하여 쌍안정 연산을 달성할 수 없다는 점에 유의해야 합니다. 아래 섹션에서는 차단 발진기의 다양한 클래스를 살펴봅니다.

단안정 차단 발진기

단안정 차단 발진기 회로는 3권선 펄스 변압기와 이미터 저항으로 구성됩니다. 차단 발진기는 댐핑 목적으로 부하 저항 또는 부하를 사용합니다.

또한 컬렉터 및 베이스 변압기 회전을 사용하여 회생 피드백을 제공합니다. 세 번째 변압기 레그는 임의적이며 부하에 걸쳐 음의 또는 양의 펄스를 제공합니다.

이를 염두에 두고 두 가지 유형의 단안정 차단 발진기가 있습니다.

• 기본 타이밍이 있는 단안정 차단 발진기
• 이미터 타이밍이 있는 단안정 차단 발진기

기본 타이밍이 있는 단안정 차단 발진기

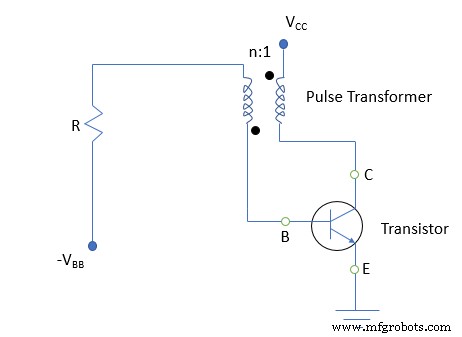

그림 2:기본 타이밍이 있는 단안정 발진기의 개략도

기본 타이밍 펄스 회로가 있는 단안정 발진기는 펄스 변압기, 트랜지스터 및 저항으로 구성됩니다.

펄스 변압기는 피드백을 제공하는 반면 저항은 펄스 지속 시간을 제어합니다.

권선의 베이스 대 컬렉터 비율은 n:1입니다. 따라서 컬렉터 회로의 모든 1차 권선에 대해 기본 회로에는 n개의 2차 권선이 있습니다.

트랜지스터는 처음에 꺼져 있고 기본 전압 VBB가 너무 낮습니다. 따라서 VBB는 무시할 수 있다고 가정할 수 있습니다. 따라서 트랜지스터 전압은 VCC, 콜렉터 회로 양단의 전압입니다.

콜렉터에 음의 입력을 도입하면 콜렉터 VCC의 전압이 감소합니다. 그 결과 트랜지스터 베이스에서 효과적인 전압 증가가 발생합니다.

변압기의 권선 극성으로 인해 베이스에서 전압이 증가할 수 있습니다.

회로는 에미터와 베이스 양단의 전압 VBE가 컷인 전압을 초과하도록 충분한 전압 상승을 경험합니다. 따라서 이것은 트랜지스터에 작은 전류를 유도합니다.

점진적으로 작은 전류는 컬렉터 전류를 증가시키면서 컬렉터에 전압 강하를 유발합니다. 또한 루프 게인도 증가합니다. 결국 트랜지스터가 포화 상태가 되는 지점에 도달합니다.

위의 상태는 불안정하며, 트랜지스터는 컷오프에 들어가 안정을 얻는다.

이미터 타이밍이 있는 단안정 차단 발진기

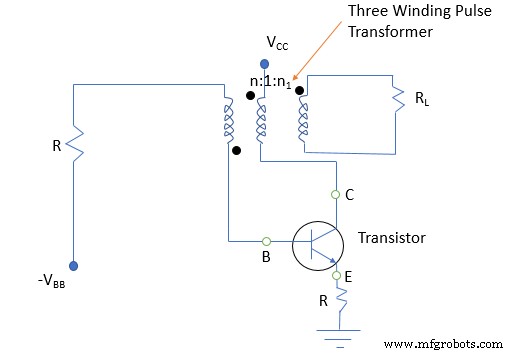

그림 3:이미터 타이밍이 있는 단안정 발진기의 개략도

이미터 타이밍 단안정 발진기는 전류 이득에 둔감한 회로 펄스 폭을 갖습니다. 이미터 회로에는 펄스 폭을 제어하는 ​​타이밍 저항이 있습니다.

컬렉터와 베이스가 있는 3권선 펄스 변압기를 사용해야 합니다.

1차 권선은 컬렉터에 연결되고 2차 권선은 베이스에 연결됩니다. 댐핑 목적으로 세 번째 권선을 부하 저항에 연결합니다.

이 배열은 변압기 1차 및 2차 권선에서 전력 극성 반전을 용이하게 합니다.

에미터 타이밍 발진기의 경우 에미터 저항은 출력 펄스 주기를 제어합니다.

안정된 차단 발진기

불안정한 차단 발진기에는 두 가지 유형이 있습니다.

• 다이오드 제어 비안정 차단 발진기
• RC 제어 불안정 차단 발진기

다이오드 제어 불안정 차단 발진기

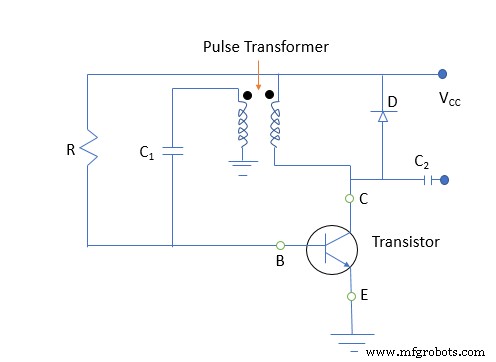

그림 4:다이오드 제어 불안정 차단 발진기의 개략도

위의 차단 발진기는 트랜지스터의 베이스와 변압기의 2차측 사이에 커패시터가 있습니다. 다이오드를 사용하여 트랜지스터의 컬렉터와 변압기 1차 권선을 연결합니다.

불안정한 차단 발진기의 작동은 컬렉터에서 초기 펄스를 도입한 후 펄스를 제거하는 데 의존합니다. 이 상태에서 다이오드는 역 바이어스됩니다. 따라서 변압기 단자의 모든 전압은 위상 변화 없이 베이스에서 유도됩니다.

결국 베이스 전류가 상승하고 트랜지스터는 베이스-에미터 전압 VBE를 발생시킵니다. 충분한 VBE는 컷인 전압을 극복하고 트랜지스터를 켭니다.

컬렉터 전류의 축적은 다이오드를 순방향 바이어스하고 변압기 권선에서 반사하여 커패시터를 충전합니다. 충전하는 동안 전류를 방전하지 않기 때문에 충전 커패시터가 꺼져 있습니다. 최근 베이스는 트랜지스터를 끌 정도로 충분히 떨어집니다.

따라서 다이오드 양단의 전압은 변압기 1차측과 2차측에서 설정됩니다. 따라서 커패시터가 방전되고 기본 전류가 트랜지스터를 켜고 프로세스가 반복됩니다.

RC 제어 불안정 차단 발진기

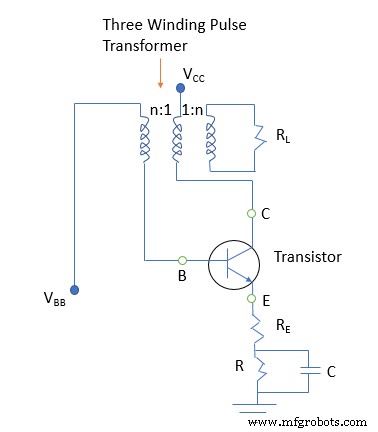

그림 5:RC 제어 불안정 차단 발진기의 개략도

RC 제어 차단 발진기의 이미 터에 타이밍 저항과 커패시터 회로를 추가하십시오. 그들의 역할은 발진기의 펄스 타이밍을 제어하는 ​​것입니다.

작동 원리는 다이오드 제어 불안정 차단 발진기와 매우 유사합니다. 커패시터 방전은 다이오드의 제어 하에 있지 않고 저항-커패시터 네트워크에 의해 설정된 시정수에 의해 제어됩니다.

차단 발진기의 작동 원리

발진기는 펄스 변압기에 의존하여 직사각형 파형을 생성하고 저항을 사용하여 출력 주파수를 제어합니다.

휴면 상태에서 트랜지스터의 베이스 전압은 최소이므로 OFF 상태입니다. 오실레이터의 잘못된 노이즈 트리거를 방지하려면 기본 전압이 0이 아니어야 합니다.

펄스 신호를 컬렉터에 적용하면 전위가 낮아지고 변압기 작용으로 인해 베이스 전위가 높아집니다.

결국 베이스와 이미터 양단의 전압 VBE가 무릎 전압을 초과할 때 단계에 도달합니다. 트랜지스터가 차단 위상을 벗어났기 때문에 컬렉터 전류가 감소합니다. 그리고 변압기 작용에 의한 위상 반전의 결과로 기저 전위가 상승합니다.

기본 전위가 상승하고 트랜지스터가 두 번 이상 이득을 얻으면 포화 상태가 됩니다. 콜렉터 전류는 콜렉터 전압이 일정하게 유지되는 동안 포화 기간 동안 상승합니다.

이미 터 전류는 이미 터 저항과 변압기 피드백에 의해 결정됩니다. 컬렉터 전류가 증가하면 베이스 전류가 지속적으로 감소합니다.

결국, 베이스 전류가 트랜지스터를 차단할 만큼 충분히 낮은 지점에 도달합니다. 그런 다음 주기 또는 펄스가 반복됩니다.

오실레이터 애플리케이션 차단

• 전자 회로에서 주기적인 스위치로 중요
• 차단 발진기는 디지털 회로의 주파수 분배기로도 사용할 수 있습니다.
• 큰 피크 전력 펄스를 생성하는 데도 중요합니다.
• 저임피던스 시스템의 스위치로 매우 중요합니다.

결론

결론적으로 차단 발진기의 중요한 측면과 지식을 실생활에 적용하는 방법에 대해 논의했습니다.

오실레이터 또는 프로젝트 차단에 도움이 필요하면 언제든지 저희에게 연락하십시오.
