NiCd 배터리 충전기 회로:간단한 프로젝트에 사용하는 방법

쉽고 빠르게 충전할 수 있는 프로젝트용 배터리를 찾고 계십니까? 그런 다음 Ni-Cd 배터리를 구입하는 것이 좋습니다.

또한 Ni-Cd 배터리 팩은 내성이 강하고 가혹한 조건에서도 작동합니다. 또한, 배터리는 리튬 배터리 또는 납산 배터리보다 내구성이 뛰어납니다. 알카라인 배터리와 같이 에너지가 높은 기기입니다.

하지만 배터리 충전기가 없다면 어떻게 될까요?

음, 일반적으로 초보자에게 친숙하고 저렴하며 완벽하게 작동하는 간단한 NiCd 배터리 충전기 회로를 사용할 수 있습니다.

따라서 이 기사에서는 NiCd 충전기 등을 사용하는 간단한 프로젝트에 대해 설명합니다.

계속 진행합니다.

Ni-Cd 배터리 충전기 회로 프로젝트

다음은 구성할 수 있는 몇 가지 Ni-Cd 프로젝트입니다.

단일 연산 증폭기를 사용하는 Ni-Cd 충전기

단일 연산 증폭기를 사용하는 Ni-Cd 충전기의 회로도

일반적으로 이 Ni-Cd 회로를 사용하여 표준 AA 크기 NiCad 배터리를 충전할 수 있습니다. 그러나 NiCad 용량 셀을 충전할 계획이라면 특수 충전기를 선택하는 것이 이상적입니다.

NiCad 셀의 내부 저항이 미미하기 때문입니다.

따라서 약간 더 높은 전압을 인가해도 충전 전류가 증가합니다. 따라서 이 충전기는 충전 전류를 이상적인 한계까지 제어하는 ​​회로를 포함해야 합니다.

단, 이 프로젝트에 필요한 구성요소는 다음과 같습니다.

• T1 – 9V
• FS1 – 100mA
• R1 – 8K2
• IC1 – CA314DE
• R2 – 10R
• D1 – 1N4001
• C1 – 470µF
• D2 – 1N4001
• D3 – 1N4148

DC 필터링 회로(C1), 기존 강압(T1), 전파 정류기(D2) 및 절연(D1)이 있습니다. 따라서 이 회로의 다른 부분은 전류를 조절하는 데 도움이 됩니다.

서킷은 어떻게 작동합니까?

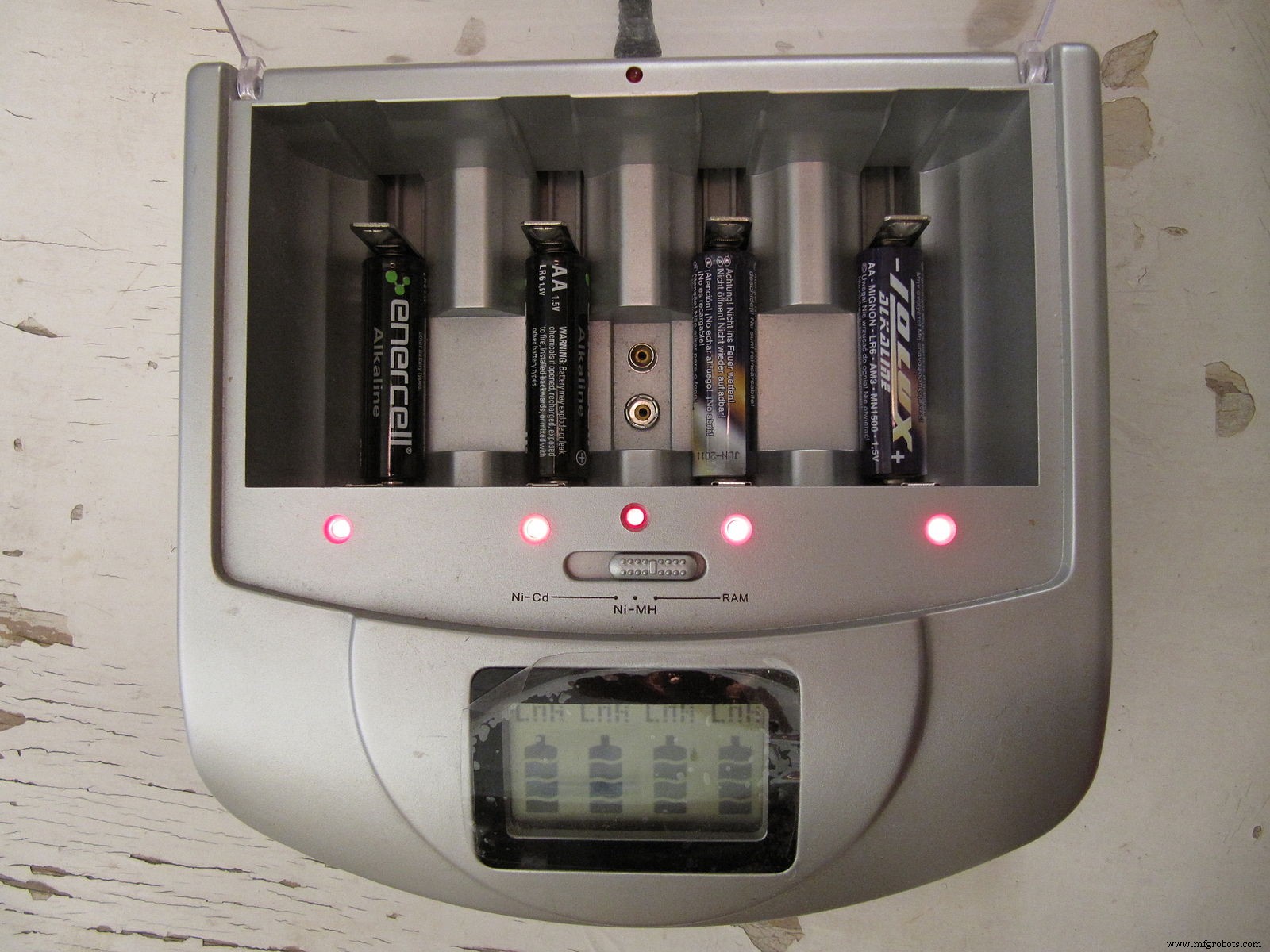

NiCd 배터리 충전기

IC1은 비교기처럼 작동합니다. 그리고 이 설정에서 적절하게 높은 출력 전류 기능을 제공하는 별도의 버퍼 스테이지 Q1이 있습니다. 또한 0.65V가 IC1의 비반전 입력을 공급합니다. 또한 D3 및 R1은 기준 전압을 표시하는 데 도움이 됩니다.

또한 반전 입력은 대기 전류 레벨 내에서 R2를 통해 접지에 연결됩니다. 그렇게 하면 출력 전압이 완전히 양수가 됩니다.

또한 출력에 NiCad 셀을 연결하면 높은 전류가 R2를 통과하려고 할 수 있습니다. 그리고 이로 인해 R2에 동일한 양의 전압이 발생할 수 있습니다.

즉, 이 시점에서 약간의 전압 증가가 있을 수 있다는 점에 유의하는 것이 중요합니다. 그러나 전압이 증가하면 IC1 입력 전위가 역전될 수 있습니다. 결과적으로 출력과 R2에서 0.65V 정도의 전압 강하가 발생합니다.

따라서 회로가 수신하는 충전 전류와 출력 전류는 0.65V가 10 Ohms를 통과할 때 생성되는 전류에서 나옵니다.

기타 참고 사항

적절한 충전 전류를 원한다면 R2를 3옴으로 높이는 것이 중요합니다. 결국, 대부분의 AA NiCad 셀은 약 45 또는 50mA의 최적의 이상적인 전류를 갖습니다. 따라서 150mA의 급속 충전기 종류를 사용하려면 R2 값을 4.3옴으로 줄여야 합니다. 즉, 올바른 부품을 구할 수 없는 경우 직렬로 1옴과 함께 3.3옴이 있어야 합니다.

그 동안 T1을 전류 정격이 약 250mA인 변형으로 향상시키십시오. 또한 작은 볼트 온 핀 싱크를 사용하여 Q1을 설치하면 도움이 될 것입니다. 흥미롭게도 기기는 약 4개의 셀을 충전해야 합니다. 그러나 T1을 12V로 업그레이드하면 장치가 최대 6개의 구획으로 충전됩니다. 그리고 출력을 통해 구성 요소를 직렬로 연결할 수 있습니다.

일반 NiCad 충전기 회로

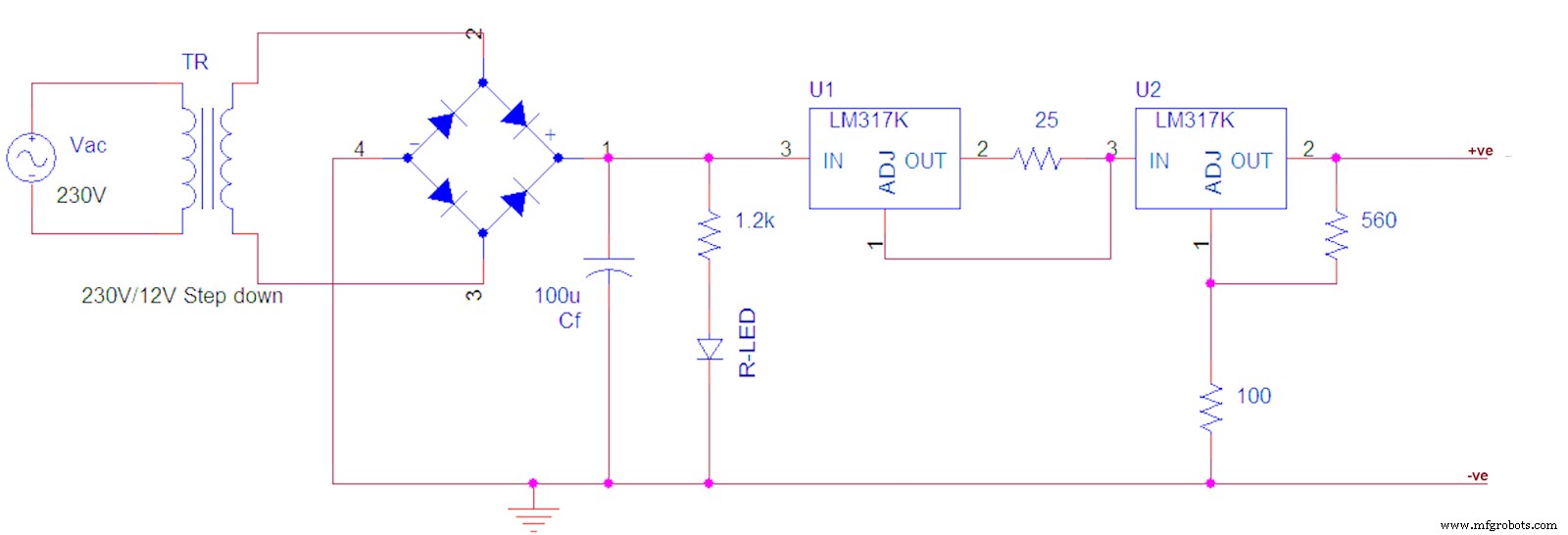

NiCad 충전기 회로

출처:Pinterest

이 프로젝트에 필요한 구성 요소는 다음과 같습니다.

커패시터:

• C1 – 1000µ/40V

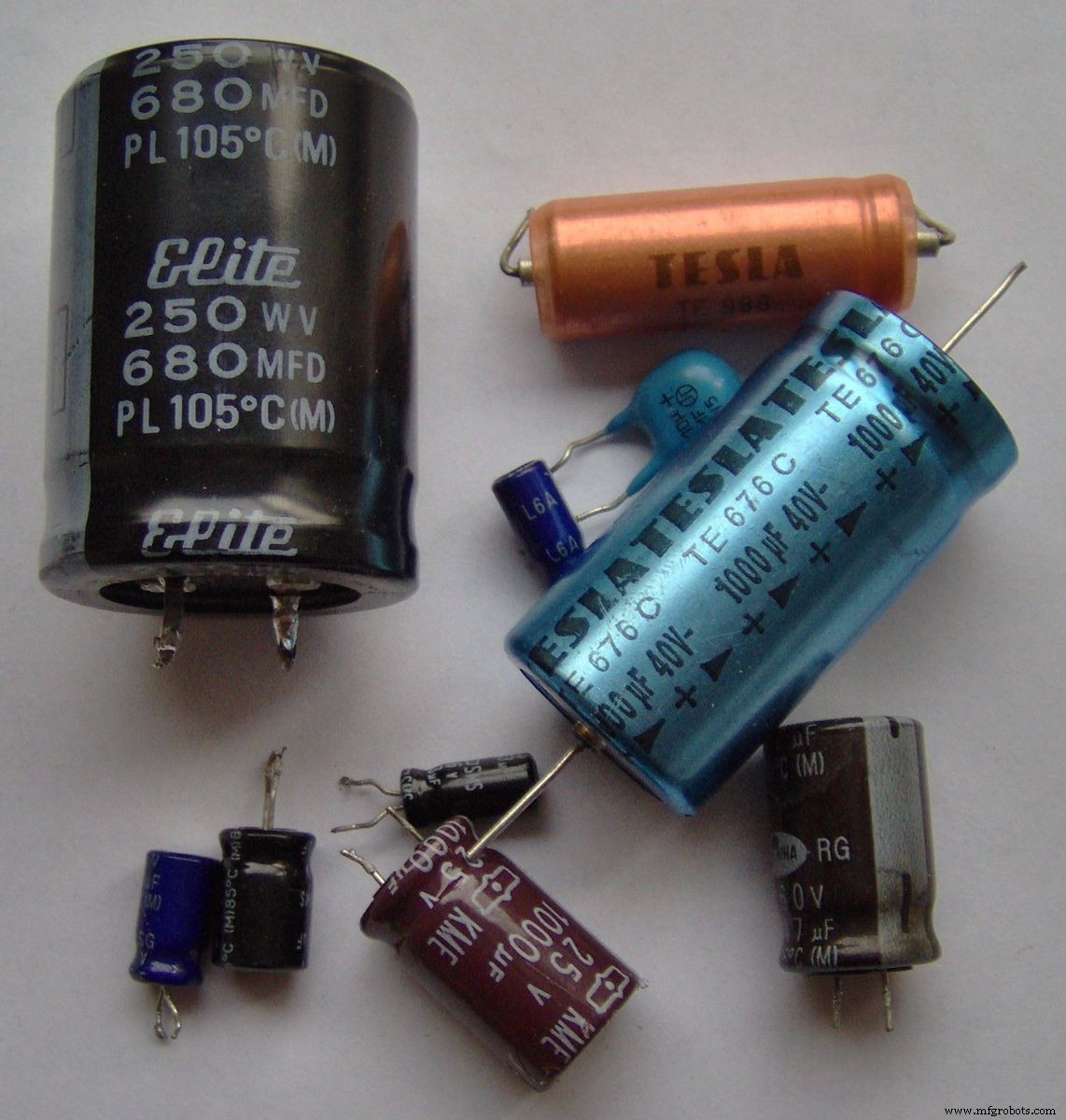

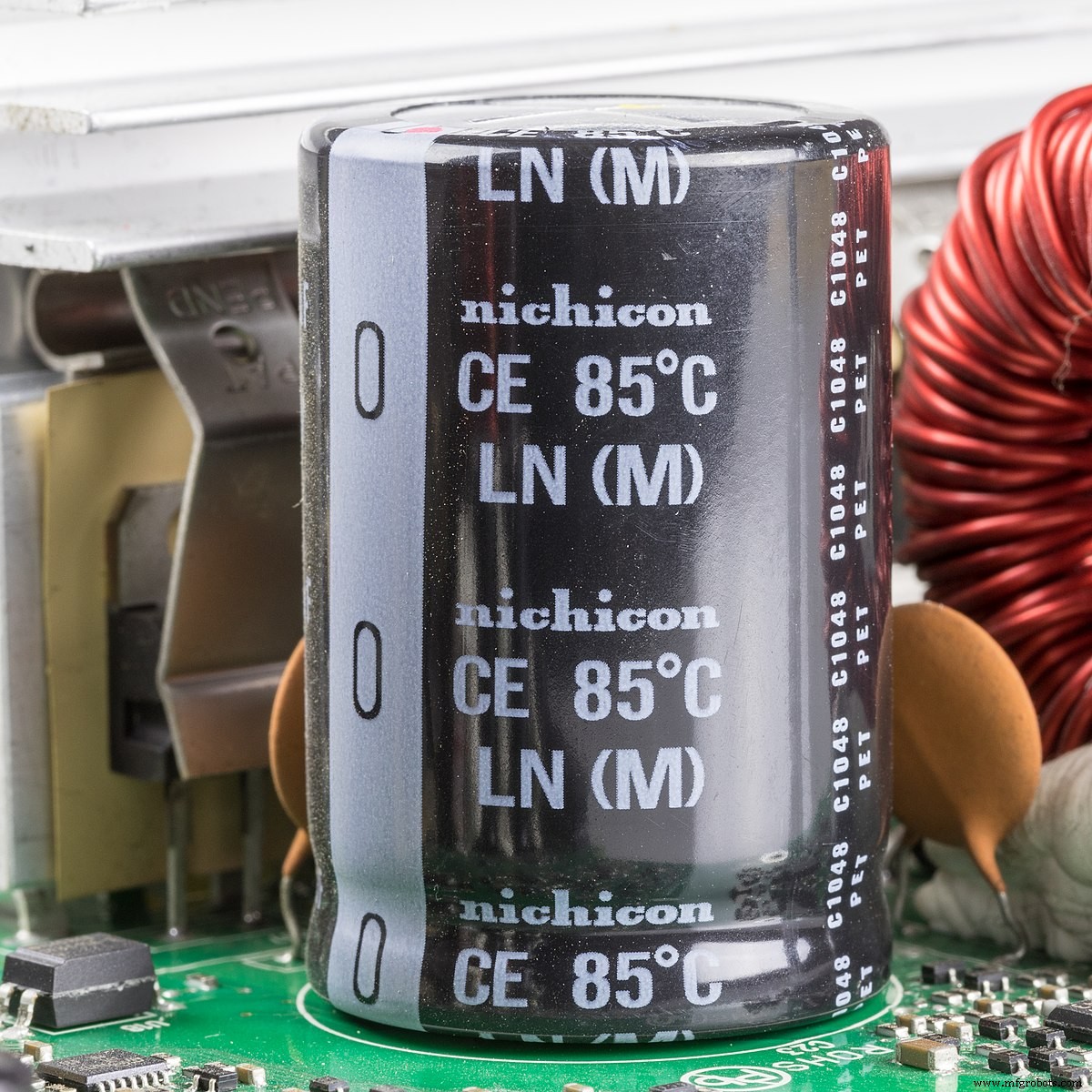

1000µ/40V 커패시터

• C2 – 470p

470p 커패시터

출처:Wikimedia Commons

반도체:

• T2 – BD137
• D8, D9 – 녹색 LED
• IC1 – 741
• T1 – BC547B
• D6, D7, D10 – DUS
• T3 – 2N3055

저항기:

• R9 – 820Ω

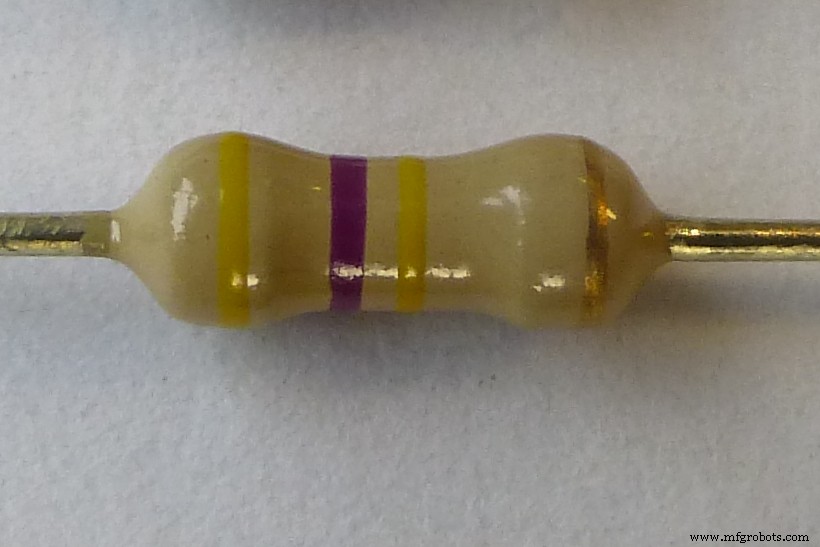

820Ω 저항기

출처:Wikimedia Commons

• R7 – 3.9Ω
• R8 – 8Ω
• R2, R3, R5 – 1K
• R12, R14 – 100K
• R6 – 15Ω
• R1, R10, R11 – 10K
• R 4 – 100Ω

추가 부품:

• S1 – 3위치 스위치
• TR1(변압기 용량) =변압기 2 x 12V/0.5A

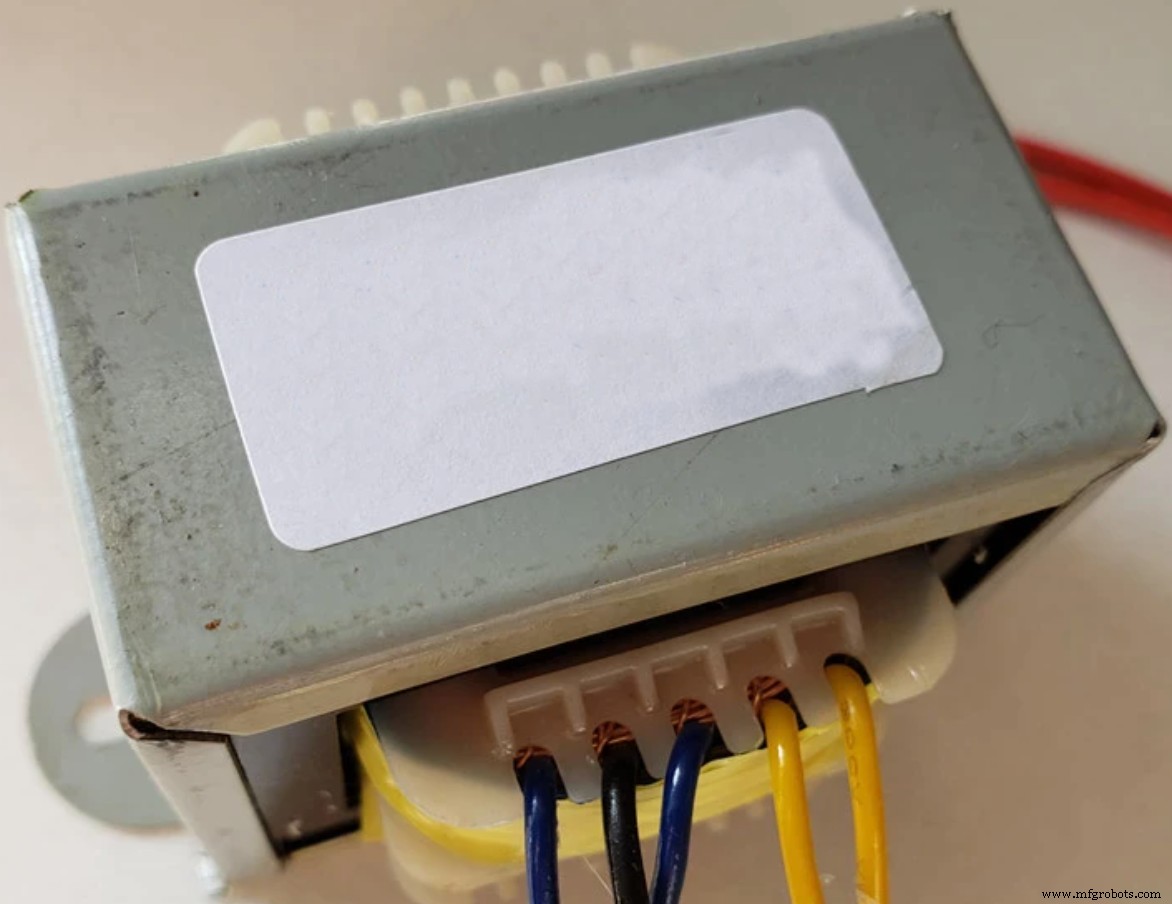

12볼트 변압기

출처:Wikimedia Commons

S2 – 2 위치 스위치

이 설정의 개략도는 비교적 간단합니다. 그리고 T3, T2, T1을 이용하여 이 회로로 전류원을 개발할 수 있습니다. 또한 트랜지스터는 일정한 충전 전류를 제공합니다.

그러나 전류 소스를 활성화할 수 있는 유일한 방법은 NiCad 셀을 올바르게 연결하는 것입니다. 거기에 있는 동안 IC1을 배치하여 네트워크를 확인해야 합니다. 그리고 구성 요소는 출력 단자의 전압 극성을 확인하여 이를 수행합니다.

따라서 셀을 적절하게 리깅하면 IC1의 핀 2가 핀 3과 같이 양극으로 변경되지 않을 수 있음을 알 수 있습니다.

결과적으로 IC1 출력은 양수가 됩니다. 그런 다음 결과는 전류 소스를 활성화하거나 켜는 트랜지스터(T2) 전류 베이스, 베이스, 베이스를 공급합니다. 즉, 설정에서 S1을 사용하여 현재 소스 제한으로 작동할 수 있습니다.

R6, R7, R8의 값을 알면 400mA, 50mA, 180mA의 전류를 미리 설정할 수 있습니다. 따라서 S1을 위치 3에 놓으면 NiCad가 D 셀에 있음을 의미합니다. 그러나 위치 2에서는 Ni-Cd 셀이 C 셀용임을 의미합니다. 그리고 첫 번째 지점에서 NiCad 셀을 충전할 수 있음을 보여줍니다.

작동 원리

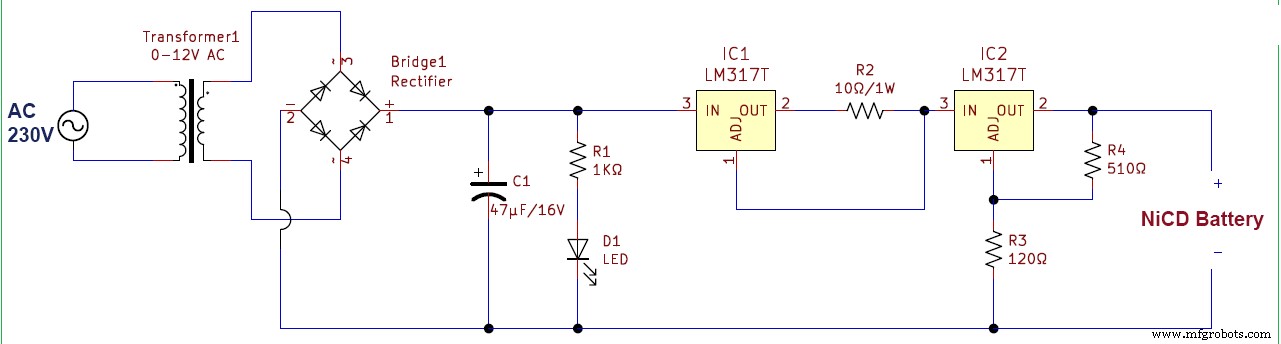

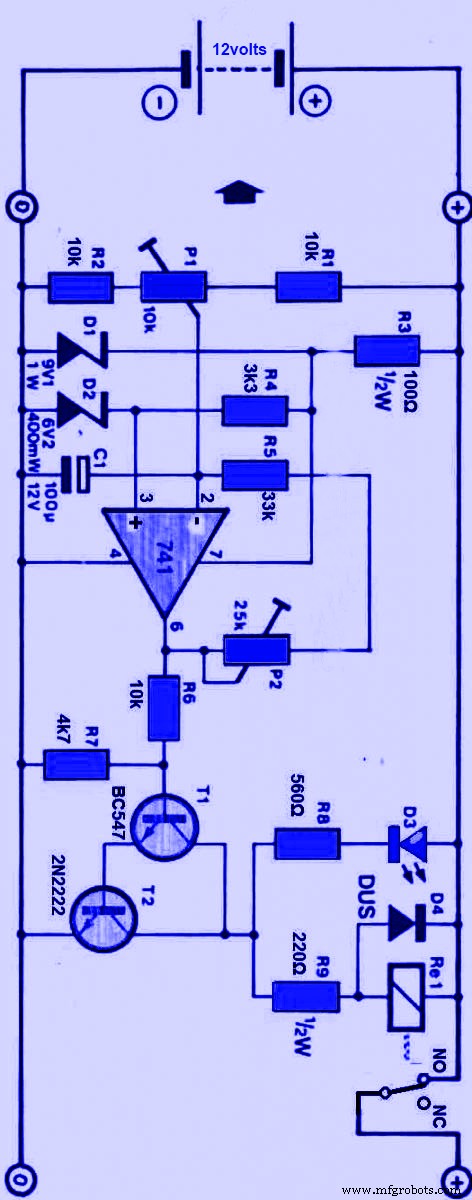

NiCD 배터리 충전기 회로

출처:Pinterest

이 설정의 현재 소스는 기본 원칙을 사용합니다. nxising따라서 S1을 위치 1에 놓으면 양의 IC1 출력이 나타납니다. 그런 다음 T2 및 T3은 기본 전류를 가져와 전도를 시작합니다. 하지만 전류 피드백 네트워크처럼 회로를 배선해야 합니다.

따라서 트랜지스터를 통해 생성되는 전류는 트랜지스터를 통해 생성되며 R6 주변의 전압을 생성합니다. 결과적으로 전류는 T1이 작동하도록 트리거합니다. R6 주변에서 바람이 증가하면 T1이 더 많은 강도를 전달할 수 있습니다. 따라서 T3 및 T2에 대한 기본 구동 전류를 줄여야 합니다.

이렇게 하면 T2가 덜 수행됩니다. 그리고 이로 인해 전류 증가 제한이 발생합니다. 결과적으로 R3 및 NiCad 셀은 우수한 정전류를 인가합니다. 즉, 일부 LED를 전류 소스에 연결하면 NiCad 충전기의 작동 상태가 표시됩니다.

연결이 올바르면 IC1이 양의 전압을 공급하고 NiCad 셀이 LED D8을 켭니다. 그러나 셀을 잘못된 극성에 연결하면 핀 2에서 IC1의 양의 전위가 핀 3보다 높아집니다. 결과적으로 연산 증폭기 비교기의 출력은 0V가 됩니다.

이 경우 현재 소스가 꺼집니다. 또한 LED D8도 켜지지 않습니다. 또한 충전을 위해 셀을 연결하지 않은 경우에도 유사한 문제가 발생할 수 있습니다. 그리고 D10의 전압 강하로 인해 핀 2의 증가된 전압이 핀 3보다 높기 때문에 발생할 수 있습니다.

또한 충전기를 활성화하려면 최소 1V의 셀을 연결해야 합니다.

FAQ

NiCad 배터리는 어떻게 충전합니까?

두 개의 AA 크기 Ni-Cd 셀이 있는 배터리 전원 팩을 사용할 수 있습니다. 사용하는 동안 Ni-Cd 장치를 매시간 배터리 용량의 10%로 충전하십시오. 그리고 120mA 전류를 사용할 수 있습니다.

NiCad 배터리에는 특수 충전기가 필요합니까?

가장 좋은 방법은 임의의 배터리 제조업체를 피하는 것입니다. 대신 NiCad 배터리를 일정한 전류로 충전하십시오. 셀 전압 레벨이 꺼지거나 균형 레벨이 될 때까지 이 작업을 수행할 수 있습니다. 또한 납산 충전기를 피하십시오.

리튬 충전기로 Ni-Cad 배터리를 충전할 수 있나요?

그래 넌 할수있어. 그러나 리튬 이온 배터리에는 NiCad 배터리 충전기를 사용할 수 없습니다.

NiCd 및 NiMH 배터리에 동일한 충전기를 사용할 수 있나요?

아니, 당신은 할 수 없습니다. 두 배터리의 배터리 충전기 컨트롤러가 다르기 때문입니다.

마지막 단어

간단한 NiCd 배터리 충전기 회로는 특히 니켈-카드뮴 배터리의 경우 매우 유용합니다. 그러나 사용하는 동안 배터리 전원이 완전히 충전되면 충전 프로세스를 차단해야 합니다. 그렇게 하면 기기의 백업 효율성을 크게 높이고 배터리 수명을 늘릴 수 있습니다.

그렇다면 이 주제에 대해 어떻게 생각하시나요? 적절한 NiCad 충전기 회로를 얻는 데 도움이 필요하십니까? 부담 없이 연락주십시오.
