전압 모니터링 회로:종합적인 개요

전압 모니터는 다른 회로의 전압 레벨을 확인하는 데 필요합니다. 아날로그 전압 신호를 다른 신호 또는 기준 전압과 비교하여 어떤 전압이 더 중요한지 결정하는 방식으로 작동합니다. 전압 모니터링 회로는 다양한 제품에 유용하며 개인 프로젝트에서도 전압 비교기를 사용할 수 있습니다. 따라서 이 기사에서는 전압 모니터링 회로에 대한 이해를 돕기 위해 다양한 예를 사용하는 것을 목표로 합니다.

1. 배터리 전압 모니터링 회로의 LM339

LM339 전압 비교기 IC는 최대 이득에서 실행할 수 있는 14핀 연산 증폭기입니다. 저전압 IC이기 때문에 배터리의 전압을 모니터링하고 실시간으로 문제를 감지할 수 있습니다.

배터리 전압 모니터 회로에서 작동하는 방식을 조사하려면 다음이 필요합니다.

• 2, 1K 저항기
• 1N5233 제너 다이오드 6V
• 5K 전위차계
• 부저
• LM339 비교기 회로
• LED 1개
• 9V 배터리

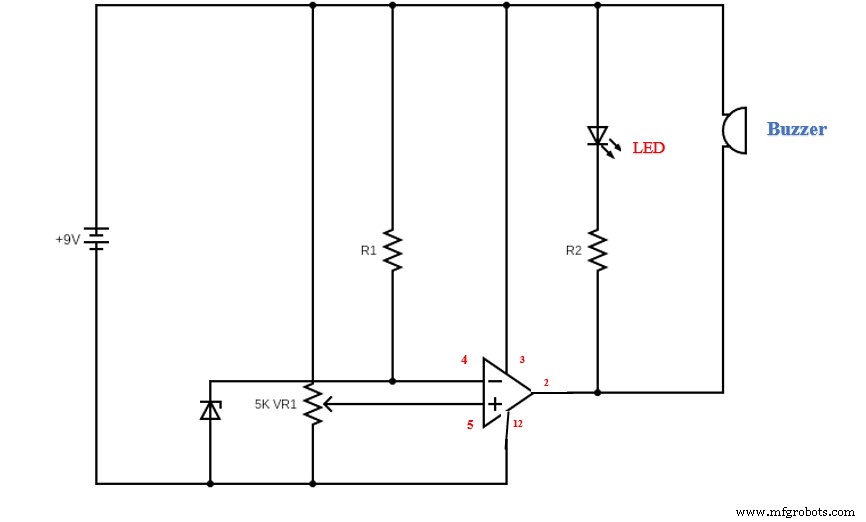

배터리 전압 모니터 회로의 LM339

이 회로에서 전압은 전위차계를 통해 비반전 단자, 즉 핀 5를 통해 IC로 흐를 것입니다.

그런 다음 저항(R1)은 반전 단자인 핀 4를 통해 제너 다이오드로 흐르는 전류를 제한합니다.

제너 다이오드에는 기준 전압이 포함되어 있으며 IC는 입력 전압을 비교하여 출력 전압을 결정합니다.

IC는 초기(V1) 전압과 2차(V2) 전압을 비교하여 출력 전압을 결정합니다. 따라서 V1>V2이면 IC는 Vcc 신호를 출력합니다. 그러나 V1

다시 말해서 초기 전압이 6V를 초과하면 비교기 출력이 하이 상태가 됩니다. 따라서 부저 및 LED 표시등은 단자가 양의 전압에만 연결되기 때문에 표시되지 않습니다.

단, 인입전압이 6V 이하일 경우 부저가 울리고 LED가 점등됩니다.

또한 저항기(R2)의 역할은 부저 표시기로 가는 전압을 조절하는 것입니다. 전위차계를 사용하여 회로 전압 레벨과 감도를 조정할 수 있습니다.

2. 4 LED 모니터링 회로에서 LM324 IC 사용

LM324는 쿼드 앰프의 한 패키지이기 때문에 이 회로에 적합합니다. 또한 다른 비교기보다 높은 전압을 견딜 수 있습니다.

회로를 용이하게 하려면 다음이 필요합니다.

• 저항기
• 10K 전위차계
• 제너 다이오드(3.3V)
• 4개의 LED
• 10K 사전 설정
• LM324 IC(A1 ~ A4)

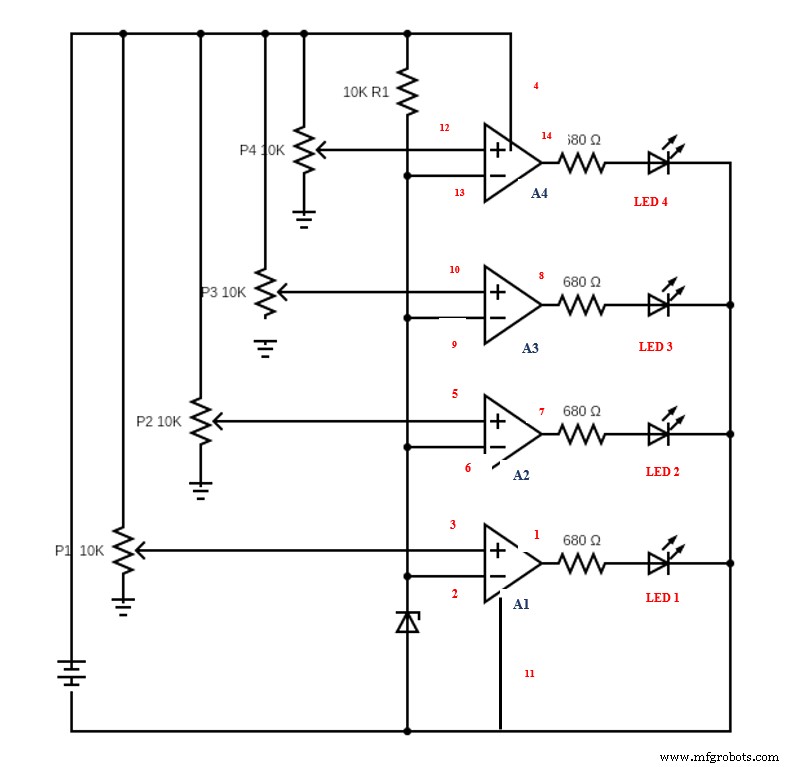

LM324는 4개의 LED 모니터링 회로입니다.

모든 연산 증폭기 반전 핀은 이 회로에서 제너 다이오드의 특정 전압에 연결됩니다. 저항은 어떤 전압이 어떤 연산 증폭기에 가는지 결정합니다.

또한 연산 증폭기의 비반전 핀은 센서 역할을 하며 가변 저항에서 종료됩니다.

전압 임계값을 조정하려면 슬라이더 암이 접지 단자를 향하도록 하여 비반전 핀의 전위가 0이 되도록 합니다.

그런 다음 조정된 전원 공급 장치를 사용하여 가장 낮은 레벨의 전압을 초기 전원 공급 장치로 적용합니다. 그 상태에서 흰색 LED가 켜질 때까지 P1을 조정합니다.

그런 다음 모니터링하려는 두 번째 전압 레벨을 적용하고 노란색 LED가 표시될 때까지 P2를 조정합니다. P3 및 P4 사전 설정에 대해 동일한 절차를 따르고 완료되면 봉인합니다.

위의 설정은 회로를 도트 모드로 전환합니다. 모든 LED 음극을 분리하고 GROUND에 연결하여 막대 그래프 모드로 변경할 수 있습니다. .

각 비교기 출력의 배터리 전압과 기준 전압을 비교하여 회로의 출력 전압을 생성합니다.

기준 전압은 바이어스 저항 R1에 연결된 제너 다이오드에서 발생합니다.

제너 다이오드는 이 범위에서 열 안정성이 가장 높기 때문에 5-6 전압이 적합합니다.

모든 LED 음극은 GROUND에 연결해야 합니다. 라인.

3. 전압 조정 회로의 LM3915

이 회로는 충전하는 동안 배터리의 정확한 전압 레벨을 결정할 수 있는 10단계 기능입니다.

이 회로의 전원 전압 범위는 1~35V이며, 이 과정에서 12V 배터리를 사용합니다.

이 회로의 경우 다음이 필요합니다.

• 10개의 LED
• LM3915 IC
• 트랜지스터
• 3V 정전압 제너 다이오드
• 저항기

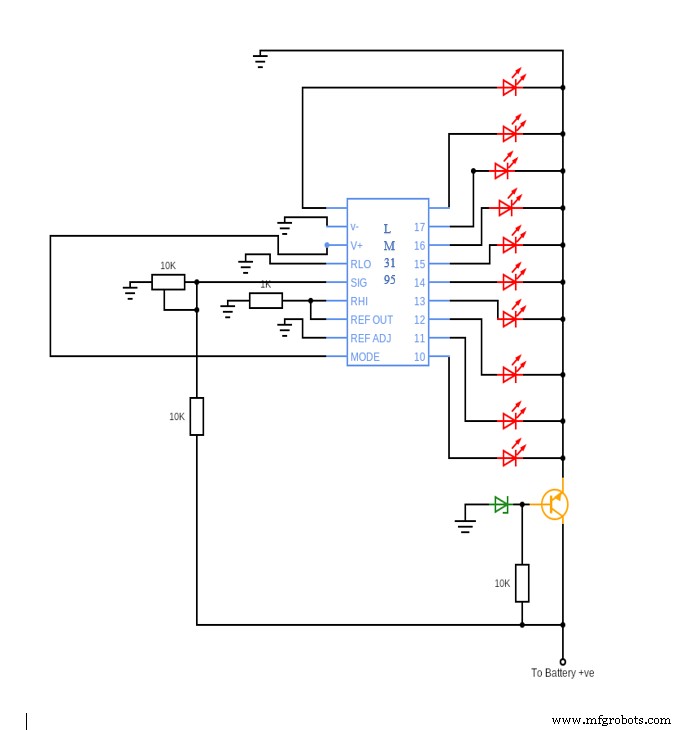

LM3195는 1O 단계 조절 회로입니다.

이 회로에서 트랜지스터는 높은 전류를 분배하는 이미 터 팔로워이고 제너 다이오드는 일정한 3V를 분배합니다.

LED가 전압 레일에서 과도한 전류를 배출하고 IC가 과열되는 것을 방지하려면 설정이 필요합니다.

전압은 또한 10K 저항과 사전 설정으로 구성된 전압 분배기를 거친 후 핀 5를 통해 IC로 들어갑니다.

IC의 출력단에 있는 LED는 필요한 표시를 생성합니다.

LED 전압 모니터 회로를 보정하려면 입력 전압을 10으로 나눕니다. 그렇게 하면 LED 표시등을 켜기에 적합한 입력 속도를 결정할 수 있습니다.

예를 들어, 완전 충전 전압 레벨이 12V인 경우 모든 LED가 결국 켜질 때까지 입력 전압을 1.2V 증가시킵니다.

4. 자동차 배터리 전압 모니터 회로

위의 전략은 자동차 배터리 전압 모니터링 회로를 만드는 데에도 적용할 수 있습니다. 이렇게 하려면 다음이 필요합니다.

• 3.3V 제너 다이오드
• LED
• 저항기
• LM324 IC
• 부저

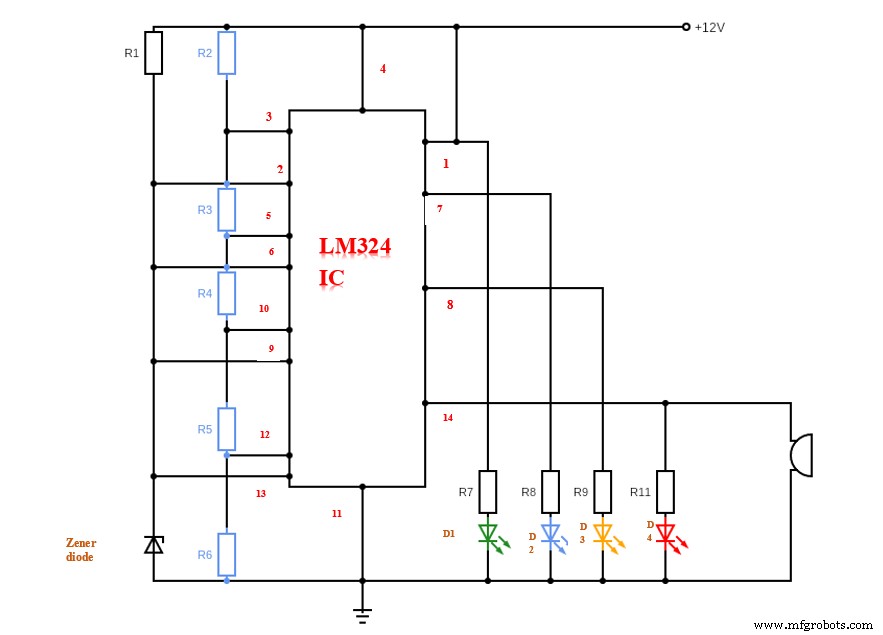

LM324를 사용한 자동차 배터리 전압 모니터링 회로

회로에서 제너 다이오드 전압의 범위는 3.3V일 수 있지만 6V를 초과해서는 안 됩니다. R2 ~ R6 저항은 LM324의 비반전 단자에 대한 전압을 조절합니다.

LED 배터리 전압 모니터에 1K 사전 설정 또는 고정 저항을 사용할 수 있습니다.

LED는 IC의 비반전 단자의 AC 전압 레벨에 따라 표시됩니다. 따라서 비교기 출력의 고전압은 해당 LED가 표시하는 데 영향을 미칩니다.

다음은 추가 LM324 IC 애플리케이션에 대한 비디오입니다.

결론

이제 다양한 설정에서 모니터 전압 회로가 어떻게 작동하는지 이해하셨기를 바랍니다. 다양한 모니터는 에너지 모니터링을 단순화하는 데 도움이 되며 IC 선택은 에너지 비용에 영향을 미칩니다.

따라서 귀하의 요구에 부합하고 실용적인 장치를 구성할 수 있는 적합한 IC를 선택하는 것을 고려하십시오. 또한 질문, 우려 사항 또는 칭찬이 있는 경우 당사에 연락할 수 있습니다.
