트랜지스터 유형:종합 가이드

전자 회로는 효과적인 기능을 용이하게 하기 위해 다양한 구성 요소를 통합합니다. 이러한 구성 요소 중에는 광범위한 범위의 트랜지스터가 있습니다. 따라서 다양한 트랜지스터 유형에 대해 자세히 알아보려면 계속 읽으십시오. .

트랜지스터란

트랜지스터는 IC에서 전기 신호를 전환하거나 증폭하는 3층 능동 부품입니다. 또한 능동 구성 요소는 입력 전압이 출력 전압보다 크다는 것을 의미합니다.

트랜지스터는 공간을 덜 차지하고 열 저항이 더 우수하기 때문에 트랜지스터는 진공관을 대체합니다. 그리고 트랜지스터는 더 적은 작동 전력을 사용합니다.

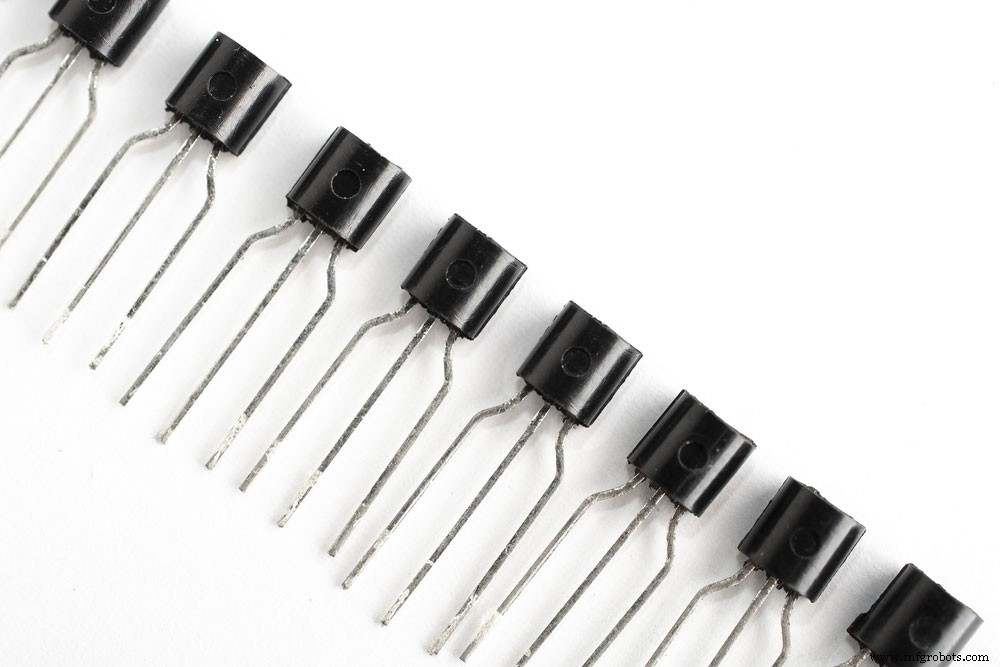

트랜지스터

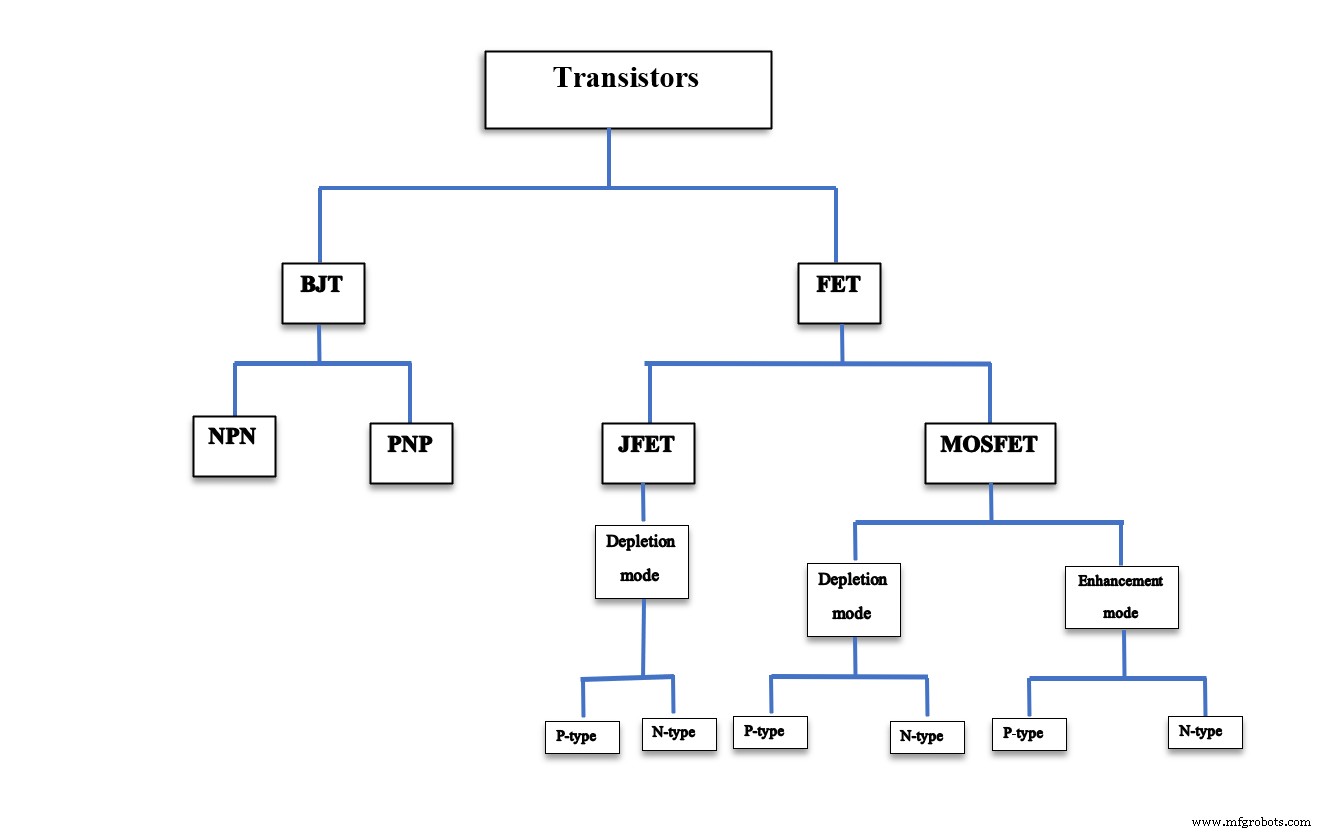

트랜지스터 트리 다이어그램

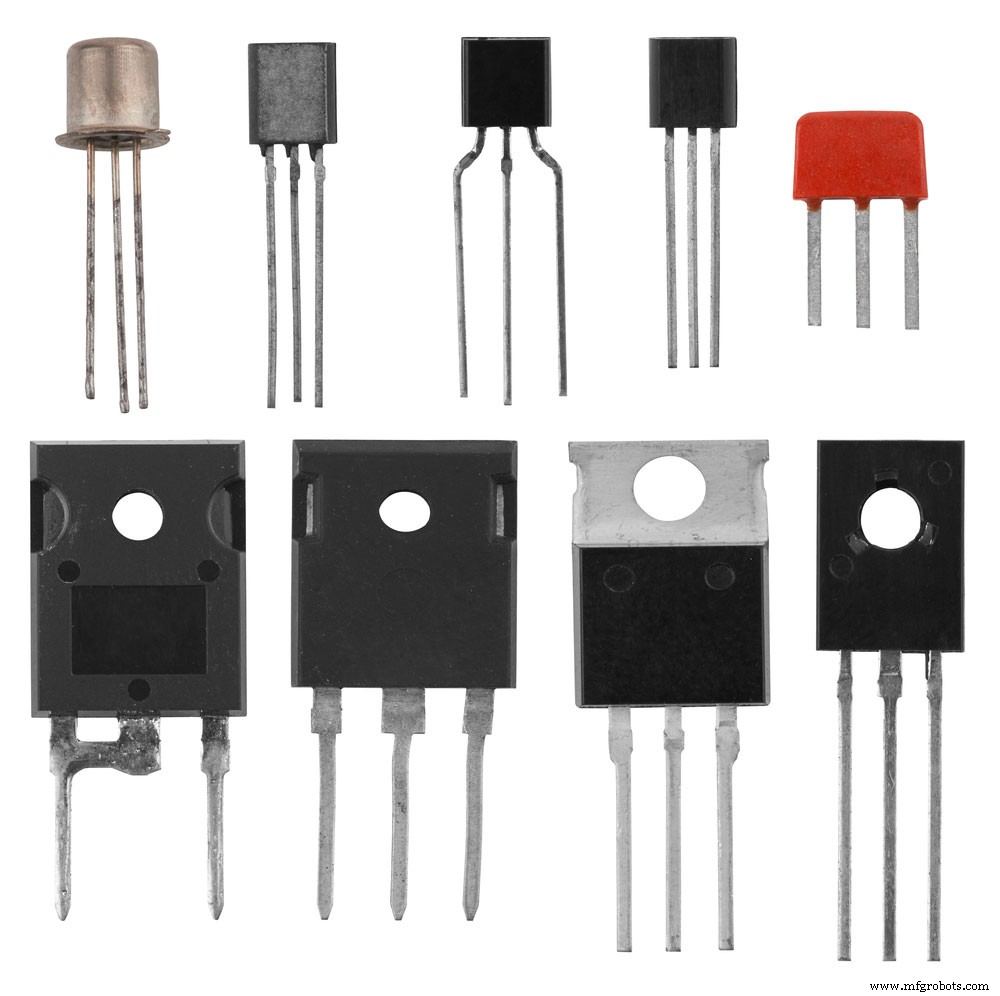

트랜지스터 유형

바이폴라 접합 트랜지스터

BJT(Bipolar Junction Transistor)는 에미터(E), 베이스(B), 컬렉터(C)의 세 부분으로 구성됩니다. 베이스 단자의 전류 흐름은 컬렉터 및 이미터 단자에서 더 높은 값으로 출력됩니다.

그들은 전기 전도도를 위해 정공과 전자를 사용하므로 "바이폴라"입니다. 결과적으로 접합이라는 이름은 두 개의 PN 접합이 있기 때문입니다.

또한 BJT는 낮은 전압 입력 임피던스를 가지므로 신호 증폭에 가장 적합합니다.

BJT 작업

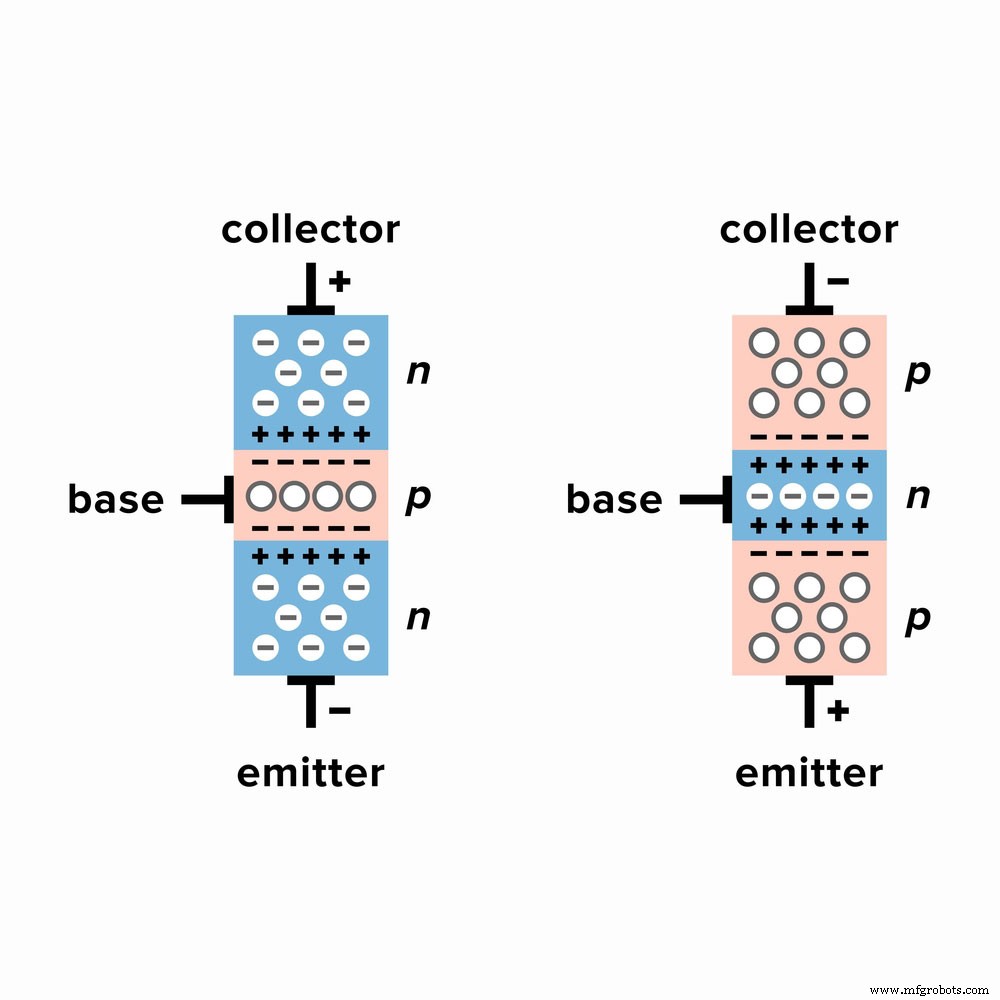

NPN 트랜지스터

NPN 트랜지스터는 두 개의 n형 반도체 사이에 p형 반도체로 구성됩니다. 이 설정에서 정공은 소수 전하 캐리어이고 전자는 다수 캐리어입니다.

따라서 이러한 트랜지스터는 전자 이동도가 높고 정공 이동도가 낮기 때문에 바람직합니다.

특히, 전자 이동도는 이미 터 단자에서 콜렉터 단자로입니다. 그런 다음 에미터는 베이스가 이러한 방출을 제어할 때 베이스 영역으로 전자를 보냅니다.

NPN 트랜지스터 회로도

PNP 트랜지스터

PNP 트랜지스터에는 더 얇은 n형 반도체를 끼운 두 개의 p형 반도체가 있습니다.

흥미롭게도 베이스-이미터 접합은 여전히 ​​전류 방향을 제어합니다. 그러나 그것은 n형 트랜지스터의 반대 방향으로 합니다.

PNP 트랜지스터 회로

전계 효과 트랜지스터(FET)

FET는 소스(S), 게이트(G), 드레인(D)의 세 영역으로 구성된 반도체 소자입니다.

또한 BJT와 달리 전자 이동성을 위해 대부분의 캐리어만을 사용하기 때문에 단극 소자입니다.

게이트 단자의 전압은 전압 소스를 제어하므로 드레인 단자의 전압을 결정합니다.

FET는 입력 임피던스가 높습니다. 따라서 전류가 거의 흐르지 않습니다.

또한 가격이 저렴하고 생산이 용이하여 유리합니다.

불행히도 출력 전류 증폭은 BJT만큼 효율적이지 않습니다.

접합-전계 효과 트랜지스터(JFET)

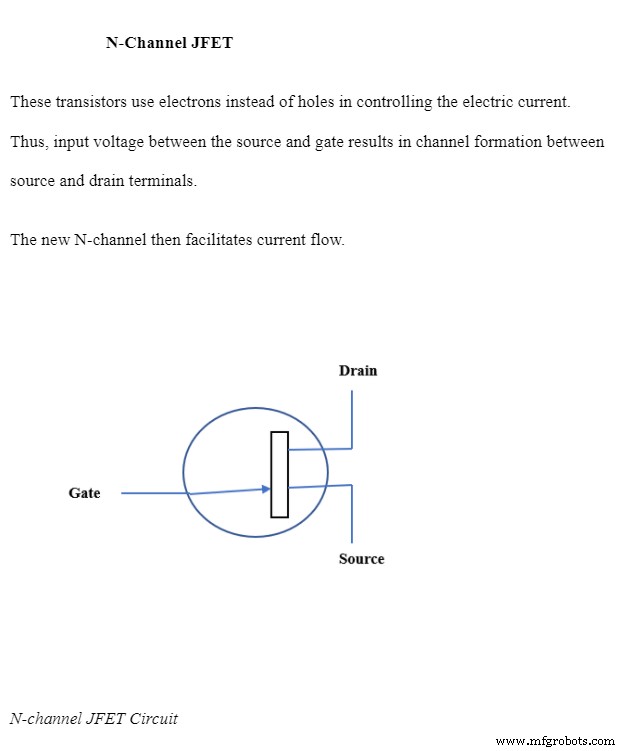

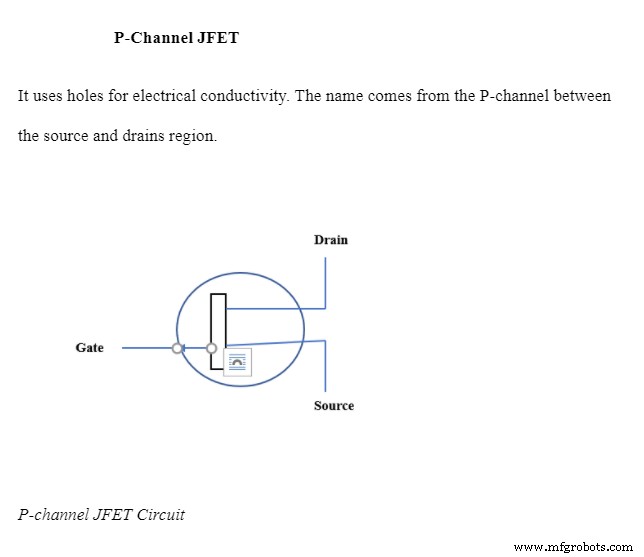

접합-전계 효과 트랜지스터는 트랜지스터 스위치 또는 증폭기로 작동할 수 있는 초기 형태의 FET입니다.

JFET 트랜지스터

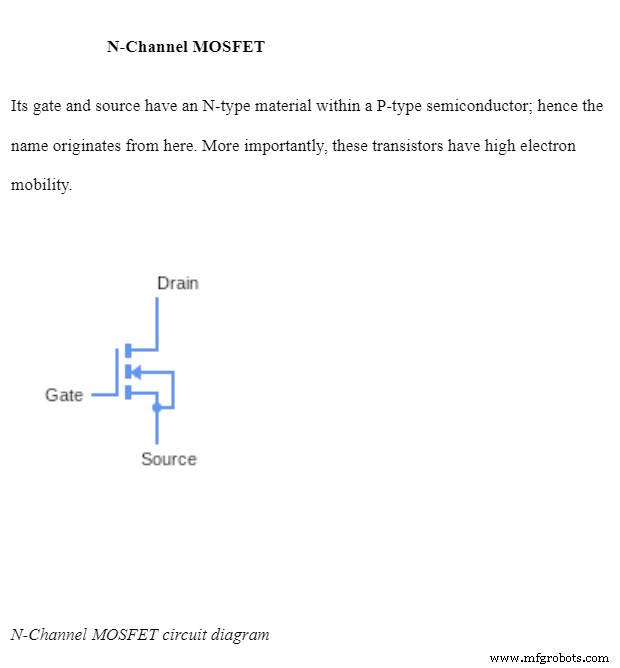

MOSFET

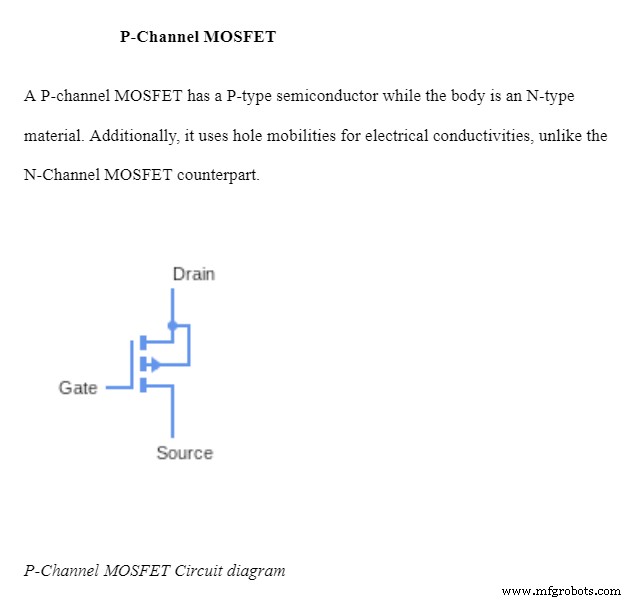

금속 산화물 반도체 전계 효과 트랜지스터는 채널과 게이트 영역을 분리하는 얇은 금속 산화물 층이 있습니다.

결과적으로, 산화물 층은 전기가 그것이 앉아 있는 실리콘 웨이퍼를 관통할 수 있게 합니다. 특히 제조 공정을 표면 패시베이션이라고 합니다.

기능 기반 트랜지스터

또는 트랜지스터 유형 분류는 작동 방식과 용도에 따라 수행됩니다.

소형 신호 트랜지스터

이들은 디지털 회로에서 작동하여 저수준 신호를 증폭합니다. 그러나 스위칭 트랜지스터로도 작동할 수 있습니다. 또한 hFE 값이 0에서 100 사이인 NPN 및 PNP 형식으로 사용할 수 있습니다.

또한 80~600mA의 컬렉터 전류와 1~300MHz 주파수 범위에서 가장 잘 작동합니다.

소형 스위칭 트랜지스터

소형 스위칭 트랜지스터의 주요 용도는 스위칭이지만 전기 신호를 증폭할 수도 있습니다.

또한 hFE 값은 10~200이지만 최대 정격에서 증폭하는 것보다 스위칭에서 더 잘 작동합니다.

전력 트랜지스터

파워 트랜지스터는 고전력 회로에서 작동하므로 과열을 방지하기 위한 파워 싱크가 있습니다. 게다가, 이상적인 작동 전력 값은 1 ~ 100MHz의 적절한 주파수에서 0 ~ 100W 범위입니다.

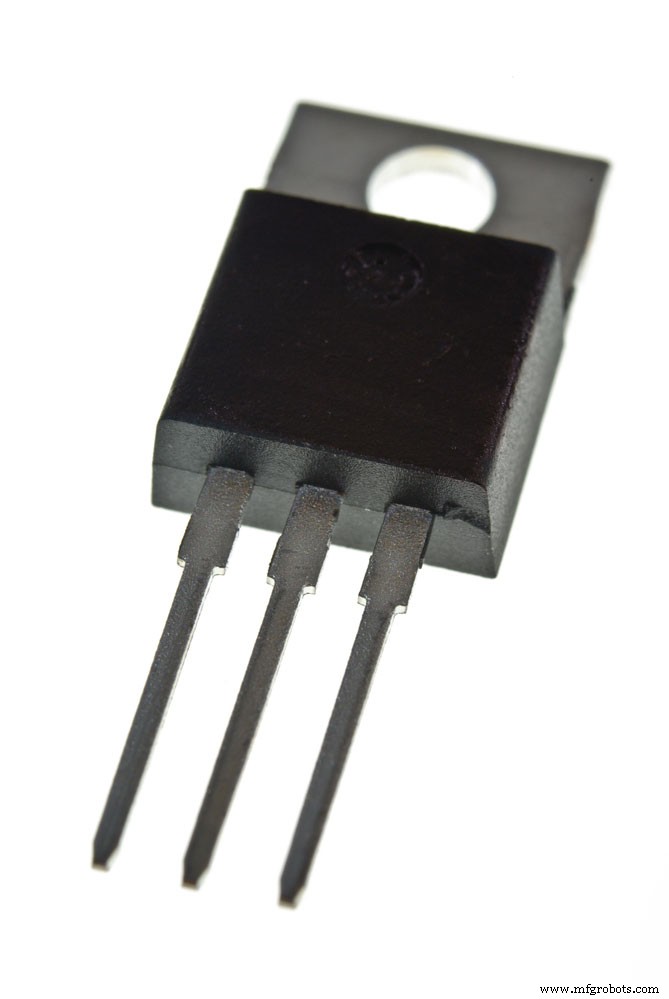

전력 트랜지스터

고주파 트랜지스터

RF 트랜지스터라고도 하며 고속 스위칭 애플리케이션에서 작동합니다. 또한 고주파에서 작동하는 작은 입력 신호로 작동합니다.

중요한 것은 10 ~ 600mA의 컬렉터 전류와 최대 200MHz의 주파수 정격을 갖는다는 것입니다.

포토 트랜지스터

이들은 감광성 트랜지스터입니다. 감광성 속성은 기본 단자를 대체합니다. 즉, 빛이 없을 때 트랜지스터가 꺼집니다.

또한 Photo-FET 및 photo-BJT로 사용할 수 있습니다. 그러나 사진 BJT는 빛에 더 민감합니다.

NPN 및 PNP 광트랜지스터 회로 표현

UJT(Uni-Junction Transistors)

UJT에는 3개의 터미널이 있으며, 2개는 베이스이고 다른 하나는 에미터입니다. 스위칭 작업에서 작동하며 증폭에는 적합하지 않습니다.

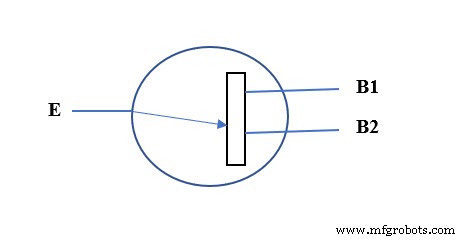

UJT 회로 기호

이종접합 양극성 트랜지스터(HBT )

HBT는 에미터와 베이스 영역에서 서로 다른 반도체 재료를 사용하여 이종 접합을 형성하는 바이폴라 트랜지스터입니다.

고주파 신호를 처리하므로 디지털 전자 장치에서 효율적으로 작동하기 때문에 BJT에서 업그레이드된 것입니다.

트랜지스터 유형: 달링턴 트랜지스터

달링턴 트랜지스터는 전류 이득을 증가시키는 두 개의 바이폴라 트랜지스터의 회로 조합입니다.

한 BJT의 에미터는 다른 BJT의 베이스 영역에 연결됩니다. 또한 단일 트랜지스터 패키지로 제공됩니다.

쇼트키 트랜지스터

쇼트키 다이오드와 트랜지스터의 조합입니다. 또한 다이오드는 과전류를 전환하여 전류 소스에서 트랜지스터 포화를 방지합니다.

다중 이미터 트랜지스터

IC, 논리 게이트 및 NAND 게이트의 입력에 주로 존재하는 특수 BJT입니다.

이들은 DTL의 다이오드를 대체하여 논리 게이트에서 빠른 단일 트랜지스터 작동을 촉진합니다. 또한 구성은 회로의 전력 손실을 줄입니다.

트랜지스터 유형:이중 게이트 MOSFET

직렬로 연결된 이중 게이트가 필요한 애플리케이션에 필수적입니다. 게이트는 게이트와 소스 터미널 사이의 전류 흐름 수준에 영향을 줍니다.

애벌랜치 트랜지스터

Avalanche Breakdown 지역에서 동작하는 BJT입니다. 나노초 미만의 전환 시간을 가지며 매우 높은 전류를 전환할 수 있습니다.

확산 트랜지스터

반도체 재료에 도핑제를 첨가한 BJT입니다. 다만, BJT의 합금화 및 성장접합 제조공정 후에 도펀트를 도입하는 공정을 진행한다.

또한 다음은 트랜지스터가 회로에서 작동하는 방식에 대한 비디오 그림입니다.

트랜지스터를 테스트하는 방법

다음을 통해 트랜지스터의 손상 또는 작동 상태를 테스트할 수 있습니다.

멀티미터 사용

다이오드 테스트로 설정된 디지털 멀티미터일 수 있습니다. 또는 낮은 저항 범위로 설정된 아날로그 멀티미터.

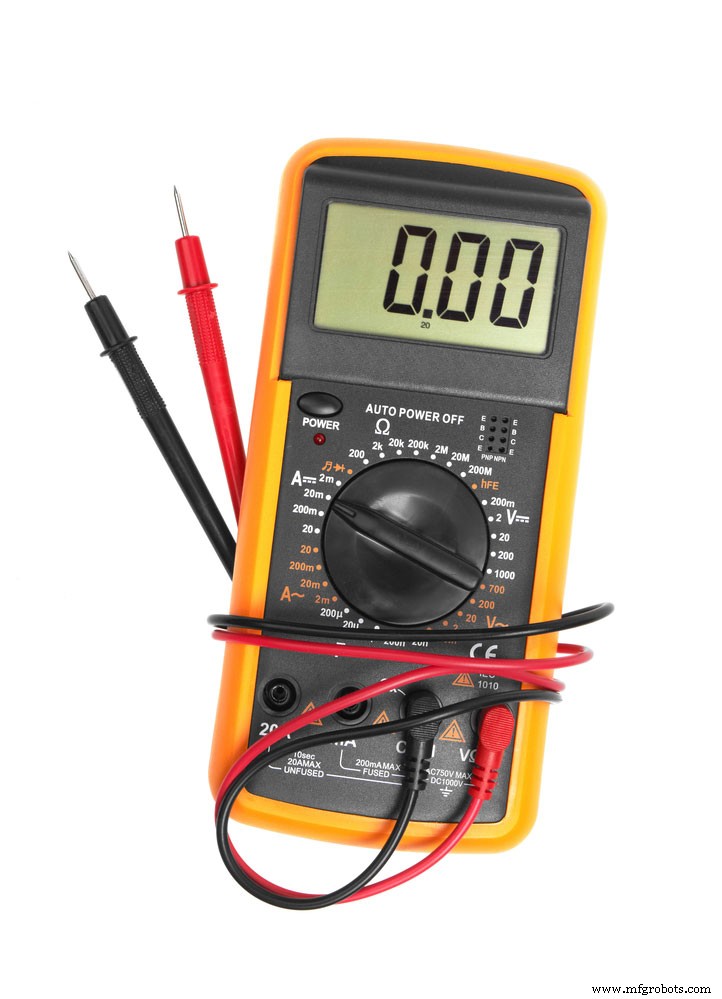

멀티미터

모든 리드를 양방향으로 테스트하고 다음 사항을 확인하는 것을 잊지 마십시오.

베이스-이미터 접합부 및 베이스 수집가 다이오드처럼 한 방향으로 전도합니다.

또한 컬렉터-이미터 접합부 행동해서는 안 됩니다.

트랜지스터의 종류:간단한 회로 사용

• 회로에 트랜지스터를 포함합니다.
• 또한 10k 저항기를 통합해야 합니다. 트랜지스터를 보호하기 위해 베이스에서.
• 공급 전압 범위가 5 사이인지 확인합니다. 및 12V .
• 따라서 트랜지스터가 작동하면 스위치를 켤 때 LED가 켜져야 합니다.
• 또는 PNP 트랜지스터를 테스트하기 위해 동일한 회로와 공급 전압을 반대로 합니다.

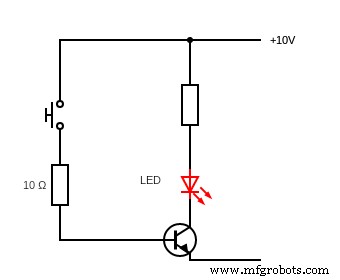

간단한 스위칭 회로

결론

이제 모든 트랜지스터 유형과 작동 방식에 익숙해지셨기를 바랍니다. 설명이 필요하거나 질문이 있는 경우 주저하지 말고 문의해 주세요.
