트랜지스터 대 저항:차이점은 무엇입니까?

용어 또는 전문 용어를 혼동하는 것은 전자 제품, 특히 트랜지스터와 저항에 대해 이야기할 때 일반적입니다.

그러나 문제는 이름을 어떻게 선택했는지에만 있는 것이 아닙니다. 초보자를 혼란스럽게 할 수 있는 기능입니다. 당사 웹 사이트에는 모든 PCB 구성 요소에 대한 포괄적인 목록이 있습니다. 그러나 혼란을 없애기 위해 이러한 트랜지스터와 저항의 차이점에 대해 자세히 설명해야 할 때라고 생각했습니다.

이 가이드를 마치면 다음 전자 프로젝트에서 이러한 구성 요소를 사용하는 방법과 함께 이러한 구성 요소의 기능을 완전히 이해하게 될 것입니다. 더 이상 고민하지 않고...

트랜지스터란 무엇입니까?

트랜지스터

트랜지스터는 지난 세기의 가장 중요한 발명품 중 하나입니다. "트랜지스터"라는 이름은 트랜지스터 대 저항이라는 단어의 합성어입니다. 다양한 회로에서 볼 수 있는 전자 부품으로 전자 신호 및 전력을 증폭하거나 전환하는 데 사용합니다. 우리는 주로 집적 회로에서 트랜지스터를 사용합니다. 그러나 외부 회로에서 사용하기 위해 달성하는 것은 드문 일이 아닙니다.

시중에는 다양한 트랜지스터가 있습니다. 각 트랜지스터에는 고유한 전자 기호가 있습니다. 가장 일반적인 유형의 트랜지스터는 다음과 같습니다.

• 바이폴라 접합 트랜지스터(BJT)
• 전계 효과 트랜지스터(FET)
• 단접합 트랜지스터(UJT)

LED와 마찬가지로 트랜지스터는 반도체 장치입니다. 따라서 일반적으로 실리콘을 포함합니다. 그러나 적은 비율로 게르마늄도 포함될 수 있습니다.

트랜지스터 대 저항 – 트랜지스터는 어떻게 작동합니까?

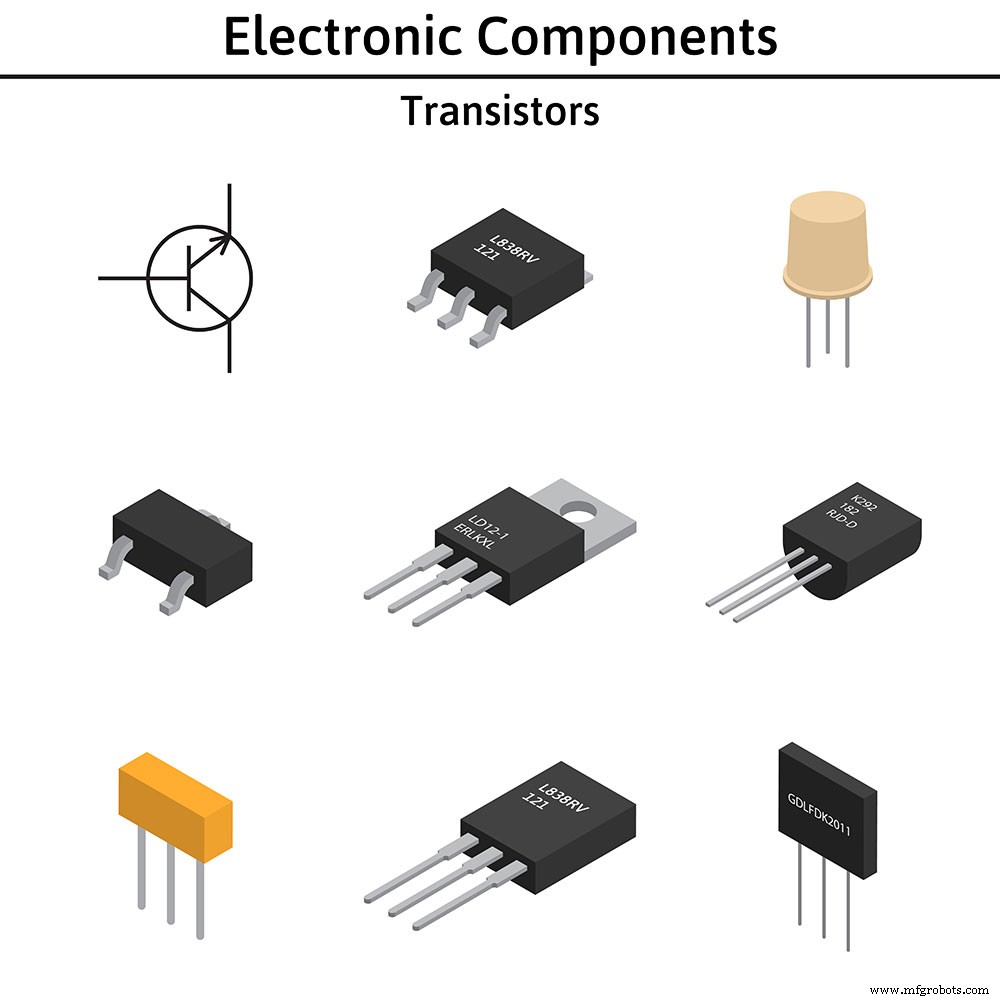

트랜지스터 컬렉션

다양한 유형의 트랜지스터가 있지만 가이드의 이 섹션에서는 가장 일반적인 것 중 하나인 바이폴라 접합 트랜지스터에 중점을 둘 것입니다. 일반적으로 바이폴라 접합 트랜지스터에는 NPN의 두 가지 유형이 있습니다. 및 PNP . 따라서 각 유형에는 고유 한 전자 기호가 있습니다.

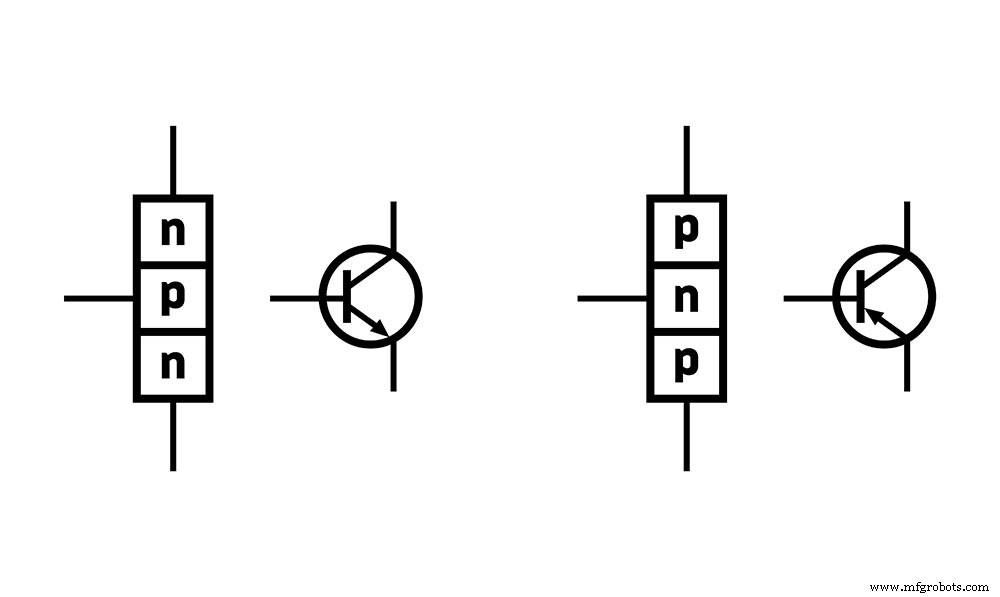

n–p–n 및 p–n–p 바이폴라 접합 트랜지스터

트랜지스터의 반도체 소자 특성을 변경하는 것은 트랜지스터를 만드는 첫 번째 단계입니다. 우리는 구조에 불순물을 도입하여 이를 수행합니다. 이 전도 변화 과정의 이름은 doping입니다. . P 부분은 NPN 또는 PNP 트랜지스터에서 더 긍정적인 반면 N 부분이 더 부정적입니다.

위 그림에서 BJT의 각 부분이 터미널에 연결되어 있음을 알 수 있습니다. 실제로 각 터미널에는 기능을 설명하기 위한 이름이 있습니다.

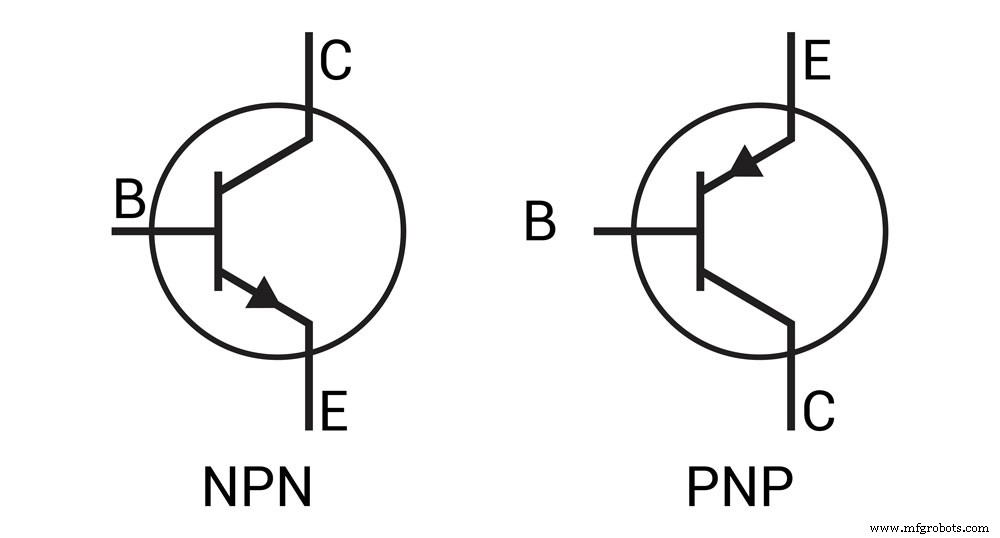

NPN 및 PNP 트랜지스터 기호

이름은 이미터(E)입니다. , 베이스(E) 및 수집가(C) . 트랜지스터 기호에서 화살표는 항상 이미터/베이스 연결의 일부입니다. 화살표가 가리키는 위치로 트랜지스터의 유형(NPN 또는 PNP)을 식별할 수 있습니다. NPN은 베이스에 양의 전압이 필요하고 PNP는 음의 전압이 필요합니다. 이는 NPN 트랜지스터를 음전하로 도핑하는 반면 PNP 트랜지스터는 양전하로 도핑하기 때문입니다.

도핑은 전자만 추가하는 것이 아닙니다. 그것은 또한 전자의 제거 또는 부재를 포함합니다.

트랜지스터 대 저항 - 트랜지스터의 기능

트랜지스터의 핵심 기능 중 하나는 증폭입니다. 작은 전압을 가져와 더 큰 전압으로 변환할 수 있습니다. 또한 저항 전달도 수행할 수 있습니다. 간단한 스위치 역할을 합니다. 결과적으로 산업 응용 분야에서 매우 유용합니다.

트랜지스터의 스위치 부분은 컬렉터와 이미 터 사이에 있습니다. 베이스와 이미 터 사이의 전압을 변경하면 스위치가 활성화되거나 비활성화됩니다. 예를 들어, 입력 전압이 0V이면 스위치가 열리고 출력 전압은 대부분 +10V가 됩니다. 그러나 입력이 +10V이면 스위치가 닫히고 유효 저항은 0이 되며 출력은 0V가 됩니다.

트랜지스터 대 저항기–저항기란 무엇입니까?

파란색 저항기

저항기는 가장 널리 사용되는 전자 부품 중 하나입니다. 우리는 다양한 전자 기기에서 그것들을 사용합니다. 저항기를 이해하려면 , 먼저 도체가 무엇인지 이해해야 합니다. 이다. 전기가 흐르도록 하는 모든 물질을 도체라고 합니다. . 금속과 같은 일부 재료는 다른 재료보다 전기를 더 잘 전도합니다.

반대로 어떤 물질은 전기가 잘 통하지 않습니다. 따라서 이러한 재료는 전기 흐름에 저항하고 저항을 생성합니다. 따라서 재료의 유효 저항값이 높을수록 재료를 통해 흐르는 전류 또는 전하가 줄어듭니다.

우리는 이러한 절연 또는 비전도성 재료를 사용하여 저항기를 만듭니다. 일반적으로 저항은 두 개의 핀이 있는 수동 부품입니다.

대부분의 저항기는 수동적이기 때문에 전자 회로에 배치하는 방향은 효율성에 영향을 미치지 않습니다.

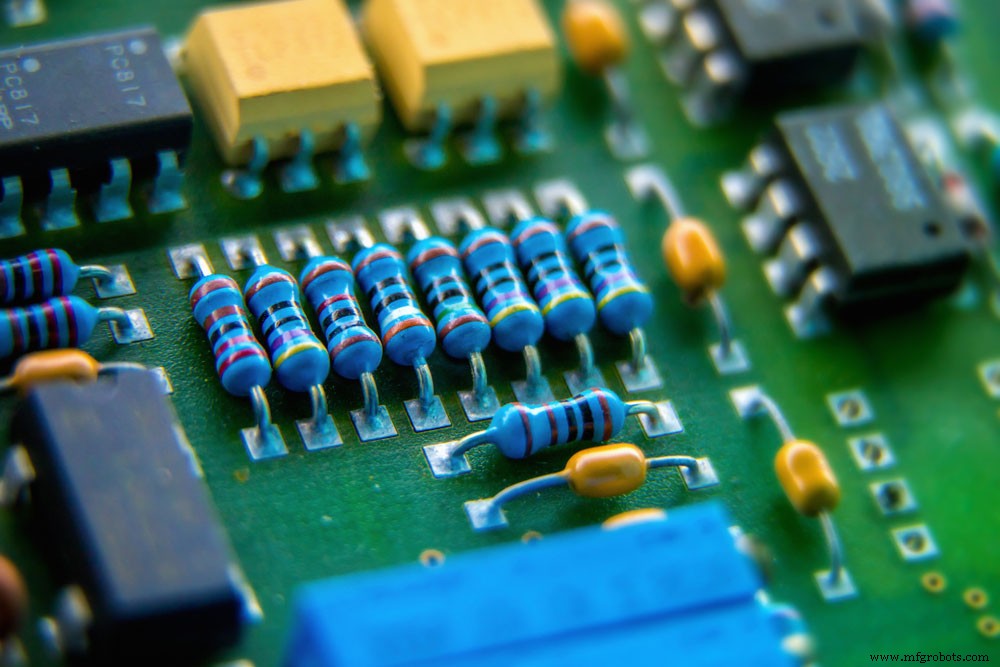

PCB의 저항기

요컨대, 저항기의 목적은 전자 회로의 전류 흐름에 저항하는 것입니다. 또한 신호의 강도를 조정하고 전압을 분배하는 데 사용할 수도 있습니다.

전기 저항은 전류가 도체를 통과하는 것이 얼마나 어렵거나 쉬운지를 보여주는 측정값입니다. 이 초기 저항을 옴이라고 하는 단위로 측정합니다.

따라서 위의 설명을 보면 트랜지스터와 저항의 차이점을 이해할 수 있습니다. 저항과 도체는 반대일 수 있지만 트랜지스터 대 저항은 그렇지 않습니다. 사실, 트랜지스터는 도체와 저항이 혼합된 것입니다.

그러나 저항기는 저항의 정도를 가질 수 있습니다. 실제로 일부 저항을 사용하면 저항의 양을 조정할 수 있습니다. 이들은 가변 저항으로 알려져 있습니다. 그러나 트랜지스터와 어떻게 다릅니까? 다음 섹션에서 다루겠습니다.

가변 저항기와 트랜지스터의 차이점은 무엇입니까?

트랜지스터 대 저항 - 가변 저항이란 무엇입니까?

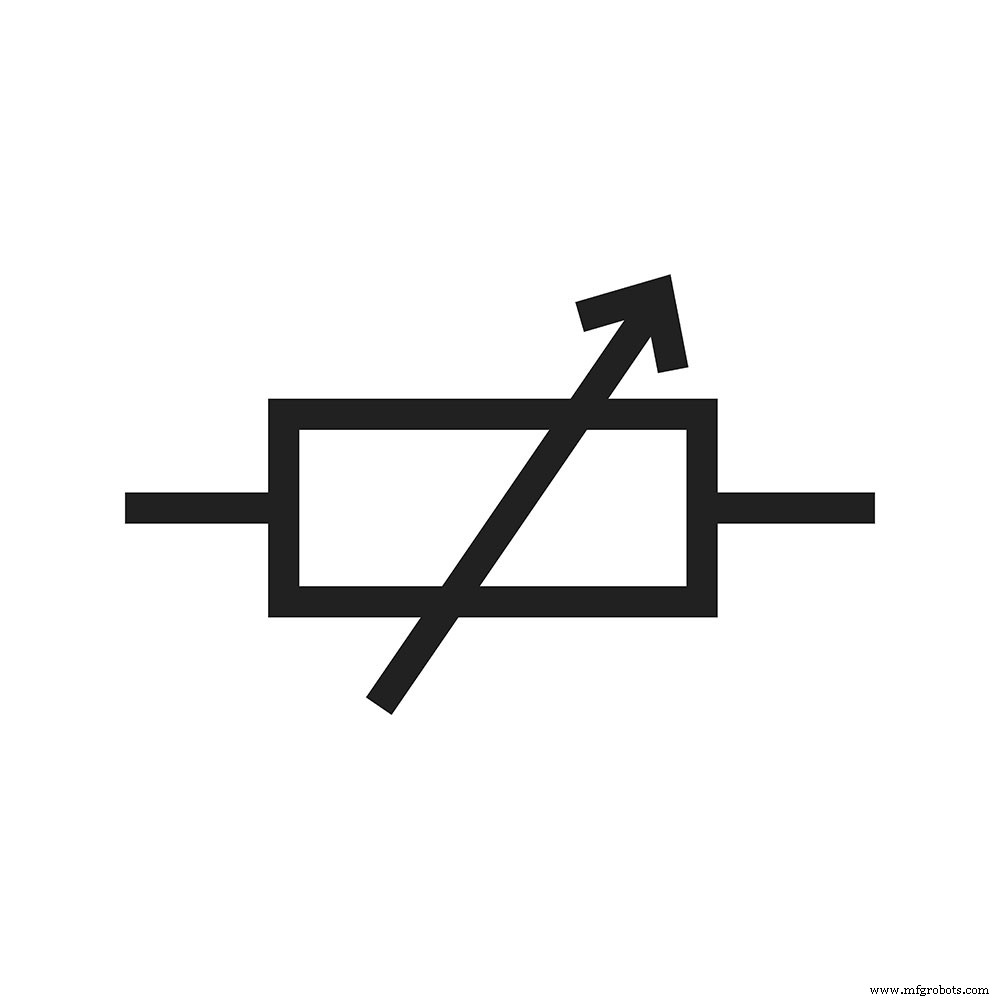

저항기의 핵심 기능은 전자 회로의 전류 흐름을 차단하고 전압 강하를 생성하는 것입니다. 이름에서 알 수 있듯이 가변 저항은 전류 흐름을 방해하는 수준을 변경할 수 있습니다. 가변 저항의 전자 기호는 대각선 화살표가 있는 직사각형/상자입니다.

가변 트랜지스터 기호

가변 트랜지스터는 경로와 두 개의 단자로 구성됩니다.

작동 원리에 따른 트랜지스터와 가변 저항의 차이점은 무엇입니까?

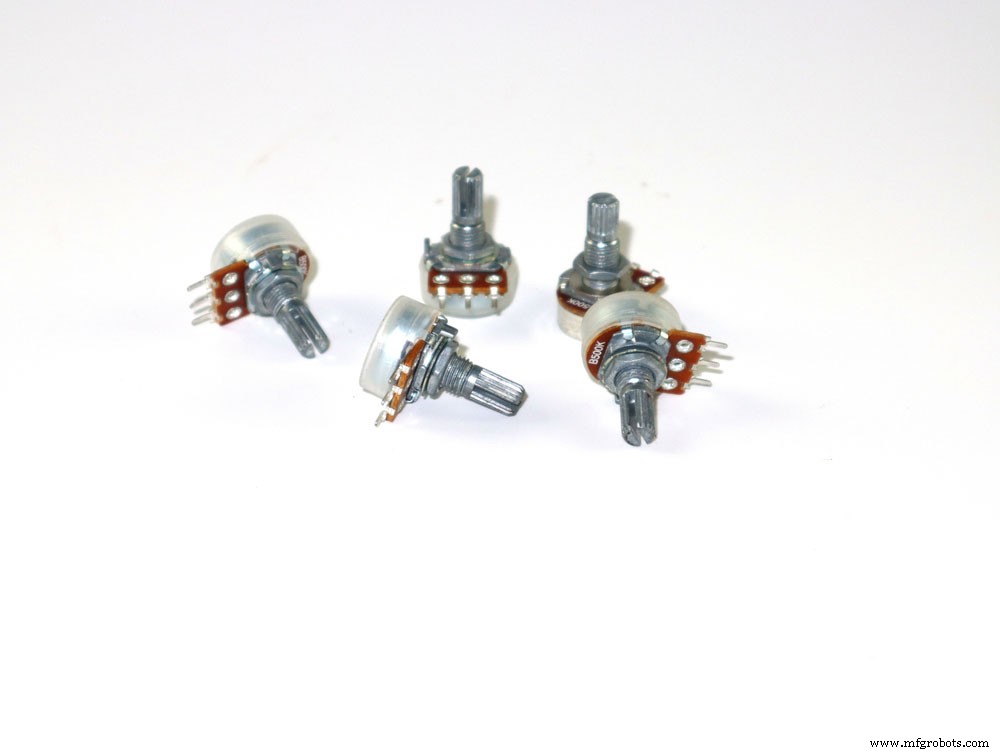

가변 저항기

기억해야 할 것은 저항이 선형 장치라는 것입니다. 반대로 트랜지스터는 비선형 구성 요소입니다. 이것은 그들의 기능에서 분명히 알 수 있습니다. 트랜지스터는 스위치(저항)와 증폭기 역할을 모두 할 수 있습니다. 반대로 저항에는 하나의 핵심 기능이 있습니다.

그러나 가변 저항과 트랜지스터 사이의 주요 유사점은 컬렉터 전류 및 이미터 전류는 가변적입니다.

단일 전구, 배터리 및 가변 저항으로 구성된 간단한 회로를 상상해 보십시오. 컨트롤을 돌리거나 저항을 밀면 전구에 대한 출력 전류의 강도가 증가하거나 감소합니다. 전구는 저항을 높이면 어두워지거나 저항을 낮추면 밝아집니다.

트랜지스터 대 저항기 - 용도의 차이

가변 저항에는 전위차계, 트림팟 및 가변 저항의 세 가지 유형이 있습니다. 원칙적으로, 그것들은 모두 약간의 차이점을 제외하고는 유사하게 작동합니다. 트랜지스터와 가변 저항의 주요 차이점을 이해하려면 가변 저항을 사용하는 위치와 방법을 탐색해야 합니다.

전위차계:무엇이며 어떻게 사용합니까?

전자 회로의 전위차계 아이콘

전위차계는 일반적인 3단자 가변 저항기입니다. 전위차계에는 3개의 서로 다른 연결 지점(단자)이 있습니다. 두 연결 사이의 저항을 변경할 수 있는 다이얼 또는 슬라이드로 구성됩니다. 연결 지점을 통해 다양한 구성이 가능합니다.

예를 들어 전자 회로를 두 번째 단자(입력)와 세 번째 단자(출력)에 연결할 수 있습니다. 이렇게하면 일반 가변 저항으로 사용할 수 있습니다. 그러나 세 단자를 모두 연결하고 전위차계를 전압 분배기로 사용할 수도 있습니다. 우리는 종종 LED 또는 기타 밝은 광원의 조광기로 회로에서 전위차계를 사용합니다.

트랜지스터 대 저항–Trimpot:이것이 무엇이며 어떻게 사용합니까?

흰색 배경의 Trimpot

누군가가 전위차계를 냄비라고 부르는 것을 들을 수 있습니다. 트림팟은 전위차계의 보다 압축된 버전입니다. 따라서 그 이름은 trimpot(트리머 전위차계)입니다. 미리 설정된 저항이라고 부를 수도 있습니다. 저항이 작기 때문에 저항을 조정하려면 드라이버가 필요합니다.

장착 옵션이 다른 여러 유형의 트림포트가 있습니다. 또한 다양한 조정 방향으로 가져올 수 있습니다. 예를 들어, SMD 장착으로 상단 조정 방향이 있는 트림포트를 가질 수 있습니다. 또한 단일 회전 또는 다중 회전 유형으로 찾을 수 있습니다. 단일 회전 트리머는 가장 비용 효율적이며 다중 회전 트리머는 더 높은 해상도를 제공합니다.

트랜지스터 대 저항기–가감 저항기:무엇이며 어떻게 사용합니까?

가감저항기

가변 저항은 가장 일반적인 가변 저항입니다. 전위차계 및 트림팟과 달리 터미널/핀이 두 개뿐입니다. 그러나 우리는 많은 동일한 응용 분야에서 가변 저항을 사용합니다. 전류를 제어하거나 입사 광원을 어둡게 하거나 전기 회로에 연결된 모터를 제어하는 ​​데 사용합니다. 가변 저항기는 전위차계처럼 보이지 않습니다. 측면에 조절 손잡이가 있습니다.

트랜지스터 대 저항기–트랜지스터 유형 및 용도

트랜지스터는 가변 저항과 거의 같은 방식으로 작동합니다. 차이점은 전류를 인가하여 트랜지스터의 저항을 제어할 수 있다는 것입니다. 따라서 우리는 종종 풀업 저항 또는 풀다운 저항과 함께 트랜지스터를 사용합니다. 반대로 가변 저항은 수동 아날로그 스위칭이 필요합니다. 그럼에도 불구하고 트랜지스터의 일부 응용 프로그램은 다음과 같습니다.

• 포토트랜지스터 광 펄스를 디지털 전기 신호로 변환할 수 있습니다. 보안 시스템, 판독기, 적외선 감지기 및 조명 제어에 편리합니다.
• 바이폴라 접합 트랜지스터 스위치, 필터, 정류기, 발진기 및 증폭기로 기능할 수 있습니다. 따라서 우리는 이를 휴대폰, TV 및 라디오 송신기에 통합합니다.
• 전계 효과 트랜지스터 약한 신호를 증폭할 수 있습니다. 그들은 제조 비용이 저렴합니다. 전압계 및 오실로스코프와 같은 테스트 장비에 사용합니다.
• 달링턴 트랜지스터 높은 전류 이득을 갖는다. 그들은 매우 민감하여 작은 머리카락에서 전류를 감지할 수 있습니다. 따라서 드라이버 칩 및 푸시 감지 버튼과 같은 소형 장치에 사용합니다.
• 멀티 에미터 트랜지스터 NAND 로직 게이트에 사용하는 특수 바이폴라 트랜지스터입니다.

결론

가이드의 이 지점에 도달했다면 트랜지스터 대 저항을 이해해야 합니다. 트랜지스터가 기능 및 사용 면에서 가변 트랜지스터와 어떻게 다른지 이해하면 도움이 될 것입니다. 이 가이드가 유용하기를 바랍니다. 언제나처럼 읽어주셔서 감사합니다.
