이중 스로우 릴레이 – 작동, 회로도 및 사용법

릴레이는 제어를 위해 Arduino 및 Raspberry Pi 보드와 인터페이스할 수 있는 장치를 제어하는 ​​데 필수적입니다. 전자 시스템에서 고전류 제어 회로를 사용하지 않아도 되므로 유용합니다. 전기 기계 또는 전기 제어 회로와 관련된 프로젝트가 있는 경우 반드시 이중 스로우 릴레이가 필요합니다. 그러나 릴레이가 많기 때문에 가장 좋은 릴레이를 찾는 것이 다소 어려울 수 있습니다. 다행히도 제어 프로젝트를 안내해 줄 전문가가 있습니다. 그러나 먼저 더블 스로우 릴레이에 대한 자세한 내용을 읽으십시오.

장대와 던지기

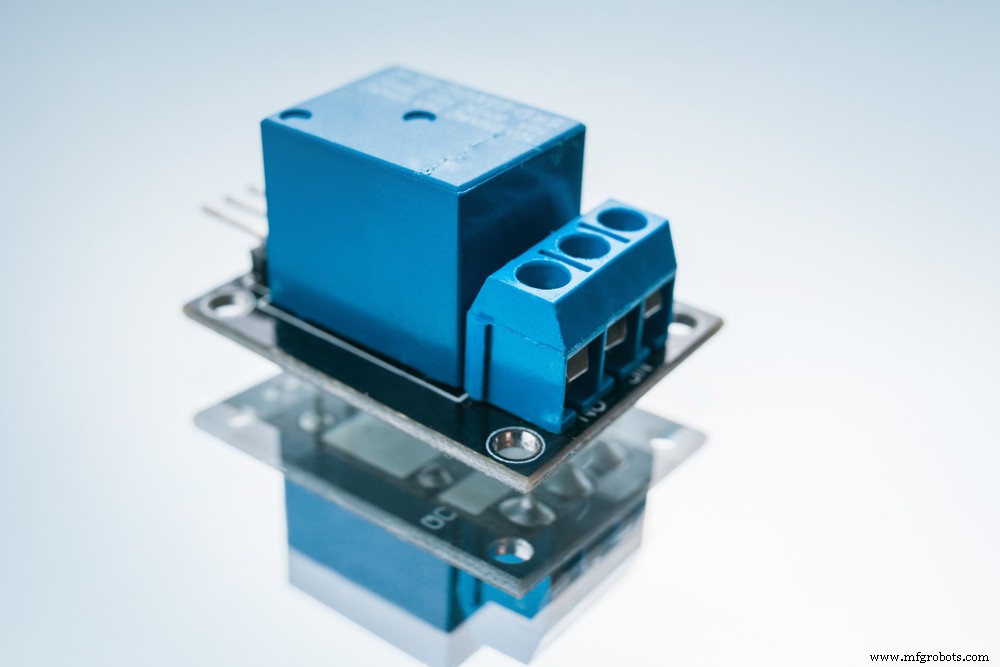

그림 1:전자 릴레이

극은 릴레이에 의해 제어되는 회로의 수입니다. 반면에, 던지기는 액추에이터의 극단적인 위치를 나타냅니다. 즉, throw는 각 릴레이 폴이 가질 수 있는 연결 수입니다.

예를 들어, 단일 극 스위치는 단일 전기 회로를 제어하는 ​​반면 이중 극 스위치는 두 개의 독립적인 과정을 제어합니다. 반대로 단일 스로우 스위치는 한 위치에서 회로를 닫는 반면 이중 스로우는 두 위치에서 제어합니다.

이제 다음 용어를 정의하겠습니다.

단극 단일 던지기

SPST 스위치에는 하나의 입력 단자가 있고 하나의 출력 단자(ON 또는 OFF)에 연결됩니다. 코일용 2개를 포함하면 4개의 단자가 있는 스위치입니다.

단극 이중 던지기

SPDT 스위치에는 3개의 단자가 있으며 2개의 출력 단자 중 하나에 연결됩니다. 코일용 2개를 포함하면 5개의 단자가 있는 스위치입니다.

쌍극 단투

DPST는 4개의 다른 터미널 또는 2개의 SPST 스위치가 동시에 작동하는 스위치입니다. 코일용 2개를 포함하면 6개의 단자가 있는 스위치입니다.

더블 폴 더블 던지기

DPDT 스위치에는 두 개의 SPDT 스위치에 해당하는 두 줄의 전환 터미널이 있습니다. 이 스위치는 코일용으로 2개를 포함하면 8개의 단자가 있습니다.

단극 이중 던지기

기능

• SPDT 릴레이
• 높은 스위칭 전류
• 상시 폐쇄 릴레이

도식

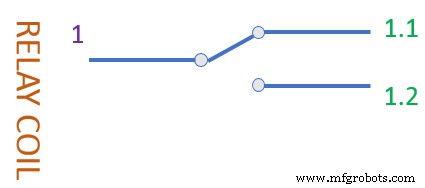

그림 2:단극 이중 스로우 릴레이 다이어그램

단극 쌍투 릴레이는 어떻게 작동하나요?

SPDT 릴레이 내부 구성에는 2개의 출력을 제어하는 ​​1개의 제어 입력 단자가 있습니다. 따라서 5개의 터미널이 있습니다. 두 개의 릴레이 접점, 하나는 폴용, 두 개는 던지기용입니다.

더 이해하기 위해 첫 번째 출력 단자를 출력 1, 두 번째 출력 단자를 출력 2라고 합시다. 정상 위치에서 OFF라고 가정해 보겠습니다. 한 출력은 연결되고 다른 출력은 연결 해제됩니다. 릴레이에 전원을 공급하면(코일 전압 제공) 릴레이 회로의 전력 흐름으로 인해 연결된 단자가 분리됩니다.

그 결과 입력 단자가 회로에 전원을 공급하는 다른 출력 단자에 연결됩니다. 릴레이 코일에 전원이 공급되지 않으면 한 단자는 평상시 닫힘(NC)이고 다른 단자는 평상시 열림(NO)입니다.

사용

Arduino 사용

Arduino와 함께 사용하려면 일반적으로 열림 스위치인 Grove-SPDT 30A 릴레이 모듈이 필요합니다. 주차등, 팬 등의 최신 기기를 제어할 수 있습니다.

라즈베리 파이 사용

• 이 설정을 위해서는 Raspberry Pi와 Grovepi 또는 Grovepi+가 필요합니다.
• 또한 개발 환경 구성을 완료해야 합니다.
• 셋째, Grove 케이블을 사용하여 센서를 Grovepi 소켓 D4에 연결합니다.
• 넷째, 데모 디렉토리로 이동합니다. 경로/GrovePi/Software/Python/

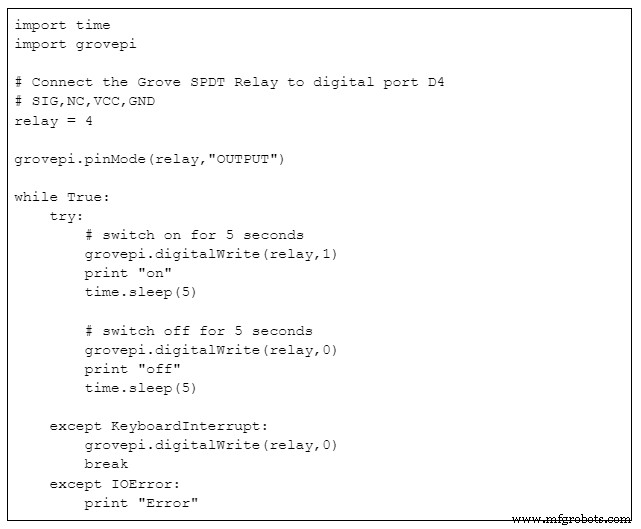

• 그리고 코드를 보려면:nano grove_spdt_relay.py # "Ctrl+x"를 눌러 종료합니다. #

• 데모 실행:Sudo python grove_spdt_relay.py

더블 폴 더블 던지기

DPDT 회로도

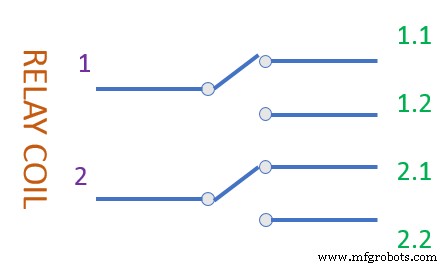

그림 3:이중 극 이중 던지기 기호

작동 방식

DPDT 릴레이에는 2개의 입력에 해당하는 4개의 출력이 있습니다. 또한 두 입력은 모두 출력 쌍과 마찬가지로 서로 격리되어 있습니다. 각 입력 단자는 상시 닫힘 단자(1.1)에 연결되고 다른 단자(1.2)는 상시 열림입니다.

유사하게, 두 번째 입력 단자는 상시 폐쇄 단자(2.1)에 연결됩니다. 또한 다른 터미널(1.2)은 일반적으로 열려 있습니다.

사용

DPDT 릴레이로 모터 방향 변경

그림 4:DPDT 릴레이로 모터 방향 변경

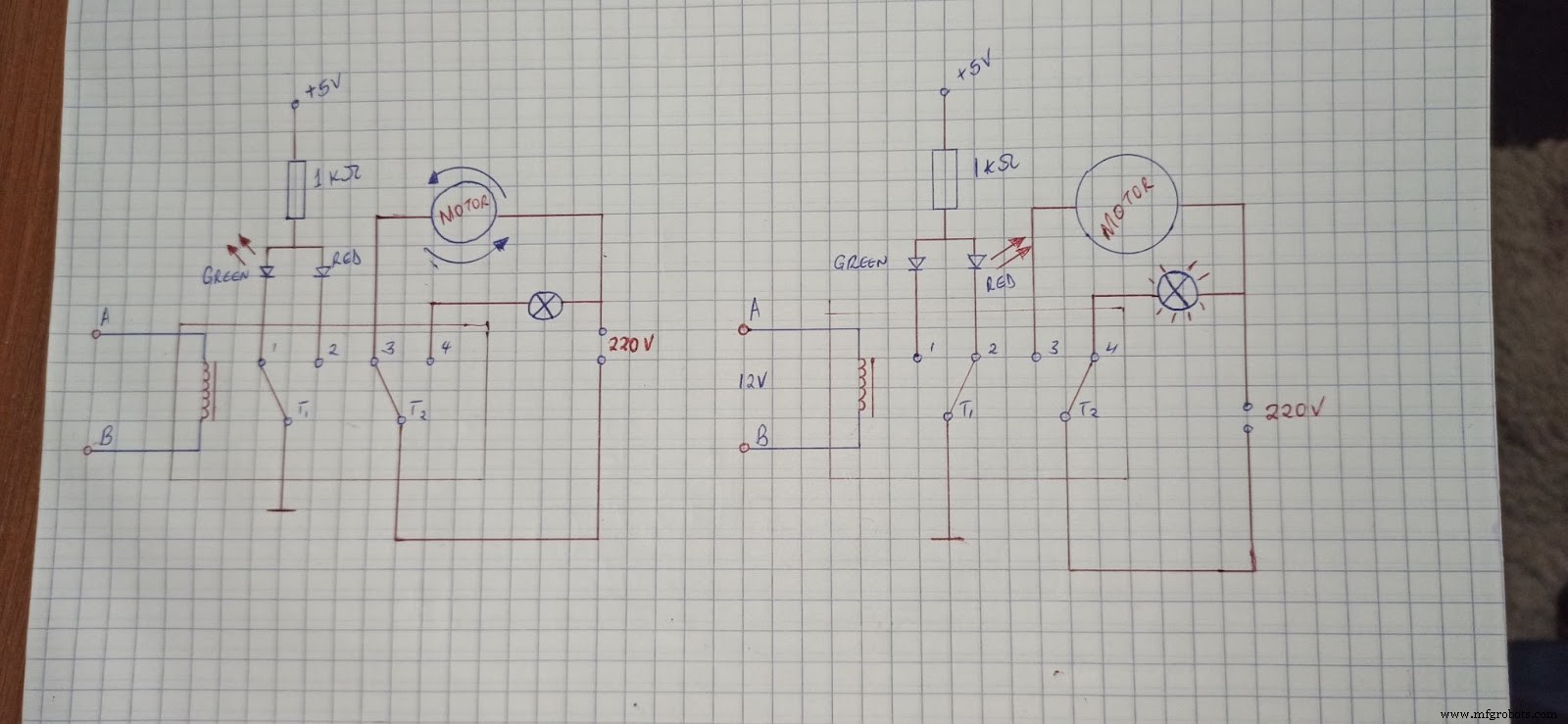

회로도 1에서 알 수 있듯이 전원에는 양극(T1) 단자와 음극(T2) 단자가 있습니다. 전원이 꺼지면 T1은 접점 1(및 4)에 연결되고 T2는 단자 2(및 3)에 연결됩니다.

이 상태에서 모터는 시계 방향으로 작동합니다. 릴레이 전원을 켜면 T1이 단자 2(및 3)에 연결됩니다. 또한 T2를 터미널 4(및 1)에 연결합니다. 이 상태에서 모터는 시계 반대 방향으로 작동합니다.

DPDT 스위치로 2개의 다른 부하 간 전환

그림 5:DPDT 스위치로 서로 다른 두 부하 간 전환

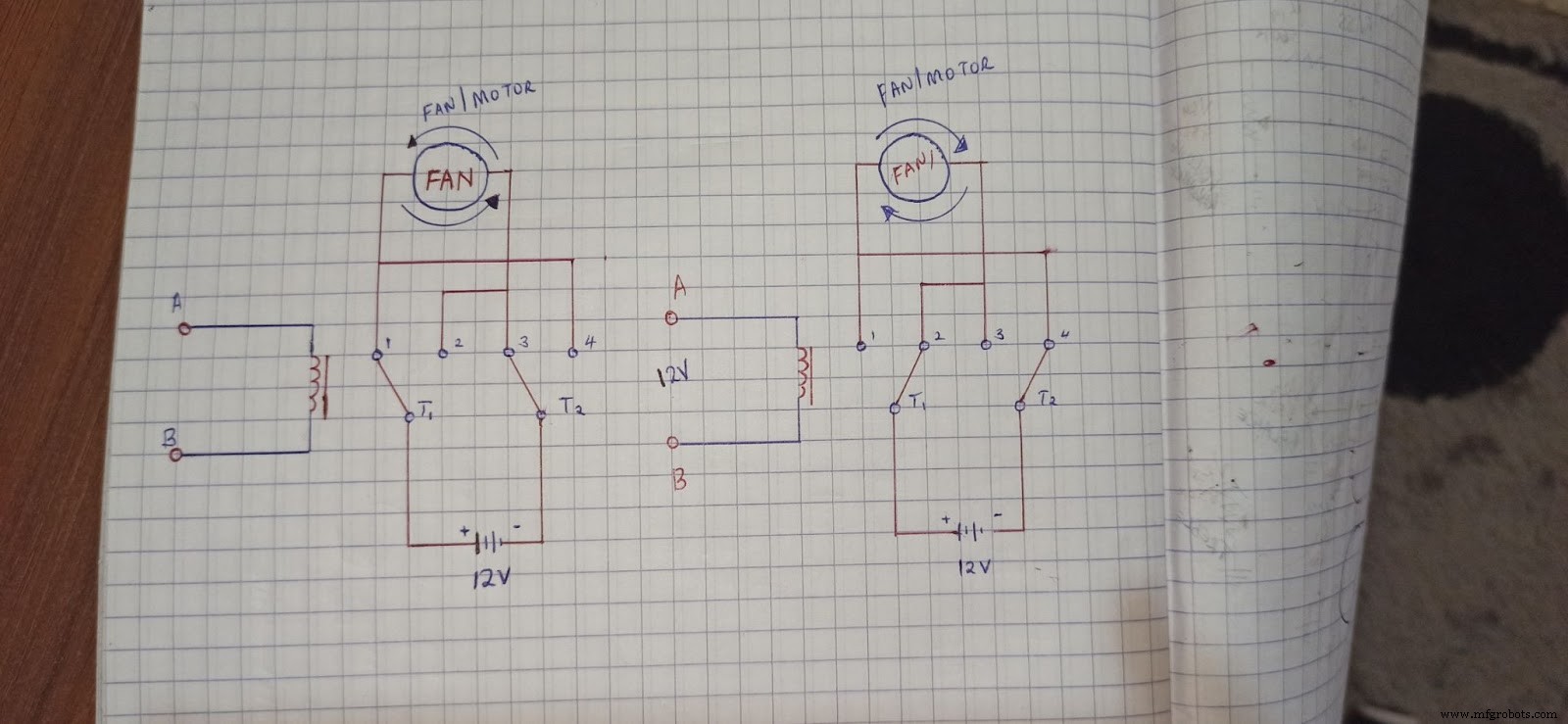

ON/OFF 대신 동일한 회로를 사용하여 두 개의 다른 부하에 전원을 공급할 수 있습니다. 우리의 경우 모터나 팬 중 하나만 켜도록 선택할 수 있습니다.

릴레이 코일에 전원이 공급되지 않으면 팬이 켜지고 녹색 LED가 켜집니다. 반대로 릴레이에 전원이 공급되면 빨간색 LED가 켜지고 모터도 켜집니다.

결론

다른 제어 회로 및 장치와 달리 릴레이는 구현이 간단하고 구입 비용이 저렴하며 내구성이 있으며 신뢰할 수 있습니다. 소형 원격 스위칭 또는 고전력 제어 회로에도 사용할 수 있습니다.

그러나 먼저 정격과 회로와 호환되는지 여부를 알아야 합니다. 마지막으로 릴레이 및 관련 회로에 대한 추가 설명이 필요한 경우 당사에 문의하십시오.
