MQ135 알코올 센서 회로 및 작동

MQ 일련의 가스 센서는 전기화학 센서와 함께 내부의 작은 히터를 활용합니다. 이러한 센서는 실온에서 사용되는 다양한 가스에 민감합니다. MQ135 알코올 센서는 깨끗한 공기의 전도도가 낮은 Sno2입니다. 목표 폭발성 가스가 존재하면 가스 농도가 상승함에 따라 센서의 전도도가 더 증가합니다. 간단한 전자회로를 이용하여 전도도 전하를 기체 농도의 출력 신호로 변환합니다.

MQ135 가스 센서는 암모니아, 황화물, 벤젠 증기, 연기, 그리고 다른 해를 끼치는 전체 가스. 비용이 저렴하고 다양한 애플리케이션에 적합합니다. MQ-2, MQ-3, MQ-4, MQ-5, MQ-6 등과 같은 다양한 유형의 알코올 센서가 있습니다.

알코올 센서란 무엇입니까?

알코올 센서는 공기 중 알코올 가스의 주의력을 감지하고 아날로그 전압은 출력 판독값입니다. 센서는 -10~50°C 범위의 온도에서 활성화될 수 있으며 전원 공급 장치는 150Ma~5V 미만입니다. 감지 범위는 0.04mg/L ~ 4mg/L로 음주 측정기에 적합합니다.

MQ-135 가스 센서

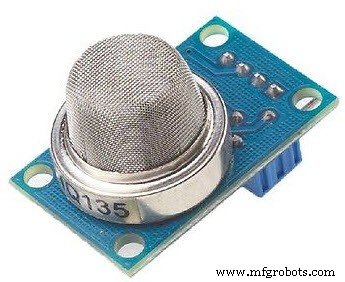

MQ-135 가스 센서는 암모니아 질소, 산소, 알코올, 방향족 화합물, 황화물 및 연기와 같은 가스를 감지합니다. 칩 MQ-3 가스 센서의 부스트 컨버터는 PT1301입니다. 이 가스 센서의 작동 전압은 2.5V ~ 5.0V입니다. MQ-3 가스 센서는 가스 감지 물질로 공기를 정화하기 위해 전도도가 낮습니다. 대기에서 오염 가스를 찾을 수 있지만 오염 가스의 농도가 증가함에 따라 가스 센서의 전도도가 증가합니다. MQ-135 가스 센서를 구현하여 연기, 벤젠, 증기 및 기타 유해 가스를 감지할 수 있습니다. 다양한 유해 가스를 감지할 수 있습니다. MQ-135 가스 센서는 저렴한 구매 비용입니다. MQ-135 센서의 기본 이미지는 아래 그림과 같습니다.

알코올 센서의 기본 핀 구성

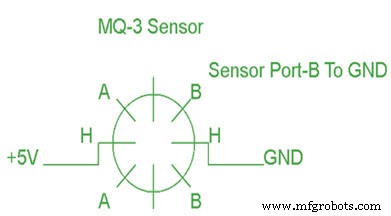

MQ-3 알코올 가스 센서는 A, H, B를 포함한 총 6개의 핀으로 구성되며 나머지 3개의 핀은 총 6개 중 A, H, B입니다. -핀은 4핀만 사용합니다. 2개의 핀 A, H는 가열용으로 사용되며 다른 2개의 핀은 접지 및 전원용으로 사용됩니다. 센서 내부에는 산화알루미늄, 이산화주석으로 구성된 가열 시스템이 있습니다. 열을 발생시키는 열 코일이 있어 열 센서로 사용됩니다. 아래 다이어그램은 MQ-3 알코올 센서의 핀 다이어그램과 구성을 보여줍니다.

작동 원리 및 회로도

MQ-135 알코올 센서는 이산화주석(SnO2), 산화알루미늄 마이크로튜브(측정 전극) 내부의 원근층 및 관형 케이스 내부의 발열체로 구성됩니다. 센서의 끝면은 스테인리스 스틸 망으로 둘러싸여 있고 뒷면에는 연결 단자가 있습니다. 호흡에 존재하는 에틸알코올은 발열체를 통과하여 아세트산으로 산화됩니다. 이산화주석 감지층의 에틸 알코올 캐스케이드로 저항이 감소합니다. 외부 부하 저항을 사용하여 저항 변동을 적절한 전압 변동으로 변환합니다. MQ 135 알코올의 회로도와 연결 배열은 아래와 같습니다.

MQ – 135 공기질 센서

공기질 센서는 가정과 사무실의 공기 중에 존재하는 유독 가스를 감지하기 위한 MQ-135 센서이기도 합니다. 센서 유닛의 가스 센서 층은 이산화주석(SnO2)으로 구성됩니다. 깨끗한 모발에 비해 전도율이 낮고 대기오염으로 전도율이 높아집니다. 공기질 센서는 암모니아, 질소 산화물, 연기, CO2 및 기타 유해 가스를 감지합니다. 공기 품질 센서에는 센서 회로의 부하 저항을 조정할 수 있는 작은 전위차계가 있습니다. 5V 전원은 공기질 센서에 사용됩니다.

공기질 센서는 신호 출력 표시기 명령입니다. 아날로그 출력과 TTL 출력의 두 가지 출력이 있습니다. TTL 출력은 마이크로컨트롤러의 IO 포트를 통해 액세스할 수 있는 낮은 신호 조명입니다. 아날로그 출력은 농도입니다. 즉, 전압 증가는 농도 증가에 정비례합니다. 이 센서는 수명이 길고 안정적인 안정성도 가지고 있습니다.

MQ 135 가스 센서의 응용

다음은 MQ 135 가스 센서의 응용 프로그램입니다.

<울>

대기 질 모니터

유해 가스 감지

국내 대기 오염 감지

산업 오염 감지

휴대용 대기 오염 감지

MQ 135의 특성

<울>

광범위한 유해 가스에 대한 우수한 감도

수명이 길고 비용이 저렴합니다.

암모니아, 벤젠, 황화물 가스에 대한 높은 감도를 나타냅니다.

간단한 구동 회로입니다.

이것은 MQ135 알코올 센서 회로도와 작동 작동 및 응용에 관한 것입니다. 기사에 제공된 정보가 프로젝트에 대한 지식과 이해를 얻는 데 도움이 되었기를 바랍니다. 또한 이 기사와 전기 및 전자 프로젝트와 관련하여 질문이 있는 경우 아래 섹션에 의견을 남길 수 있습니다. 다음은 질문입니다. MQ135 Arduino를 사용하여 Co2 및 O2 수준을 찾는 방법은 무엇입니까?
