CNC 선반 베드 설계: 트루 슬랜트 베드 vs 플랫베드 '플라잉 웨지' 선택 가이드

지난 글에서 CNC 선반 구매 시 스스로에게 물어야 할 질문들과 CNC 터닝 관련 일반 용어들을 다뤘습니다. 이번 글에서는 구매 고려사항을 이어가며, 두 가지 주요 베드 설계인 트루 슬랜트 베드(True Slant Bed)와 플랫베드 '플라잉 웨지(Flying Wedge)' 구성의 세부 사항을 논의하려 합니다.

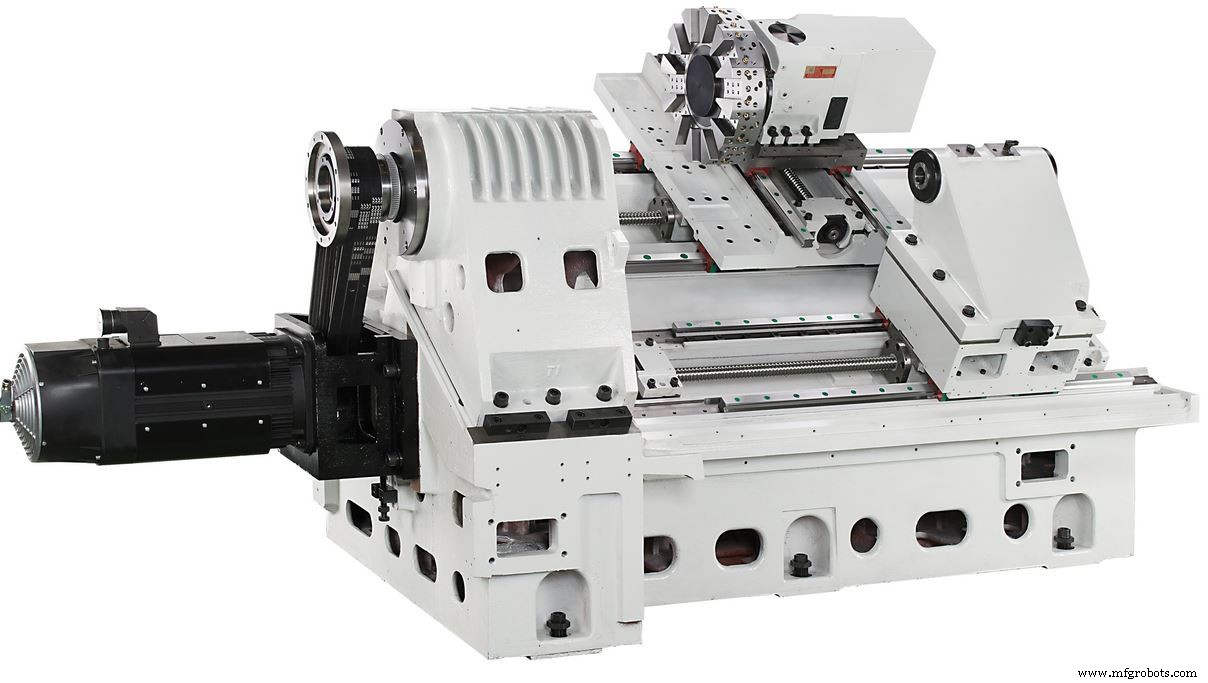

먼저 '트루 슬랜트 베드' 설계를 살펴보겠습니다. 플랫베드 '플라잉 웨지' 설계에서 '슬랜트'가 크로스 슬라이드에 볼트로 체결되는 웨지를 추가해 구현되는 것과 달리, 트루 슬랜트 베드 머신 주물은 슬랜트가 내장되어 제작됩니다. 이는 더 높은 강성과 열적 안정성을 제공할 뿐만 아니라 주물에 더 많은 전체 질량을 부여해, 더 작은 설치 면적(Footprint)에 더 무거운 머신을 만듭니다. 일반적으로 트루 슬랜트 베드는 30도와 45도 두 가지 슬랜트 각도로 제공되며, 60도 모델도 일부 있습니다.

트루 슬랜트 베드 설계에는 많은 장점이 있으며, 현대 CNC 선반에서 가장 일반적인 구성일 것입니다. 가장 잘 알려진 명백한 장점 중 하나는 칩 배출이 더 좋다는 점입니다. 가공 중 생성된 칩이 중력과 냉각수의 정상적 흐름에 의해 즉시 칩 베드 쪽으로 씻겨 내려갑니다. 이는 칩이 평평한 표면에 쌓이는 것을 방지해 고량 생산 애플리케이션에서 칩 제어에 도움이 될 뿐만 아니라, 웨이(ways) 및 기타 움직이는 부품의 과도한 마모를 줄여 머신 전체 수명 연장에도 기여할 수 있습니다.

트루 슬랜트 설계의 또 다른 장점은 더 큰 X축 이동량(X-axis Travel)입니다. 플랫베드 선반에서는 가이드 레일 길이가 주물의 수평 깊이에 한정되지만, 트루 슬랜트 베드 설계는 더 긴 X축 레일을 허용합니다. 정사각형 상자에서 직선 변의 길이는 일정하지만, 한 모서리에서 다른 모서리까지의 대각선 거리는 훨씬 더 깁니다. 슬랜트 베드 주물 설계도 마찬가지입니다. 이는 분명히 더 작은 머신 풋프린트에서 더 큰 부품 용량(Part Capacity)을 의미합니다. '플라잉 웨지' 설계도 볼트온 슬랜트 덕분에 기존 플랫베드보다 X축 이동량을 어느 정도 늘릴 수 있지만, 볼트온 방식에 내재된 강성 부족을 확대할 수도 있습니다. 견고한 주물 설계를 대체할 수는 없습니다.

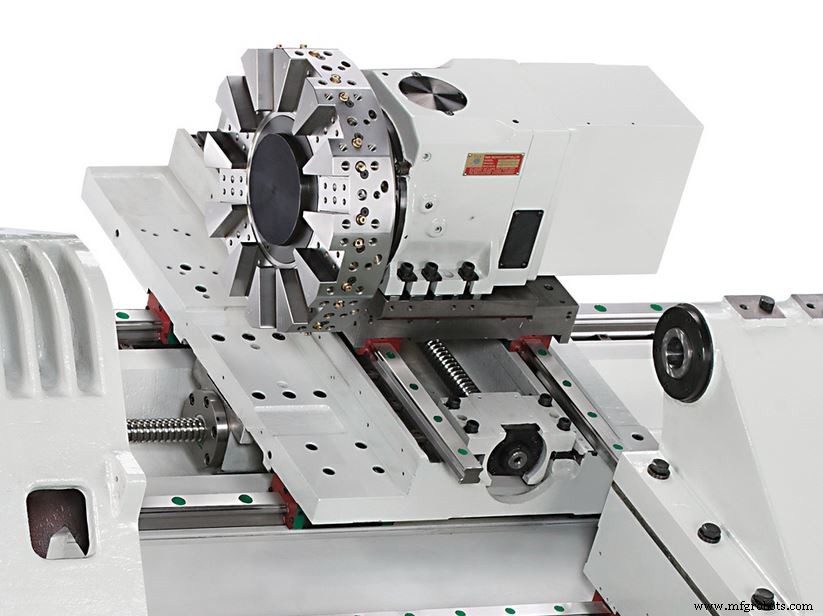

열역학(Thermal Dynamics)은 모든 가공 공정에서 큰 고려사항입니다. 베이스 주물의 각도 구성과 연장된 X축 가이드웨이는 더 나은 강성과 부품 정밀도를 제공합니다. 리니어 레일이 더 길기 때문에 터렛을 지탱하는 베이스 새들 캐스팅도 더 길어질 수 있어 터렛을 위한 훨씬 더 튼튼한 지지 기반을 제공합니다. 가공 중 머신 부품이 가열되기 시작하면, 헤드스톡, 테일스톡, 크로스 슬라이드가 모두 X축과 같은 30도, 45도, 60도 평면을 따라 성장합니다. 반면 플랫베드 '플라잉 웨지' 설계에서는 X축은 슬랜트에 장착되지만 나머지 머신 구성요소들은 수평 플랫베드 평면에 장착됩니다.
