비상 발전기 세트 – 건설, 설치, 유지 보수 및 배선

비상 발전기 세트 개요

(마누엘 볼로티냐)

비상 발전기 세트 소개

병원, 공항, 쇼핑몰, 사무실 건물 등은 매우 민감합니다. , 사람과 상품의 안전과 관련하여 , 정전 결함으로 인한 중간 (MV ) 및 저전압 (LV ) 유통 네트워크 고전압에서도 (HV ^[1] ) 전송 네트워크 .

정전 필수 부하로 지정된 통신 시스템, 비상 조명, 연기 배출 팬, 소방용 물 펌프장, 보안, 건물 및 기타 중요한 전기 시스템 및 장비의 조명이 필요한 경우 (또는 중요 ), 계속 실행 중 .

이러한 문제를 해결하려면 공통 솔루션 LV의 설치입니다. 디젤 비상 발전기 세트 , 응용 프로그램, 특성 및 설치 절차 IEC를 준수해야 합니다. ^[2] 표준 60034.

비상 발전기의 정격 전력 및 중성 접지

정격 전력 LV 디젤 비상 발전기 세트 ^[3] 운영 체제에 따라 다름 :대기 , 프라임 및 지속적 , ISO에 정의된 대로 ^[4] 표준 8528.

대기 상태 사용 가능한 전원 공급 발전기 세트에 의해 부하 값에 따라 다름 정상적인 전원 공급이 없는 경우 및 평균 전력 출력 70% 입니다. 비상 대기 전력 등급의 . 일반 작업 이 정권의 200시간입니다. 연간 최대 500시간 연간 .

총기 정권 사용 가능한 전원 공급 발전기 세트별 무제한 기간 동안 부하 값에 따라 다름 및 평균 전력 출력 70% 입니다. 최고 전력 등급 . 일반적인 최대 수요 100% 최고 등급 ekW ^[5] 10% 비상 시 과부하 기능 최대 o에 사용 f 12시간마다 1시간; 과부하 기능 연간 25시간을 초과할 수 없음 .

지속적인 체제에서 출력 가능 무제한 시간 동안 부하를 변경하지 않음 . 평균 전력 출력 70 – 100%입니다. 연속 전력 등급 . 일반적인 최대 수요 100%입니다. 연속 정격 ekW 100% 영업 시간 .

위에 명시된 정의에 따르면 동일한 생성기 세트 다른 정격 전력을 가짐 각 운영 체제에 대해 . 정격 전력 대기 체제에서 높음 정격 전력보다 총리 체제에서 , 높음 정격 전력보다 지속적인 체제에서 .

정격 전력 발전기 세트 main은 kVA로 정의됩니다. 또는 kW cos Φ(역률)의 경우 ^[6] =0.8 . 네트워크 주파수도 정의해야 합니다. (50Hz 또는 60Hz ).

표 1에는 정격 전력의 값이 예시로 나와 있습니다. (kVA ) 동일한 제조업체 및 동일한 제조 시리즈의 일부 발전기 세트 , 운영 체제에 따라 (f =50Hz ).

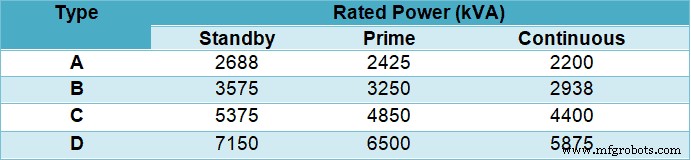

표 1 – 비상발전기의 운전체제에 따른 정격전력 설정의 예

LV 네트워크 발전기 세트 전기 공급 장치가 절연되어 있고 부하가 불균형 있습니다. , 발전기 권선의 중성점 ^[7] 직접 접지 이 중립 접지 시스템 이후 이러한 유형의 부하로 교류 발전기의 동작을 개선합니다. .

비상 발전기의 구성 및 구성요소

일반 고려사항

발전기 세트의 주요 구성요소 (그림 1 참조):

• 엔진
• 발전기
• 메인 어셈블리/프레임.
• 배터리 및 충전기 시작 중.
• 윤활 시스템.
• 라디에이터를 포함한 냉각 및 배기 시스템 .
• 연료 시스템.
• 전압 조정기
• 배기 배관 및 소음기.
• 제어 및 모니터링 패널.

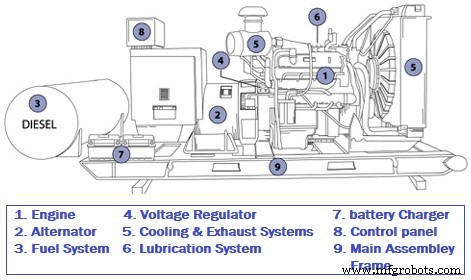

그림 1 - 생성기 세트의 주요 구성요소

엔진

엔진 ISO 표준 3046을 준수해야 합니다. 내연 기관, 4행정 사이클 및 일반적으로 디젤 연료입니다. (가스 연료 모델도 있습니다. ). 엔진의 힘 적합해야 합니다. 발전기의 정격 전력 .

엔진의 주요 구성요소 :

• 전자 속도 조절기 , 일반적으로 ± 0.25 변동
• 가속 제어 및 실행 및 정지 레버
• 표준 스틸 링 단단한 연결을 보장하기 위해 발전기 인클로저의 커플링 시스템에
• 플라이휠 및 탄성 결합 발전기 커플링용

엔진 시작하고 작동해야 합니다. 최대 로드 시 최소 8시간 다음에 10% 과부하 1시간 지정된 온도 조건에서 . 엔진에는 전기적 시동이 있어야 합니다. , 시간 10초를 초과할 수 없습니다. .

엔진 냉각 공기 또는 물의 순환에 의해 수행될 수 있음 , 폐쇄 회로에서 라디에이터로 . 엔진 개선 시작 기름, 물 또는 연소 공기를 고려해야 합니다. 예열 시스템 (일반적으로 저항기 ), 온도 상승과 함께 작동해야 합니다. 카터 그리스 .

발전기

발전기 동기식, 단상 또는 삼상, 자기 여기, 조절 및 환기; 발전기의 환기 축 동축 터빈에 의해 수행됩니다. .

발전기의 주요 특성은 다음과 같습니다.

• 정격 전압:230V (단상 교류 발전기 ); 400/230V (3상 교류 발전기 ).
• 정격 주파수:50Hz 또는 60Hz .
• 정격 전력(작동 체제에 따라 다름 - 섹션 2 참조).
• 역률:일반적으로 0.8 .
• 절연 등급:일반적으로 H .

절연 클래스 발전기 권선이 견딜 수 있는 최대 온도를 고려하여 IEC 표준 60085에 따라 설정됩니다. , 온도 이후 종종 주요 요인 절연 재료 노화에 기여 . 표 2에는 교류 발전기의 절연 등급이 나와 있습니다.

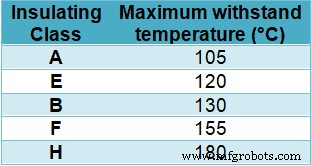

표 2 – 교류 발전기의 절연

고려해야 하는 교류 발전기의 기타 특성은 다음과 같습니다.

• 무선 간섭 억제.
• 고조파 왜곡:≤ 2% 오프로드; ≤ 3.5% 균형 로드 사용 .
• 전압 조절:±1.5% 오프로드 및 전체 로드 변형용 , 역률 8과 1 및 속도 변화 ± 4.5% .
• 최대 전압 복구 기능 3% 정격 전압 3초 이내 , 전체 로드 시 갑자기 적용 cos Φ =0.8 .
• 최대 300%의 단락 전류를 견디는 능력 정격 전류의 5초 동안 내부 보호 장치 작동 전 .

기타 구성요소 및 시스템

어셈블리 프레임 엔진 및 발전기 (심지어 일용 디젤 탱크도 ) 일반적으로 표준 강철 프로파일로 구성됩니다. , 전기 용접 및 진동 방지 지지대 설치될 것입니다; 이 프로필을 계산해야 합니다. 자체 수직 진동 약 7Hz여야 합니다. .

초기 배터리 납산입니다. 유형 및 배터리 충전기에 연결됨 유지보수 비용을 보장합니다. 배터리 일반적으로 제어 및 모니터링 패널에 설치됩니다. .

배기 파이프 소음기를 포함해야 함 (그림 2 참조) 및 엔진의 배기 출구에서 나가는 파이프까지의 유연한 연결 <강하다>. 소음기와 배관은 모두 알루미늄 시트로 덮인 유리솜으로 단열되어야 합니다. .

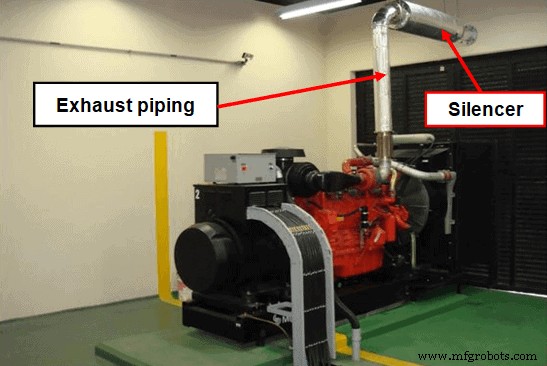

그림 2 - 발전기 세트의 배기관

연료 시스템 일일 탱크 포함 (레벨 표시기와 최대 및 최소 레벨 스위치 포함 ) 및 이러한 능력이 있어야 합니다. 발전기 세트를 보장합니다. 정해진 기간 동안 작동 , 최대 부하 정격 전력에서 확립된 운영 체제를 위해

이 시스템에는 최종 디젤 탱크, 일일 탱크의 이송 펌프( 수동 및 전기 ) 및 필요한 배관 .

제어 및 모니터링 패널

제어 및 모니터링 패널에서 다음 장비를 설치해야 합니다.

• 측정 장비(전류계, 전압계, 주파수 측정기 ).
• 제어 및 모니터링 장비:시작 및 중지 푸시 버튼; 오일 매니폴드; 수온계.
• 4가 있는 제어 스위치 위치:자동/수동/테스트/서비스 중단 .
• 발전기 세트 자동 시스템을 시작 및 중지합니다.
• 교류기 보호용 회로 차단기.
• 모니터링 램프.
• 비상 종료 엔진 시스템.
• 배터리 충전기(섹션 3.4 참조).
• 발전기 세트의 모든 보조 구성요소에 대한 제어 및 모니터링 장비.

비상 발전기 세트 설치 절차

발전기 세트 일반적으로 실내에 설치됩니다. , 전용 공간에서 , 수신 및 배출 그릴과 함께 제공되어야 합니다. , 장비 냉각에 필요한 공기 흐름을 보장하기 위해 계산됨 .

외부 에어 그릴 라디에이터에 면하게 설치 쉽게 분해할 수 있습니다. 발전기 세트 제거용 . 발전기 세트 냉각에 필요한 공기 흐름을 보장할 수 없는 상황에서 라디에이터 분리를 설치해야 합니다. 엔진에서 .

이러한 상황에서 발전기 세트 냉각 밀접 회로의 담수 순환을 통해 이루어집니다. , 원심 펌프 사용 . 온도 온도 조절 제어 및 방열 라디에이터에 의해 달성됩니다. , 기본 회로에 설치 및 팬 . 라디에이터 낮은 소음 수준이 있어야 합니다. 진동 방지 지지대에 장착해야 합니다. .

그림 3은 위에서 설명한 내용의 예입니다.

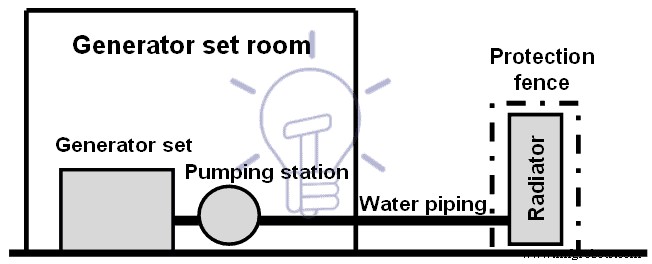

그림 3 – 분리된 라디에이터가 있는 발전기 세트의 설치 방식

노이즈 수준인 경우 발전기 세트 소음 규정에 따라 너무 높음 , 즉 장비가 옥외에 설치된 상황에서 , 발전기 세트는 인클로저 내부에 설치되어야 합니다. , 그림 4와 같이.

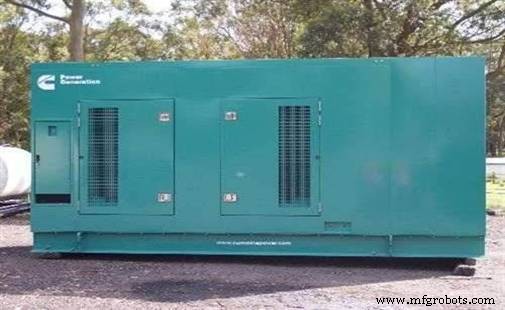

그림 4 – 인클로저 내부에 설정된 발전기

비상 발전기 세트 유지 관리

섹션 1 제너레이터 세트 참조 중요한 역할을 하다 사람과 물품의 안전 특정 전기 설비는 이러한 이유로 정확한 유지 관리 프로그램을 수립하는 것이 중요합니다. 다음을 포함해야 합니다.

• 한 달에 한 번 또는 한 달에 두 번 4시간 동안 오프로드 조건에서 실행 (필요할 때 실행되도록 ).
• 수동 실행.
• 네트워크 전압이 없는 경우 발전기 세트를 시작하고 자동 인버터 스위치의 기능을 확인합니다.
• 육안 검사.
• 중성 및 모든 금속 부품의 접지 연결 확인
• 오일 레벨 확인 및
• 배터리 상태(육안 검사, 소자의 전압 측정, 전해질 상태).

발전기 시작. 자동 이체 시스템

발전기 세트 시작 자동할까요? , 저전압 또는 음의 시퀀스 전압이 있는 경우 전원 공급 장치 네트워크 자동화 시스템을 통해 수행됩니다. 발전기 세트 제어 및 모니터링 패널에 설치 . 이 자동화 시스템 연결 해제 및 중지도 제공합니다. 발전기 세트 네트워크 전압이 정상으로 돌아올 때 .

위의 참조 자동 시스템 자동 이체 시스템을 제어합니다. , 이하 자동 인버터 스위치라고 함 , 다수의 시작 연속 시도를 보장해야 합니다. (3보다 작지 않음 ) 시행 간 시간 필요한 시간입니다. 배터리 재생용 .

자동 인버터 스위치 , 바람직하게는 주 수신 교환기에 설치해야 합니다. , 전송을 제공해야 함 필수 부하 발전기 세트로 네트워크 전압 장애일 때 전원 공급 발생하고 해당 부하의 재전송을 제공합니다. 네트워크 전원 공급 장치 상황이 정상으로 돌아왔을 때 .

자동 인버터 스위치 2로 만들 수 있음 다음 장비 중:

• 회로 차단기.
• 부하 스위치.
• 접촉기.

이러한 장비에는 기계적 및 전기적 연동이 있어야 합니다. 네트워크와 발전기 세트 간의 병렬 연결을 피하기 위해 .

모든 스위치보드 분리 장비가 있어야 합니다. (회로 차단기, 부하시 스위치, 접촉기 ) 부하 분할 필수 사이 및 필수 , 이러한 부하를 방지하려면 권한 발전기 세트에 의해 .

그림 5는 전송 시스템의 개략도의 예를 보여줍니다.

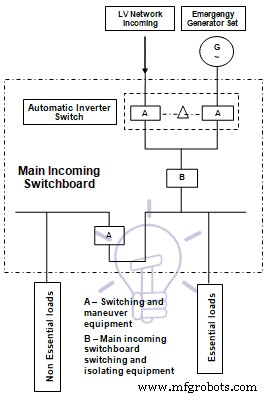

그림 5 – 전송 시스템의 개략도

휴대용 발전기의 배선 및 연결

휴대용 발전기를 가정 공급 시스템에 배선 및 연결할 수 있습니다. 여기에서 세 가지 방법으로 .

^[1] HV :U_s ≥ 60kV; MV :1kV s ≤ 49.5kV; LV :U_s ≤ 1kV . U_s 네트워크의 정격 전압입니다.

^[2] IEC :국제전기기술위원회.

^[3] 이하에서는 발전기 세트라는 표현을 사용할 것입니다. LV 디젤 비상 발전기 세트 참조 .

^[4] ISO :국제표준화기구.

^[5] 에크 :전기적 유효 전력.

^[6] cos Φ :역률.

^[7] 섹션 3.3을 참조하십시오.

저자 소개:Manuel Bolotinha

-전기 공학 면허 – 에너지 및 전력 시스템(1974 – Instituto Superior Técnico/University of Lisbon)
– 전기 및 컴퓨터 공학 석사 학위(2017 – Faculdade de Ciências e Tecnologia/Nova University of Lisbon)
– 변전소 및 전력 시스템의 수석 컨설턴트 전문 강사
