터널 및 창고용 고다운 배선 회로 완벽 가이드

고다운 배선 회로도 및 작동 원리

고다운 배선 회로는 터널형 구조, 창고, 긴 복도, 여러 개의 방과 구역이 있는 대형 창고 등에서 필수적으로 사용됩니다.

과거에는 한 번에 하나의 부하(전구)만 켤 수 있어 전력 소비를 절약하는 최선의 선택이었습니다. 하지만 최근에는 적은 에너지를 소비하는 CFL 및 LED 전구가 보편화되면서, 배선의 복잡성 때문에 전력 소모를 감수하고 이 방식은 잘 사용되지 않게 되었습니다.

이 배선 설치 튜토리얼에서는 SPST(단극 단투, 1로 스위치) 1개와 SPDT(단극 쌍투, 2로 스위치) 2개를 사용하여 3개의 전구를 제어하는 방법을 설명합니다.

• 관련 배선: 기숙사 배선 회로도 및 작동 원리

고다운 배선 회로

필요 부품:

부품	정격	수량
MCB(누전차단기)	120V 또는 230V, 5A	1
1로 스위치 (SPST)	5A	1
2로 스위치 (SPDT)	5A	2
전구	40W	3
전선 규격	1.2mm PVC	2롤

설치 절차:

1. 메인 차단기를 내려 주 전원이 차단되었는지 확인합니다.
2. 모든 스위치를 접지 단자에 연결합니다(도면 미표시).

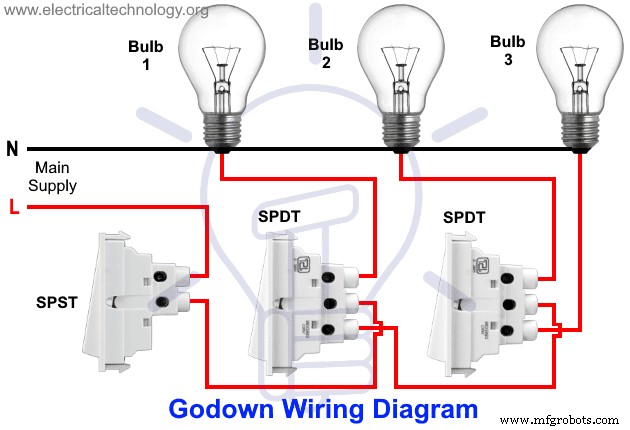

3. MCB에서 중성선을 세 개의 램프에 직접 연결합니다(도면 참조).
4. 상선(활선)을 SPST 스위치의 첫 번째 단자에 연결합니다.
5. 첫 번째 SPDT 스위치의 공통(가운데) 단자를 SPST 스위치의 두 번째 단자에 연결합니다.
6. 첫 번째 SPDT 스위치의 상단 단자를 첫 번째 램프에 연결합니다.
7. 첫 번째 SPDT 스위치의 하단 단자를 두 번째 SPDT 스위치의 공통(가운데) 단자에 연결합니다.
8. 두 번째 SPDT 스위치의 상단 및 하단 단자를 각각 두 번째, 세 번째 램프에 연결합니다.

작동 원리:

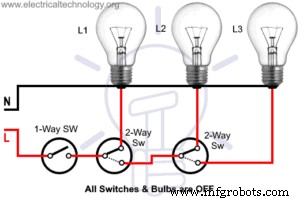

이는 순차적인 스위칭 방식입니다. 사람이 첫 번째 방이나 구역에 진입하면, 첫 번째 SPST 스위치가 OFF 위치에 있으므로 모든 조명 점은 꺼져 있습니다.

이후 동작은 다음과 같습니다:

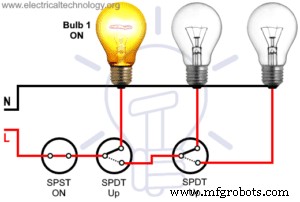

• SPST 스위치를 ON → 첫 번째 램프 점등
• 첫 번째 SPDT 스위치를 ON → 두 번째 램프 점등, 첫 번째 램프 소등

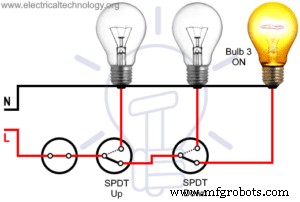

• 두 번째 SPDT 스위치를 ON → 세 번째 램프 점등, 두 번째 램프 소등

마찬가지로 복귀 시:

마지막(두 번째) SPDT 스위치를 OFF → 두 번째 램프 점등, 세 번째 램프 소등, 이런 식으로 첫 번째 SPST 스위치까지 돌아와 전체 회로를 끌 수 있습니다.

아래 애니메이션은 고다운 배선의 작동 과정을 보여줍니다.

필요에 따라 위의 터널 및 고다운 배선 회로도를 따라 여러 개의 스위치와 램프를 확장 적용할 수 있습니다. 각 스위치와 램프의 정격이 동일하고 한 번에 하나의 부하만 동작하므로, 부하 정격에 맞는 적절한 전선 굵기, MCB, 스위치 정격을 선정해야 합니다.

고다운 배선의 장단점

장점

• 한 번에 하나의 부하만 켜지므로 에너지를 절약할 수 있습니다.
• 다음 조명을 켜면 이전 조명이 자동으로 꺼집니다.
• 전력 절약뿐만 아니라 소등 관리의 편의성도 제공합니다.

단점

• 두 개 이상의 조명 점을 동시에 켤 수 없습니다.
• 배선 구조가 복잡합니다.

다음은 고다운 배선의 작동과 원리를 보여주는 영상입니다.
