BJT 바이어싱 마스터하기: 신뢰성 있는 증폭을 위한 기법, 팁, 트러블슈팅

증폭 능력을 가진 전자 회로는 BJT가 바이어싱을 거치면 더 효율적으로 수행할 수 있습니다. 일반적으로 이 공정은 단자에 외부 전압을 가해 장치를 원하는 상태로 스위칭하는 것을 포함합니다. 많은 회로 설계는 올바른 입력 전류와 전압 레벨을 분배하기 위해 저항을 일반적으로 사용합니다. 다양한 BJT 바이어싱 기법은 특정 특성을 제공하며, 다른 것들은 열 폭주를 방지합니다. 결과적으로 이는 증폭 응용 분야에서 매우 유용합니다.

이 글에서는 BJT 바이어싱 기초와 회로 구현을 안내해 드리겠습니다. 한번 살펴보시죠!

BJT 바이어싱이란?

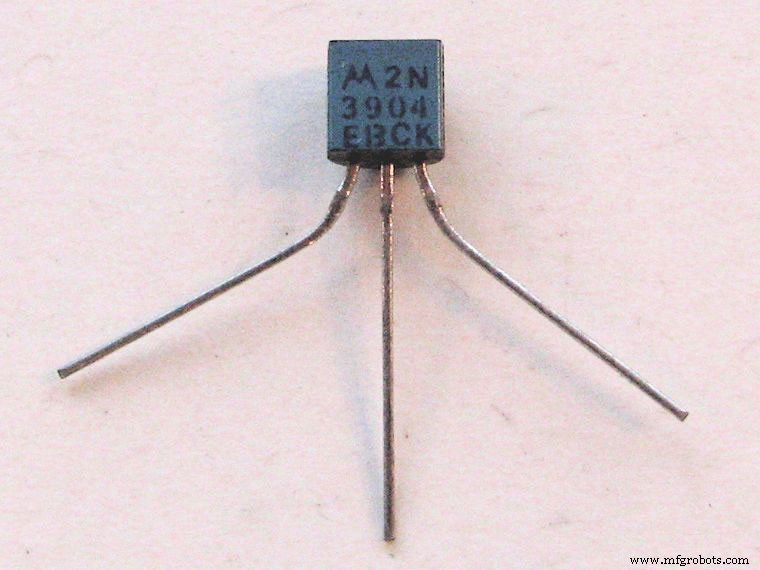

이 이미지는 양극성 접합 트랜지스터를 보여줍니다.

출처: Wikimedia Commons

일반적으로 트랜지스터 바이어싱은 BJT의 베이스와 이미터 단자에 특정 전압을 가해 효율과 성능을 개선하는 것을 포함합니다. 이 경우 공정은 트랜지스터가 트랜지스터 회로에서 AC 입력 신호를 증폭할 수 있게 합니다. 따라서 BJT 바이어싱은 이미터-베이스 접합을 순방향 바이어스 상태로 설정합니다. 한편 베이스-컬렉터 접합은 역방향 바이어스 상태로 구성됩니다. 따라서 활성 영역에서 작동합니다.

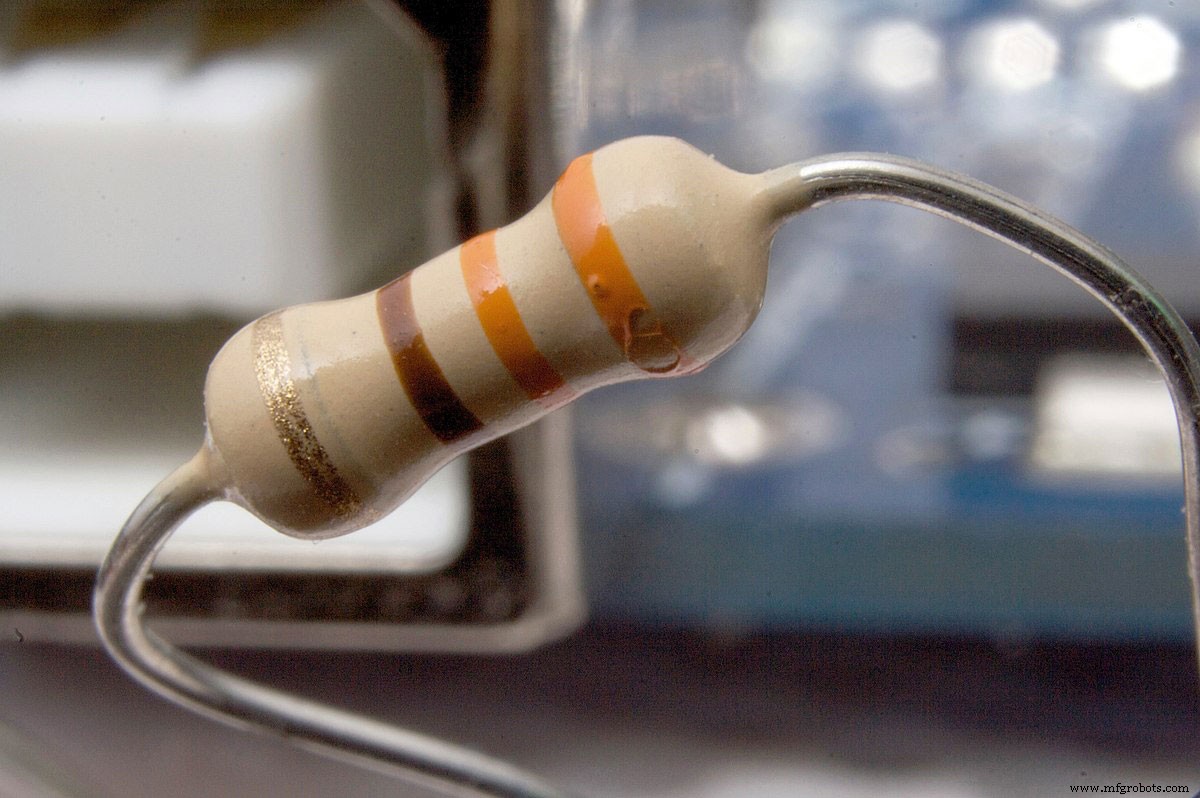

BJT 바이어싱은 올바른 전압 레벨을 분배하기 위해 저항에 의존합니다.

출처: Wikimedia Commons

또한 컬렉터 저항은 컬렉터-이미터 전압이 게르마늄 트랜지스터의 경우 0.5V, 실리콘 트랜지스터의 경우 1V를 초과할 수 있는 정격을 가져야 합니다.

베타 BJT

양극성 접합 트랜지스터의 전류 흐름 과정을 보여주는 이미지

출처: Wikimedia Commons

베타(β)는 베이스 전류와 컬렉터 증폭 레벨 사이의 장치 전반적인 감도를 나타냅니다. 또한 장치의 이득을 식별할 수 있습니다. 예를 들어 β 값이 100과 일치하면 트랜지스터의 베이스 전류가 100배 증폭됩니다. 물론 이 요소는 양극성 접합 트랜지스터가 순방향 활성 상태에서 작동할 때 생성됩니다.

BJT 바이어싱 회로

증폭 목적으로 유용한 BJT 바이어싱 회로 몇 가지 예를 포함했습니다.

고정 바이어스(Fixed bias)

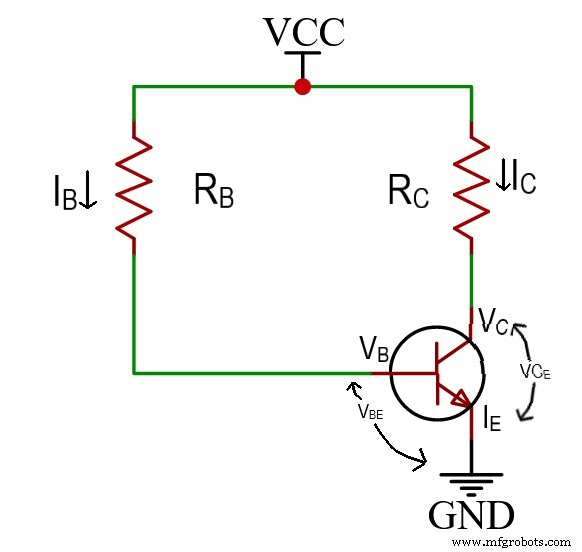

고정 바이어스 회로도.

회로도에서 볼 수 있듯이 베이스 저항(R_B)이 V_CC와 베이스 단자에 연결됩니다. 이 경우 R_B 양단의 전압 강하로 이미터-베이스 접합이 순방향 바이어스 상태가 됩니다. 다음 공식이 I_B 값을 결정합니다.

고정 바이어스 유형 회로에서 V_CC와 V_BE 모두 고정된 값을 가집니다. 한편 R_B는 일정하게 유지됩니다. 결과적으로 I_B도 연속적인 값을 가지며 제한된 동작점을 초래합니다. 따라서 이 바이어스 유형은 β+1 안정도 요인으로 인해 열적 안정성이 좋지 않습니다.

이는 트랜지스터의 β-파라미터 예측 불가능성 때문에 발생합니다. 특히 유사한 모델과 트랜지스터 유형에서도 크게 다를 수 있습니다. β가 변하면 I_C도 변합니다. 따라서 이 β 의존적 바이어스 유형은 트랜지스터 속성과 온도 변화로 인해 동작점 변화를 경험할 수 있습니다.

전반적으로 고정 베이스 바이어스 회로는 최소한의 부품으로 단순한 설계를 가집니다. 회로에서 R_B 값을 조정하면 활성 영역의 동작점을 변경할 수 있습니다. 또한 이미터-베이스 접합에 저항이 없으므로 소스에 부하가 없습니다. 결과적으로 이 회로는 스위칭 응용 분야를 가집니다.

이 회로의 전압과 전류에 대한 방정식은 다음과 같습니다:

컬렉터-베이스 바이어스(Collector-to-base bias)

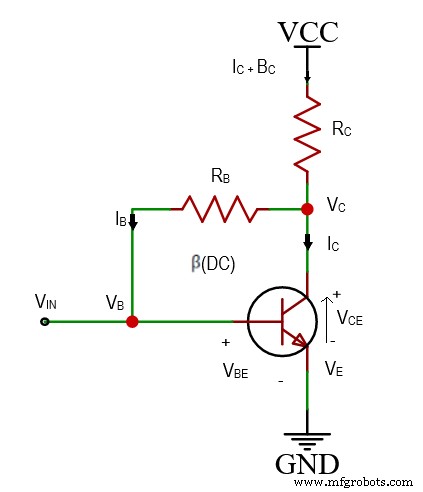

컬렉터-베이스 바이어스 설계를 나타내는 회로도.

이 컬렉터-베이스 바이어스 설정에서 두 저항은 β 값에 관계없이 트랜지스터의 활성 영역에 DC 바이어스를 공급합니다. DC 바이어스가 컬렉터 전압(V_C)에서 오기 때문에 우수한 안정성을 보장합니다.

공급 전압 레일(V_CC) 대신 베이스 바이어스 저항(R_B)이 트랜지스터의 컬렉터(C)에 연결됩니다. 컬렉터 전류가 증가하면 컬렉터 전압이 감소합니다. 결과적으로 베이스 드라이브가 감소하여 컬렉터 전류가 줄어듭니다. 이는 트랜지스터의 Q-포인트가 고정되도록 보장합니다. 따라서 컬렉터 피드백 바이어싱 기법은 트랜지스터 주변에 음성 피드백을 생성합니다. R_B가 출력에서 직접 입력을 끌어와 입력 단자에 분배하기 때문에 발생합니다.

부하 저항(R_L) 양단의 전압 강하가 바이어싱 전압을 생성합니다. 따라서 부하 전류가 증가하면 부하 저항 양단에 큰 전압 강하가 발생합니다. 한편 컬렉터 전압이 감소합니다. 이후 베이스 전류(I_B)가 감소하여 I_C가 원래 값으로 되돌아갑니다.

컬렉터 전류를 감소시키면 역반응이 생성됩니다. 이 경우 이 바이어싱 접근법을 자기 바이어싱(self-biasing)이라고 합니다. 전반적으로 이 설계는 많은 앰프 프로젝트에 훌륭한 응용을 제공합니다.

컬렉터-베이스 바이어스 회로 방정식은 아래에서 찾을 수 있습니다:

이미터 저항이 있는 고정 바이어스(Fixed bias with emitter resistor)

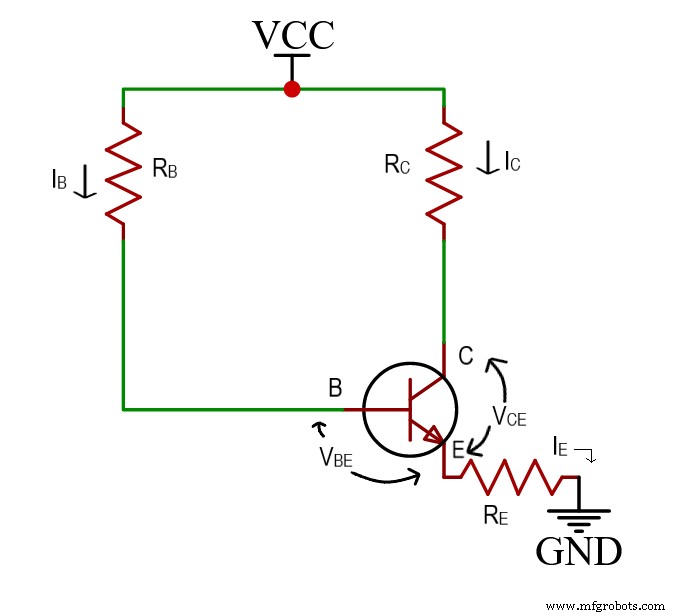

이미터 저항이 있는 고정 바이어스 회로도.

회로도는 외부 저항(R_E)으로 트랜지스터의 이미터에 연결된 고정 바이어스 네트워크를 보여줍니다. V_BE가 일정한 상태에서 온도가 상승하면 이미터 전류가 증가합니다. 하지만 증가한 이미터 전류(I_E)는 이미터 전압(V_E = I_ER_E)을 높여 베이스 저항(R_B) 양단의 전압을 감소시킵니다.

아래 방정식은 베이스 저항 양단의 전압을 결정합니다.

한편 아래 공식으로 베이스 전류를 결정할 수 있습니다:

이는 베이스 전류를 감소시켜 I_C가 I_B와 일치하므로 컬렉터 전류가 감소합니다. 공식 I_C = α I_E (α는 1과 같음)가 컬렉터와 이미터 전류를 정의합니다. 결과적으로 이는 온도 상승에 따른 이미터 전류 증가를 상쇄하여 안정된 동작점을 보장합니다. 대체 유형의 트랜지스터로 교체하면 I_C 값이 변경될 수 있습니다. 위와 같은 기술을 사용하면 모든 변화를 무효화하여 지속적인 동작점을 유지합니다. 따라서 이 바이어싱 네트워크는 고정 베이스 바이어스 네트워크보다 향상된 지원을 제공합니다.

전반적으로 회로는 다음 방정식을 사용합니다:

전압 분배 바이어스 또는 전위 분배기(Voltage divider bias or potential divider)

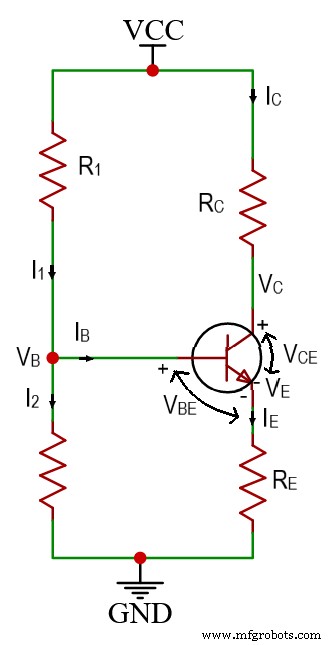

전압 분배기 회로도.

보시다시피 두 개의 외부 저항 R₁과 R₂가 이 회로에 통합되어 전압 분배기를 생성합니다. 이 설정은 R₂ 양단에서 생성된 전압이 트랜지스터의 이미터 접합을 순방향 바이어스 상태로 설정하도록 합니다. 전반적으로 R₂를 흐르는 전류는 필요한 베이스 전류보다 10배 높습니다.

일반적으로 이 바이어싱 유형은 V_BE와 β의 변동이 I_C에 영향을 주지 않음을 의미하며, 이는 최대 열적 안정성을 제공합니다. 온도 상승으로 I_C와 I_E가 증가합니다. 이는 더 높은 이미터 전압을 초래하여 더 낮은 베이스-이미터 전압을 만듭니다. 이후 베이스 전류(I_B) 감소로 이어져 I_C를 초기 상태로 되돌립니다.

증폭기 이득이 감소함에도 불구하고, 이 바이어싱 회로는 최대화된 안정성으로 인해 인기 있는 응용을 가집니다.

회로는 아래 공식에 의존합니다:

이미터 바이어스(Emitter bias)

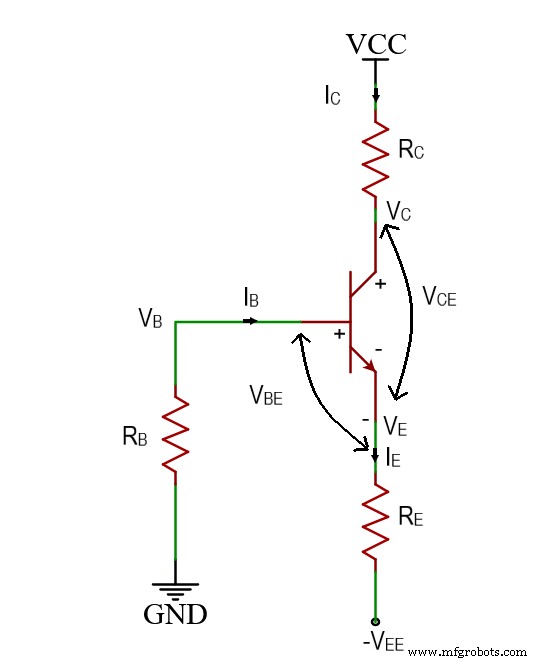

이미터 바이어스 설계를 보여주는 회로도.

위 회로는 V_CC와 V_EE로 알려진 두 전원 공급원에 의존하여 작동합니다. 이들은 일치하지만 반대 극성을 가집니다. V_EE는 베이스-이미터 접합을 순방향 바이어스 상태로 설정합니다. 한편 V_CC는 컬렉터-베이스 접합을 역방향 바이어스 상태로 만듭니다.

또한 I_C는 V_BE와 β 대신 R_E ≫ R_B/β 및 V_EE ≫ V_BE에 의존할 수 있습니다. 그렇게 하면 균형 잡힌 동작점을 제공합니다.

요약

보셨듯이 BJT 바이어싱은 트랜지스터가 회로에서 올바르게 작동하도록 보장하여 AC 신호 증폭을 제공합니다. 이는 트랜지스터의 동작점에 영향을 주는 저항을 선택하여 달성합니다. 또한 컬렉터 접합은 역방향 바이어스 상태가 되고 이미터-베이스는 순방향 바이어스 상태가 됩니다. 물론 회로 설계는 의도된 응용 분야와 달성하려는 목표에 전적으로 의존합니다.
