프로젝트 스포트라이트:구조용 강철 어큐뮬레이터 타워

오하이오에 위치한 Swanton Welding Company Inc.는 최근 디트로이트 지역의 고객을 위해 두 개의 구조용 강철 어큐뮬레이터 타워 건설 작업을 완료했습니다. 이와 같은 어큐뮬레이터 타워는 판금 코팅에 사용되는 중요한 도구입니다.

어큐뮬레이터 타워의 목적

1999년에 미국 특허청에서 발행한 US 6004629 A 특허에는 판금 코팅을 위한 개선된 공정이 기술되어 있습니다. 요컨대, 코팅 공정은 오븐이 일정한 온도로 유지되어야 하고 판금이 연속적이어야 하며 오븐을 통해 일정한 속도로 진행되어야 합니다. 프로세스의 용접기/연결기 단계 후에 여분의 판금 길이를 공급하는 것이 필수적입니다.

이 초과 길이는 누산기라는 구조에 의해 제공됩니다. 어큐뮬레이터는 일반적으로 잉여 판금이 굽힘 방식으로 앞뒤로 반복되는 타워입니다. 루프의 끝은 움직일 수 있는 롤러에 감겨 있습니다. 너무 자세히 설명하지 않고 두 번째 어큐뮬레이터를 프로세스의 전단 및 반동 메커니즘 앞에 배치해야 합니다. 이는 판금이 균일한 속도로 오븐에서 지속적으로 나오기 때문입니다. 두 번째 어큐뮬레이터는 반동 메커니즘 중 하나에서 다른 메커니즘으로 이송될 때 판금을 포함합니다.

어큐뮬레이터 타워 건설

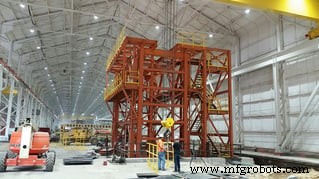

Swanton Welding Company는 단 8주 만에 2개의 구조용 강철 어큐뮬레이터 타워 건설을 완료할 수 있었습니다. 두 타워는 디자인이 비슷하며 사진은 Swanton Welding 웹사이트에서 찾을 수 있습니다. 타워의 입구 쪽이 사진의 최전방에 있고 출구 쪽은 멀리서 볼 수 있습니다.

건설에 사용된 재료는 다음과 같습니다.

• 구조용 강철
• 계단
• 레일
• 컨베이어 체인용 특수 가드

Swanton이 사용한 제조 방법은 Ficep Beam Line이었습니다. Ficep Beam Line은 후속 피팅을 위한 레이아웃 위치를 지정하는 스크라이빙 정보를 자동으로 통합합니다. 이 정보는 구멍 위치 데이터와 부품 크기를 생성하고 메인 부재와 세부 부품에 필요한 레이아웃 정보를 새기는 CNC 기계 프로그램을 생성하는 소프트웨어를 통해 단일 XML 파일로 얻을 수 있습니다.

그 다음 타워는 기본적으로 상업적 수준의 블라스트 세정인 SSPC 표준 SP 6에 따라 블라스트 세정되었습니다. 그런 다음 페인트를 칠했습니다. 타워의 크기는 다음과 같습니다.

• 입구 쪽의 높이는 53피트입니다.
• 출구 쪽 높이는 40피트입니다.
• 출입 타워 모두 =구조용 강철 180톤(360,000lbs), 난간 850피트, 계단 12세트에 해당하는 계단 라이저 140개

이 최근 Swanton 용접 고객은 프로젝트가 그들에게 제공되기 전에 마감 도장을 하도록 특별 요청했습니다. 구조용 철탑이 현장에서 조립되기 때문에 마감 도장까지 손볼 필요가 거의 없었습니다.

이는 대규모 프로젝트였지만 SWC는 기꺼이 이를 받아들여 고객의 예산과 시간 범위 내에서 고객의 요구에 완전히 부합하는 제품을 반환했습니다. 우리는 당신의 회사를 위해 똑같이 할 수 있습니다! 크든 작든 제작 프로젝트가 있는 경우 저희에게 연락하십시오.
