윈도우 10 코타나와 블루투스로 아두이노 LED 제어하기 (UWP 앱)

부품 및 준비물

필요 소프트웨어

• 윈도우 10
• Microsoft Visual Studio 2015 이상
• 아두이노 IDE

프로젝트 개요

윈도우 10 UWP(Universal Windows Platform) 앱과 코타나(Cortana) 음성 명령을 통해 블루투스로 연결된 아두이노의 LED를 제어하는 튜토리얼입니다.

진행 단계

1. 하드웨어 연결: LED와 HC-06 모듈을 아두이노에 연결 (아래 회로도 참조)
2. 아두이노 스케치 작성: 시리얼 수신 시 LED ON/OFF 제어
3. UWP 앱 개발: Visual Studio에서 블루투스 통신 앱 제작
4. 코타나 연동: 음성 명령("Hey Cortana, turn on the light") 처리

아두이노 스케치

int ledPin = 13;  // 내장 LED 또는 외부 LED 핀
char command;

void setup() {
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);  // HC-06 기본 보드레이트
}

void loop() {
  if (Serial.available() > 0) {
    command = Serial.read();
    if (command == '1') digitalWrite(ledPin, HIGH);
    else if (command == '0') digitalWrite(ledPin, LOW);
  }
}

UWP 앱 핵심 포인트

• DeviceInformation.FindAllAsync(RfcommDeviceService.GetDeviceSelector(RfcommServiceId.SerialPort))로 블루투스 시리얼 장치 검색
• StreamSocket.ConnectAsync()로 HC-06과 연결
• DataWriter로 '1'/'0' 전송
• VoiceCommandDefinition으로 코타나 명령어 등록 (VCD 파일 필요)

전체 소스 코드는 GitHub 저장소에서 확인할 수 있습니다.

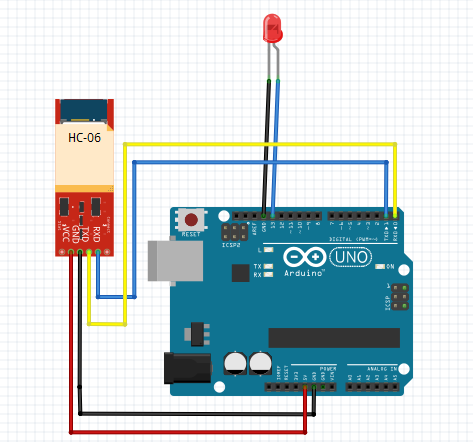

회로도

• HC-06 VCC → 5V, GND → GND
• HC-06 TX → 아두이노 RX (D0), RX → TX (D1) *분할기 필요 시 저항 분할
• LED + → D13, - → GND (내장 LED 사용 시 배선 불필요)

참고

• HC-05/06 모듈은 3.3V 로직이므로 아두이노 TX → HC-06 RX 사이에 레벨 시프터 또는 저항 분할기(1k/2kΩ) 권장
• 코타나 기능은 윈도우 10 설정에서 음성 인식 활성화 필요
• 블로그: mohamedemam0.wordpress.com
