자동차 조명 설계를 단순화하는 저전력 장치

온세미컨덕터(ON Semiconductor)는 차량 제조업체와 소비자가 이제 자동차 외부 및 내부 조명에서 기대하는 높은 수준의 성능과 혁신적인 기능을 촉진하는 4가지 장치의 새로운 제품군을 출시했습니다. 특히 저전력 솔리드 스테이트 조명을 목표로 하는 새로운 제품군은 2개의 LED 드라이버(NCV7683 및 NCV7685)와 2개의 전류 컨트롤러(NCV7691 및 NCV7692)로 구성됩니다.

개선된 도로 안전을 추구하기 위해 자동차 제조업체는 단순한 '켜기/끄기' 작동에서 후방 콤비네이션 램프(RCL), 방향 지시등, 안개등 및 기타 외부 변조 LED 클러스터 내에서 움직임과 가변 강도를 통합하는 정교한 시스템으로 이동하고 있습니다. 다른 도로 사용자에게 더 명확하고 눈에 잘 띄는 경고를 제공합니다.

NCV7685 및 NCV7683은 각각 12개 및 8개의 선형 프로그래밍 가능 전류 소스를 통합하여 여러 LED 스트링을 채널당 최대 100mA로 구동할 수 있습니다. 이 장치는 데이지 체인, 조명 수준 제어, 전류 조절, 시퀀싱 기능 및 채널 조합을 포함한 다양한 구성 옵션을 제공합니다. NCV7685에는 펄스 폭 변조(PWM)를 통한 개별 출력 전류 조정을 위한 CRC8 오류 감지 기능이 있는 8비트 I2C 인터페이스가 통합되어 있으며 개방 LED 스트링 감지 또는 저전압 상태 감지를 포함한 고급 진단을 위해 전용 진단 핀도 제공됩니다. . NCV7685는 특정 설계 요구 사항에 따라 DC-DC 컨트롤러 및/또는 LDO 전압 조정기로 전원을 공급받을 수 있습니다.

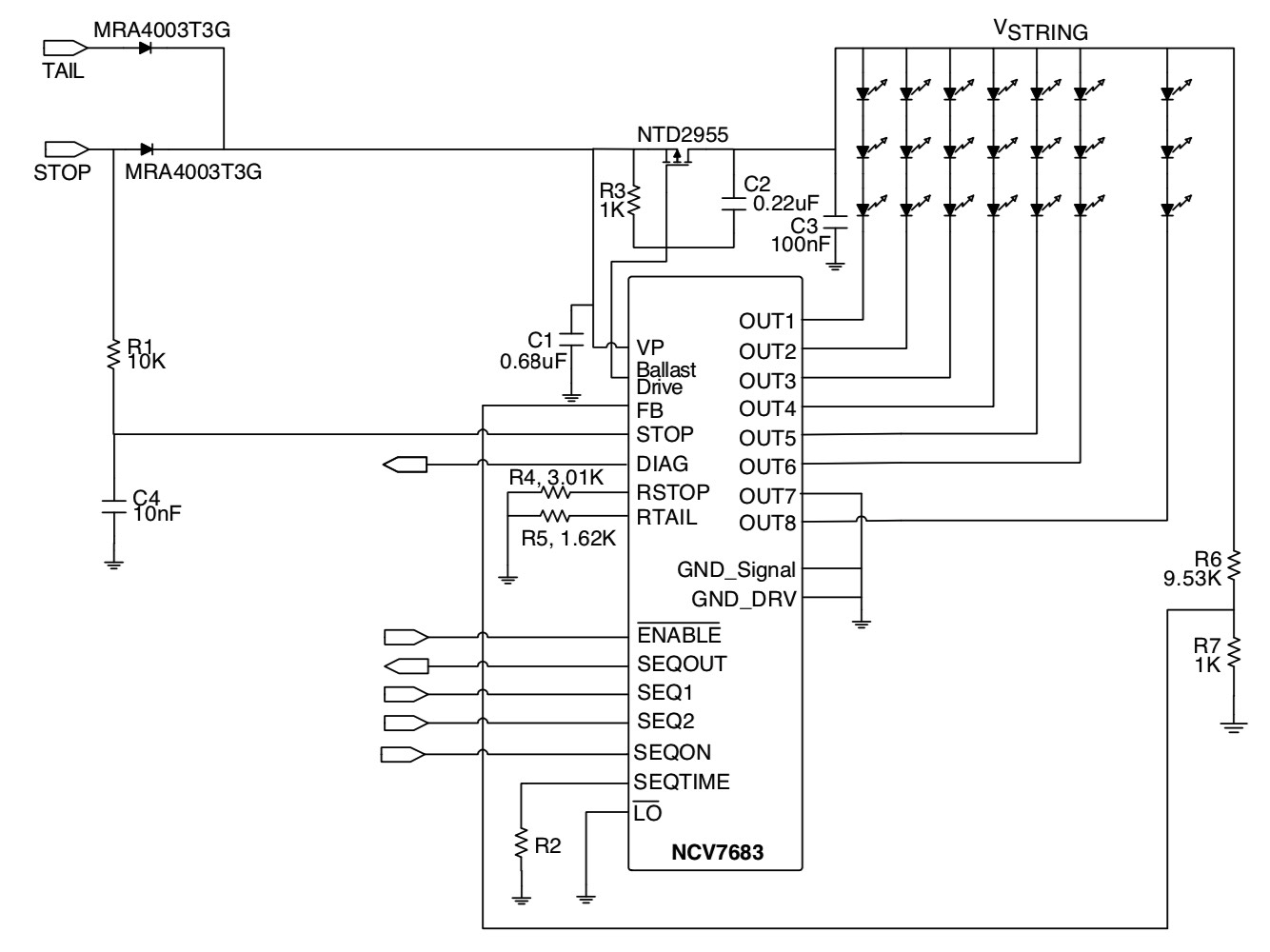

외부 FET 안정기 트랜지스터가 있는 NCV7683의 일반적인 애플리케이션. (출처:On Semiconductor)

NCV7691은 외부 NPN 바이폴라 트랜지스터와 피드백 저항만으로 하나 또는 여러 스트링에서 LED를 구동하기 위해 조정된 넓은 전류 범위를 제공합니다. 이 드라이버는 다중 채널 시스템에 단일 채널을 추가할 수 있는 설계 유연성을 제공하고 PWM 입력을 통해 디밍 기능을 지원합니다. NCV7691에는 개방 스트링, 단락 및 열 차단 기능이 포함되어 있어 필수 조명의 안전하고 안정적인 작동을 보장합니다. 파생된 NCV7692는 개방 부하 감지에 대해 더 빠른 응답 시간과 감소된 임계값을 제공합니다.

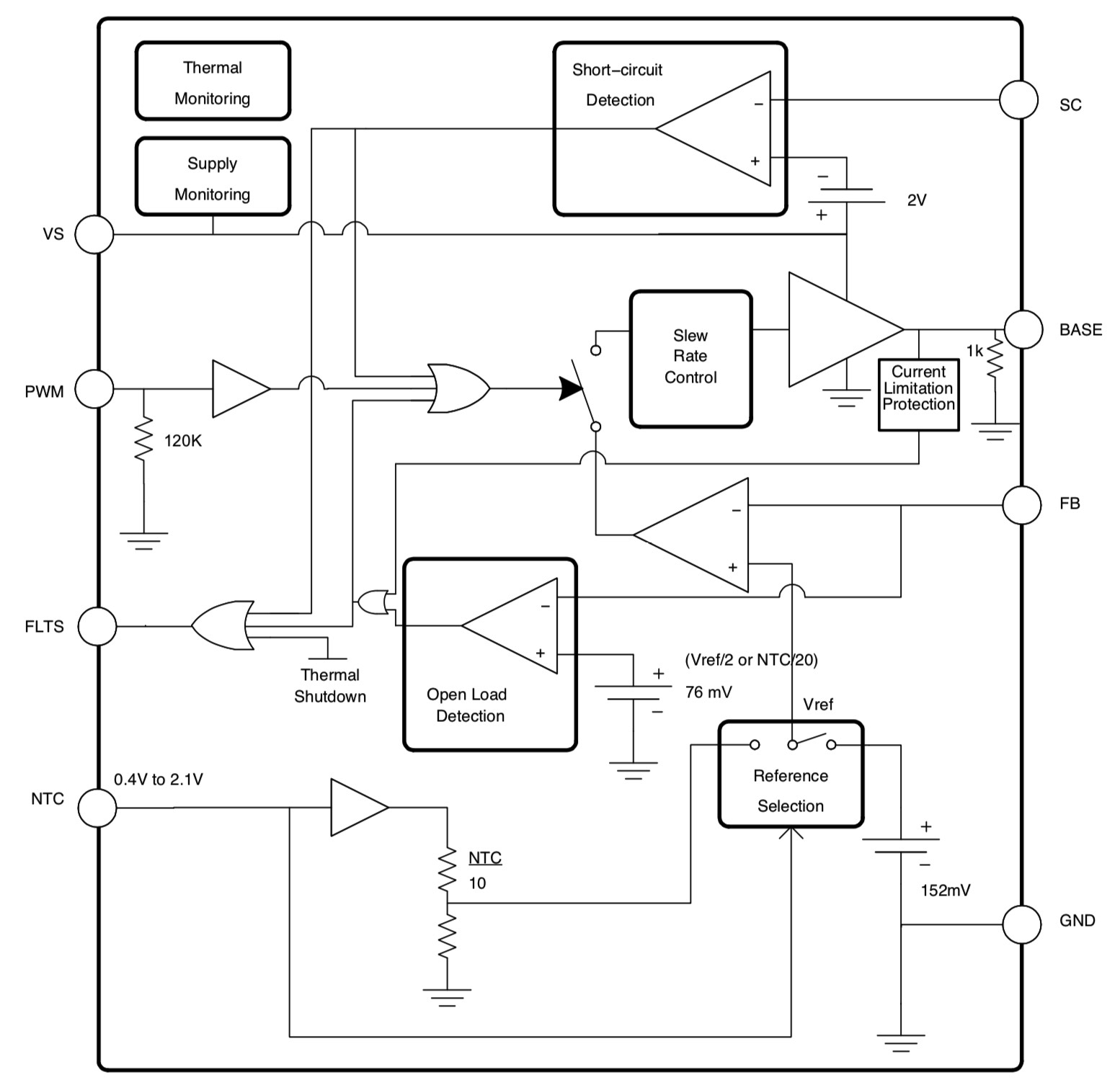

NCV7691 기능 블록 다이어그램. (출처:On Semiconductor)
