전자기 실험

부품 및 재료

<울>

6볼트 배터리

자기 나침반

작은 영구 자석

28 게이지 자석 와이어 스풀

큰 볼트, 못 또는 강철 막대

전기 테이프

마그넷 와이어 고무 또는 플라스틱 절연체 대신 에나멜 절연체를 사용하는 얇은 게이지 구리선의 용어입니다. 크기가 작고 절연이 매우 얇기 때문에 소형 코일에 많은 "회전"을 감을 수 있습니다.

볼트, 못 또는 기타 막대 모양의 강철 형태를 수백 번 감는 데 충분한 자석 와이어가 필요합니다.

자성이 있는 볼트, 못 또는 막대를 선택해야 합니다. . 예를 들어, 스테인리스 스틸은 비자성이며 전자석 코일 용도로 작동하지 않습니다!

이 실험에 이상적인 재료는 연철입니다. , 그러나 일반적으로 사용 가능한 강철이면 충분합니다.

상호 참조

전기 회로의 교훈 , 1권, 14장:"자기와 전자기"

학습 목표

<울>

왼손 법칙 적용

전자석 구조

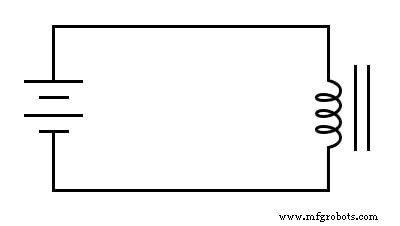

개략도

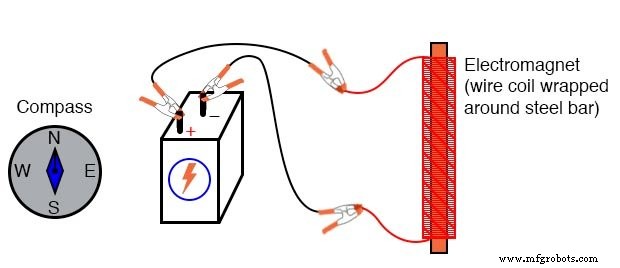

그림

지침

와이어가 마모되지 않도록 강철 막대(또는 볼트, 메일) 주위에 전기 테이프를 한 겹 감습니다.

코일을 가능한 한 균일하게 만들기 위해 철봉 주위에 와이어를 수백 번 감아 진행합니다.

철사를 겹쳐도 괜찮고, 낚싯대가 스풀에 줄을 감는 것과 같은 스타일로 감아도 됩니다.

반드시해야 하는 유일한 규칙 다음은 모든 회전이 동일한 방향으로 바 주위를 감싸야 한다는 것입니다(시계 방향에서 반시계 방향으로 반전하면 안 됩니다!).

드릴 프레스가 코일 권선을 위한 훌륭한 도구로 작동한다는 것을 알게 되었습니다. 드릴의 척에 로드를 드릴 비트처럼 고정한 다음 드릴 모터를 느린 속도로 켜서 랩핑하게 놔두십시오!

이렇게 하면 매우 안정적이고 균일한 방식으로 와이어를 로드에 공급할 수 있습니다.

막대 주위에 와이어를 수백 번 감은 후 와이어 코일 위에 전기 테이프를 한두 겹 감아 와이어를 제자리에 고정합니다.

점퍼 리드에 연결하기 위해 코일 와이어 끝에서 에나멜 절연체를 긁어낸 다음 코일을 배터리에 연결합니다.

전류가 코일을 통과하면 막대의 각 끝에 하나의 "극"이 있는 강한 자기장이 생성됩니다.

이 현상을 전자기라고 합니다. . 자기 나침반은 전자석의 "북극"과 "남극"을 식별하는 데 사용됩니다.

전자석이 통전(배터리에 연결됨)된 상태에서 한 극 근처에 영구 자석을 놓고 인력 또는 반발력이 있는지 확인합니다.

영구 자석의 방향을 반대로 하고 힘의 차이가 없습니다.

전자기는 릴레이, 전기 모터, 솔레노이드, 초인종, 부저, 컴퓨터 프린터 메커니즘, 자기 매체 "쓰기" 헤드(테이프 녹음기, 디스크 드라이브)를 비롯한 많은 응용 분야에 사용됩니다.

배터리가 전자석 코일에서 분리될 때마다 상당한 스파크를 볼 수 있습니다. 배터리가 단순히 단락된 경우 생성되는 스파크보다 훨씬 더 큽니다. 이 스파크는 전류가 코일을 통해 갑자기 차단될 때마다 생성되는 고전압 서지의 결과입니다.

효과는 유도적 "반동"으로 알려져 있습니다. 작지만 무해한 전기 충격을 줄 수 있습니다!

이 충격을 받지 않으려면 전원을 차단할 때 회로의 단선을 가로질러 몸을 두지 마십시오!

코일의 전원을 끌 때 한 번에 한 손을 사용하면 완벽하게 안전합니다.

이 현상은 다음 장(DC 회로)에서 더 자세히 살펴보겠습니다.

관련 워크시트:

<울>

기본 전자기 및 전자기 유도 워크시트
