AC 자기장 감지

부품 및 재료

<울>

헤드폰이 있는 오디오 감지기

릴레이 또는 솔레노이드의 전자석 코일

전자석 코일에 필요한 것은 많은 표유 자기장이 있는 유도에서 가능한 한 최대의 전압을 생성하기 위해 와이어의 회전은? 오래된 릴레이나 솔레노이드에서 가져온 코일이 이 목적에 적합합니다.

상호 참조

전기 회로의 교훈 , 2권, 7장:"혼합 주파수 AC 신호"

학습 목표

<울>

전자기 유도의 영향을 확인합니다.

전자파 차폐 기술을 결정합니다.

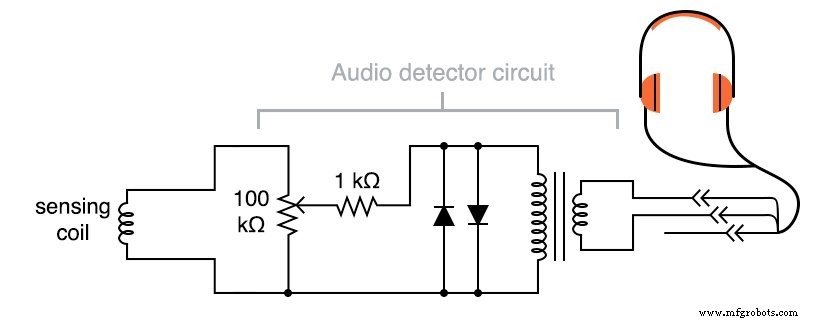

개략도

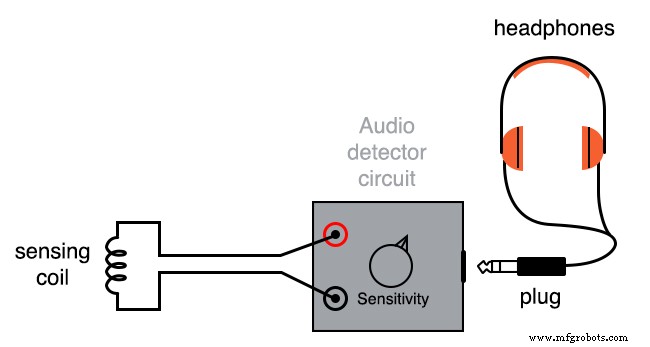

그림

지침

앞서 설명한 오디오 감지기 회로를 사용하여 오디오 주파수의 AC 전압을 감지하면 와이어 코일이 AC 자기장의 센서 역할을 할 수 있습니다. 코일에서 생성되는 전압은 매우 작으므로 감지기의 감도 제어를 "최대"로 조정하는 것이 좋습니다.

일반 가정에서 볼 수 있는 AC 자기장의 소스는 많이 있습니다. 예를 들어 코일을 텔레비전 화면이나 회로 차단기 상자 가까이에 잡으십시오.

코일의 방향은 소스에 대한 근접성만큼이나 중요합니다. 곧 스스로 알게 될 것입니다! 더 흥미로운 음색을 듣고 싶다면 작동 중인 컴퓨터의 마더보드에 코일을 가까이 대고 시도하십시오(감지 코일에 노출된 금속 부품이 있는 컴퓨터 회로 기판의 연결을 "단락"하지 않도록 주의하십시오!), 또는 읽기/쓰기 작업이 수행되는 동안 하드 드라이브로 이동합니다.

하나는 매우 AC 자기장의 강력한 소스는 앞서 설명한 집에서 만든 변압기 프로젝트입니다. 코일 사이의 다양한 정도의 "커플링"을 실험해 보십시오(철봉이 단단히 조여진 경우, 느슨하게 조인 경우, 해체된 경우).

또 다른 소스는 이 장의 다른 섹션에서 설명하는 가변 인덕터 및 램프 회로입니다.

자기장 소스와의 물리적 접촉은 불필요합니다. 자기장은 공간을 통해 매우 쉽게 확장됩니다. 다양한 재료를 사용하여 강한 소스로부터 코일을 "차폐"할 수도 있습니다.

알루미늄 호일, 종이, 강판, 플라스틱 또는 생각할 수 있는 모든 재료를 사용해 보십시오. 어떤 재료가 가장 잘 작동합니까? 왜요? 코일 위치의 어떤 각도(방향)가 자기 결합을 최소화합니까(검출된 신호의 최소 결과)? 다른 인덕터의 회로 간 간섭이 나쁜 경우 인덕터 위치 지정과 관련하여 이것은 무엇을 알려줍니까?

이와 같은 표유 자기장이 인체에 건강상의 위험을 초래하는지 여부는 뜨거운 논쟁의 대상입니다. 한 가지 분명한 사실은 오늘날의 현대 사회에서 모든 주파수의 낮은 자기장을 쉽게 찾을 수 있다는 것입니다!
