안전 수칙

가능하면 작업을 수행하기 전에 회로의 전원을 차단하십시오. 시스템이 작동하기에 안전한 것으로 간주되기 전에 유해한 에너지의 모든 소스를 보호해야 합니다. 업계에서는 이러한 상태에서 회로, 장치 또는 시스템을 보호하는 것을 일반적으로 에너지 제로 상태에 두는 것으로 알려져 있습니다. . 이 수업의 초점은 물론 전기 안전입니다. 그러나 이러한 원칙 중 많은 부분이 비전기 시스템에도 적용됩니다.

제로 에너지 상태:유해 에너지 보호

제로 에너지 상태에서 무언가를 보호한다는 것은 다음을 포함하되 이에 국한되지 않는 모든 종류의 잠재적 또는 저장된 에너지를 제거하는 것을 의미합니다.

<울>

위험한 전압

스프링 압력

유압(액체) 압력

공압(공기) 압력

중단된 무게

화학 에너지(가연성 또는 반응성 물질)

원자력 에너지(방사성 또는 핵분열성 물질)

전압은 본질적으로 위치 에너지의 표현입니다. 첫 번째 장에서 나는 전류(흐름)를 생성할 수 있는 용량(전위)을 갖지만 적절한 흐름 경로가 설정될 때까지 그 전위를 반드시 실현할 필요는 없는 전압의 위치 에너지에 대한 비유로 상승된 액체를 사용했습니다. 흐름에 대한 저항이 극복됩니다.

그 사이에 고전압이 있는 한 쌍의 전선은 신체에 치명적인 양의 전류를 흘릴 만큼 충분한 잠재적 에너지가 있음에도 불구하고 위험해 보이거나 들리지 않습니다. 해당 전압이 현재 아무 작업도 하지 않더라도 잠재적인 가능성이 있으며 해당 전선을 물리적으로 안전하게 접촉하기 전에 해당 전위를 중화해야 합니다.

적절하게 설계된 모든 회로에는 회로에서 전압을 확보하기 위한 "분리" 스위치 메커니즘이 있습니다. 때때로 이러한 "연결 해제"는 과도한 전류 조건에서 자동으로 열리는 이중 목적을 제공합니다. 이 경우 우리는 이를 "회로 차단기"라고 부릅니다.

다른 경우에는 차단 스위치가 자동 기능이 없는 엄격하게 수동으로 작동되는 장치입니다. 두 경우 모두 사용자를 보호하기 위한 것이며 적절하게 사용해야 합니다. 연결 해제 장치는 장치를 켜고 끄는 데 사용되는 일반 스위치와 분리되어야 합니다. 시스템을 제로 에너지 상태로 보호하는 데에만 사용되는 안전 스위치입니다.

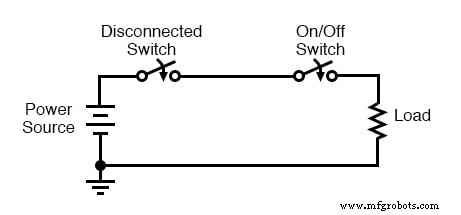

그림과 같이 연결 해제 스위치가 "열림" 위치에 있으면(연속성 없음) 회로가 끊어지고 전류가 존재하지 않습니다. 부하 양단에 전압이 0이 되고 분리 스위치의 열린 접점에서 소스의 전체 전압이 떨어집니다.

회로의 하부 도체에 분리 스위치가 필요하지 않다는 점에 유의하십시오. 회로의 그 쪽은 접지(접지)에 단단히 연결되어 있기 때문에 접지와 전기적으로 공통이며 그대로 두는 것이 가장 좋습니다. 이 회로의 부하에서 작업하는 직원의 최대 안전을 위해 부하에서 전압이 떨어지지 않도록 부하 상단에 임시 접지 연결을 설정할 수 있습니다.

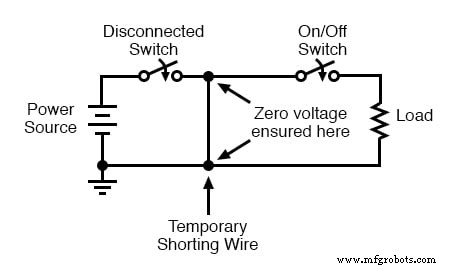

임시 접지 연결이 있는 상태에서 부하 배선의 양쪽이 접지에 연결되어 부하에서 제로 에너지 상태를 확보합니다.

부하의 양쪽에서 이루어진 접지 연결은 와이어로 부하를 단락시키는 것과 전기적으로 동일하므로 최대 안전이라는 동일한 목표를 달성하는 또 다른 방법입니다.

어느 쪽이든, 부하의 양쪽은 접지에 전기적으로 공통되어 부하의 양쪽과 사람들이 서 있는 접지 사이에 전압(포텐셜 에너지)이 허용되지 않습니다. 전원이 차단된 전력 시스템에서 도체를 일시적으로 접지하는 이 기술은 고전압 배전 시스템에서 수행되는 유지 보수 작업에서 매우 일반적입니다.

이 예방 조치의 또 다른 이점은 사람들이 여전히 부하에 접촉하고 있는 동안 차단 스위치가 닫힐 가능성(회로 연속성이 설정되도록 "켜짐")에 대한 보호입니다.

부하 양단에 연결된 임시 전선은 차단 스위치가 닫힐 때 단락을 일으켜 회로의 과전류 보호 장치(회로 차단기 또는 퓨즈)를 즉시 트립하여 전원을 다시 차단합니다. 이런 일이 발생하면 차단 스위치에 의해 손상이 매우 잘 지속될 수 있지만 부하에 있는 작업자는 안전하게 유지됩니다.

이 시점에서 과전류 장치는 감전을 방지하기 위한 것이 아니라는 점을 언급하는 것이 좋습니다. 오히려 과도한 전류로 인한 과열로부터 도체를 보호하기 위해서만 존재합니다.

방금 설명한 임시 단락 와이어로 인해 차단 스위치가 닫히면 회로의 과전류 장치가 실제로 "트립"되지만 감전 보호가 이러한 장치의 의도된 기능이 아님을 인식합니다. 그들의 주요 기능은 단락 와이어가 있는 작업자 보호 목적으로만 활용됩니다.

구조화된 안전 시스템:잠금/태그아웃

차단 장치를 개방(꺼짐) 위치에 고정하고 회로에서 작업이 수행되는 동안 그대로 유지되도록 하는 것이 분명히 중요하기 때문에 구조화된 안전 시스템을 배치할 필요가 있습니다. . 이러한 시스템은 업계에서 일반적으로 사용되며 Lock-out/Tag-out이라고 합니다. .

잠금/태그아웃 절차는 다음과 같이 작동합니다. 보안 회로에서 작업하는 모든 개인은 시스템에서 작업하기 전에 연결 해제 장치의 제어 레버에 설정한 개인 자물쇠 또는 조합 잠금을 가지고 있습니다.

또한 시스템에서 수행하려는 작업의 성격과 기간을 설명하는 잠금 장치에 매달린 태그를 작성하고 서명해야 합니다. "잠금"할 에너지원이 여러 개인 경우(다중 연결 해제, 전기 및 기계적 에너지원 모두 고정 등) 작업자는 시스템에서 전원을 확보하는 데 필요한 만큼 잠금 장치를 사용해야 합니다. 작업 시작 전.

이러한 방식으로 시스템은 모든 연결 해제 및 차단 장치에서 마지막 잠금이 제거될 때까지 제로 에너지 상태로 유지되며, 이는 모든 마지막 작업자가 자신의 개인 잠금을 제거하여 동의를 제공함을 의미합니다. 시스템에 다시 전원을 공급하기로 결정하고 참석한 모든 사람이 자물쇠를 제거한 후에도 한 사람의 자물쇠가 여전히 제자리에 남아 있는 경우 태그는 그 사람이 누구이며 무엇을 하고 있는지를 보여줍니다.

적절한 잠금/태그아웃 안전 프로그램이 있더라도 근면과 상식적인 예방 조치가 여전히 필요합니다. 이것은 많은 사람들이 한 번에 장치나 시스템에서 작업할 수 있는 산업 환경에서 특히 그렇습니다. 그러한 사람들 중 일부는 적절한 잠금/태그아웃 절차에 대해 알지 못하거나 그것에 대해 알고 있지만 따르기에는 너무 안주할 수 있습니다. 모든 사람이 안전 규칙을 따랐다고 가정하지 마세요!

전기 시스템을 잠그고 개인 잠금 장치로 태그를 지정한 후에는 전압이 실제로 0 상태로 고정되었는지 다시 확인해야 합니다. 확인하는 한 가지 방법은 start 스위치 또는 버튼이 작동됩니다.

시작되면 전력을 성공적으로 확보하지 못한 것입니다. 또한 항상 회로의 도체를 실제로 만지기 전에 측정 장치로 위험한 전압이 있는지 확인하십시오. 가장 안전하려면 측정기를 확인, 사용 및 확인하는 다음 절차를 따라야 합니다.

<울>

측정기가 알려진 전압 소스에서 제대로 표시되는지 확인합니다.

측정기를 사용하여 차단된 회로에 위험한 전압이 있는지 테스트합니다.

알려진 전압 소스에서 측정기를 다시 한 번 확인하여 여전히 표시되어야 하는 대로 표시되는지 확인합니다.

이것은 과도하거나 편집증적인 것처럼 보일 수 있지만 감전을 방지하는 입증된 기술입니다. 한 번은 "죽은" 상태인지 확인하기 위해 회로를 검사하는 동안 미터가 전압을 표시하지 못하는 경우가 있었습니다. 전압의 존재를 확인하기 위해 다른 수단을 사용하지 않았다면 나는 오늘 이 글을 쓸 수 없었을 것입니다.

위험한 상태를 확인하기 위해 필요할 때 전압계에 결함이 있을 가능성은 항상 있습니다. 다음 단계를 따르면 고장난 계량기로 인해 치명적인 상황으로 잘못 인도되지 않도록 하는 데 도움이 됩니다.

마지막으로 전기 작업자는 안전 점검 절차에서 실제로 도체를 만지는 것이 안전하다고 판단되는 지점에 도착합니다. 모든 예방 조치를 취한 후에도 위험한 전압이 존재할 가능성은 여전히 ​​있습니다(매우 드물지만).

이 시점에서 취해야 할 마지막 예방 조치는 손등으로 도체와 순간적인 접촉을 하는 것입니다. 잡거나 금속 도구에 닿기 전에 왜요? 어떤 이유에서인지 해당 도체와 접지 사이에 여전히 전압이 존재하는 경우 충격 반응(주먹을 꽉 쥐기)으로 인한 손가락 움직임이 접촉을 끊습니다. 지휘자와 함께.

이것이 마지막이라는 점에 유의하십시오. 전기 작업자가 전원 시스템에서 작업을 시작하기 전에 취해야 하는 단계이며, 절대 위험한 전압을 확인하는 대체 방법으로 사용됩니다. 측정기의 신뢰성을 의심할 만한 이유가 있는 경우 다른 측정기를 사용하여 "2차 소견"을 얻으십시오.

검토:

<울>

제로 에너지 상태 :작업 중인 사람에게 해를 끼칠 수 있는 잠재적 에너지가 존재하지 않도록 회로, 장치 또는 시스템이 고정된 경우.

단로기 스위치 장치는 제로 에너지 상태를 편리하게 준비할 수 있도록 적절하게 설계된 전기 시스템에 있어야 합니다.

임시 접지 또는 단락 와이어는 해당 부하에서 작업하는 직원을 추가로 보호하기 위해 서비스 중인 부하에 연결될 수 있습니다.

락아웃/태그아웃 작동 방식은 다음과 같습니다. 제로 에너지 상태의 시스템에서 작업할 때 작업자는 해당 시스템에서 자신의 작업과 관련된 모든 에너지 차단 장치에 개인 자물쇠 또는 콤비네이션 잠금 장치를 놓습니다. 또한 모든 잠금 장치에는 수행해야 할 작업의 성격과 기간, 수행하는 사람을 설명하는 태그가 부착되어 있습니다.

항상 "잠금"한 후 테스트 장비를 사용하여 회로가 제로 에너지 상태로 고정되었는지 확인하십시오. 회로를 점검하기 전과 후에 미터를 테스트하여 올바르게 작동하는지 확인하십시오.

실제로 죽은 전력 시스템의 도체와 접촉할 시간이 되면 먼저 한 손등으로 접촉하여 충격이 발생하면 근육 반응이 손가락을 잡아당기도록 합니다. 지휘자.
