기타 특수 모터

차광형 극 유도 전동기

단상 모터에 시동 토크를 제공하는 쉬운 방법은 주 권선에 대해 30° ~ 60°에서 각 극에 단락 회전을 삽입하는 것입니다. (아래 그림) 일반적으로 극의 1/3은 구리 스트랩으로 둘러싸여 있습니다.

이 셰이딩 코일은 주 필드에서 30° ~ 60° 간격으로 시간 지연 감쇠 자속을 생성합니다. 감쇠되지 않은 주요 구성 요소가 있는 이 지연 자속은 로터를 시작하기 위한 작은 토크로 회전 필드를 생성합니다.

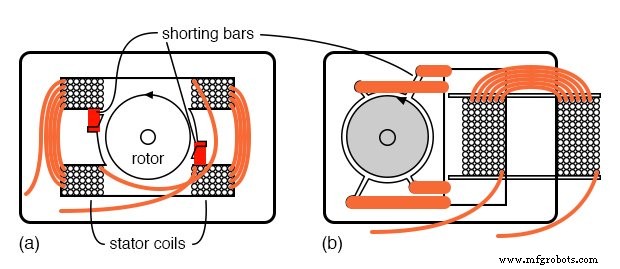

음영 극 유도 전동기, (a) 이중 코일 설계, (b) 더 작은 단일 코일 버전

시동 토크가 너무 낮아 음영 폴 모터는 50와트 미만의 더 작은 크기로만 제조됩니다. 저렴한 비용과 단순성으로 인해 이 모터는 소형 팬, 공기 순환기 및 기타 저토크 애플리케이션에 적합합니다. 전류 및 토크를 제한하기 위해 직렬로 리액턴스를 전환하거나 모터 코일 탭을 전환하여 모터 속도를 낮출 수 있습니다.

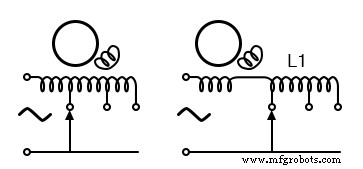

음영 극 모터의 속도 제어

2상 서보 모터

서보 모터 일반적으로 전자, 기계 및 전기 구성 요소를 포함하는 피드백 루프의 일부입니다. 서보 루프는 모터를 통해 물체의 움직임을 제어하는 ​​수단입니다. 이러한 많은 시스템의 요구 사항은 빠른 응답입니다.

관성적으로 가속 로빙을 줄이기 위해 회전자에서 철심을 제거하고 샤프트에 장착된 알루미늄 컵만 회전시킵니다. 철심은 자기 회로를 완성하기 위해 정적(회전하지 않는) 부품으로 컵 안에 다시 삽입됩니다.

그렇지 않으면 구조가 2상 모터의 전형입니다. 저질량 로터는 농형 로터보다 더 빠르게 가속할 수 있습니다.

고가속 2-φ AC 서보 모터

1상은 단상 라인에 연결됩니다. 다른 하나는 증폭기에 의해 구동됩니다. 권선 중 하나는 90°로 구동됩니다. 위상 편이 파형. 위 그림에서 이것은 전력선 권선의 직렬 커패시터에 의해 수행됩니다.

다른 권선은 가변 진폭 사인파에 의해 구동되어 모터 속도를 제어합니다. 파형의 위상이 반전될 수 있습니다(180° 위상 편이) 모터의 방향을 반대로 합니다. 이 가변 사인파는 오차 증폭기의 출력입니다.

싱크로 CT 섹션 참조 예를 들어. 항공기 조종면은 400Hz 2-φ 서보 모터에 의해 배치될 수 있습니다.

히스테리시스 모터

유도 전동기의 낮은 히스테리시스 Si-steel 적층 로터가 강화 자석강의 무슬롯 와인딩 실린더로 대체되면 히스테리시스 또는 로터 자화 지연이 크게 강조됩니다.

결과적으로 저 토크 동기 모터는 스톨에서 동기 속도까지 일정한 토크를 발생시킵니다. 토크가 낮기 때문에 히스테리시스 모터는 매우 작은 크기로만 사용할 수 있으며 시계 드라이브 및 이전의 축음기 턴테이블과 같은 정속 애플리케이션에만 사용됩니다.

와전류 클러치

유도 전동기 또는 동기 전동기의 고정자가 회전자와 독립적으로 회전하도록 장착되면 와전류 클러치가 발생합니다. 코일은 DC로 여기되고 기계적 부하에 부착됩니다.

다람쥐 회 전자는 구동 모터에 부착되어 있습니다. 구동 모터는 클러치에 대한 DC 여자 없이 시작됩니다. DC 여자는 0에서 원하는 최종 값으로 조정되어 지속적이고 부드럽게 가변적인 토크를 제공합니다.

와전류 클러치의 작동은 아날로그 와전류 자동차 속도계와 유사합니다.

요약:기타 특수 모터

<울>

음영 유도 전동기 , 50와트 미만의 낮은 토크 애플리케이션에 사용되며 고정자의 단락된 회전에서 두 번째 단계를 발생시킵니다.

히스테리시스 모터 한때 시계와 축음기에 사용되었던 작은 저토크 동기 모터입니다.

와전류 클러치 조정 가능한 토크를 제공합니다.
