멀티미터(DMM+AVO)를 사용하여 트랜지스터를 테스트하는 방법 – NPN 및 PNP – 4가지 방법

멀티미터로 베이스, 콜렉터, 이미터, 트랜지스터의 방향 및 상태를 찾는 방법

PNP와 NPN Transistor &Pin 식별의 방향을 기억하는 방법, 좋은지 나쁜지 확인하세요.

디지털(DMM) 또는 아날로그(AVO) 멀티미터 사용을 기반으로 하는 다음 기본 자습서는 다음을 수행하는 데 도움이 됩니다.

• NPN 및 PNP 트랜지스터의 방향 기억

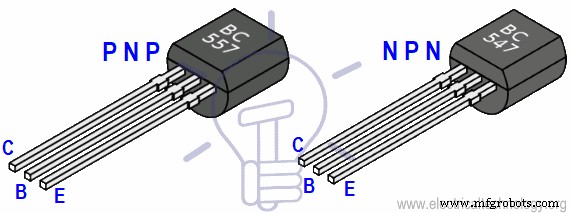

• 트랜지스터의 베이스, 컬렉터 및 이미터 식별
• 트랜지스터가 좋은지 나쁜지 확인하세요.

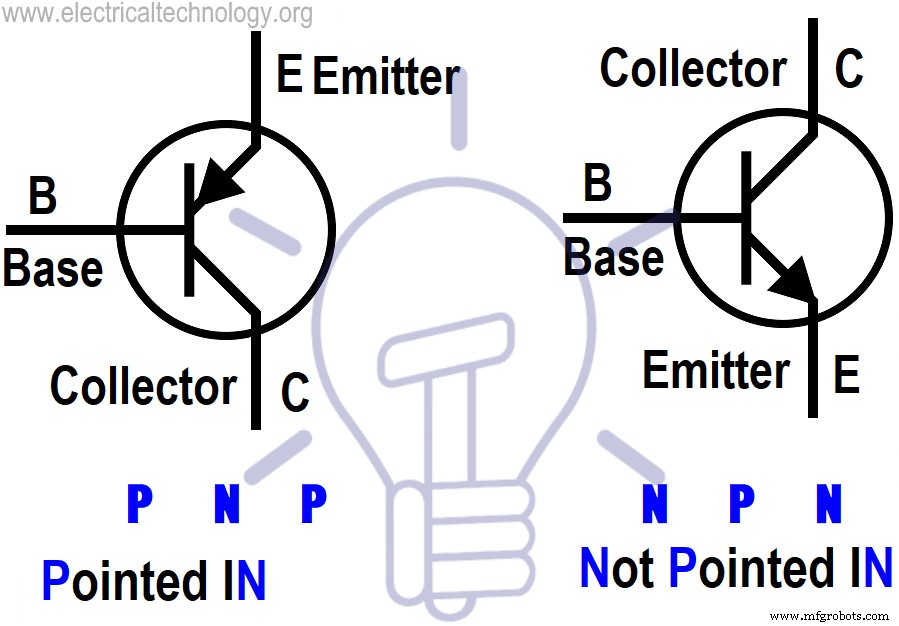

PNP 및 NPN 트랜지스터의 방향을 기억하는 방법

• PNP =가리키는 인
• NPN =가리키지 않음.

조금 복잡하다고 생각되시면 다음과 같이 좀 더 간단한 방법을 시도해 보세요.



PNP   NPN

• P =점수                      N =전혀 없음
• N =IN                             P =포인트
• P =영구적으로           N =iN

이제 트랜지스터를 확인하고 테스트하는 방법을 알아보기 위해 단계별 자습서로 이동해 볼까요?

다이오드 또는 연속성 모드에서 디지털 멀티미터를 사용하여 트랜지스터 테스트

이렇게 하려면 아래 지침을 따르세요.

1. 회로에서 트랜지스터를 제거합니다. 즉, 테스트해야 하는 트랜지스터에서 전원 공급 장치를 분리합니다. 회로(있는 경우)의 모든 커패시터(커패시터 리드를 단락)를 방전합니다.
2. 멀티미터의 회전 스위치를 돌려 미터를 "다이오드 테스트" 모드로 설정합니다.

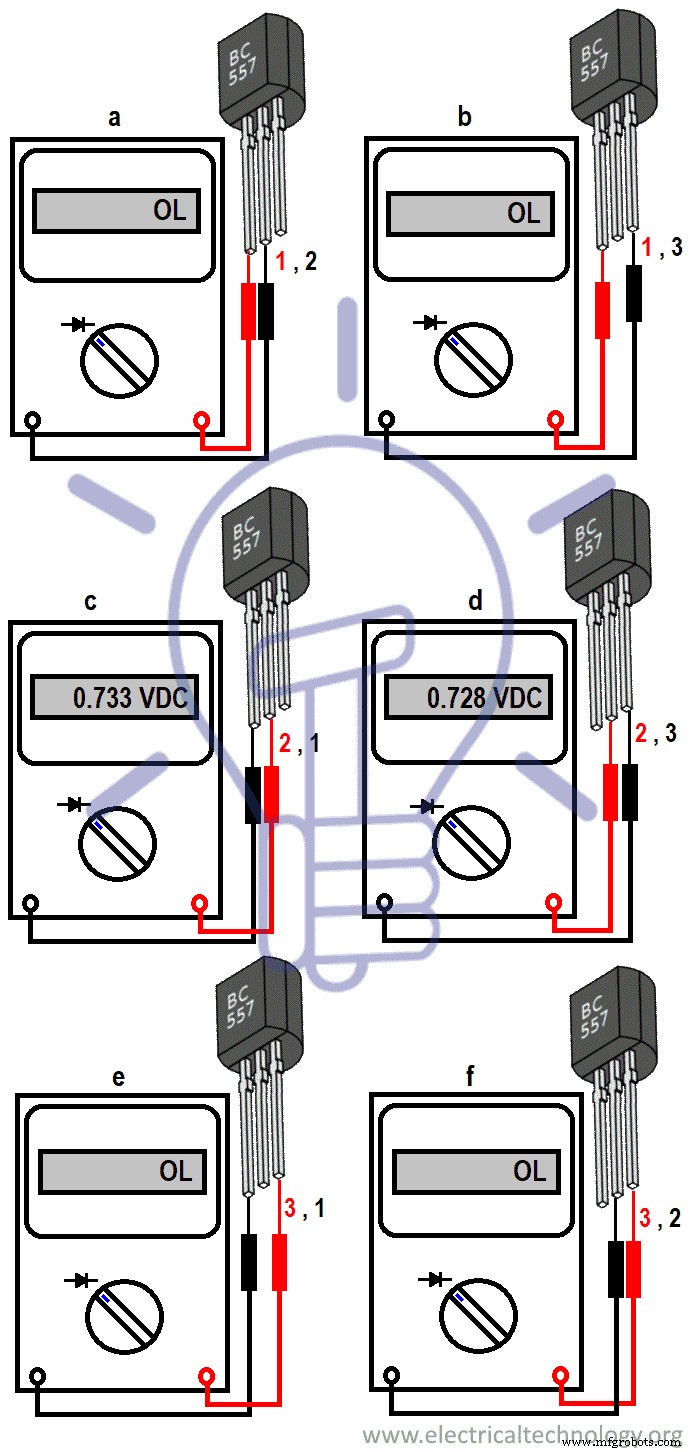

3. 멀티미터의 검정색(공통 또는 -Ve) 테스트 리드를 트랜지스터의 첫 번째 단자에 연결하고 빨간색(+Ve) 테스트 리드를 두 번째 단자에 연결합니다(아래 그림). . 검정색(-Ve) 테스트 리드와 빨간색(+Ve) 테스트 리드를 각각 1~2, 1~3, 2~1, 2~3, 3~1, 3~2에 연결하여 6개의 테스트를 수행해야 합니다. 멀티미터 테스트 리드를 교체하거나 트랜지스터 단자를 반대로 하여 연결, 테스트, 측정하고 표(아래 참조)의 판독값을 기록하기만 하면 됩니다. 빨간색 숫자는 빨간색 테스트 리드이고 검은색 숫자는 멀티미터의 검은색(-Ve) 테스트 리드에 연결됩니다.
4. 아래 표의 멀티미터에 표시된 디스플레이 판독값을 테스트, 측정 및 기록합니다.

아래 표의 데이터는 다음과 같습니다.

6개의 테스트 중 데이터와 결과는 포인트 2에서 1과 2에서 3의 두 가지 테스트에서만 얻었습니다. 포인트 2에서 1은 0.733VDC이고 2는 2입니다. ~ 3 0.728VDC. 이제 트랜지스터의 유형과 컬렉터, 베이스 및 에미터를 쉽게 찾을 수 있습니다.

1. 포인트 2는 BC55 트랜지스터의 트랜지스터 베이스입니다.
2. BC 557은 PNP 트랜지스터로, 여기서 2 ^nd (중간 단자는 베이스) 멀티미터의 빨간색(+Ve) 테스트 리드에 연결됩니다.
3. 단자 1 =Emitter, Terminal 2 =Base, 그리고 Terminal 3 =Collector(BC 557 PNP Transistor)이기 때문에 2-1에 대한 테스트 결과 =0.733 VDC 및 2-3 =0.728VDC, 즉 2-1> 2-3.

BC 557 PNP	점수 측정	결과
	1-2	OL
	1-3	OL
	2-1	0.733VDC
	2-3	0.728VDC
	3-1	OL
	3-2	OL

트랜지스터의 베이스 찾기 :

위의 튜토리얼에서 언급했듯이 위의 테스트에서 발견된 일반적인 숫자는 base입니다. 우리의 경우 2 ^nd 단자는 Base이고 1-2와 2-3 중 2는 공통입니다.

2 ^nd DMM을 사용하여 트랜지스터의 베이스를 찾는 방법.

위의 그림 "c"와 "d"에서 멀티미터 리드와 트랜지스터 단자의 연결 패턴과 연결 방법을 동일하게 하면 빨간색( +Ve) 테스트 리드는 중간에 연결됩니다. 즉, 2 ^nd 리드의 단자와 검은색(-Ve) 테스트 리드는 1 ^st 에 연결됩니다. 트랜지스터의 한 단자.

다시, The Red(+Ve) 테스트 리드는 중간에 연결됩니다. 즉, 2 ^nd 리드의 터미널과 검은색(-Ve) 테스트 리드는 3 ^rd 에 연결됩니다. 트랜지스터와 멀티미터의 한 단자는 BC 547 NPN의 경우 각각 0.717 VDC 및 0.711 VDC와 같은 일부 판독값을 보여줍니다.

공통 리드는 2 ^nd 입니다. 하나는 베이스인 빨간색(+Ve) 테스트 리드(즉, P 및 예, 다른 두 리드는 N)에 연결됩니다. BC 557 PNP 트랜지스터의 경우는 반대입니다.

NPN 또는 PNP?

간단합니다. 멀티미터의 검정색(-Ve) 테스트 리드가 트랜지스터의 베이스(2 ^nd 이 경우 터미널), PNP 트랜지스터입니다. , 그리고 Red(+Ve) 테스트 리드를 단자 베이스에 연결하면 NPN 트랜지스터 .

이미터 또는 수집가?

EB(Emitter – Base) 순방향 바이어스는 CB(Collector – Base) 즉, PNP 트랜지스터의 EB> CB보다 큽니다. BC557 NPN. 따라서 PNP 유형 저항입니다. NPN 트랜지스터에서 BE(Base – Emitter) 순방향 바이어스는 BC(Base – Collector), 즉 BE> BC보다 큽니다. BC 547 PNP.

결론은 다음과 같습니다.

1. 포인트 2는 BC547 트랜지스터의 트랜지스터 베이스입니다.
2. BC 547은 NPN 트랜지스터로 2 ^nd (중간 단자는 베이스) 멀티미터의 빨간색(+Ve) 테스트 리드에 연결됩니다.
3. 전혀, 단자 1 =이미터, 단자 2 =베이스, 단자 3 =컬렉터(BC 547 NPN 트랜지스터) 왜냐하면 1-2에 대한 테스트 결과 =0.717 VDC 및 2-3 =0.711VDC, 즉 1-2> 2-3.

BC 547 NPN	점수 측정	결과
	1-2	0.717VDC
	1-2	OL
	1-3	OL
	1-3	OL
	2-3	OL
	2-3	0.711VDC

옴(Ω) 범위 모드에서 아날로그 또는 디지털 멀티미터를 사용하여 트랜지스터 확인:

단계:

1. 회로에서 전원 공급 장치를 분리하고 회로에서 트랜지스터를 제거합니다.
2. 선택 스위치를 돌리고 멀티미터 노브를 옴 범위(OHM)에 놓습니다.
3. 멀티미터의 검정(공통 또는 -Ve) 테스트 리드를 트랜지스터의 첫 번째 단자에 연결하고 빨간색(+Ve) 테스트 리드를 두 번째 단자에 연결합니다(그림 1(a)).(6번의 테스트를 수행해야 합니다. 블랙(-Ve) 테스트 리드를 각각 1~2, 1~3, 2~1, 2~3, 3~1, 3~2에 연결하여 멀티미터 테스트 리드를 교체하거나 트랜지스터 단자를 반대로 연결하여 연결하고, 테스트, 측정 및 표(아래 참조)의 판독값을 기록합니다.(빨간색 숫자는 빨간색(+Ve)에 연결된 트랜지스터 리드를 나타냅니다. 멀티미터의 테스트 리드와 검은색 숫자는 검정색(-Ve)에 연결된 트랜지스터 리드를 나타냅니다. 멀티미터의 테스트 리드. (아래 표와 그림에서 더 나은 설명)
4. 그림 1(a) 및 (b)와 같이 트랜지스터 또는 멀티미터 중 하나의 극성을 변경하여 멀티미터가 1차 및 2차 테스트 모두에서 높은 저항을 나타내는 경우. (참고로 결과는 위에서 언급한 6개 중 2개의 테스트에 대해서만 표시됩니다.) 즉, 우리의 경우 2 ^nd 트랜지스터의 단자는 BASE입니다. Red(+Ve)에서 2~3 및 3~2의 테스트 모두에서 높은 저항을 나타내기 때문입니다. 멀티미터의 테스트 리드는 2 ^nd 에 연결됩니다. 트랜지스터의 단자. 즉, 테스트의 일반적인 숫자는 1, 2, 3 중 2인 Base입니다.

확대하려면 이미지를 클릭하세요.

PNP 또는 NPN ?

이제 NPN 트랜지스터입니다. RED(+Ve) 테스트 리드(즉, P =양극인 P 단자)가 트랜지스터(아래 그림 참조). 반대로 트랜지스터 단자에 연결된 멀티미터의 검은색(-Ve) 테스트 리드(즉, N =N =Negative)를 (1~2, 2~3) 순서로 하면 위와 같이 두 테스트 모두에서 판독값을 보여줍니다. , 두 번째 ^{두 번째} 터미널은 여전히 ​​BASE이지만 트랜지스터는 PNP입니다(아래 그림 참조).

트랜지스터 또는 hFE 또는 베타 모드에서 디지털 멀티미터를 사용하여 트랜지스터 테스트

베타라고도 하는 hFE는 dc 이득입니다. "하이브리드 매개변수 순방향 전류 이득, 공통 이미 터"는 트랜지스터의 hFE를 측정하는 데 사용되며 다음 공식으로 찾을 수 있습니다.

h_FE = β_DC =나_C / 나_B

그림 1과 같이 트랜지스터와 핀 단자를 확인하는 데에도 사용할 수 있습니다.

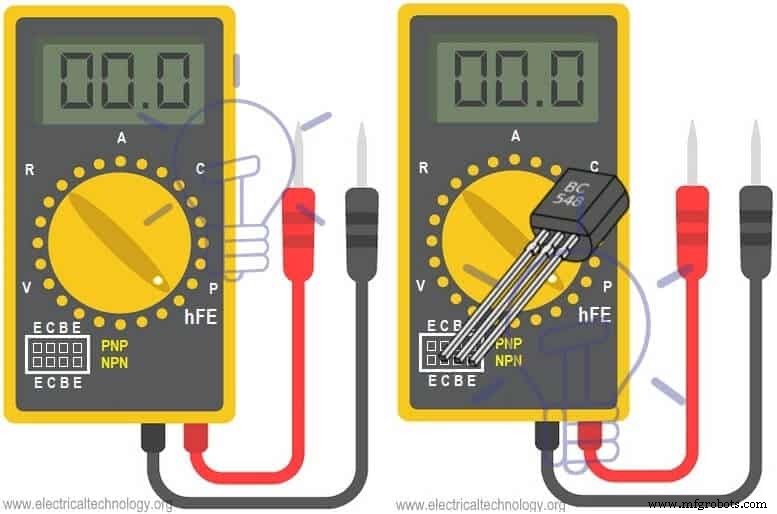

hFE 모드에서 트랜지스터를 확인하기 위해 멀티미터에는 PNP 및 NPN과 E C B(Emitter, Collector 및 Base)로 표시된 8핀 슬롯이 있습니다. 3개의 트랜지스터 핀을 멀티미터 슬롯에 하나씩 다른 슬롯, 즉 ECB 또는 CBE에 넣기만 하면 됩니다(회전 노브는 hFE 모드에 있어야 함).

읽기를 표시하는 경우(h_FE 트랜지스터 읽기) , 이 예에서는 368(CBE 위치)의 베타 값을 보여주는 BC548 트랜지스터를 사용했습니다. C, B, E 슬롯의 현재 위치는 트랜지스터의 정확한 단자입니다. 좋은 위치에 있습니다. 그렇지 않으면 새 것으로 교체하십시오.
