스위치를 사용하여 전기 온수기를 제어하는 ​​방법?

단극, 2극 및 중간 스위치를 사용한 온수기 제어

전기 온수기 배선 시리즈에서는 단방향, 양방향, 3방향 및 4방향(중간) 스위치를 사용하여 온수기를 제어하는 ​​방법을 보여줄 것입니다.

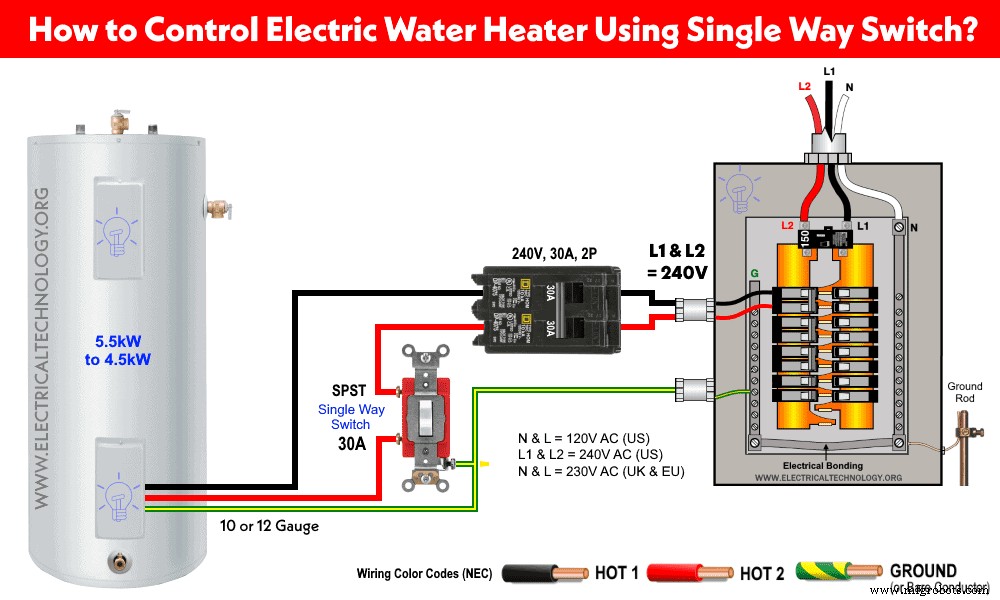

단극 스위치를 사용한 온수기 제어

단방향 또는 단방향 스위치를 사용하여 비연속(비동시) 온수기를 제어하려면 최소 30암페어 회로가 있는 10게이지 와이어 크기를 사용해야 합니다. 파쇄기. 우리의 경우 온수기를 주 배전반에서 30A 회로 차단기로 보호되는 30A 단방향 스위치에 직접 연결했습니다. 스위치의 아래쪽 위치는 온수기에 대한 라인 공급을 차단하는 데 사용됩니다. 240V 히터의 경우 단선 차단으로 온수기를 끌 수 있습니다. 또한 스위치와 온수기를 적절히 접지하는 것을 잊지 마십시오.

알아두면 좋은 정보:

• 정격에 따라 항상 240V, 30A 회로 차단기에 10게이지 전선을 사용하십시오. 12 게이지는 기기 정격에 따라 단상 120V에 사용할 수 있습니다.
• 30A 보호 CB가 있는 240V용 최소 30A 스위치를 사용하세요.
• 240V 차단기 또는 스위치는 120V에 사용할 수 있지만 120V 정격 차단기 및 스위치는 208, 240, 277 또는 480V에 사용할 수 없습니다.
• 스위치는 중성선이 아닌 라인(핫 또는 상)선에만 설치해야 합니다.

양극 스위치를 사용한 온수기 제어

양극 스위치를 사용하여 전기 온수기의 ON/OFF 작동을 제어할 수도 있습니다. 240V 온수기의 경우 주 전원 패널에서 30A 회로 차단기로 보호되는 30A 이중 극 스위치를 사용했습니다.

이렇게 하면 두 라인(핫 또는 위상) 와이어가 스위치로 꺼집니다. 단일 라인 공급을 차단하는 것만으로 완벽하게 작동하지만, 온수기의 전원을 확실히 차단하기 때문에 단극 스위치 대신 이중 극 스위치를 사용할 수 있습니다. 이렇게 하면 이중 극이 안전 스위치 역할도 합니다.

탱크 없는 온수기, HVAC(난방, 환기 및 에어컨), 상업용 온수기 또는 주 회로 차단기가 보이지 않는 경우 안전 스위치가 필요합니다.

알아두면 좋은 정보:

• 제조업체에서 제공한 사용 설명서에 따라 항상 올바른 배선도를 사용하십시오.
• 240V AC 온수기를 120V AC에 연결할 수 있습니다.
• 120V AC 온수기 요소는 240 또는 230V에 사용할 수 없습니다.

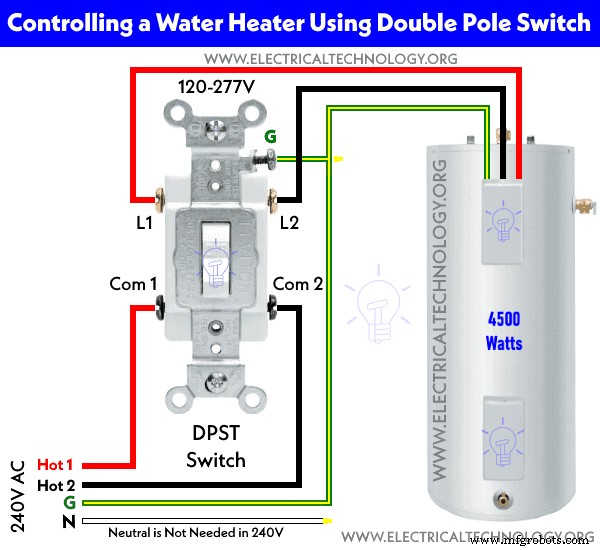

DPST 스위치를 사용한 온수기 제어

다음 배선 다이어그램은 120V ~ 277V 정격의 DPST(Double Pole, Single Throw) 스위치와 240V 2극 차단기를 사용하여 배선 및 제어하는 ​​것을 보여줍니다. 온수기. 공통(어두운 나사)이 Hot 1 및 Hot 2를 통해 240V 공급 전압에 연결되어 있음을 명확하게 보여줍니다. L1 및 L2(황동 나사는 온수기에 직접 연결됩니다. 240V 회로이므로 중성선이 필요하지 않습니다. .

마지막으로 접지선을 DPST 스위치 녹색 나사와 온수기의 단자함에 연결합니다. 이런 식으로 ON 및 OFF 작업은 두 소스(예:라인 1 및 라인 2)를 닫거나 엽니다.

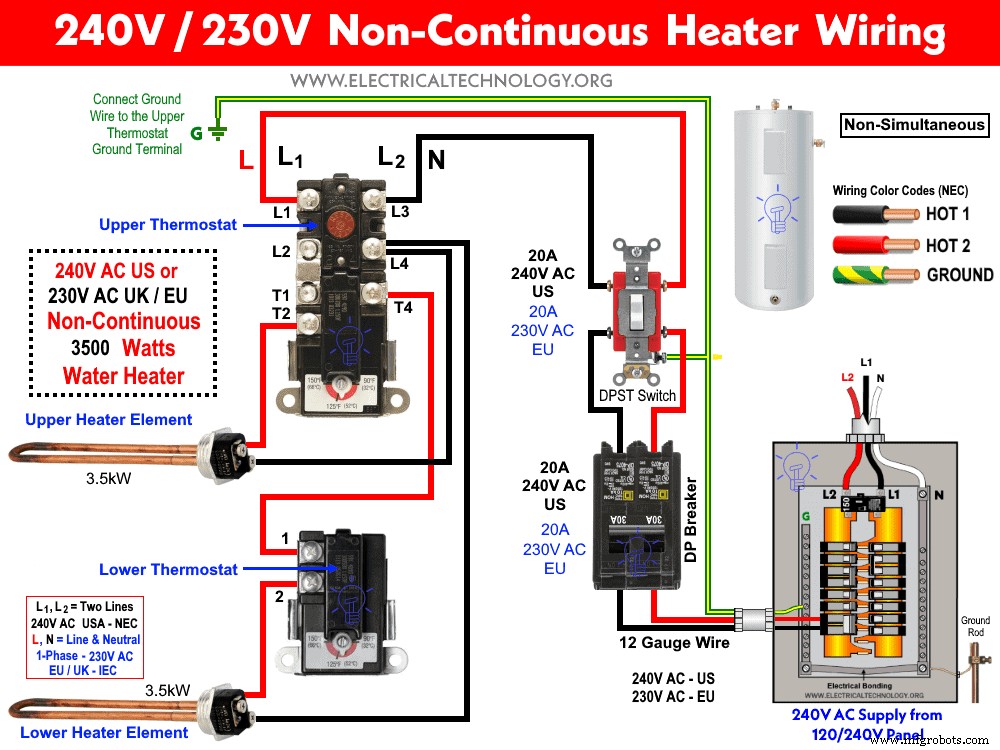

마찬가지로 다음 배선도는 20A 이중 극, 단일 스로우 스위치를 사용하여 240V 비연속 온수기 온도 조절 장치 및 소자를 제어하는 ​​방법을 보여줍니다.

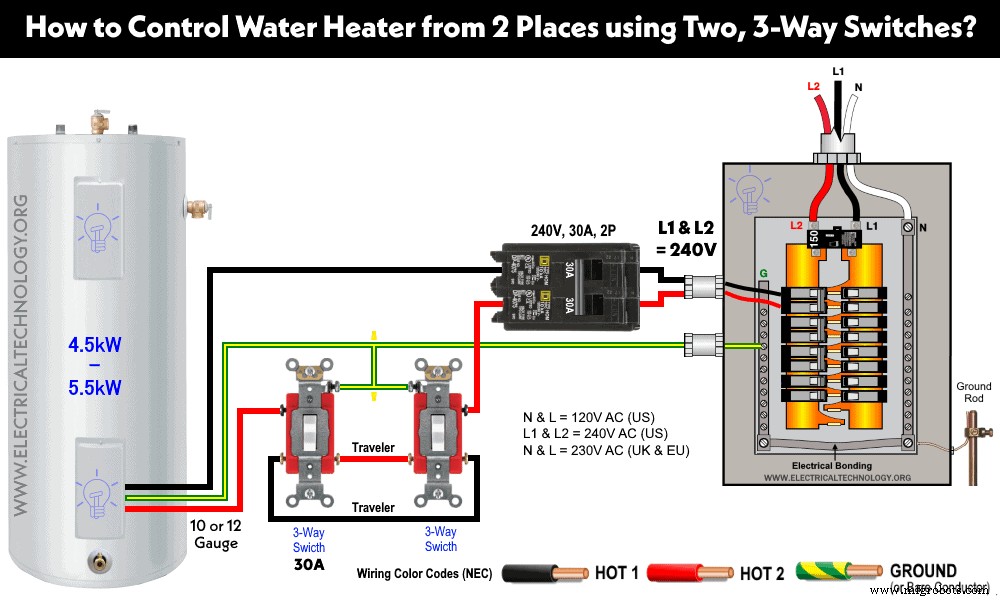

2개의 3방향 스위치를 사용하여 두 곳에서 온수기 제어

다음 다이어그램을 사용하여 3가지 방법을 사용하여 2곳에서 단일 전구를 제어할 수 있는 계단 배선도와 유사하게 2곳에서 전기 온수기를 제어할 수 있습니다. 스위치.

단상 120V 공급의 경우 중성선은 온수기에 직접 연결되며 여기서 열선(라이브 또는 라인)은 3방향 스위치의 커먼에 연결됩니다. 두 3방향 스위치 모두 트래블러 와이어(파란색)를 통해 연결되고 두 번째 3방향 스위치의 공통 부분은 온수기에 연결됩니다. 240V에는 적절한 접지와 10게이지 와이어가 있는 30A 회로 차단기를 사용해야 합니다. 120V의 경우 정격에 따라 12게이지 전선을 사용하여야 합니다. 3-way 스위치를 통해 전원 공급 장치를 차단하려면 하나의 활선만 있으면 됩니다. 전반적으로 3-way 회로로 알려져 있습니다. 스위치와 회로 차단기 정격은 모두 30암페어입니다.

알아두면 좋은 정보:

스위치 등급:

• 120V는 120V에만 사용할 수 있습니다.
• 240V는 120V, 240V에 사용할 수 있지만 277V에는 사용할 수 없습니다(상업 애플리케이션)
• 120-277은 120V, 240V 및 277V에 사용할 수 있습니다.

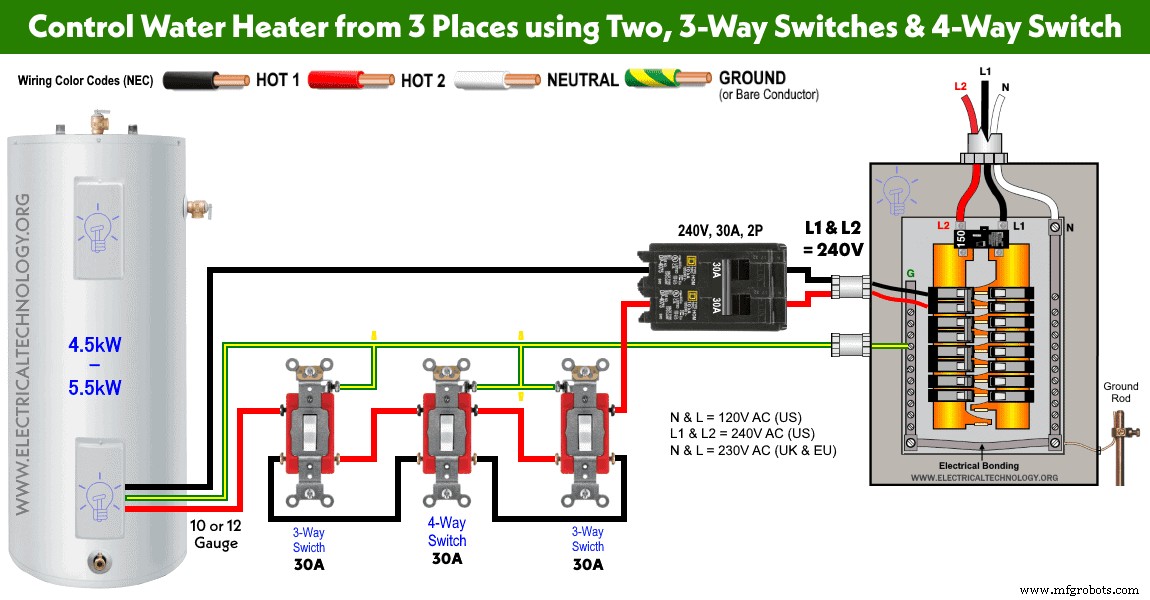

2, 3, 4방향 스위치를 사용하여 3곳에서 온수기 제어

위의 회로에서 두 개의 3-way 스위치 사이에 중간(4-way) 스위치를 연결하면 3가지 다른 스위치에서 온수기를 ON/OFF할 수 있습니다. 240V, 230V 및 120V AC의 경우 아래 배선도와 같은 위치에 배치하십시오.

3방향 및 4방향을 포함한 회로 차단기 및 모든 스위치의 정격은 30암페어입니다. 단상 120V용으로 적절한 정격의 스위치와 차단기 사이즈를 사용하시면 됩니다. 온수기 및 스위치에 적절한 접지/접지를 하는 것을 잊지 마십시오.

알아두면 좋은 정보:

• 15A, 120V 정격 스위치는 20A, 120V 회로에서 사용할 수 있습니다.
• 20A, 120V 정격 스위치는 가정용 15A, 120V 회로에서 사용할 수 없습니다.
• 120V 정격 스위치는 240V 회로에서 사용할 수 없으며 그 반대의 경우도 마찬가지입니다.
• 정격 암페어가 동일한 경우 120V 회로에서 240V 스위치를 사용할 수 있습니다.
• 120V 스위치는 암페어 단위의 정격 전류가 동일하더라도 240V 회로에서 사용할 수 없습니다.

주의사항

경고 및 주의사항

• 전기 제품 및 장비를 교체, 수리, 문제 해결, 유지 보수 및 설치하기 전에 전원을 차단하십시오.
• 정격 부하에 따라 적절한 전선 크기와 적절한 크기의 차단기로 스위치의 적절한 전압 및 정격 전류를 사용합니다.
• 이렇게 하지 않으면 감전, 심각한 부상, 화재 또는 사망에 이를 수 있습니다.
• 배선 및 설치 전에 스위치 단자에 대한 연속성 테스트를 수행합니다. 위의 배선 자습서에서 240V에는 10게이지 와이어를 사용하고 120V에는 12게이지 와이어를 사용합니다. 적절한 설치를 위해 사용 설명서 가이드를 따르거나 인가된 전기 기술자에게 문의하십시오. 위의 모든 배선도는 비동시(비경쟁) 발열체 및 온도 조절기 작동에 대한 것입니다.
• 빨간색  선을 보여줍니다. 또는 단계 와이어 및 검정색 중립 와이어 표시 위의 그림에서. 지역 배선 색상 코드(예:IEC 또는 NEC)를 따를 수 있습니다.
• 적절한 설치를 위해 수동 지침, 지역 번호를 따르거나 공인 전기 기술자에게 문의하십시오.
• 저자는 이 정보의 표시 또는 사용으로 인한 손실, 부상 또는 손해 또는 잘못된 형식의 회로를 시도한 경우 책임을 지지 않습니다. 그러니 제발! 모든 것이 전기에 관한 것이고 전기는 너무 위험하기 때문에 조심하십시오.
