필렛과 모따기의 차이점 이해

"필렛이란 무엇이며 모따기는 무엇입니까?" 특히 디자인 엔지니어링에 관심이 있는 경우 이 질문을 수천 번 들었을 것입니다. 대부분의 사람들은 이 두 현상이 실제로는 서로 반대일 때 혼동하는 경향이 있습니다.

이 두 현상의 차이점을 아는 것은 실제로 설계자가 고려해야 하는 필수 요소 중 하나입니다. 선택한 선택이 응력 흐름 및 집중과 같은 요소를 결정하므로 선택한 선택이 부품 제조업체의 성공 또는 실패를 결정하기 때문입니다.

이 기사에서는 필렛과 모따기의 개념에 대해 알아야 할 모든 것을 설명합니다. 또한 공통적인 차이점, 필요할 때, 어떤 것을 사용할지 결정하는 방법을 배우게 됩니다.

필렛이란 무엇입니까?

기계 공학에서 기계공은 모서리의 내부 또는 외부에 있는 디자인의 둥근 부분으로 필렛을 참조합니다.

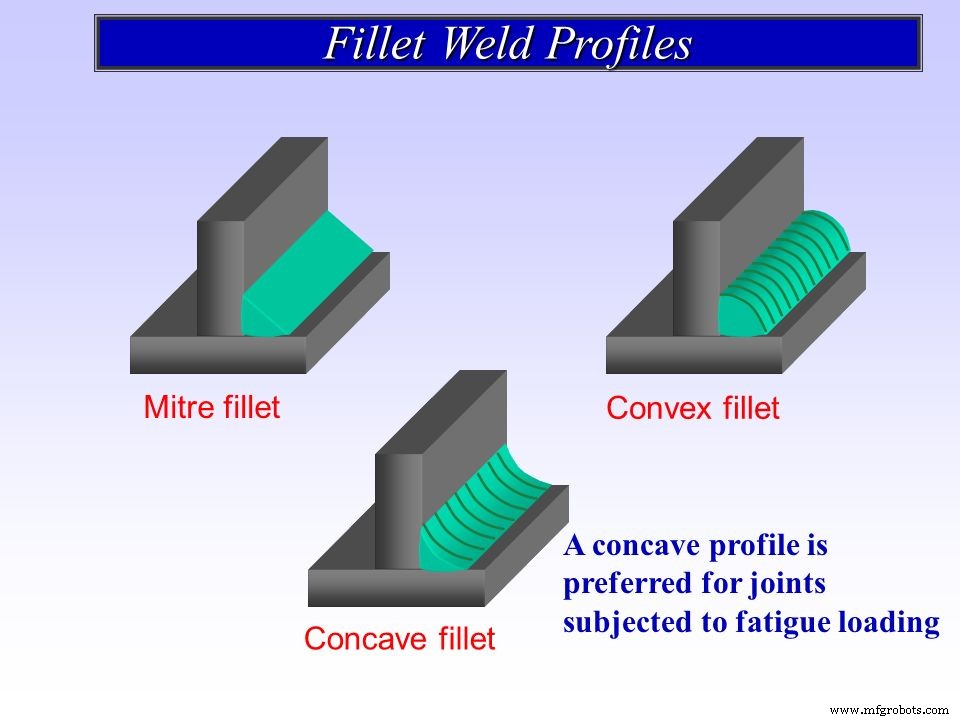

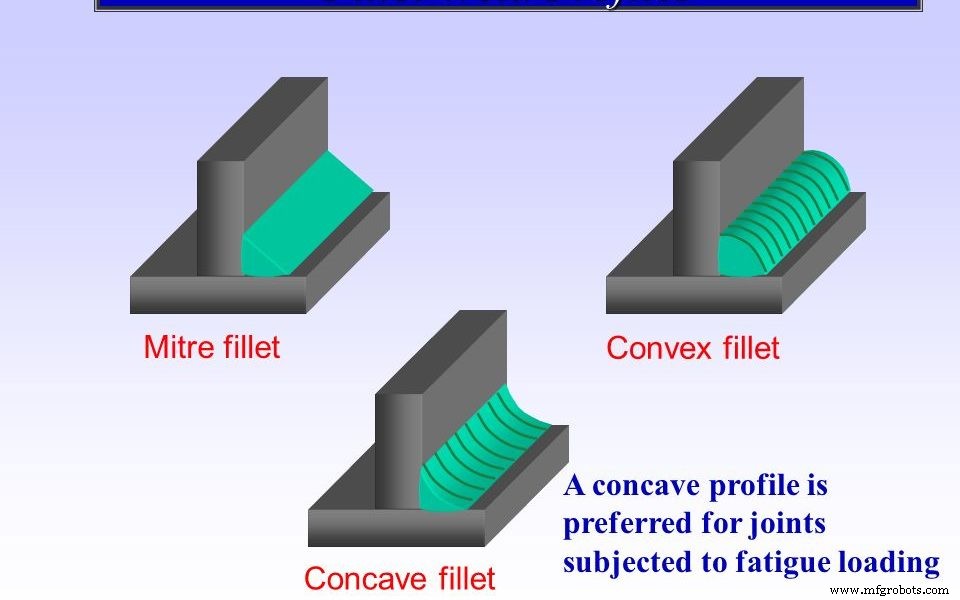

필렛 역학에는 연귀, 오목 및 볼록 필렛의 세 가지 유형이 있습니다. 내부에서 필렛은 오목한 반면 외부에서는 볼록합니다. 엔지니어는 필렛을 사용하여 부품의 응력을 줄입니다. 따라서 필렛은 더 큰 표면에 응력을 분산시켜 응력이 가해지는 부품이 급격한 변형을 방지하는 데 도움이 됩니다.

설계 시 날카로운 모서리를 제거하고 응력이 적게 집중되어야 하는 경우 필렛 엔지니어링은 기계공이 활용할 수 있는 최상의 옵션입니다.

모따기란 무엇입니까?

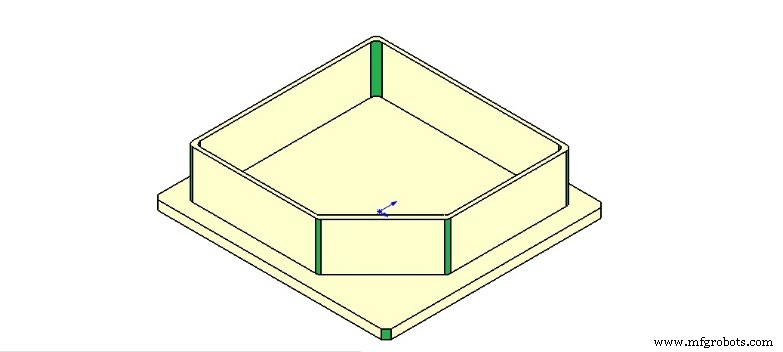

모따기는 부품 설계의 경사지거나 각진 모서리 또는 모서리입니다. 필렛의 반의어입니다. 모따기는 곡선 모양 대신 직선이며 날카로운 각도를 가지고 있습니다. 기계공은 높은 응력 집중 모서리가 필요한 부품에 모따기를 사용합니다. 설계의 특정 부분에 응력을 집중시키는 방식으로, 저응력 집중이 필요한 설계에 사용하면 쉽게 변형될 수 있습니다.

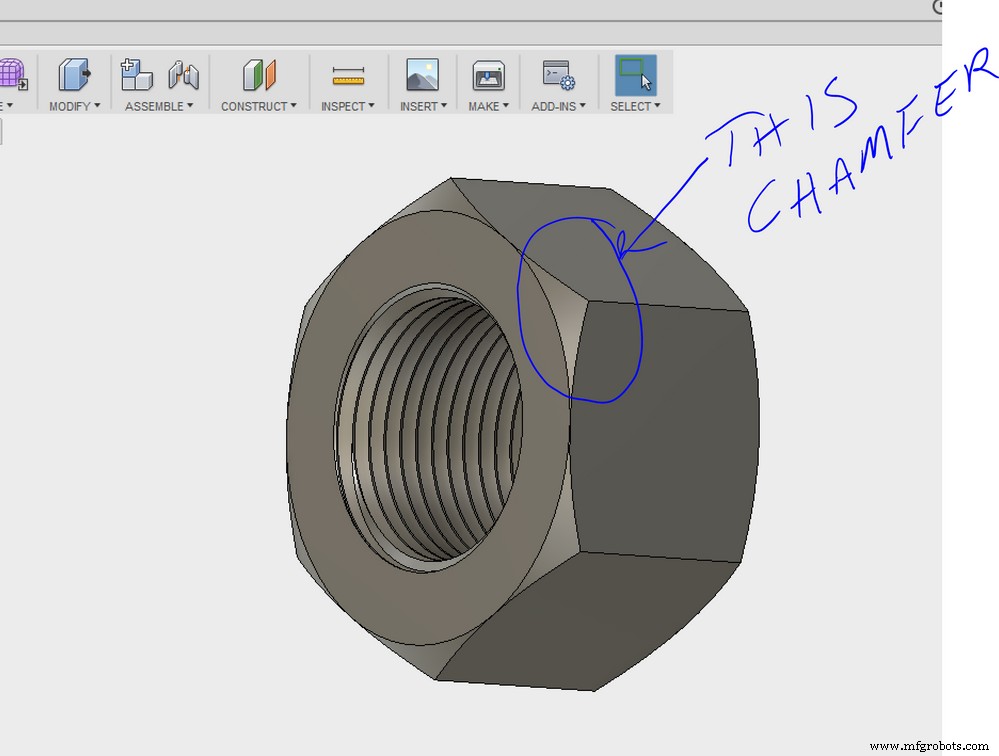

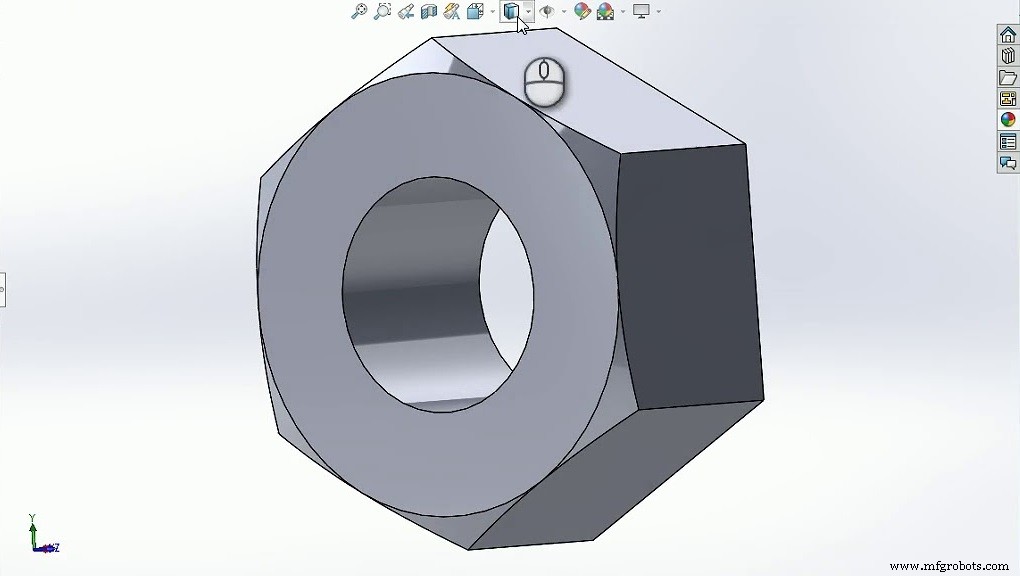

모따기는 디자인의 내부와 외부에도 적용됩니다. 필렛을 선호하는 상황이 있습니다. 일반적으로 수평에 대해 45도 각도로 되어 있으며 드릴 작업 후 구멍 가장자리를 비스듬히 하는 데 도움이 됩니다. 설계에 나사를 구동할 부품을 만드는 것이 포함되어 있고 나사 머리가 튀어나오지 않도록 하려면 모따기가 필요합니다. 이렇게 하면 나사의 가장자리가 표면 아래에 편안하게 놓이게 되며, 이는 필렛을 사용하는 경우에는 불가능할 수 있습니다.

또한 기계공이 볼트 또는 나사의 리드인으로 사용하는 더 큰 모따기(보통 60도)가 있습니다. 설계 목적에 맞게 날카로운 모서리가 필요한 경우 다양한 필렛 역학보다 모따기를 선택해야 합니다.

필렛이나 모따기가 필요한 경우

두 가지를 구별하는 것 외에도 기계공은 설계에 적합한 것을 선택하는 데 문제가 있습니다. 종종 잘못된 것을 사용하면 제조 비용이 증가하고 부품의 효율성이 떨어질 수 있습니다.

모따기가 필렛 대신 사용되거나 그 반대의 경우에도 부품이 충분히 오래 지속되지 않을 수 있습니다. 따라서 설계에 적합한 필렛 및 모따기 개념을 이해하는 것이 중요합니다. 이제 이것을 분해하고 언제 필렛과 모따기를 사용해야 하는지 자세히 논의해 보겠습니다.

부품의

취급 및 검사 중 사고를 방지하려면 부품 설계의 모든 모서리를 파손하는 것이 더 안전합니다. 그러나 모따기가 항상 부품 모서리에 가장 적합한 옵션은 아닙니다. 날카로운 모서리로 인해 취급 중에 부상을 입을 수 있습니다. 따라서 이 경우 필렛을 선택하는 것이 좋습니다.

외부 가장자리

설계 요구 사항에 따라 외부 모서리에 모깎기와 모따기를 모두 사용할 수 있습니다. 외관이 디자인에 중요하지 않은 경우 간단한 모따기를 선택하여 날카로운 모서리를 부술 수 있습니다. 이렇게 하면 부품을 다룰 때 부상 위험을 줄이는 데 도움이 됩니다.

반면에 디자인 외관이 미학적으로 만족스러워야 하는 경우 가장자리를 가로질러 필렛을 사용해야 합니다. 그러나 반경 크기에 유의해야 합니다. 사용된 반경이 높을수록 더 나은 디자인이 됩니다. 이는 반경이 큰 필렛이 응력을 완화하는 데 도움이 되기 때문입니다.

홀에서

디자인에 나사나 볼트가 박힐 구멍이 있는 경우 필렛을 사용하는 것은 좋은 선택이 아닙니다. 볼트 또는 나사가 구멍으로 부드럽게 움직이는 것을 방지합니다. 이 경우 필요한 것은 모따기입니다. 날카로운 모서리는 구멍에서 핀이 더 부드럽게 움직이는 데 도움이 됩니다. 또한 고정이 더 쉬워집니다.

필렛과 모따기의 개념을 명확하게 알지 못하면 설계 및 가공 작업의 올바른 선택에 영향을 미칩니다. 하지만 걱정하지 마세요. RapidDirect에 파일을 업로드하면 즉시 제안해 드리겠습니다.

다음 비디오를 시청하여 필렛과 모따기의 비교에 대해 자세히 알아볼 수도 있습니다.

필렛과 모따기의 차이점

필렛과 모따기 사이에는 알아야 할 몇 가지 차이점이 있습니다. 그러나 더 나은 이해를 위해 표 형식으로 필렛과 모따기의 차이점을 설명합니다.

	필렛	모따기
가공 비용	모따기보다 비싸다	저렴한
가공 시간	곡선 가장자리는 만들기가 쉽지 않고 더 많은 인내가 필요합니다. 따라서 필렛 엔지니어링은 모따기에 비해 시간이 더 걸립니다.	필렛보다 빠릅니다.
절단 도구	필레를 만들려면 특별한 절단 도구가 필요합니다. 이것은 반경이 다르기 때문입니다. 따라서 만들고자 하는 반경의 종류에 따라 사용해야 하는 절단 도구가 결정됩니다.	하나의 절단 도구를 사용하여 다양한 모따기 크기를 만들 수 있습니다. 따라서 모따기 디자인에 여러 도구가 필요하지 않습니다.
스트레스 집중	더 큰 반경에서 응력을 공유하여 부품이 변형되지 않도록 보호합니다. 외장용으로 최고입니다.	응력이 부품에 집중되어 재료가 쉽게 변형될 수 있습니다.
안전	자재 취급을 더 안전하게 만듭니다.	날카로운 모서리로 인해 부상을 입을 수 있습니다.

필렛과 모따기 중에서 선택할 때 고려해야 할 요소

기계 기술자는 설계를 위해 모깎기 또는 모따기를 선택할 때 종종 불확실한 상태에 놓이게 됩니다. 이러한 혼란 상태에 빠지지 않으려면 다음 사항을 고려해야 합니다.

가공 시간

단기간에 빠르게 수작업으로 디자인을 제작해야 하는 경우 챔퍼를 선택할 수 있습니다. 필렛에 비해 시간이 덜 걸리기 때문입니다. 그러나 수동 방식이 아닌 CNC 가공을 사용하는 경우에는 시간 차이가 크지 않습니다. 도구를 교체하는 데 필요한 유일한 시간 차이입니다.

비용

모따기는 필렛보다 비용 효율적입니다. 따라서 디자인에 대한 예산이 적은 경우 모따기가 더 좋습니다.

매력

더 매력적인 디자인이 필요하다면 필렛을 선택해야 합니다. 산업 디자이너는 모따기 대신 필렛을 사용하는 경우가 많습니다. 모따기가 디자인을 더 매력적으로 만들기 때문입니다.

녹

필렛 부품은 모따기보다 부식이 가속화되는 것을 방지하는 경향이 있습니다. 챔퍼보다 도료와 같이 균일한 코팅이 균일하게 분포되기 때문입니다. 필렛은 부품이 날카로운 모서리에 비해 두꺼운 코팅에 부착되도록 합니다. 코팅이 충분하지 않으면 부품이 녹슬기 쉽습니다. 따라서 가속된 녹으로부터 부품을 보호하려면 필렛이 필요합니다.

스트레스

모서리에서 설계 스트레스를 균일하게 하는 것이 목표인 경우 필렛이 더 나은 선택입니다. 이는 모따기보다 더 큰 표면에서 응력을 공유하기 때문입니다.

구멍

설계에 있는 구멍의 기능에 따라 필렛 또는 모따기가 최선의 선택이 될 것입니다. 구멍이 핀 삽입용이거나 나사와 볼트를 부품에 삽입하기 위한 것이라면 모따기가 더 나은 옵션입니다.

결론

"모깎기와 모따기란 무엇인가"라는 질문을 이해하는 것은 혼란스러운 일이 아닙니다. 필요에 따라 둘 다 다른 용도로 사용할 수 있습니다. 그러나 설계에 적합한 것을 선택하는 것은 부품 설계에서 가장 중요한 결정 중 하나입니다. 올바른 선택이 이러한 디자인을 보다 효율적으로 만들고 비용을 절감하며 더 오래 지속되기 때문입니다.
