브러시리스 모터 배선:사양 및 전체 가이드!

bldc 모터를 브러시 모터 배선과 비교할 수 있지만 완전히는 아닙니다. 브러시리스 모터는 전기 장치에 사용할 수 있는 3선식 모터입니다. 이러한 브러시리스 모터 없이는 많은 CPU 또는 PC 팬이 제대로 작동하지 않습니다.

브러시리스 팬의 구조는 시장의 다른 모터 구조와 매우 다릅니다. 예를 들어 브러시리스 모터에는 금속 부식 형태가 없으므로 이러한 모터는 매우 효율적이고 에너지를 절약할 수 있습니다. 또한 브러시리스 모터에는 표준 2선이 아닌 3개의 모터 선이 있습니다.

이 기사에서는 브러시리스 DC, 그 특성 및 전체 배선에 중점을 둡니다. 또한 회로에 브러시리스 모터 배선을 적용하는 방법을 이해하는 데 도움이 됩니다.

브러시리스 모터란 무엇입니까?

DC 모터는 추진할 수 있는 전기 장비를 위해 명시적으로 만들어진 전기 모터입니다. 이러한 모터에는 두 가지 유형이 있습니다. 인 러너와 아웃 러너. 인-러너는 외부가 고정된 상태에서 러너의 내부가 회전합니다. 동시에 아웃러너 타입은 모터의 내부가 고정되어 외부가 회전하는 방식입니다.

브러시리스 DC 모터는 브러시 DC 모터와 유사하게 작동합니다. 그러나 유일한 차이점은 브러시리스 모터가 더 빠르게 회전하고 더 오래 지속되며 배터리 에너지를 절약하는 데 도움이 된다는 것입니다.

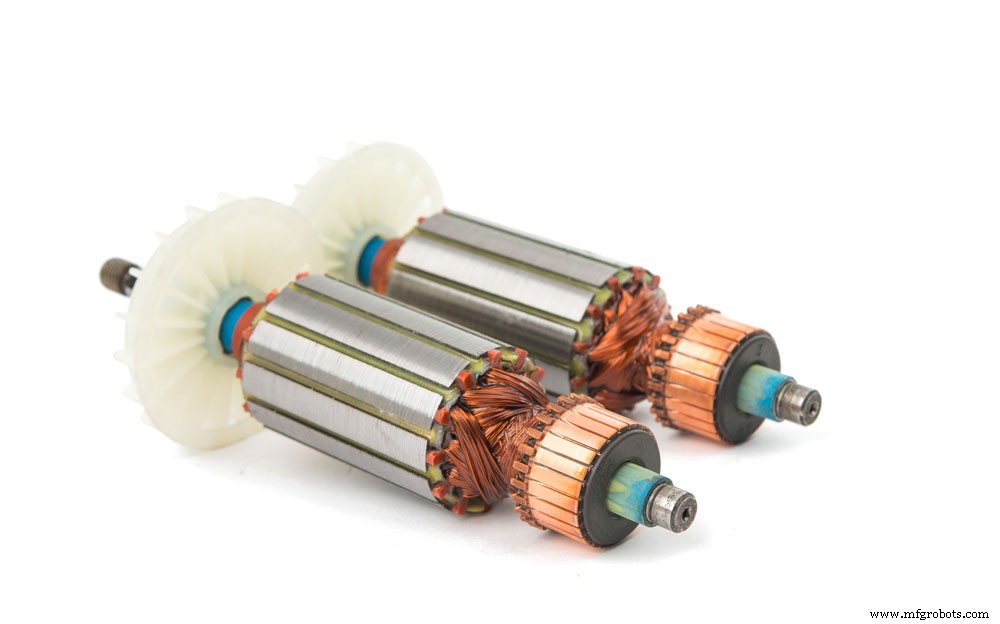

(분해된 bldc 모터의 부품입니다.)

브러시리스 DC의 특성 및 사양

• 첫째, 1분 동안 최대 13A의 전류를 흘립니다.
• 둘째, 최대 80⁰C의 온도에서 작동할 수 있습니다.
• 또한 모터의 무게는 약 50-60g입니다.
• 또한 최대 150와트의 전력을 전달할 수 있습니다.
• 또한 작동 전압이 10v 내외
• 또한 모터의 속도를 조절하는 데 도움이 되는 3상 연결이 있습니다.
• 마지막으로 부하 전류가 0.5A입니다.

그러나 브러시리스 모터를 구입할 때 확인해야 하는 필수 특성이므로 특정 산업 표준이 없습니다. 여러 산업에서 정격이 다른 브러시리스 모터를 제조하기 때문에 이것이 기존의 가변 기능의 원인입니다.

(엔진을 사용하는 전자 장치.)

브러시리스 모터 핀 구성

브러시리스 모터가 3상 모터라는 것은 이미 알고 있습니다. 다음은 각 핀 구성을 설명하는 표입니다.

핀 이름	설명
A	1단계에 연결
나	2단계에 연결
C	3단계에 연결

브러시리스 모터 컨트롤러 회로도

이 모터에서 회전자는 영구 자석 다발을 운반한 다음 자기장 방향으로 회전시킵니다. 이 스핀이 발생하면 코일은 일정하며 자기장의 영향을 받지 않습니다.

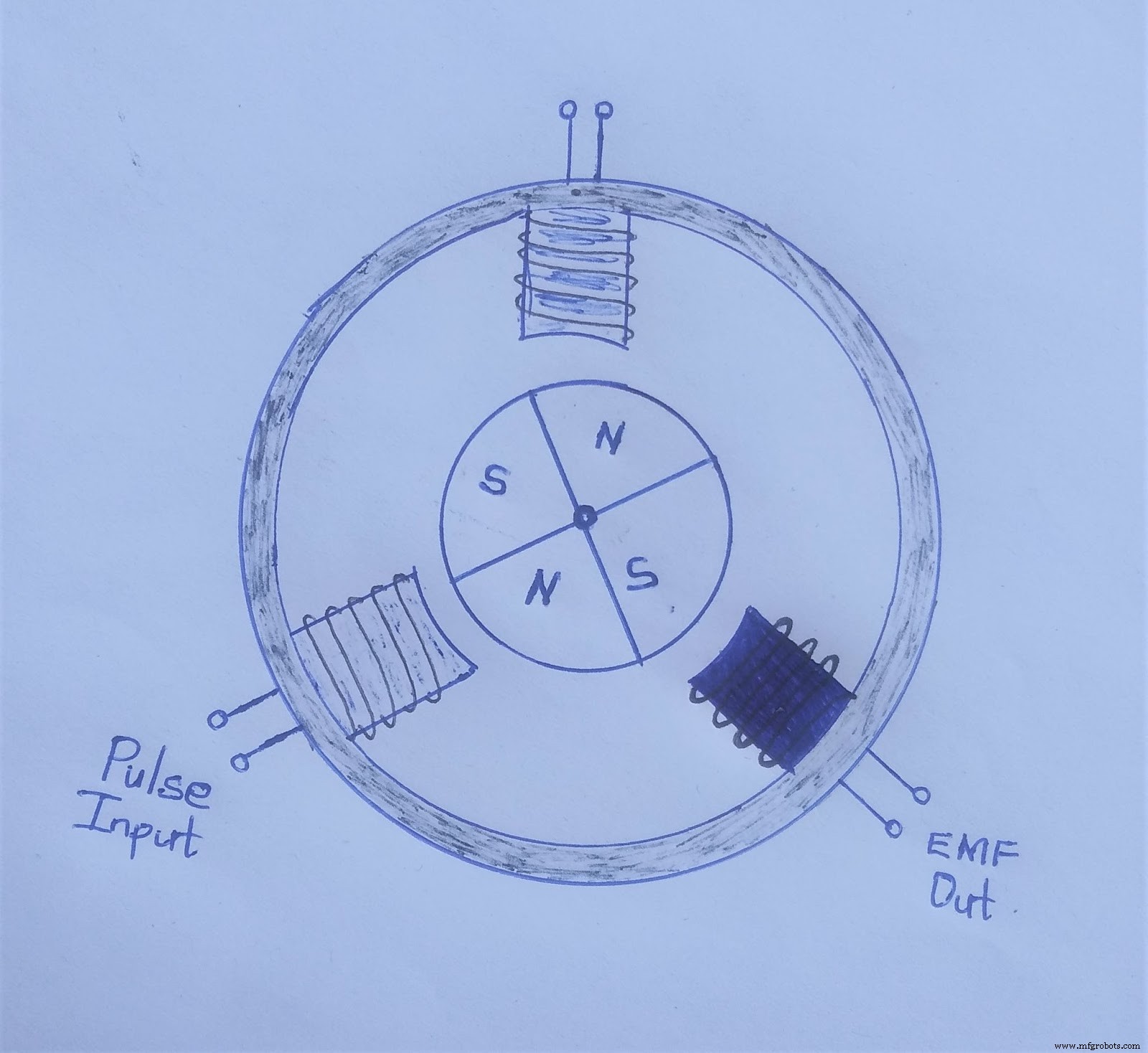

(브러시리스 모터 컨트롤러 회로도 )

자석은 이제 터미널 없이 움직이고 작동하기 때문에 쉽게 회전할 수 있습니다. 자석의 회전은 종종 고속이며 주로 소음이 없습니다.

그러나 자성 물질이 영구 자기장에 반응하려면 자석 쌍이 지속적으로 이동해야 합니다. 더욱이 이 스핀은 두 극이 규칙적으로 반응하고 반대되는 힘을 경험할 수 있도록 발생합니다. 결과적으로 생성된 에너지는 회전자에 대한 인장 압력을 해제하고 결과적인 힘을 시작합니다.

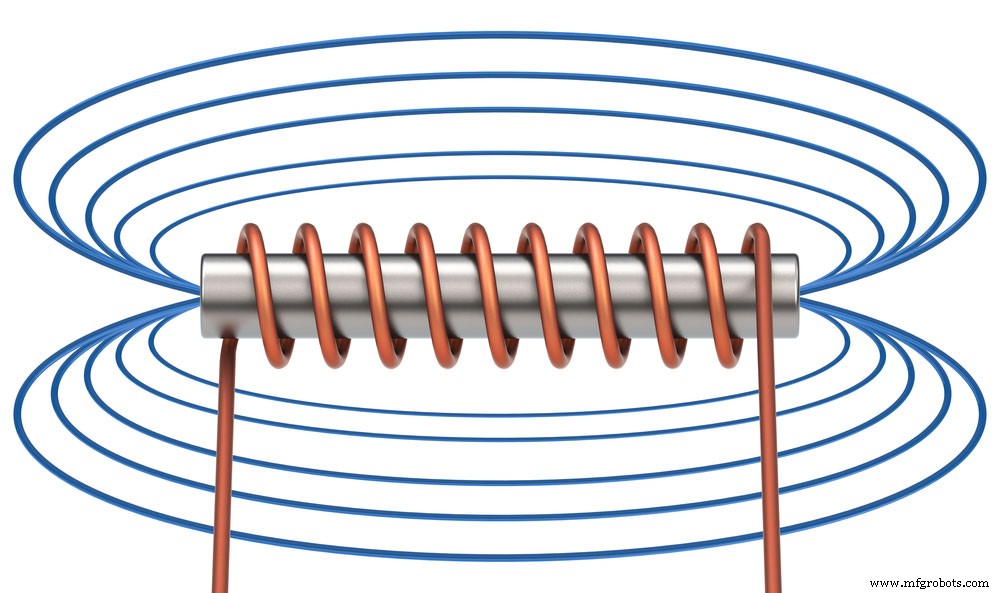

(전자기장.)

모터 사용 위치

우리는 프로젝트에 생명을 불어넣는 데 낮은 비용이 필요한 bldc 컨트롤러를 주로 사용합니다. 저렴하고 쉽게 구할 수 있는 모터이기 때문에 선호도가 높습니다.

3상 컨트롤러가 있어 모터의 속도를 정확하게 제어할 수 있습니다.

또한 이 모터는 작동하기 쉽기 때문에 많은 드라이버 모듈과 함께 사용합니다. 이 드라이버 모듈을 사용하면 엔진 속도를 쉽게 조절할 수 있습니다.

브러시리스 모터 배선을 완료하는 방법

bldc 전자 속도 컨트롤러는 일반적인 DC 모터와 다릅니다. 따라서 공급 전압에 직접 연결할 수 없으며 작동할 것으로 예상합니다.

3상 모터를 작동하려면 고유한 전원 공급 패턴을 따라야 합니다. 특히, 이를 달성하기 위해 따라야 할 6가지 완전한 단계가 있습니다.

단계	1	2	3	4	5	6
긍정	A	A	나	나	C	C
그라운드	나	C	C	A	A	나
열기	C	나	A	C	나	A

아래에 표시된 단계는 정방향 회전을 나타냅니다. 역 과정이 필요할 때 역순으로 단계를 따라야 합니다.

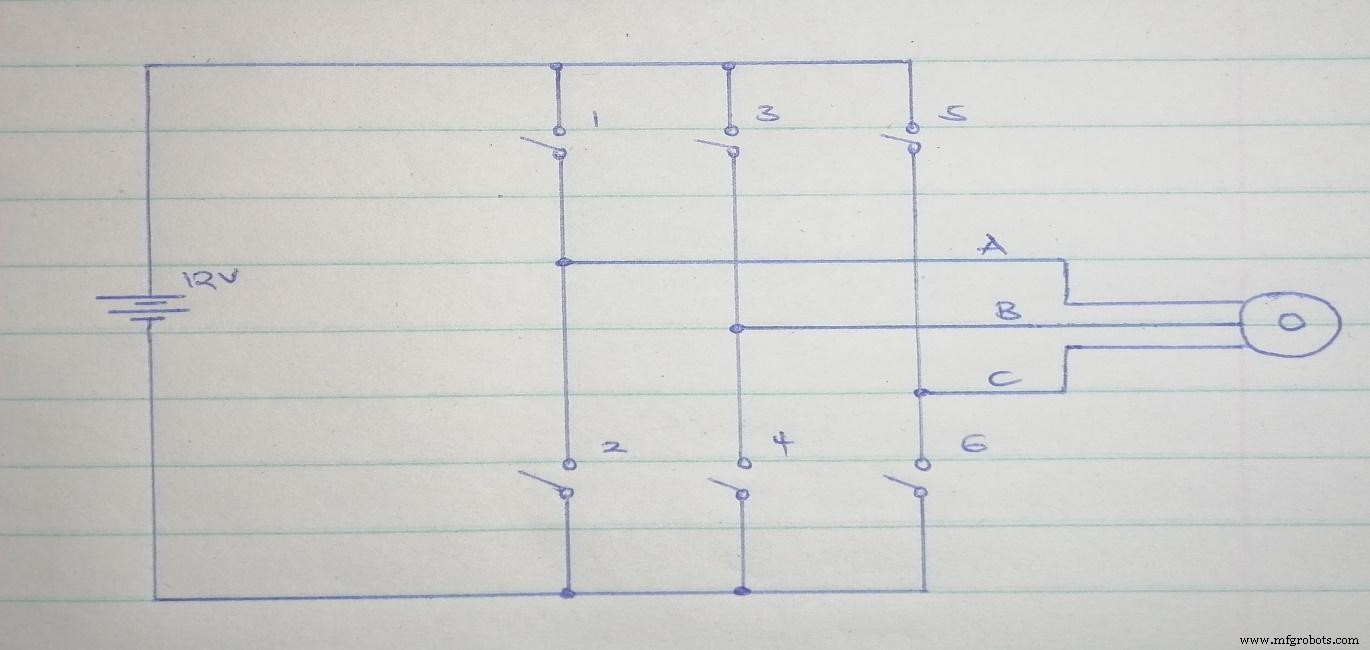

(h-브리지 형태의 스위치가 있는 bldc 모터 회로)

위의 표를 이해하려면 위의 회로를 고려해야 합니다. 권선 1,2,3,4,5,6을 위상 권선이라고 합니다.

• 1단계에서는 스위치 1과 4를 닫습니다. 권선 1과 2는 모터 전원 내부에서 발견되어 단계를 완료했습니다.
• 2단계에서 스위치 1과 6을 닫습니다. 1과 3을 감고 전원을 켜서 단계를 완료합니다.
• 3단계에서 스위치 3과 6이 닫히고 2와 3의 권선에 전원이 공급되어 단계가 완료됩니다.
• 4단계에서 스위치 3과 2가 닫히고 모터 내부에 권선 2와 1이 감겨 활성화됩니다. 결과적으로 단계를 완료합니다.
• 5단계에서 스위치 5와 4를 닫고 권선 3과 1을 감아 전원을 켜면 단계가 완료됩니다.
• 6단계에서 스위치 5와 4를 닫습니다. 2와 3을 감으면 에너지가 공급되므로 단계가 완료됩니다.

역회전에서는 이 과정이 완전히 반대입니다. 때때로 이 과정은 어떤 사람들은 그것을 복잡하게 생각하기 때문에 많은 문제를 일으킬 수 있습니다. 문제가 있는 경우 드라이버 모듈이라는 전자 속도 제어를 사용하는 것이 좋습니다.

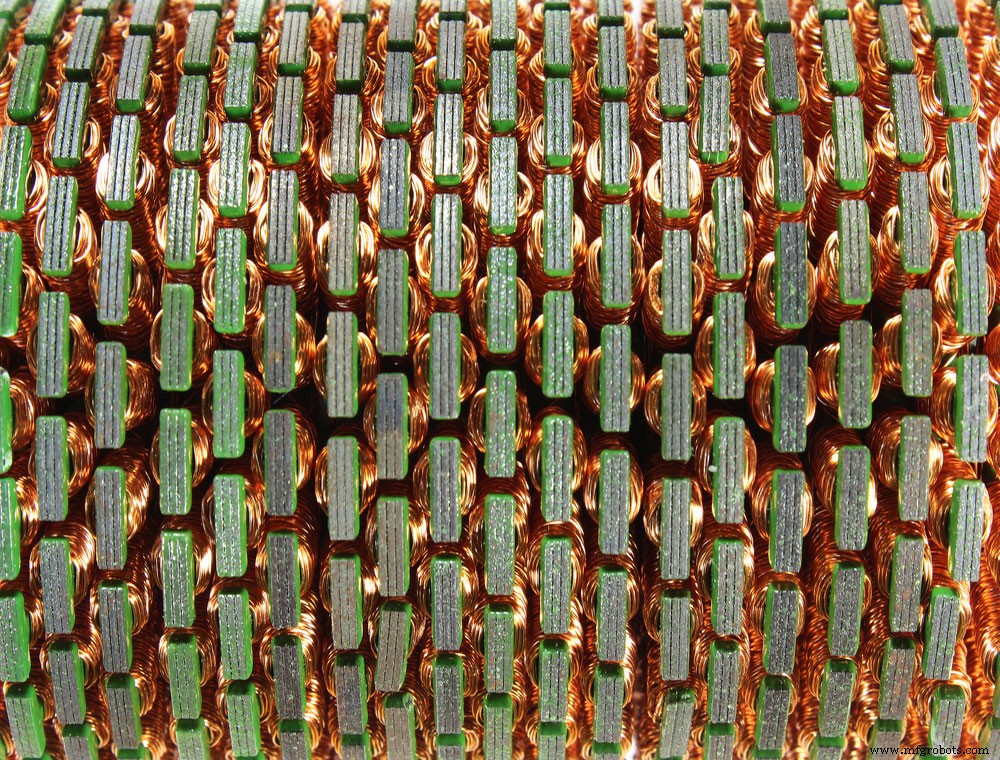

(코일 권선이 있는 전기 모터.)

브러시리스 모터 배선:Bldc 컨트롤러에 와이어가 3개 있는 이유는 무엇입니까?

모터 드라이버에는 복잡한 회로가 필요하기 때문에 이 모터에는 3개의 와이어가 필요합니다. bldc 회로는 회전 과정에 필요한 전원 신호를 제어합니다.

또한 3개의 와이어가 효율성을 보장하므로 비행기 애플리케이션의 모터에 가장 적합합니다.

요약

bldc 모터는 드론과 비행기에서 매우 효율적입니다. Bldc 모터는 쉽게 구할 수 있으며 속도가 다르기 때문에 신중하게 선택해야 합니다. 데이터시트를 구매하거나 사용하기 전에 올바르게 읽고 이해해야 합니다.

이 기사가 귀하에게 큰 도움이 되기를 바랍니다. 이 기사나 다른 회로에 대한 자세한 정보를 원하시면 저희에게 연락해 주시겠습니까?
