LED 전압 표시기:만들 수 있는 4가지 DIY 프로젝트

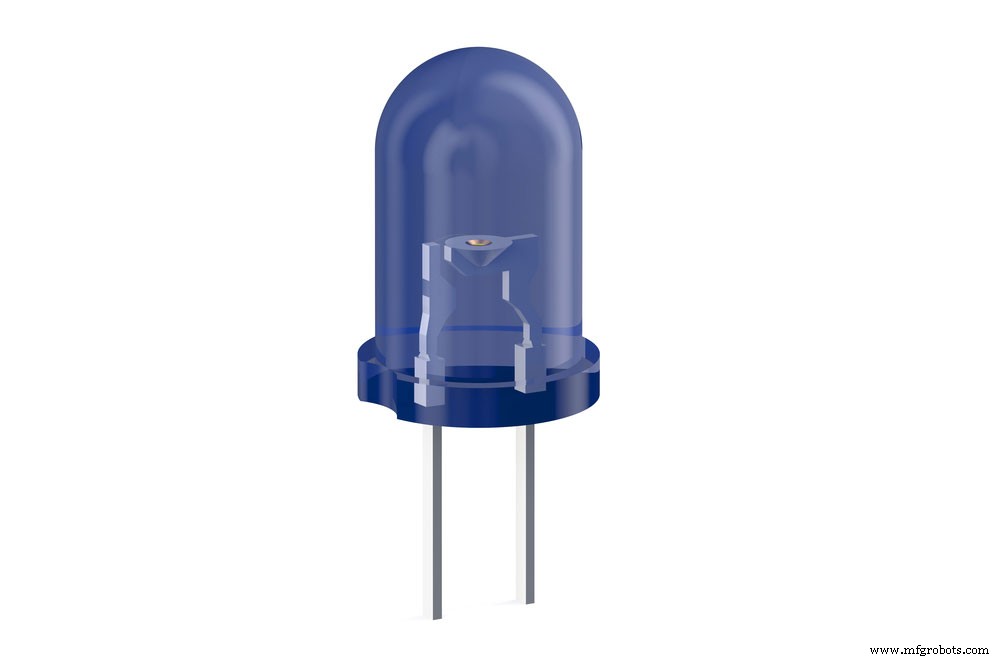

LED 전압 표시기

출처:Wikimedia Commons

LED 전압 표시기는 정확한 결과를 제공하는 측정 장비를 구축하려는 경우 고려해야 하는 필수 도구입니다.

그러나 DIY LED 전압 표시기를 만들거나 기존 프로젝트에 구현하는 것은 다소 까다로울 수 있습니다.

이것이 바로 우리가 당신을 위해 특별히 이 기사를 만든 이유입니다.

여기에서는 LED 전압 레벨 표시기 회로를 정의하고 장치로 구축할 수 있는 수많은 비위험 전압 프로젝트를 보여줍니다.

자, 준비가 되셨다면 시작해 보세요.

LED 전압 표시기란 무엇입니까?

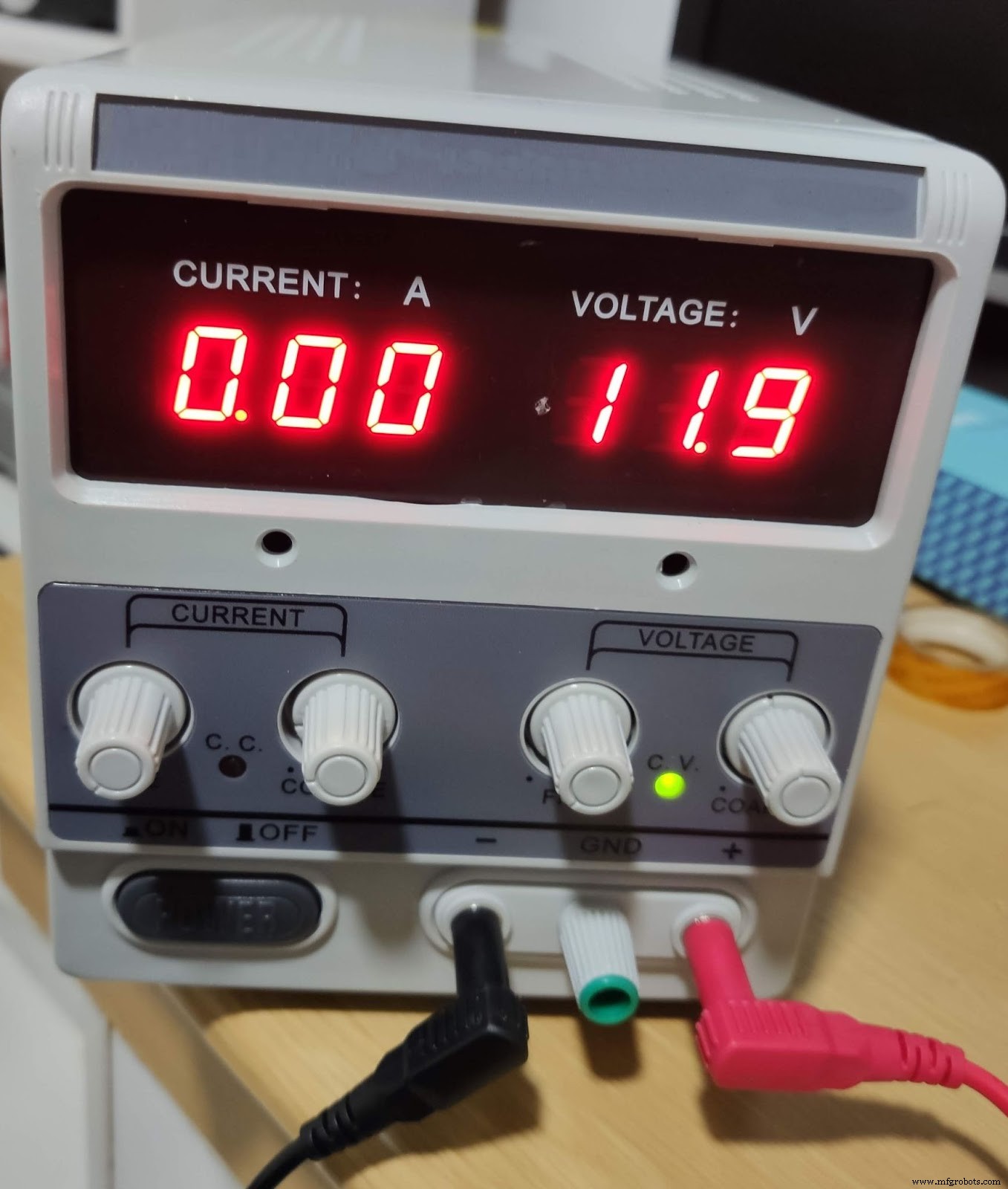

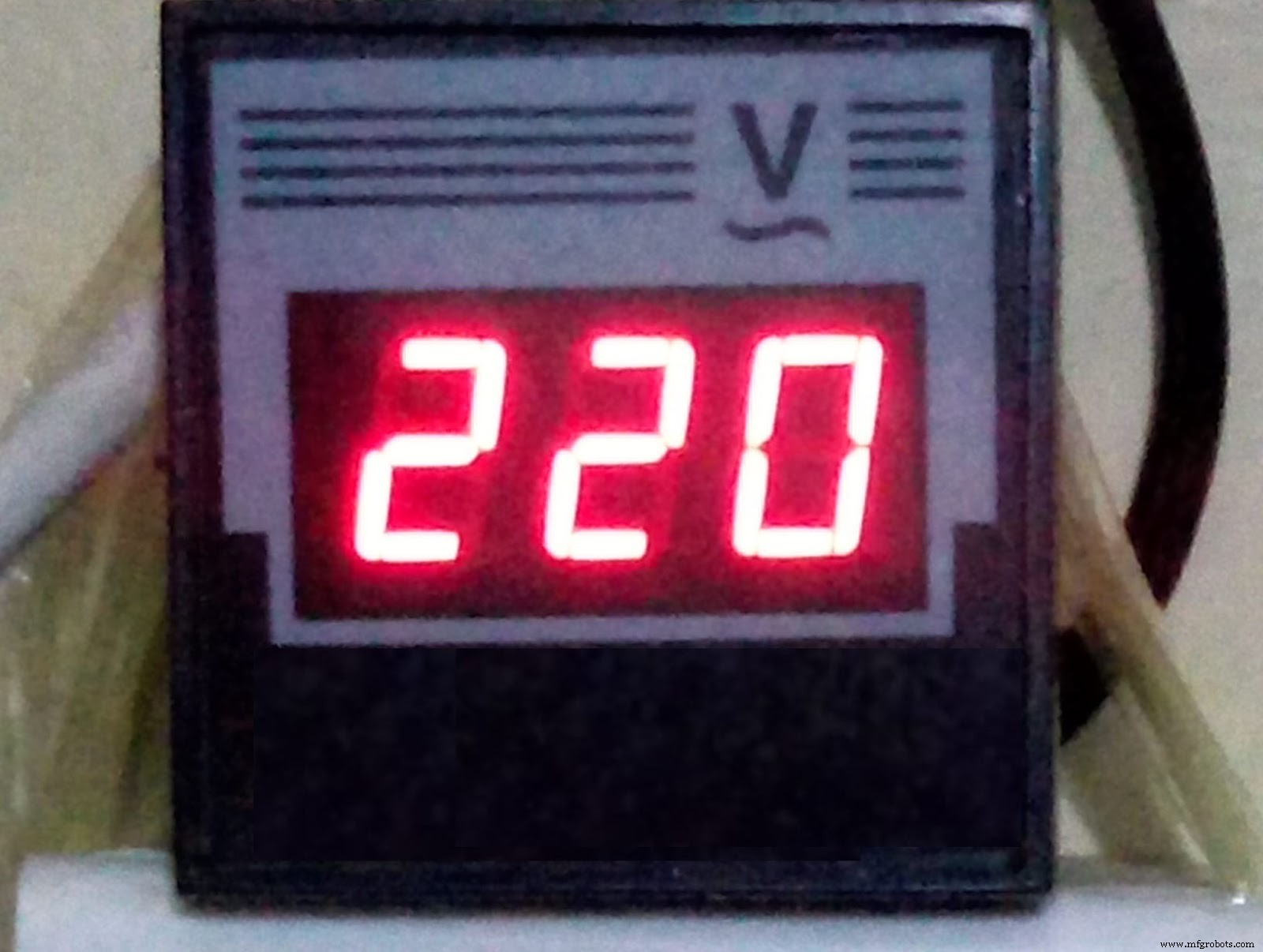

디지털 전압 표시기

출처:Wikimedia Commons

간단히 말해서 LED 전압 표시기는 LED 조명을 사용하여 직접 및 교류 전압 레벨을 모두 모니터링하는 데 사용됩니다. 따라서 전자 장치의 현재 임계 전압을 측정하는 데 적합합니다. 표시기를 사용하여 주전원 또는 배터리의 정전류 수준을 모니터링할 수도 있습니다.

또한 확장 가능한 LED 레벨 전압 표시기의 전압 값을 결과 측정량으로 변경할 수 있습니다.

경우에 따라 AC 및 DC 전압 측정 외에도 온도 및 전류를 측정하는 LED 레벨 전압 온도 표시기를 찾을 수 있습니다. 따라서 LED 디스플레이는 전압 값과 전압의 존재를 보여줍니다. 그 외에도 다양한 전자제품에 활용하실 수 있습니다.

4 DIY LED 전압 표시기 프로젝트

여기에서는 집에서 할 수 있는 4가지 LED 전압 표시기 프로젝트를 살펴보겠습니다.

1. 제너 다이오드를 사용한 간단한 전압 레벨 표시기

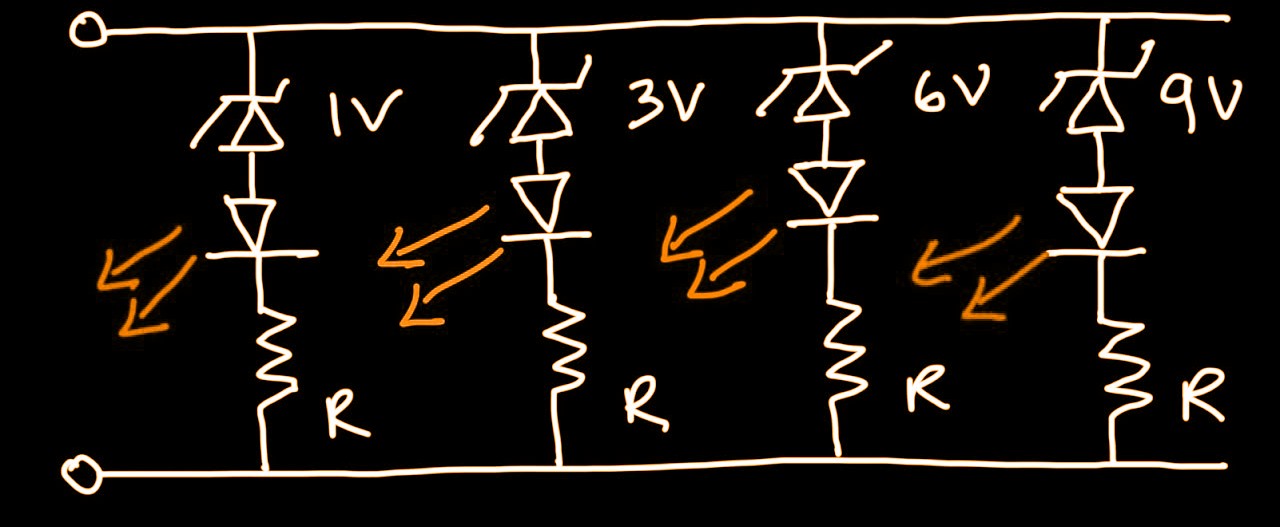

제너 다이오드를 사용한 전압 표시기

출처:YouTube(크리에이티브 커먼즈)

이 섹션에서는 제너 다이오드로 전압 레벨 표시기를 만드는 방법을 보여줍니다.

따라서 전자 장치가 특정 전압 수준에 도달하면 제너 다이오드가 고장납니다. 그리고 회로에 역 바이어스가 발생하면 전류를 전도합니다. 따라서 제너 다이오드의 항복 전압이 코스 전체에 흐르는 전류를 담당합니다.

필수 구성요소

• LED
• 220Ω 저항기
• 1N4733 5.1V 제너 다이오드

단계

1. 먼저 역 바이어스 모드에서 제너 다이오드를 전원에 연결합니다. 그런 다음 회로에 220Ω 저항을 설치하십시오. 이렇게 하면 LED에 대한 전류를 제한할 수 있습니다. 또한 전원은 보드에 전압을 공급합니다.

2. 다음으로 다양한 전압 임계값을 얻기 위해 서로 다른 다이오드를 교환하여 회로를 변경할 수 있습니다.

3. 그런 다음 회로 기판에 설정을 납땜하고 판지 또는 종이 테이프로 보호하고 LED 조명을 줄일 수 있습니다.

4. 마지막으로 종이 테이프나 판지에 마커를 사용하여 표시기에 다양한 전압 레벨을 표시합니다.

2. 2개의 LED가 있는 간편한 온-오프 표시기

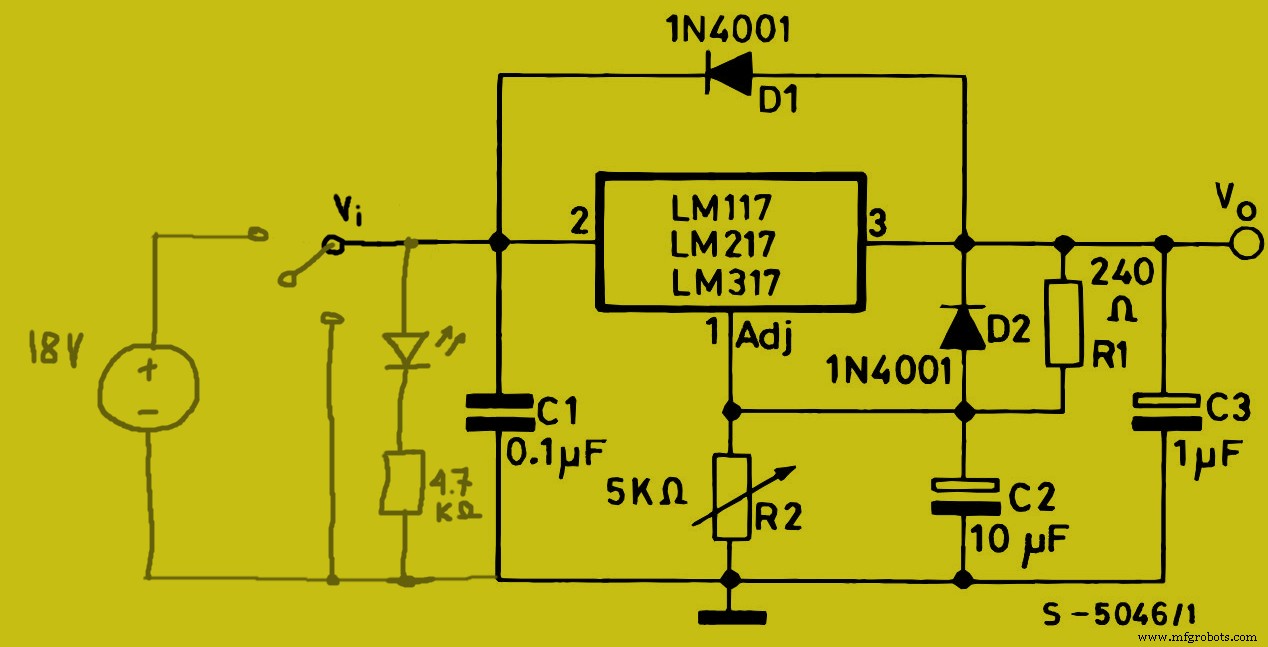

간편한 온-오프 전압 표시기

출처:리서치 게이트

"on-off" 배터리 표시기는 초보자를 위한 매우 쉬운 LED 회로 프로젝트입니다.

필수 구성 요소

• LED(2)
• 1000uF 커패시터
• SPDT 스위치(켜기 및 끄기 스위치)
• 9볼트 배터리

단계

1. 먼저 온/오프 스위치를 9볼트 배터리에 연결합니다.

2. 다음으로 두 개의 LED를 오른쪽과 왼쪽에 각각 연결된 저항과 커패시터와 함께 결합합니다. 그런 다음 "ON"스위치를 클릭하면 전류가 즉시 회로에 들어갑니다. 이렇게 하면 LED2가 꺼지고 LED1이 잠시 켜졌다 꺼집니다. "OFF" 스위치를 클릭하면 LED1이 꺼지고 LED2가 잠시 켜졌다 꺼집니다.

표시등을 켜면 저항을 통해 LED 1에 전류가 흐릅니다. 그런 다음 표시등 라이트가 잠시 켜지고 꺼지면서 커패시터가 충전되기 시작합니다. 커패시터가 완전히 충전되면 LED1이 꺼집니다. 따라서 역 바이어스 전압 때문에 LED1에는 아무 일도 일어나지 않습니다.

3. 12볼트 배터리용 배터리 자동 차단/레벨 표시기

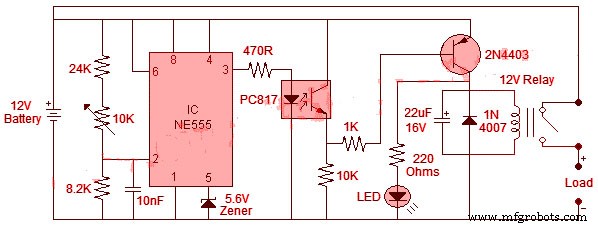

배터리 자동 차단 표시기

출처:리서치 게이트

여기에서는 LM3914 IC를 사용하여 배터리 용량 수준 표시기를 만드는 방법을 보여 드리겠습니다. 또한 현재 배터리 충전기에 필수 기능을 추가하는 방법도 보여줍니다. 그리고 배터리 충전이 완료되었을 때 충전 전압을 차단하는 방법.

필수 구성 요소

• 전압 조정기 LM3914(U1)

• LED 조명(10)

• 저항기(5)

• 커패시터(2)

• 12CDC 릴레이(J1)
• 전압계(P1)
• 1N4001 다이오드(D1, D2)

• 입력(CN1)
• 충전기(CN2)

단계

1. 도식 설계를 생성합니다. 주요 아이디어는 구성 요소를 결합하기 전에 배터리 잔량 표시기 디자인을 만드는 것입니다.

2. PCB를 설계하십시오. 회로도 디자인을 만든 후 다음은 PCB 디자인을 만드는 것입니다. 평판이 좋은 PCB 제조업체에서 PCB를 구입할 수도 있습니다.

3. 모든 구성 요소와 필요한 도구를 함께 모으십시오. 따라서 구성 요소를 제외하고 도구 아케이드에 납땜 와이어, 펜치, 납땜 와이어 및 멀티미터가 있으면 도움이 될 것입니다.

3. 기판에 납땜하여 PCB에 모든 구성 요소를 조립합니다. 납땜하는 동안 올바른 노칭 방향으로 LM3914 IC를 설치해야 합니다. 따라서 파손된 경우 쉽게 교체할 수 있는 편리한 IC 홀더를 사용하는 것이 이상적입니다.

4. 프로젝트를 마무리합니다. 조립 후 다음으로 할 일은 12v 배터리를 회로에 연결하는 것입니다. 그런 다음 배터리 전압 하한 및 상한을 기준으로 장치를 보정합니다. 그리고 두 개의 가변 저항을 사용하여 이를 달성할 수 있습니다. 부하를 배터리에 연결한 후 충전량을 확인하고 배터리 충전이 완료되면 팩을 분리합니다.

또한 릴레이를 배터리 충전기에 연결하도록 선택할 수 있습니다. 그렇게 하면 배터리가 최대 충전 상태에 도달하면 전원이 차단됩니다. 따라서 이 프로젝트에 추가할 수 있는 탁월한 충전 제어 기능입니다.

4. LED AC 전압 표시기 회로를 만드는 방법

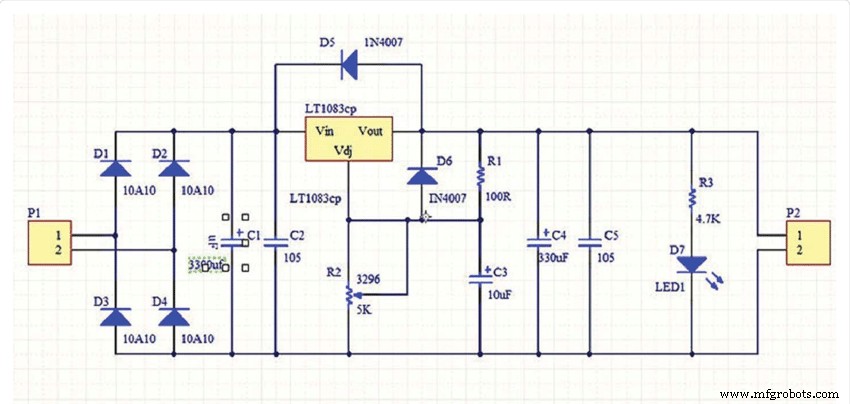

LED AC 주전원 전압 표시기

출처:Research Gate ℅ 조니 웰만 시마투팡

이 섹션에서는 LED AC 전압 표시기 회로를 생성하는 방법에 대해 설명합니다. 이 LED AC 전압 표시기 회로를 사용하여 120V 또는 220V 주 전원 AC 입력의 전압 레벨을 표시할 수 있습니다.

필수 구성 요소

• 변압기(O – 6볼트/500mA)
• 커패시터(1000uf/25v)
• 1n4007 다이오드(D1)
• 빨간색 확산 LED(5)(5mm)
• 저항기(10)(1K ¼ 와트, CFR)
• 트랜지스터(5)(Bc547)
• 사전 설정(5)(47k 선형)
• 6" X 2" 범용 보드
• 제너 다이오드(5)(3볼트/400mw)

단계

1. 위의 회로도에 따라 필요한 모든 구성 요소를 체계적으로 정렬합니다.

2. 다음으로 납땜 인두로 변압기를 AC 주전원에 연결합니다. 그런 다음 트랜스포머의 2차 출력을 회로의 마이너스 포인트에 결합합니다.

3. 그 다음 앨리게이터 와이어/클립을 조립하고 와이어 끝을 1n4007 Diode에 납땜합니다.

4. 다음은 악어 클립을 변압기의 3V 출력에 연결하는 것입니다. 그런 다음 LED1이 빛나기 시작할 때까지 P1을 조정합니다.

5. 클립을 변압기의 12, 9, 7,5 및 6볼트에 연결합니다. 그런 다음 적절한 LED가 다양한 전압에서 깜박이도록 나머지 P5, P4, P3 및 P2를 조정합니다.

6. 마지막으로 6볼트 변압기를 PCB에 삽입합니다. 그런 다음 전원을 켜면 3개의 LED가 켜집니다.

결론

의심할 여지 없이 여기에서 얻은 LED 전압 표시기에 대한 정보를 사용하여 DIY 프로젝트를 구축할 수 있습니다. 요컨대, 네 가지 프로젝트 중 하나를 선택할 수 있습니다. 그러나 초보자 또는 초보 엔지니어라면 2개의 LED를 사용하는 Easy On-Off 배터리 표시기부터 시작하는 것이 좋습니다.

마지막으로 프로젝트를 시작하기 전에 고품질 구성 요소, 특히 PCB 및 LED를 확보해야 합니다. OurPCB에서는 LED 전압 표시기 프로젝트에 사용할 수 있는 견고하고 안정적인 PCB 및 LED를 생산합니다.

따라서 오늘 귀하가 필요로 하는 사항에 대해 부담 없이 연락해 주시면 신속하게 연락드리겠습니다.
