SL100 트랜지스터:종합 가이드

트랜지스터는 복잡한 전자 부품일 수 있습니다. 그래서 사람들은 종종 트랜지스터를 저항과 혼동하고 혼동합니다. 그러나 트랜지스터는 유형과 용도가 훨씬 다양합니다. 이 가이드에서는 특히 SL100 트랜지스터를 살펴봅니다. 우리는 그것이 다른 트랜지스터와 어떻게 다른지, 그 구조와 언제 가장 잘 사용하는지 다룰 것입니다.

SL100 트랜지스터란 무엇입니까?

SL100은 저렴한 다목적 바이폴라 접합 NPN(음-양-음) 트랜지스터입니다. 중저전력 트랜지스터입니다. 따라서 초보자 회로 기판 프로젝트에 적합합니다.

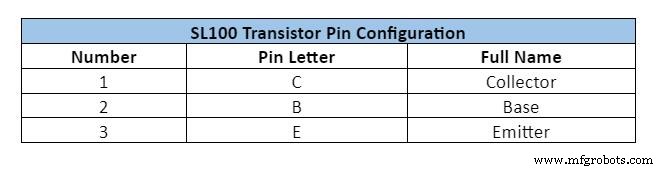

SL100 트랜지스터 핀 구성

제목:트랜지스터의 핀 구성
원본 출처: https://commons.wikimedia.org/wiki/File:TO-18,_3_leads,_plain_can_(unshaded).svg

대부분의 NPN 트랜지스터와 마찬가지로 SL100 트랜지스터는 3개의 단자(AKA 핀)로 구성됩니다. 다음과 같습니다.

이미터: 트랜지스터에서 가장 높은 도핑 레벨을 갖는 단자. 기지를 통해 수집가로부터 전하를 끌어당겨 방출합니다.

기본: 중간 터미널. 이것은 상당한 컬렉터-이미터 전류에 대한 트리거로 작동합니다. 베이스가 충분한 전압을 받으면 이미터에서 콜렉터로 큰 전류가 흐릅니다.

또한 일반적으로 0.7V 이상의 전류에서 작동합니다. 베이스의 전압을 쉽게 조작하여 트랜지스터를 통한 전류 흐름을 변경할 수 있습니다. 베이스는 종종 이미터 또는 컬렉터보다 얇습니다. 따라서 최소 저항을 제공하여 전류가 이미 터에서 콜렉터로 흐르기 쉽습니다.

수집가 NPN 구성의 에미터에서 전하 캐리어를 수집하고 이를 통해 에미터로 푸시합니다. 반대로 전류는 PNP 구성에서 컬렉터에서 흐릅니다.

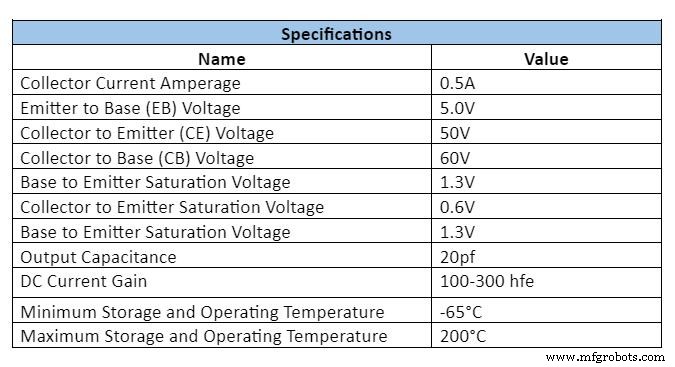

기능 및 사양

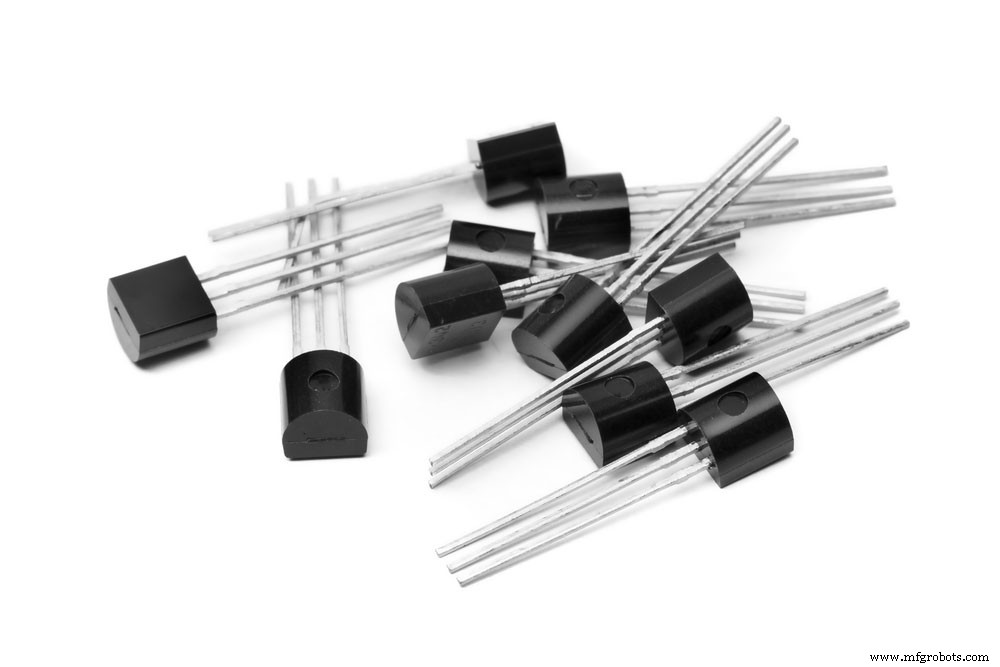

흰색 배경에 TO92 트랜지스터 모음

SL100에는 이해해야 하는 몇 가지 고유한 사양과 기능이 있습니다. TO-39 패키지로 인해 SL100 트랜지스터는 매우 견고하고 탄력적입니다. 극저온 및 고온에서 작동할 수 있습니다.

또한 드라이브 요구 사항이 쉽고 취급 및 사용이 비교적 쉽습니다. 그럼에도 불구하고 SL100의 가장 중요한 사양은 다음과 같습니다.

SL100 등가 트랜지스터

금속 컵에 담긴 저전력 트랜지스터 모음

SL100은 해당 지역에서 사용하지 못할 수 있습니다. 그러나 비슷한 사양과 기능을 가진 다른 트랜지스터가 있습니다. 다음과 같습니다.

• 2N6371H
• PN100
• PN200
• MZT3055
• P2N2369
• P2N2369A
• P2N2907A
• 2CF2325
• BD675BPL
• BF422BPL
• BC548B
• 2N3904
• 2N23867
• 2N3055HV
• A1941
• BD237S
• BU908F
• BC301

SL100 트랜지스터 사용 위치

회로 기판의 저전력 트랜지스터 모음

SL100은 범용 트랜지스터이기 때문에 다양한 용도에 적합합니다. 예를 들어, SL100을 사용하여 청각 및 시각 신호를 출력하는 연속성 테스터와 같은 간단한 프로젝트를 구축할 수 있습니다. 또한 저전력 증폭기 회로를 개발하는 데 사용할 수 있습니다. 또는 수분 수준 및 감지 장치와 같은 고급 프로젝트에서 SL100을 보았습니다. 기타 일반 전자 응용 프로그램은 다음과 같습니다.

• 태양열 충전기
• 신호 처리 회로
• 전환 회로
• 신호음 회로
• 논리 게이트 제조
• 가로등 회로
• 증폭 회로(음향 재생 및 신호 증폭)
• 자동 비상등
• 무선 전송 처리
• 가스 센서 경보 회로
• 자동 전압 안정기

SL100 트랜지스터 사용 방법

회로 기판의 하이파이브를 모방한 TO-92 트랜지스터

이 섹션에서는 고유한 SL100 기반 프로젝트를 구축하는 데 사용할 수 있는 실용적인 예를 보여줍니다.

다음 회로에는 다음이 필요합니다.

• 9볼트 배터리 x 1
• 1K 옴 저항 x 1(R1)
• 500옴 저항 x 1(R2)
• 빨간색 LED(D1)
• 전환
• SL100 트랜지스터(Q1)

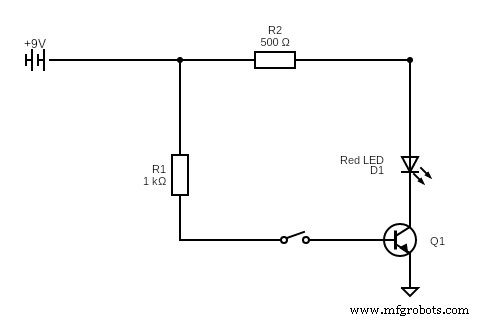

회로도:

제목:SL100 트랜지스터를 사용한 간단한 회로도

위의 회로는 9볼트 배터리를 전원으로 사용합니다. 그러나 모든 DC 전원 공급 장치 또는 전압으로 교체할 수 있습니다. 다시 말하지만, 전류가 성공적으로 통과하면 LED를 켜는 간단한 회로입니다.

스위치를 사용하여 전류를 차단하고 복원할 수 있습니다. 따라서 스위치를 닫으면 전류가 베이스를 통해 밀기 전에 컬렉터를 통해 흐릅니다. 전류가 베이스에 도달하면 이미 터로 흐릅니다. 이미 터는 전류를 수신했음을 나타내기 위해 켜지는 빨간색 LED로 전류를 방출합니다. 다시 한 번, 빨간색 LED를 광원으로 사용할 필요가 없습니다.

이 회로의 일부 구성요소를 재구성하고 사용자화할 수 있습니다. 기본적으로 여기의 목표는 SL100 트랜지스터의 기능을 테스트하는 것입니다. 그럼에도 불구하고 이 프로젝트를 마치면 더 고급 LED 전압 표시기 프로젝트로 이동할 수 있습니다.

SL100 대 BC107 트랜지스터

BD139, 2N2222 및 BC107 트랜지스터 비교
출처:Wikimedia Commons

SL100 트랜지스터에 대한 대안을 나열할 때 BC107 트랜지스터가 포함되지 않았음을 알 수 있습니다. 왜?

대부분의 경우 BC107 트랜지스터는 SL100과 구조 및 기능이 유사합니다. 예를 들어 TO-18 금속 캔 패키지를 사용합니다. 게다가 SL100의 TO-39 패키지와 거의 흡사합니다.

또한 NPN 바이폴라 접합 트랜지스터입니다. 일반적으로 스위칭 및 신호 증폭 목적으로 구현합니다. 다시 말하지만, SL100 트랜지스터와 마찬가지로 BC107에는 3개의 다른 단자가 있습니다. 이것은 SL100과 유사하지만 차이점은 무엇입니까?

첫째, 트랜지스터의 이름은 죽음의 선물입니다. SL100과 관련하여 이름은 100 ^번째 임을 나타냅니다. 실리콘 NPN 트랜지스터의 버전. BC107의 BC는 매몰 수로를 의미합니다.

게다가 PNP형 트랜지스터다. SL100은 NPN 트랜지스터입니다.

50볼트에서 SL100은 더 높은 컬렉터-이미터 전압을 갖습니다. 이에 비해 BC107의 CE 전압은 45V입니다.

또한, SL100은 높은 전력 손실을 가지고 있습니다. BC107의 600mw에 비해 방열량이 800mw입니다.

또한 BC107은 다시 30dB 미만으로 SL100의 100dB보다 낮습니다. 이 두 트랜지스터가 다른 또 다른 영역은 전력 이득입니다. SL100의 전력 이득은 125~500h_FE입니다. .

이에 비해 BC107의 전력 이득은 100~300hfe입니다. 둘 다 보관 및 작동 온도가 동일합니다(-65°C ~ 200°C).

SL100 대 BC547 트랜지스터

TO-92형 트랜지스터 컬렉션
출처:Wikimedia Commons

BC457은 대안 목록에 포함하지 않은 또 다른 트랜지스터입니다. BC107과 마찬가지로 BC547은 매립형 채널 트랜지스터입니다. SMD 및 TO-92 패키지로 제공됩니다. BC1547과 SL100은 모두 3개의 접합으로 구성된 NPN 트랜지스터입니다.

BC547 주요 사양은 다음과 같습니다.

• 최대 수집기 전류: 100mA
• 최대 CE 전압 :45V
• 최대 CB 전압 :50V
• 최대 EB 전압 :6V
• 최대 수집기 손실 :500mw
• 최대 전환 빈도 :300MHz
• DC 전류 이득: 110 – 800hFE
• 최소 보관 및 작동 온도: -65 ~ 150°C
• 노이즈 게인: 2-10dB

두 트랜지스터의 가장 큰 차이점 중 하나는 전류 이득입니다. BC547은 SL100의 500에 비해 최대 전류 이득이 800hfe입니다. 그러나 SL100은 컬렉터에서 이미터, 컬렉터에서 베이스, 이미터에서 베이스 값이 더 높습니다.

그럼에도 불구하고 BC547은 SL100보다 높은 전환 빈도로 인해 사용이 더 유연할 수 있습니다. BC547을 무선 주파수 회로에 통합할 수 있습니다. SL100과 유사하게 BC547은 전류 및 신호 증폭 용도에 적합합니다.

또한 빠른 전환 응용 프로그램에서 사용할 수 있습니다. BC547 트랜지스터는 Darlington 쌍으로도 잘 작동합니다.

결론

다시 한 번, SL100 트랜지스터는 폭넓은 가용성과 경제적인 접근성으로 인해 쉬운 초보자 프로젝트에 적합합니다. 그러나 대부분의 트랜지스터는 일반적으로 저렴한 전자 부품이므로 비용이 아닌 사양으로 쇼핑해야 합니다. SL100 트랜지스터에 대한 많은 대안이 있습니다. 따라서 선택할 트랜지스터를 결정할 때 사용할 인쇄 회로 기판과 프로젝트 요구 사항을 이해해야 합니다.
