양극성 접합 트랜지스터(BJT): 핵심 원리와 실용 응용

1948년 발명 이래, 양극성 트랜지스터는 거대하고 취약하며 전력 소모가 큰 진공관을 콤팩트하고 견고하며 에너지 효율적인 실리콘 소자로 대체하여 전자공학을 변혁시켰습니다. 이 돌파구는 현대 기술을 뒷받침하는 경량, 비용 효율적인 전자제품의 창조를 가능하게 했습니다. 트랜지스터 동작에 대한 확고한 이해는 현대 전자공학을 탐구하는 모든 이에게 필수적입니다.

양극성 접합 트랜지스터의 기능과 응용

이 섹션에서는 반도체 물리학의 양자역학을 파고드는 대신 BJT의 실용적 사용에 집중합니다. P-형과 N-형 도핑, PN 접합 거동, 바이어싱 같은 개념에 대한 확실한 이해를 가정합니다. 이 기초가 불명확하면 진행 전 이전 장을 복습하세요.

BJT 층

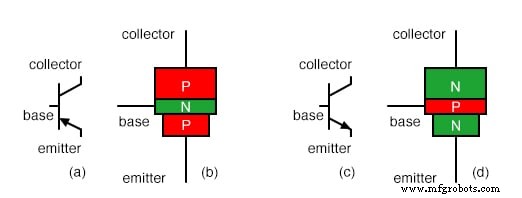

양극성 트랜지스터는 P-N-P 또는 N-P-N으로 구성된 3층 도핑 반도체 "샌드위치"입니다. 각 층—이미터, 베이스, 컬렉터—은 전용 전기 접점을 가지며, 소자의 회로 기호는 아래에 나와 있습니다.

PNP와 NPN 트랜지스터의 동작 차이는 접합을 올바르게 바이어스하는 데 필요한 극성에 있습니다.

전류 제어 동작

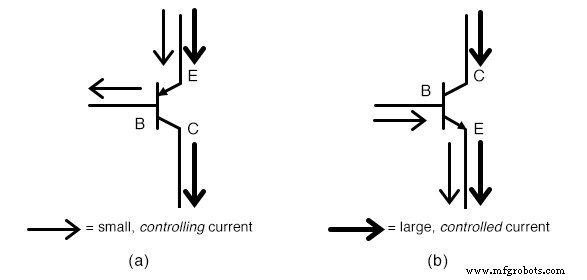

양극성 트랜지스터는 전류 제어 전류 레귤레이터로 동작합니다. 컬렉터와 이미터 사이를 흐르는 주 전류는 베이스와 이미터 사이를 흐르는 훨씬 작은 제어 전류에 의해 제어됩니다. 반도체 심볼로지에 따르면, 회로도의 화살표는 통상 전류 방향을 나타냅니다.

이미터 전류가 베이스와 컬렉터 전류의 합과 같으므로, 키르히호프 전류 법칙이 만족됩니다. 베이스 전류가 존재하면 트랜지스터가 켜져 비례하는 컬렉터 전류 흐름 허용. 반대로 베이스 전류 부재 시 트랜지스터는 오프 상태, 개방 스위치 역할.

양극성 트랜지스터는 두 유형의 반도체 물질을 포함

"바이-폴라"라는 용어는 주 전류 경로가 P-형과 N-형 영역을 모두 통과하여 전자와 정공을 모두 전송한다는 사실을 반영합니다. 베이스 전류는 베이스 리드를 흐르는 유일한 전류이며, 컬렉터 전류는 컬렉터 리드를 흐릅니다. 올바른 극성과 전류 방향은 적절한 조절에 필수적.

• 양극성 트랜지스터는 제어 전류가 두 가지 구별되는 반도체 유형(P와 N)을 통과하므로 "바이-폴라"라 불림.
• 소자 구조는 P-N-P 또는 N-P-N 샌드위치.
• 세 리드는 이미터, 베이스, 컬렉터로 명명.
• 트랜지스터는 전류 레귤레이터로 기능, 작은 베이스 전류가 큰 컬렉터 전류 제어.
• 적절한 동작은 베이스와 컬렉터 전류가 올바른 방향으로 흐르며, 이미터에서 합쳐지고 소자의 화살표를 따를 것을 요구.
