뮤지컬 색상

이 프로젝트 정보

새해가 오고 있습니다. 누구나 밝고 환하게 맞이하고 싶어합니다. 내가 만든 이 뮤지컬 조명이 도움이 될 것입니다. 제 음악 조명이 새해를 맞이할 때 장식하고 더 밝게 만드는 데 도움이 될 것입니다.

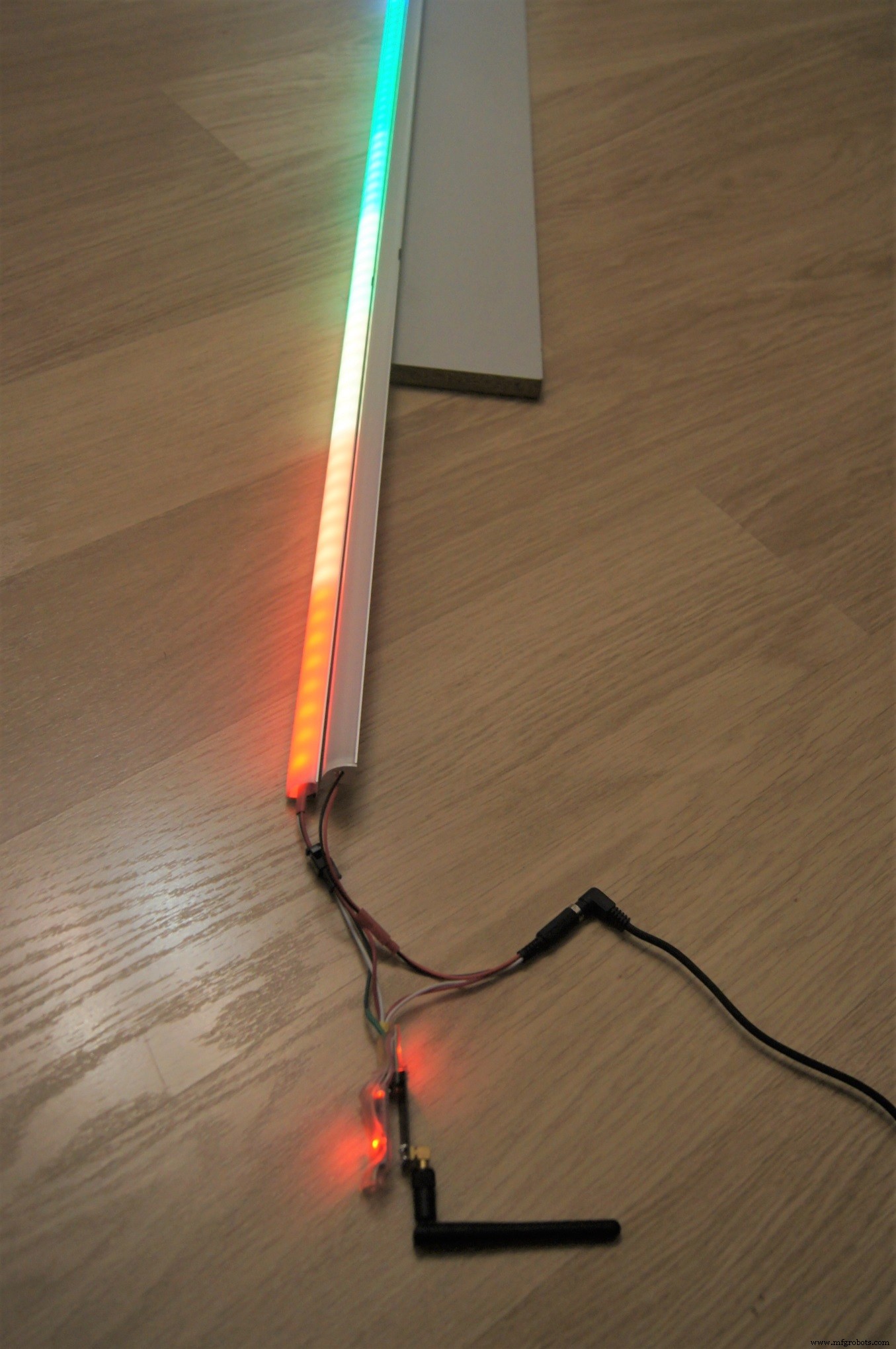

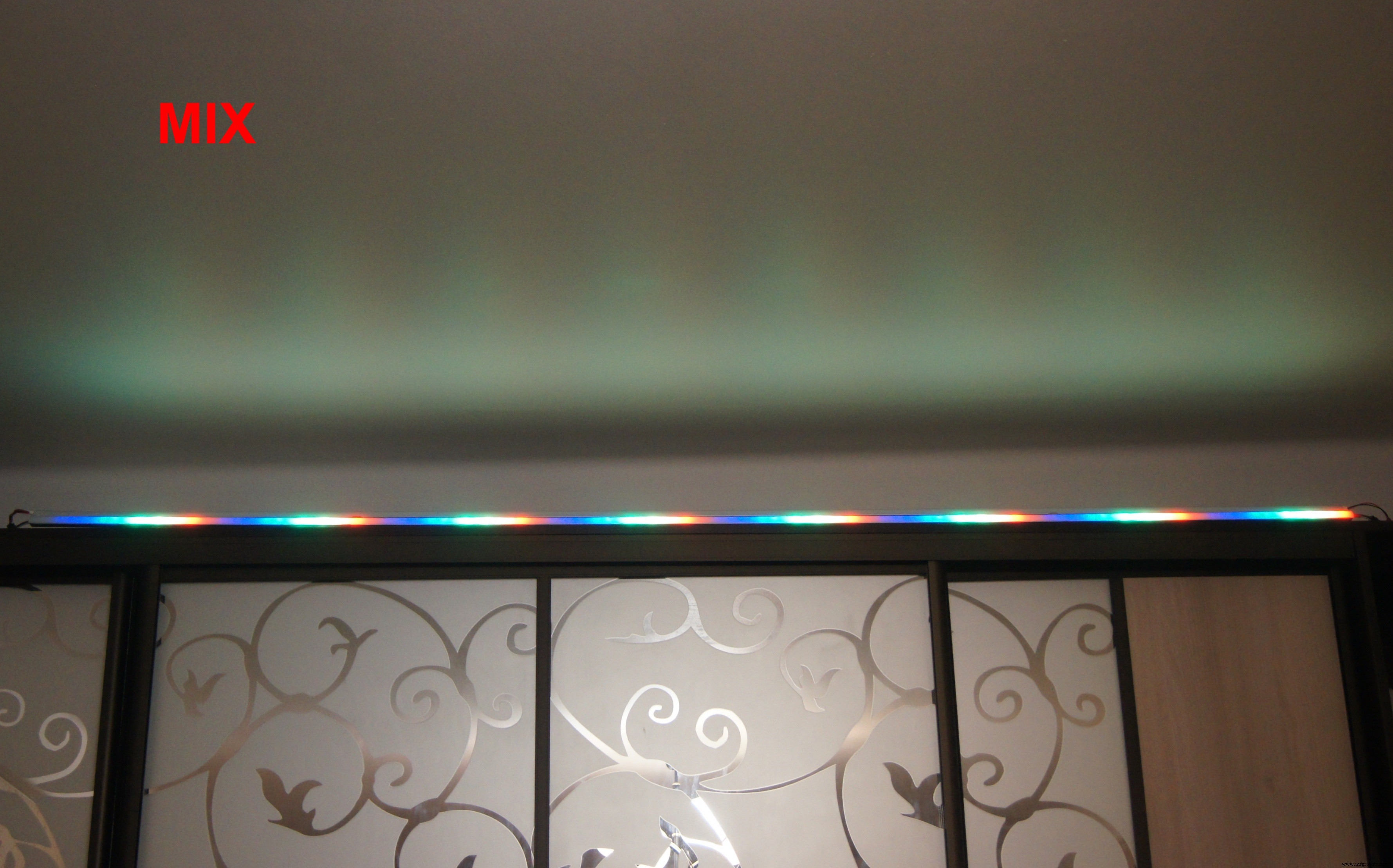

뮤지컬 조명의 일반 보기:

LED 리본과 아두이노가 배송되는 동안 PC용 음향/조명 프로그램 '뮤지컬 라이트'와 아두이노용 WS2812 테이프 제어 스케치 등을 작성했습니다.

테이프는 COM 포트에 연결된 Arduino에서 직접 관리하거나 nRF24L01을 통해 무선 브리지를 통해 관리할 수 있습니다. 첫 번째 경우 스케치 COMTOLF.ino가 사용되고 두 번째 스케치에서 COMtoRF 및 RFtoLED가 사용됩니다.

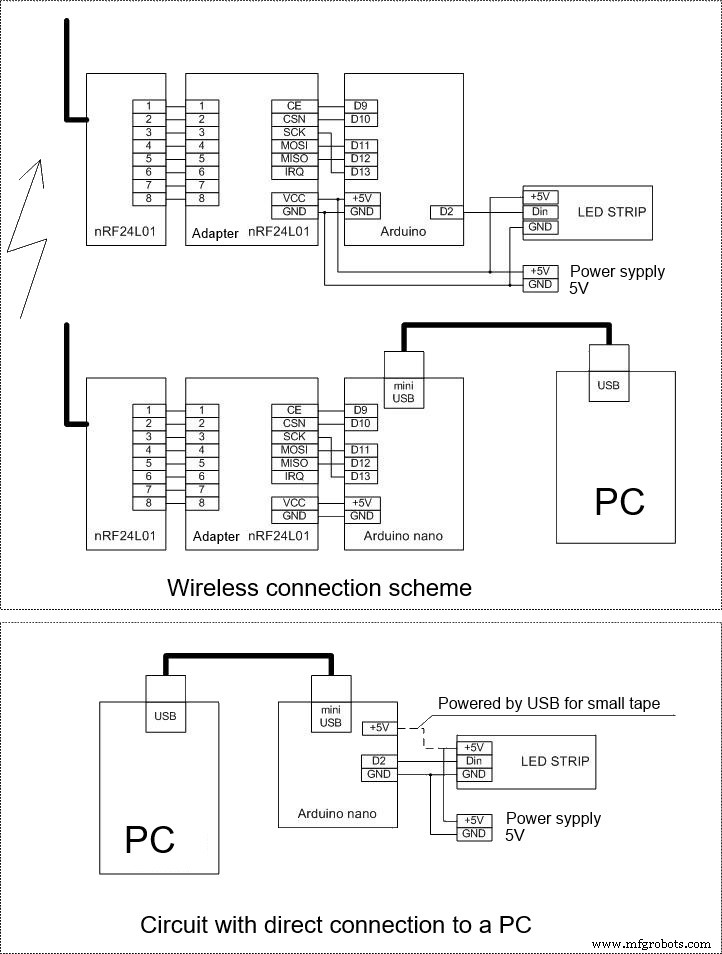

연결 다이어그램이 표시됩니다.

별도의 전원을 사용하지 않고 USB PC에 직접 연결할 경우 USB 포트의 제한된 부하 용량을 기억하십시오. 리본에 많은 수의 다이오드가 있는 경우 스케치의 LED 수를 20개 미만으로 설정하기만 하면 됩니다. 다음과 같이

#define 스트립 Led 20

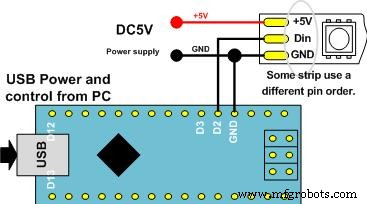

리본을 자를 필요가 없습니다. 필요한 경우 제조업체에서 권장하는 대로 단자 D2와 Din 사이에 33~470Ω의 저항을 설치합니다. Arduino nano와 LED 리본의 최소 연결 방식은 프로그램의 Easy Connection 탭에 나와 있습니다.

이 프로그램은 색상 및 동적 작동 모드를 지원하고 PC의 모든 오디오 장치에 연결합니다. 오디오 스트림의 디지털 처리는 PC에서 수행됩니다. 컬러 음악 프로그램은 PC에서 수신한 현재 음반 조각의 스펙트럼 구성 데이터를 기반으로 Arduino 보드에 의해 구성됩니다. 프로그램에서 7가지 컬러 음악 프로그램 중 하나를 선택하거나 100개 이상의 다이나믹 프로그램을 선택할 수 있습니다. 첨부된 스케치에서 구현된 72개의 동적 서브루틴. 나머지 프로그램은 개발자가 사용할 수 있습니다.

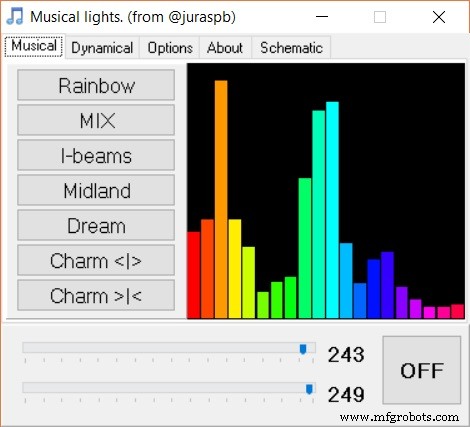

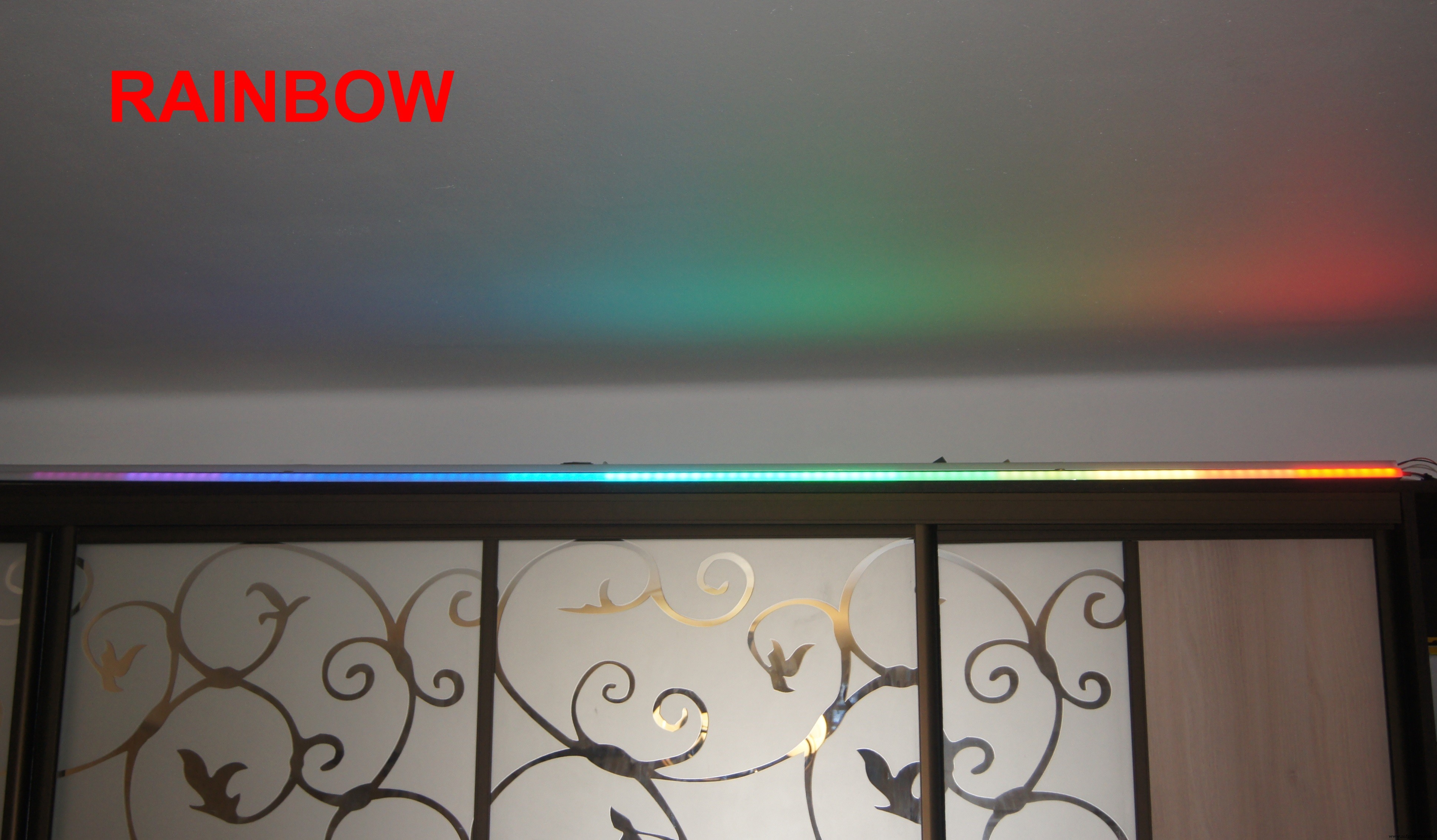

뮤지컬 프로그램:

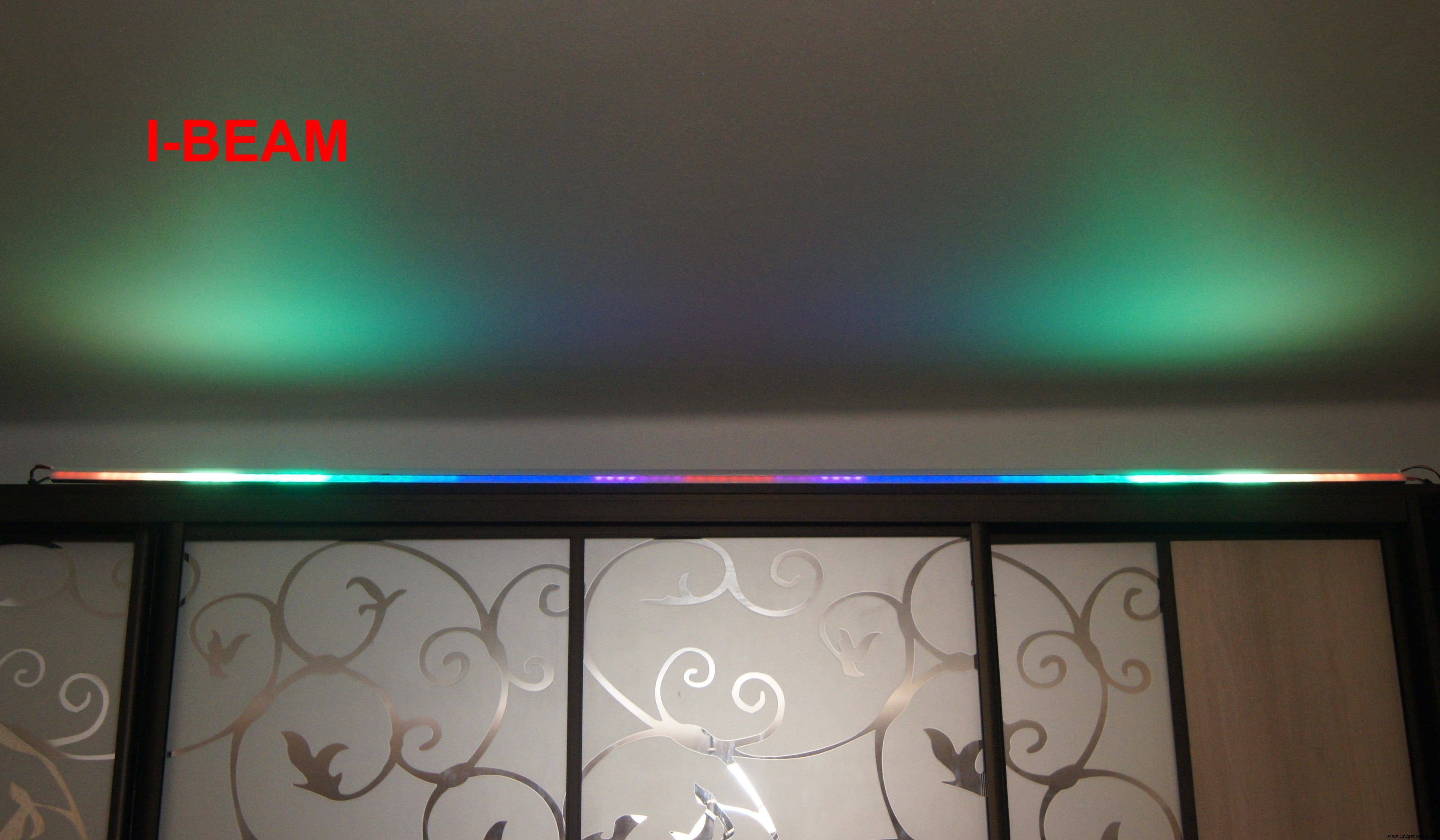

동적 프로그램:

내 오디오 연결 옵션입니다.

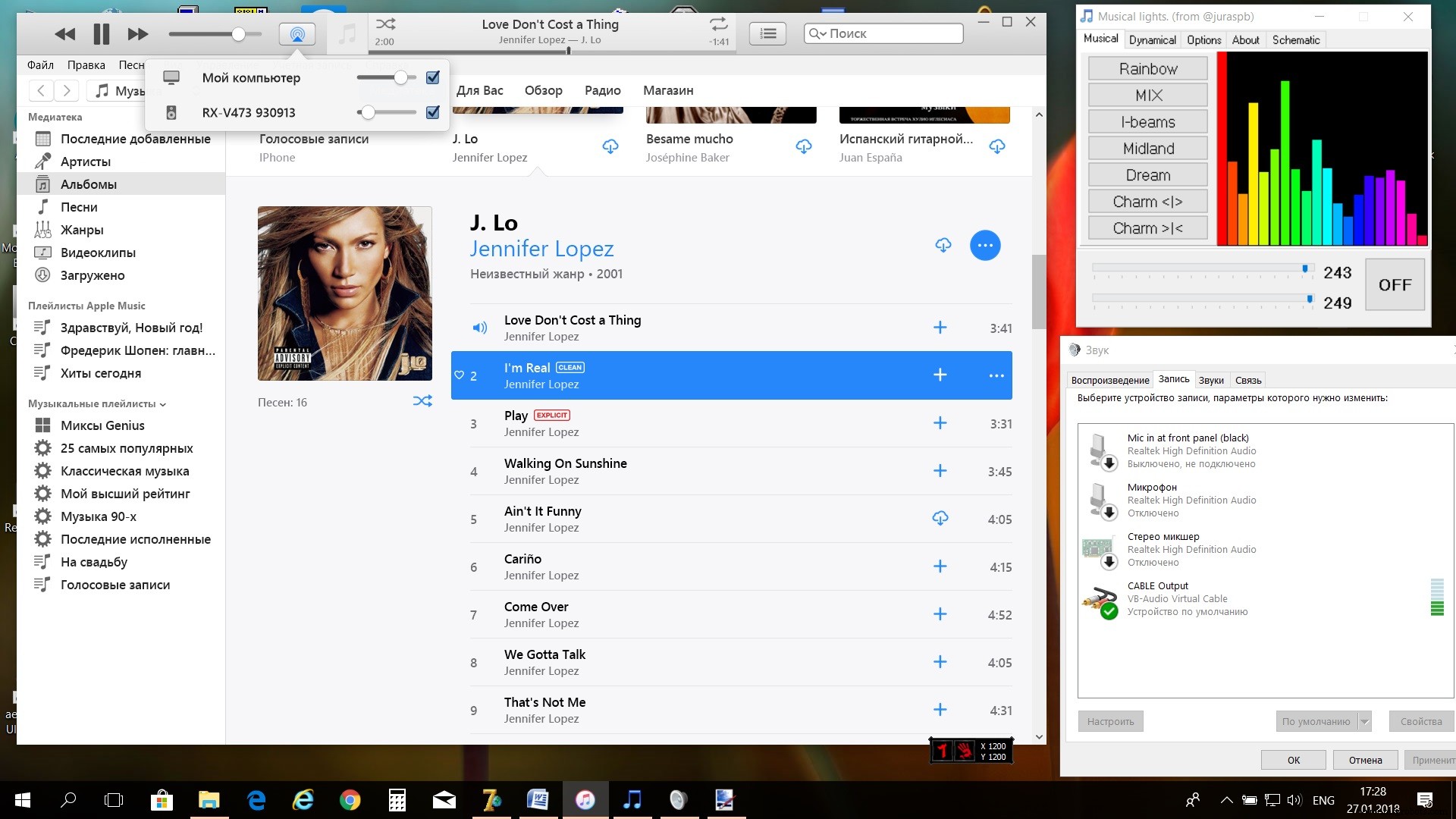

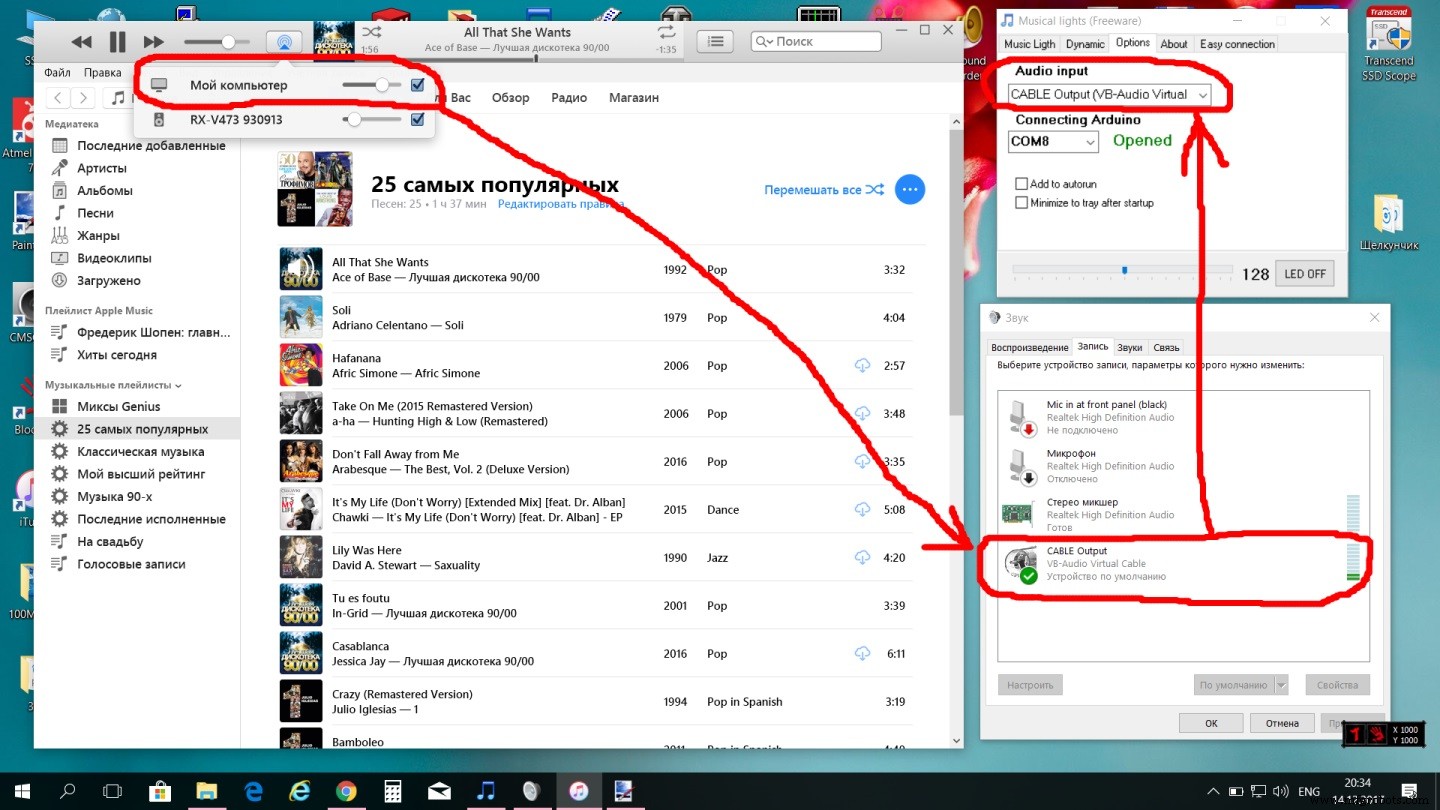

나는 iTunes를 사용하여 오디오를 재생합니다. 내 오디오 수신기 YAMAHA는 airplay를 지원합니다. 동시에 iTunes는 오디오 수신기와 PC에 동시에 오디오를 출력할 수 있습니다. PC에서 가상 오디오 케이블을 사용하여 아래와 같이 내 프로그램에 연결합니다.

PC로 들어오는 오디오 스트림은 기본적으로 "가상 오디오 케이블"의 입력으로 장치로 이동하고 그 출력은 컬러 음악 프로그램에서 사운드 소스로 사용됩니다. 또한 믹서, PC 라인 입력, PC 또는 노트북 마이크를 사용하여 내 프로그램에서 오디오 스트림을 수신할 수도 있습니다.

실행 중인 프로그램의 종류:

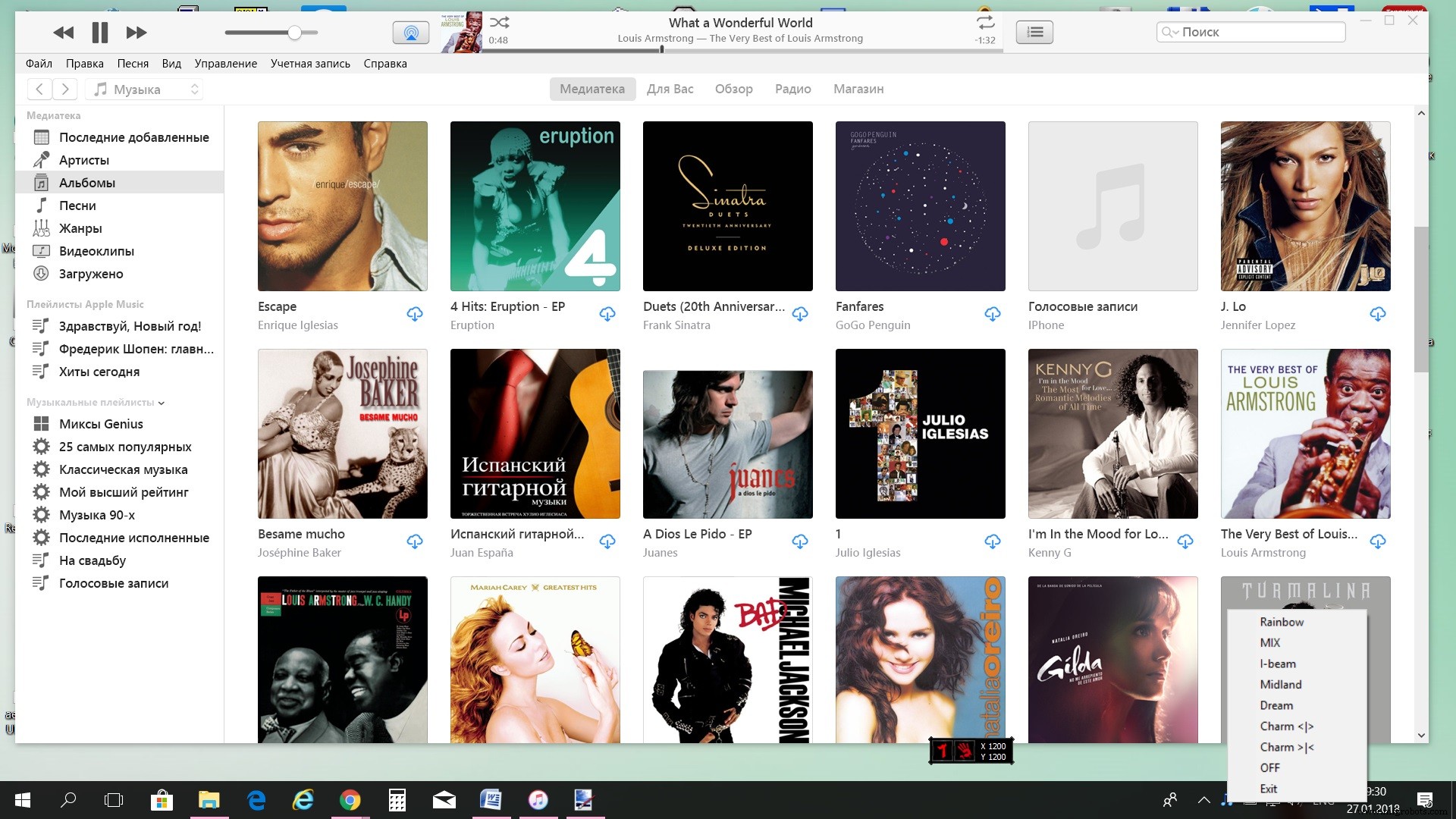

프로그램은 트레이로 최소화할 수 있으며, 시작 시 설치하고 실행 후 트레이로 최소화할 수 있습니다.

주의! 스케치를 컴파일하기 전에 필요한 라이브러리를 설치하고 스케치 라인을 수정하십시오:

#define stripLed 120

테이프에 해당하는 LED 수, 예:

#define stripLed 240.

새해 복 많이 받으시고 즐거운 성탄절 보내세요! 음악 프로그램 비디오:

다이나믹 프로그램 동영상:

코드

뮤지컬 조명

회로도
