IoT 애완동물 사료 공급기

이 프로젝트 정보

이 IoT 애완 동물 사료 공급기는 circuito.io와 함께하는 첫 번째 IoT 프로젝트입니다! Circuito.io로 기본적인 IoT 프로젝트를 만드는 것이 얼마나 간단한지 보여주기 위해 커뮤니티와 공유하게 되어 기쁩니다. 또한 이 프로젝트는 우리가 과거에 작업한 Playdog이라는 제품을 기반으로 하기 때문에 여러분과 공유하게 되어 기쁩니다. 집에서 애완동물을 위한 급이기를 만들 수 있습니다. 재미있고 유용합니다.

어떻게 작동합니까?

애완 동물 사료 공급기를 구현하는 방법에는 여러 가지가 있습니다. 특정 시간에 그릇을 채우도록 설정할 수 있고, 비울 때마다 채우도록 명령하거나, 일련의 명령에 따라 개에게 먹이를 줄 수도 있습니다. 당신이 그들에게 가르쳤다.

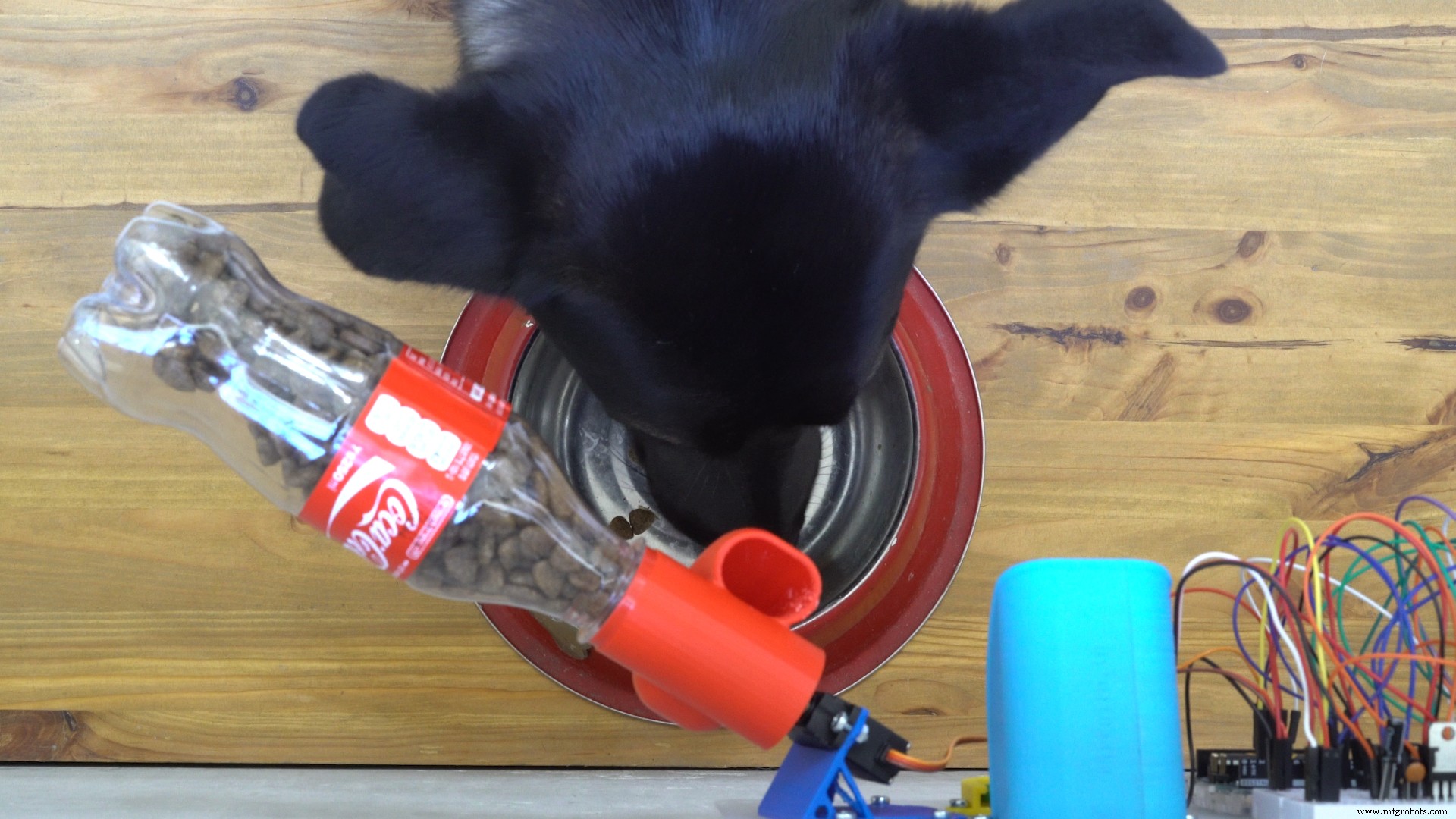

이 특정 프로젝트에서는 피더가 때때로 신호음을 시작하도록 설정했습니다. 개가 장치에 가까워지면 PIR 센서가 이를 인식하고 서보가 트리거됩니다.

또한 Freeboard로 만든 미리 정의된 대시보드를 사용하여 휴대폰에서 애완 동물 사료 공급기를 제어하는 ​​옵션을 추가하기로 결정했습니다. 현재 circuito.io에서 사용할 수 있는 Wi-Fi 모듈인 ESP8266-01을 사용하여 Circuito 프로젝트를 인터넷에 연결하는 옵션을 소개할 수 있는 좋은 기회라고 생각했습니다.

회로 설정

이 매직 링크를 클릭하면 circuito.io로 리디렉션됩니다. 여기에서 이 프로젝트에서 사용한 구성 요소를 이미 선택했음을 알 수 있습니다.

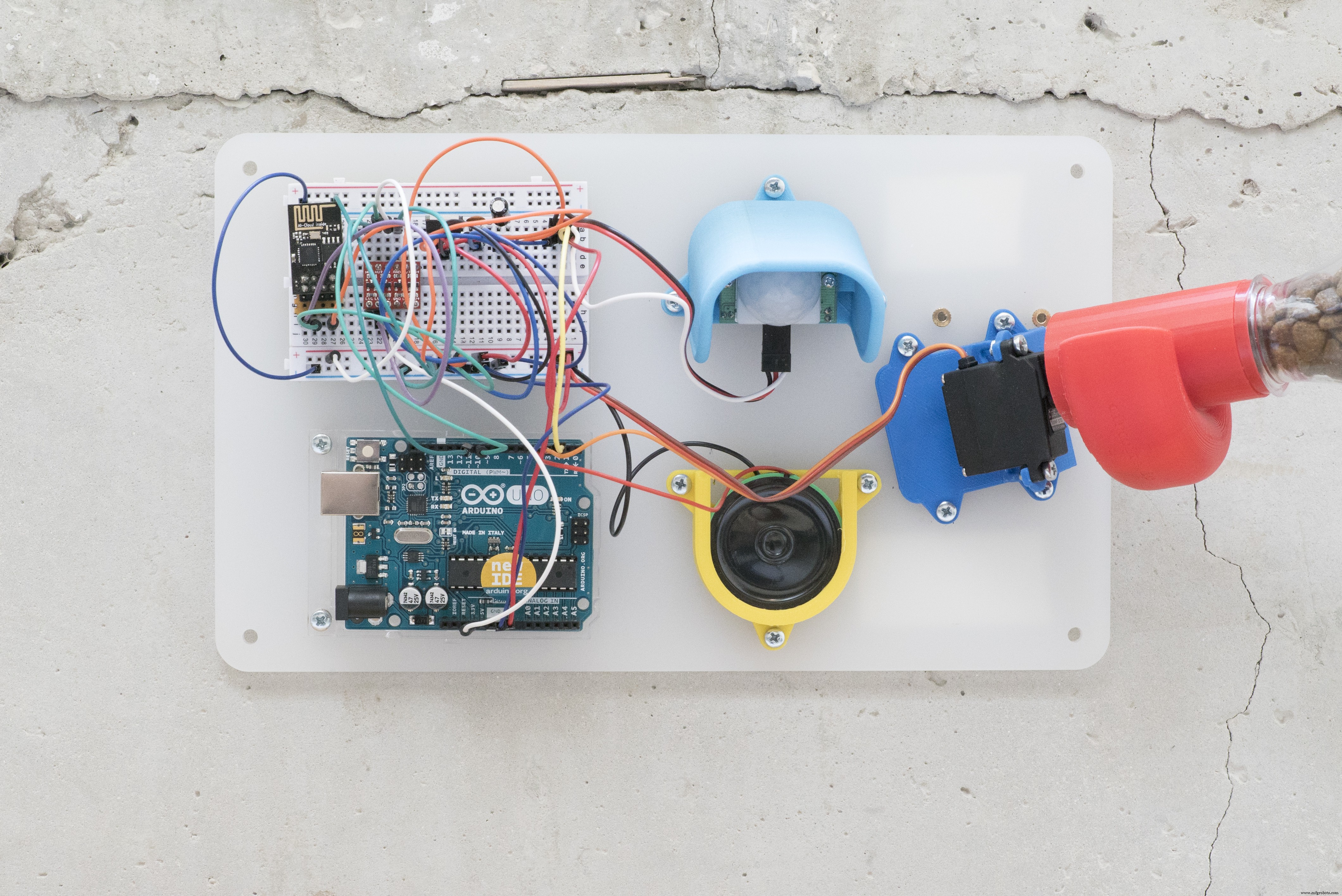

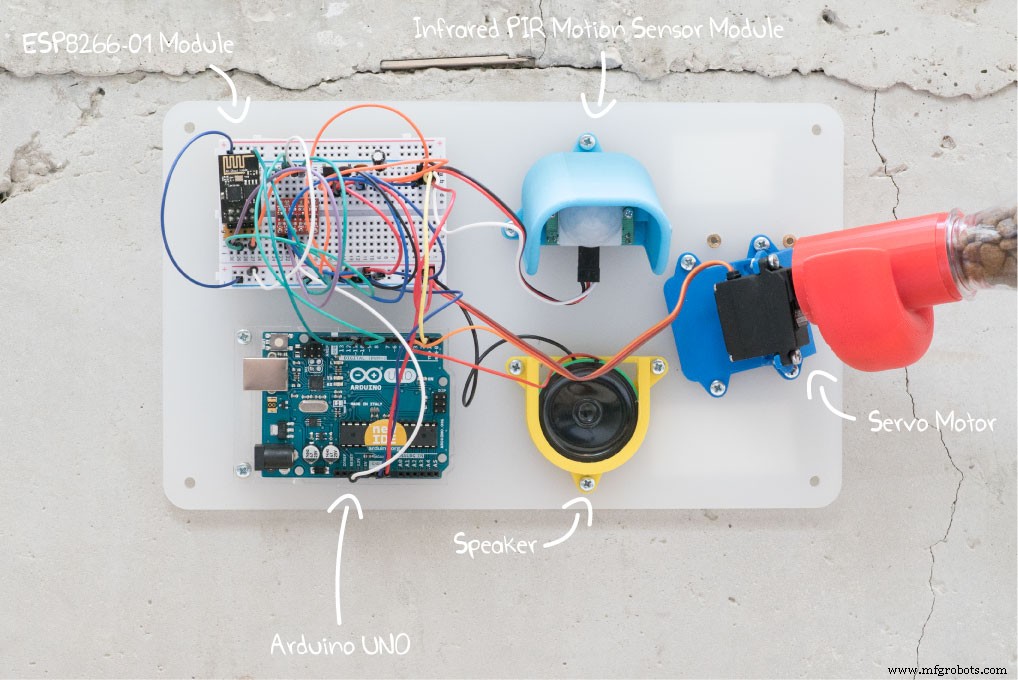

필요한 구성 요소는 PIR 센서, Arduino uno(또는 기타), 서보, 스피커, esp8266-01 및 전원입니다. 이것은 이 프로젝트의 기본 회로이지만 회로에 다양한 센서 및 기타 구성요소를 추가할 수도 있습니다. 예를 들어 무게 센서를 추가하여 그릇에 담긴 음식의 양을 모니터링하거나 다른 매개변수에 따라 변경되는 LED를 추가할 수 있습니다. .

원하는 구성 요소를 선택하고 생성을 클릭하면 엔진이 회로에서 작업을 시작하고 회로 응답을 생성합니다. 회신은 세 부분으로 구성됩니다.

1. BoM - 저항기 및 커패시터와 같은 보조 부품을 포함하여 프로젝트에 필요한 모든 구성 요소 목록.

2. 단계별 배선 가이드 - 브레드보드를 ​​사용하여 모든 구성 요소를 Arduino 보드에 연결하는 방법을 보여줍니다.

3. 코드 - 귀하의 회로에 대한 샘플 코드. 이 코드는 애완 동물 먹이기 프로젝트에만 해당되는 것이 아니라 회로의 다른 구성 요소 간에 상호 작용을 생성하는 샘플 코드입니다.

코드를 업로드하려면 다음 단계를 따르세요.

4. 모든 것이 설정되면 회로 회신의 샘플 코드를 이 자습서의 코드로 바꿉니다. //라이브러리 포함 을 종료해야 합니다. 및 //핀 정의 코드 맨 위에 있고 circuito.io의 원본 코드에 있는 모든 라이브러리도 유지합니다.

4. 연결성 - 이 섹션에서는 프로젝트를 인터넷에 연결하는 방법을 안내합니다.

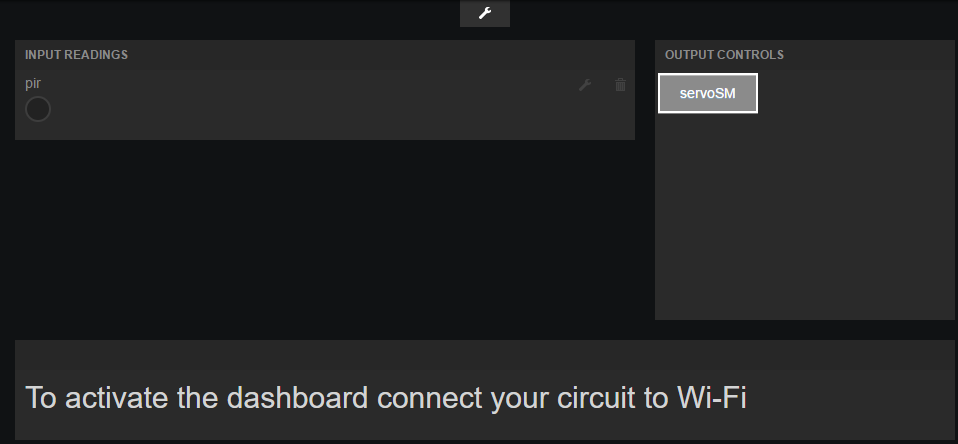

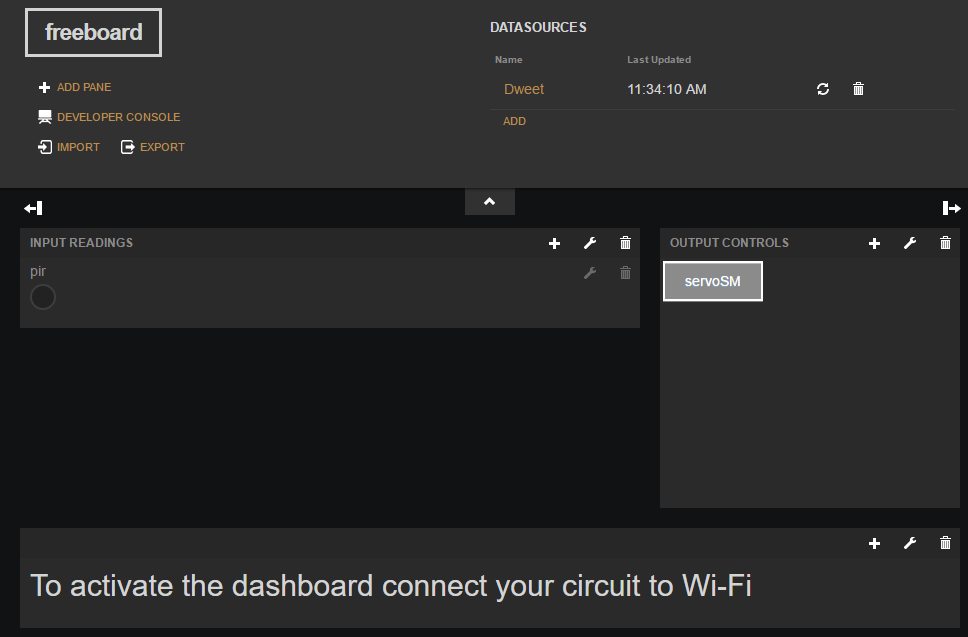

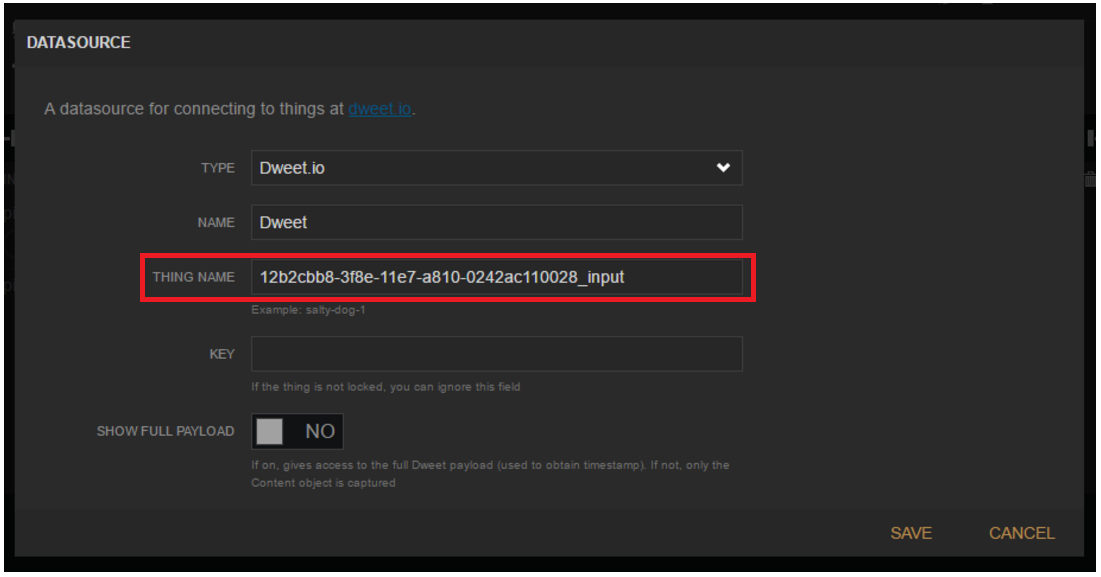

그러면 freeboard.io로 리디렉션되고 고유한 'thingName'을 사용하여 Arduino 스케치에 이미 연결된 기본 대시보드가 ​​제공됩니다. 제공된 펌웨어.ino에서 사물 이름을 볼 수 있습니다.

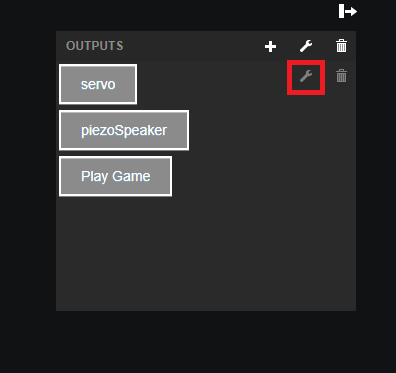

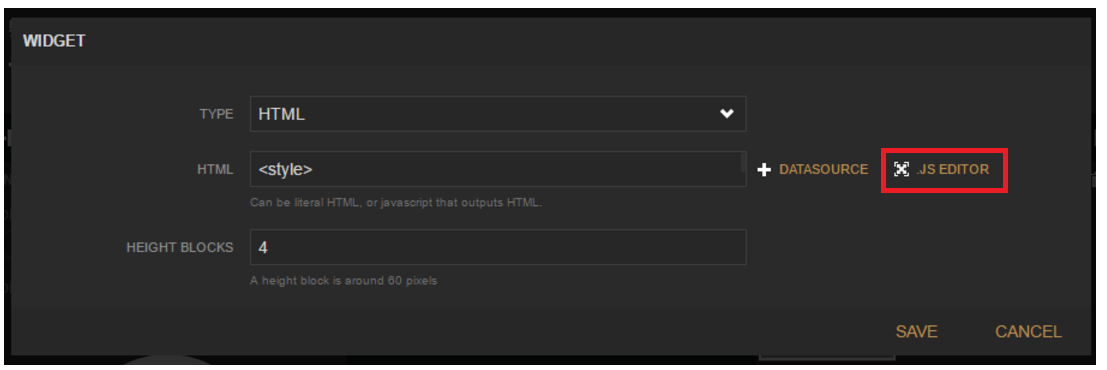

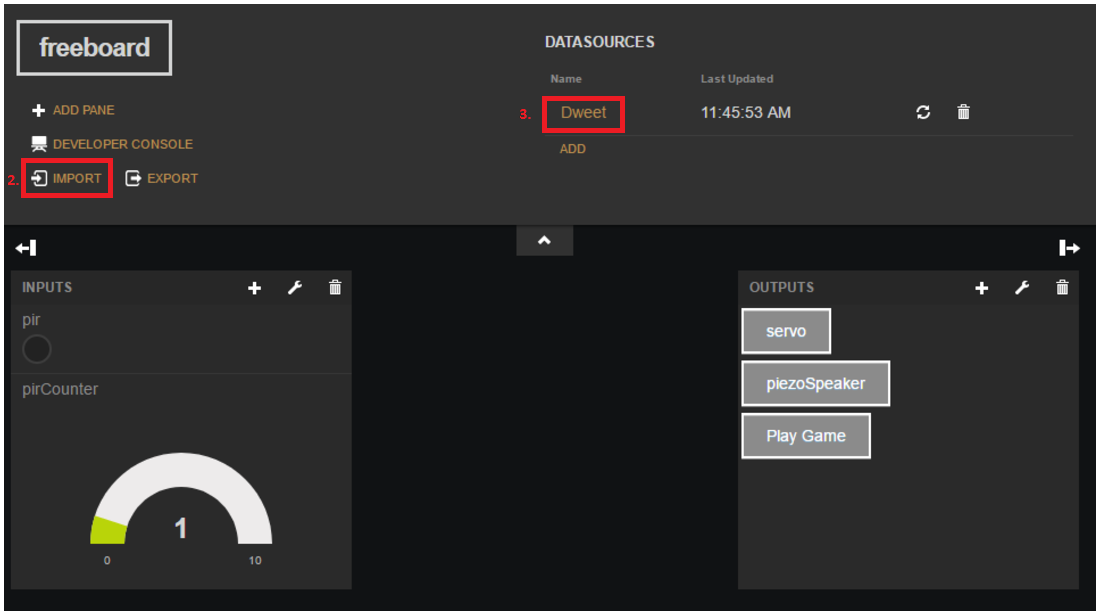

- 설정 을 클릭하십시오. 페이지 상단의 아이콘. 이렇게 하면 대시보드가 ​​다음과 같이 업데이트됩니다.

문제 해결:

어셈블리

전자 장치를 설정했으므로 이제 부품을 조립할 차례입니다.

서보, PIR 센서 및 스피커용 3d 인쇄 케이스를 설계했습니다.

.stl 파일이 여기에 첨부되어 있습니다. 이 부분은 필수가 아니며 다른 방식으로 연결하도록 선택할 수 있습니다. 실제로는 사용자에게 달려 있지만 얼마나 멋지고 다채로운지 보세요 :)

축하합니다! 완료되었습니다!

갈 준비가 거의 되었습니다. 코드를 약간 조정하고 다른 센서를 보정해야 할 수도 있습니다.

우리는 이 프로젝트에 대한 귀하의 의견을 보고 싶습니다. 자유롭게 공유하고 명확하지 않은 점이 있으면 질문하십시오. 행운을 빕니다!

코드

IoT 애완동물 피더 코드

맞춤형 부품 및 인클로저
