유도 전동기

부품 및 재료

<울>

AC 전원:120VAC

커패시터, 3.3μF(또는 2.2μF) 120VAC 또는 350VDC, 무극성

15~25와트 백열등 또는 820Ω 25와트 저항

#32 AWG 마그넷 와이어

목판 약. 5인치 정사각형.

플러그가 있는 AC 라인 코드

1.75인치 직경 판지 튜브(화장지 롤)

램프 소켓

<울>

AC 전원:220VAC

커패시터, 1.5µF 240VAC 또는 680VDC, 무극성

25~40와트 백열등 또는 820Ω 25와트 저항

#32 AWG 마그넷 와이어

목판 약. 15cm 정사각형.

플러그가 있는 AC 라인 코드

4.5~5cm. 직경 판지 튜브.

램프 소켓

상호 참조

전기 회로의 교훈 , 2권, 13장:"AC 모터", "단상 유도 모터", "영구 분할 커패시터 모터".

학습 목표

<울>

AC 영구 커패시터 분할상 유도 전동기를 구축하기 위해.

AC 유도 전동기의 단순성을 설명하기 위해.

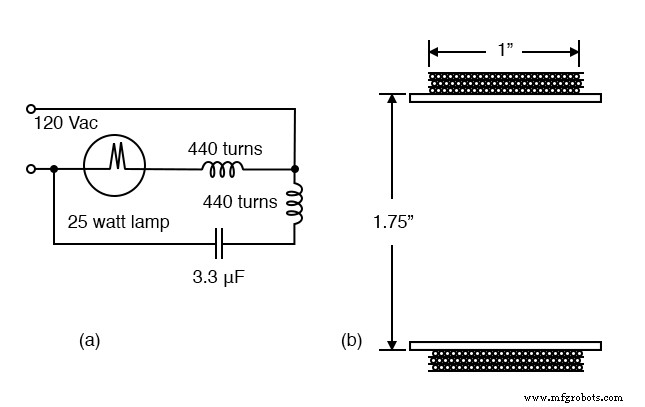

개략도

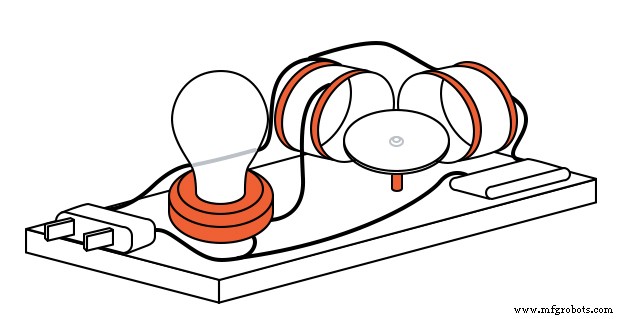

그림

지침

120VAC 또는 220VAC의 가용성에 따라 선택할 수 있는 두 가지 부품 목록이 있습니다. 귀하의 위치에 맞는 것을 선택하십시오. 이 지침 세트는 120VAC 버전용입니다.

이것은 "영구 커패시터 분할상 유도 전동기"의 단순화된 버전입니다. 단순화하면 코일에 몇 천 번이 아닌 몇 백 번만 감으면 됩니다. 이것은 감기가 더 쉽습니다. 그러나 더 큰 수천 회전 모델이 인상적입니다. 위의 그림과 같이 두 개의 고정자 코일이 있습니다. 직경 1.75인치 화장지 튜브의 약간 더 긴 부분의 1인치 길이에 #32 AWG(미국식 와이어 게이지) 에나멜 자석 와이어를 약 440회 감았습니다. 회전 수를 계산하지 않으려면 튜브의 1인치 너비에 4개의 자석 와이어 레이어를 감습니다. 위의 (b)를 참조하십시오. 리드용으로 몇 인치의 자석 와이어를 남겨 둡니다. 권선이 테이프를 덮고 고정할 수 있도록 시작 리드를 튜브 끝 근처에 테이프로 감습니다. 감기가 끝날 때까지 판지 튜브의 최종 너비를 자르지 마십시오. 단일 레이어를 닫습니다. 두 번째 레이어로 진행하기 전에 풀리는 것을 방지하기 위해 첫 번째 레이어를 테이프나 시멘트로 고정합니다. 기존 레이어 위에 추가 레이어를 직접 감는 것이 가능하지만 회로도 (b)와 같이 레이어 사이에 테이프나 종이를 적용하는 것을 고려하십시오. 4겹을 감은 후 권선을 제자리에 붙입니다.

자석 와이어의 4개 층을 닫는 것이 너무 어려운 경우, 마그넷 와이어를 판지 튜브의 끝 위로 440도 감아 스크램블합니다. 그러나 밀착형 코일은 베이스보드에 더 쉽게 장착됩니다. 권선을 1인치 길이로 유지하십시오.

완성된 와인딩을 판지 튜브 끝에서 면도칼로 잘라서 형태가 와인딩보다 조금 더 확장되도록 합니다. 사포로 한 쌍의 리드 와이어 끝에서 1인치 떨어진 곳에서 에나멜을 벗겨냅니다. 맨 끝을 더 무거운 게이지 절연 훅업 와이어에 연결합니다. 접합을 납땜하십시오. 테이프 또는 열수축 튜브로 절연하십시오. 스플라이스를 코일 본체에 고정합니다. 그런 다음 두 번째 동일한 코일로 진행합니다.

조립에 대한 개략도와 그림을 모두 참조하십시오. 코일은 직각으로 장착되어 있습니다. 그들은 나무와 같은 단열 바닥판에 접착될 수 있습니다. 25와트 램프는 하나의 코일과 직렬로 연결됩니다. 이것은 코일을 통해 흐르는 전류를 제한합니다. 램프는 820Ω 전력 저항을 대체합니다. 커패시터는 다른 코일과 직렬로 배선됩니다. 또한 코일을 통한 전류를 제한합니다. 또한 전압에 대한 전류의 선도적인 위상 변이를 제공합니다. 회로도와 그림에는 전원 스위치나 퓨즈가 없습니다. 원하는 경우 추가하십시오.

로터는 강철 캔 뚜껑이나 병 뚜껑과 같은 강자성 재료로 만들어져야 합니다. 아래 그림은 로터를 만드는 방법을 보여줍니다. 코일 형태보다 작거나 약간 큰 원형 로터를 선택하십시오. 형상을 사용하여 중심을 찾고 표시합니다. 센터는 딤플이 필요합니다. 8인치 직경(몇 mm)의 못(a)을 선택하고 (b)와 같이 끝을 둥글게 다듬거나 연마합니다. 로터를 침엽수 조각 위에 놓고(c) 둥근 부분을 중심으로 망치질하십시오(d). 비슷한 고철 조각으로 연습하십시오. 로터에 구멍이 나지 않도록 주의하십시오. 접시형 로터(f) 또는 뚜껑(g)이 평평한 로터(e)보다 균형이 더 좋습니다. 피봇 포인트(e)는 움직일 수 있는 나무 받침대 또는 메인 보드를 통해 구동되는 직선 핀일 수 있습니다. 볼펜 끝도 작동합니다. 로터가 피벗 위에서 균형을 이루지 않으면 무거운 쪽에서 금속을 제거하십시오.

배선을 다시 확인하십시오. 피복이 벗겨진 전선이 절연되어 있는지 확인하십시오. 회 전자 없이 회로에 전원이 공급될 수 있습니다. 램프가 켜져야 합니다. 두 코일 모두 몇 분 안에 예열됩니다. 과열은 낮은 와트수(높은 저항) 램프와 낮은 값의 커패시터를 각 코일과 직렬로 교체해야 함을 의미합니다.

회전자를 피벗 위에 놓고 두 코일 사이로 이동합니다. 회전해야 합니다. 가까울수록 더 빨리 회전해야 합니다. 두 코일 모두 따뜻해야 전원이 표시됩니다. 다양한 크기와 스타일의 로터를 사용해 보십시오. 그림과 비교하여 코일의 반대쪽에 작은 로터를 사용해 보십시오.

#32 AWG 마그넷 와이어가 없는 경우 직경이 약간 더 큰(AWG 번호가 작은) 와이어를 440번 감아 보십시오. 이것은 필요한 회전에 대해 4개 이상의 레이어가 필요합니다. 야간 조명 기구는 그림에 표시된 전체 크기 램프 소켓보다 저렴할 수 있습니다. 야간 전구는 3와트 또는 7와트로 너무 낮지만 15와트 전구는 소켓에 맞습니다.
