피크 감지기

피크 감지기 인가된 AC 신호의 피크 값과 동일한 DC 전압을 출력하는 다이오드와 커패시터의 직렬 연결입니다.

피크 검출기 동작 분석

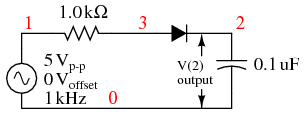

회로는 해당 SPICE 넷 목록과 함께 아래 그림에 나와 있습니다. 피크 검출기에 적용된 AC 전압 소스는 커패시터를 입력 피크까지 충전합니다.

다이오드는 양의 "반주기"를 수행하여 커패시터를 파형 피크까지 충전합니다. 입력 파형이 커패시터에 저장된 DC "피크" 아래로 떨어지면 다이오드가 역 바이어스되어 커패시터에서 소스로 다시 흐르는 전류를 차단합니다. 따라서 커패시터는 파형이 0으로 떨어지는 경우에도 피크 값을 유지합니다.

피크 검출기의 또 다른 관점은 출력에 필터 커패시터가 추가된 반파 정류기와 동일하다는 것입니다.

*SPICE 03441.eps C1 2 0 0.1u R1 1 SIN 3 1.0k V1 1 0 5 1k) D1 3 2 다이오드 .모델 다이오드 d .tran 0.01m 50mm .end

피크 감지기:다이오드는 양의 반 주기로 커패시터를 충전하여 피크 전압으로 전도합니다(다이오드 순방향 강하 감소).

직렬 저항(RC "시정수")으로 인해 아래 그림과 같이 커패시터가 피크까지 충전되는 데 몇 사이클이 걸립니다. 커패시터가 5V까지 충전되지 않는 이유는 무엇입니까? "이상적인 다이오드"를 얻을 수 있다면 5V로 충전됩니다. 그러나 실리콘 다이오드는 입력의 5V 피크에서 차감한 0.7V의 순방향 전압 강하를 갖습니다.

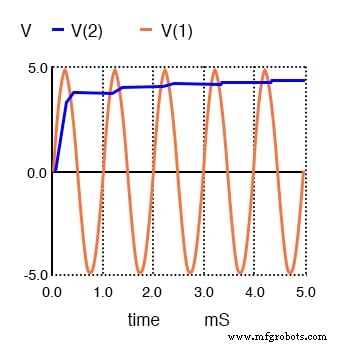

피크 감지기:몇 사이클 내에 커패시터가 피크로 충전됩니다.

위 그림의 회로는 반파 정류기를 기반으로 하는 DC 전원 공급 장치를 나타낼 수 있습니다. 전압 소스와 저항을 대체하는 변압기 2차 권선으로 인해 저항은 1kΩ 대신 몇 옴이 됩니다. 더 큰 "필터" 커패시터가 사용됩니다. 수백 µF의 필터가 있는 60Hz 소스를 기반으로 하는 전원 공급 장치는 최대 100mA를 공급할 수 있습니다. 반파 공급은 반파 필터링의 어려움으로 인해 거의 더 많이 공급하지 않습니다.

피크 감지기를 다른 구성 요소와 결합하여 수정 라디오를 구축할 수 있습니다.
