3상 미터를 연결하는 방법은 무엇입니까? 400V 및 120/208/240/277/347/480/600V – IEC 및 NEC
3상 에너지 미터 설치 | 3-Φ, 4-와이어 전기 계량기 400V 및 120V/208V/240V/277V/347/480 및 600V AC 주전원 공급 및 서비스
(전원 공급 장치에서 NEC 및 IEC에 따른 주 배전반(MDB) 및 부하 센터까지)

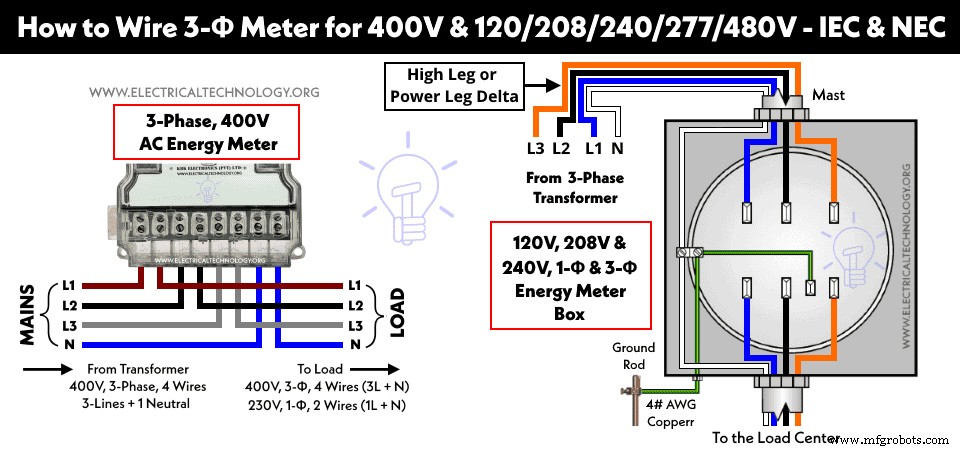

다음 단계별 계량기 설치 자습서에서는 3-Φ 및 1-Φ용 400V AC용 3상 전기 계량기를 배선하는 방법을 보여줍니다. 기존 또는 신규 주전원 서비스 설치에 대한 230V 공급(영국, EU 기준) 및 단상 및 3상 120V, 208V, 240V, 277V 및 480V(NEC 기준) 규정 설치
일반적이고 명확한 일러스트레이션을 위해 위상, 라인 또는 라이브 와이어에 RED, Yellow &Blue 색상을 사용하고 BLACK 색상은 Neutral 와이어를 표시합니다. 색상 코드 버전은 IEC 및 NEC 배선 색상 코드에 모두 포함되어 있습니다.
- 관련 게시물:단상 kWh 미터를 배선하는 방법은 무엇입니까? 120V/240V 및 230V AC – NEC 및 IEC
확대하려면 이미지를 클릭하세요.
경고 :이 예는 영국, EU, 인도, 파키스탄, 남아프리카 공화국, 아랍에미리트 및 기타 IEC(International Electrotechnical Commission) 다음 국가에서 전기 계량기 설치를 위해 가장 일반적으로 사용되는 배열 및 일반 배선을 보여줍니다. 미국과 캐나다의 NEC(National Electrical Codes)에도 동일한 규칙이 적용됩니다. 특정 영역, 계량기 설계(스마트 전자 또는 전자 기계) 및 공급 시스템에 따라 약간의 변동이 있을 수 있습니다. 설정은 전 세계 다른 위치의 다른 유형의 kWh 또는 전기 에너지 미터에서 다를 수 있습니다. 적절한 안전을 위해. 전기 배선을 설치하기 전에 연결 유형을 확인하려면 공급업체 및 서비스 제공업체에 문의하십시오.
직접 전기 작업을 하는 것은 위험할 뿐만 아니라 경우에 따라 불법이라는 점을 명심하십시오. 전기 배선 연결을 변경/수정하기 전에 면허가 있는 전기 기술자나 전원 공급업체에 문의하세요. 또한 기존 또는 신규 서비스 설치를 하기 전에 반드시 필요한 라이선스와 지방자치단체의 승인을 받아야 합니다.
주의: 특히 230V 및 400V 미터(IEC)의 경우 단자대 나사가 절연되어 있지 않으므로 회로에 전류가 흐르는 경우 금속 도구를 나사 단자에 접촉하지 마십시오.
저자는 이 정보의 표시 또는 사용으로 인한 손실, 부상 또는 손해 또는 잘못된 형식의 회로를 시도한 경우 책임을 지지 않습니다. 그러니 제발! 모든 것이 전기에 관한 것이고 전기는 너무 위험하기 때문에 조심하십시오.
400V AC용 3상 미터 배선 – (영국 및 EU) – IEC
영국, EU, 아시아 및 IEC 다음 국가에서는 400V AC의 3상 공급이 3상 400/230V 변압기를 미터 박스로 연결하고 더 나아가 주거용 건물의 주 배전반으로 연결합니다.
좋은 점은 3상 미터 로드 포인트에서 230V 단상 전원을 얻을 수 있다는 것입니다. 단상 전선과 중성선만 있으면 됩니다. 3상 400V가 필요한 경우 3Φ, 인덕션 모터 등의 3상 회로를 구동하기 위해서는 3선 모두와 중성선(옵션)이 필요합니다.
이제 영국 정부는 아날로그 전기 기계 kWh 계량기 대신 스마트 및 디지털 전기 계량기를 사용하도록 요구하고 있습니다.
유용한 정보:전기 계량기는 에너지 계량기, kWh 계량기 또는 킬로와트시 계량기라고도 하며 사용된 에너지와 전력 소비를 읽고 기록하는 데 사용됩니다. 킬로와트시.
3상 kWh 계량기 설치(3상, 4선식, 400V AC 에너지 계량기)
- 우선 전기 설비 작업을 하기 전에 반드시 주 전원을 차단하십시오.
- MAIN의 왼쪽부터 시작하여 첫 번째 들어오는(변압기에서) Phase(Line) 와이어를 미터(Main)의 첫 번째 슬롯에 연결합니다.
- 3번째 슬롯에 두 번째 입력 위상 와이어를 연결합니다.
- 5번째 슬롯에 3번째 인입 상선을 연결합니다.
- 입력 중성선(N)을 미터의 7번째 슬롯에 연결합니다.
- 로드 측에서 8번째 슬롯에 Outgoing Neutral을 연결합니다.
- 이제 나머지 나가는 3상 전선을 2, 4, 6번 슬롯에 각각 연결하고 그림과 같이 분전반에 연결합니다.

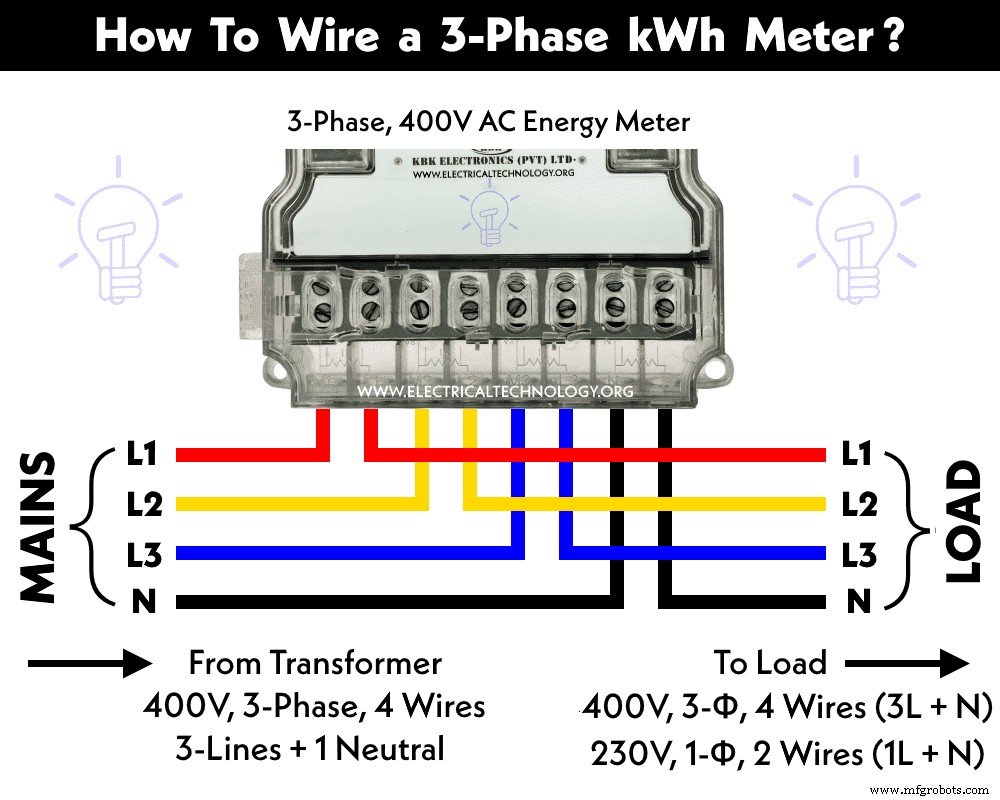

아래는 3상 설치를 위한 기본 연결 다이어그램입니다. , 4- 와이어, Wye-400V ) kWh 미터(디지털 또는 아날로그 에너지 미터 ) 400VAC 전원에서 가정의 주 배전반으로.
미터를 중앙선에 수직으로 설치하는 것이 좋습니다. 나사 등을 끼운 후에는 반드시 안전창을 닫아 주십시오. 3상 미터 박스의 절연이 성공적으로 완료된 후 주 전원 스위치를 켜서 예상대로 작동하는지 확인할 수 있습니다.

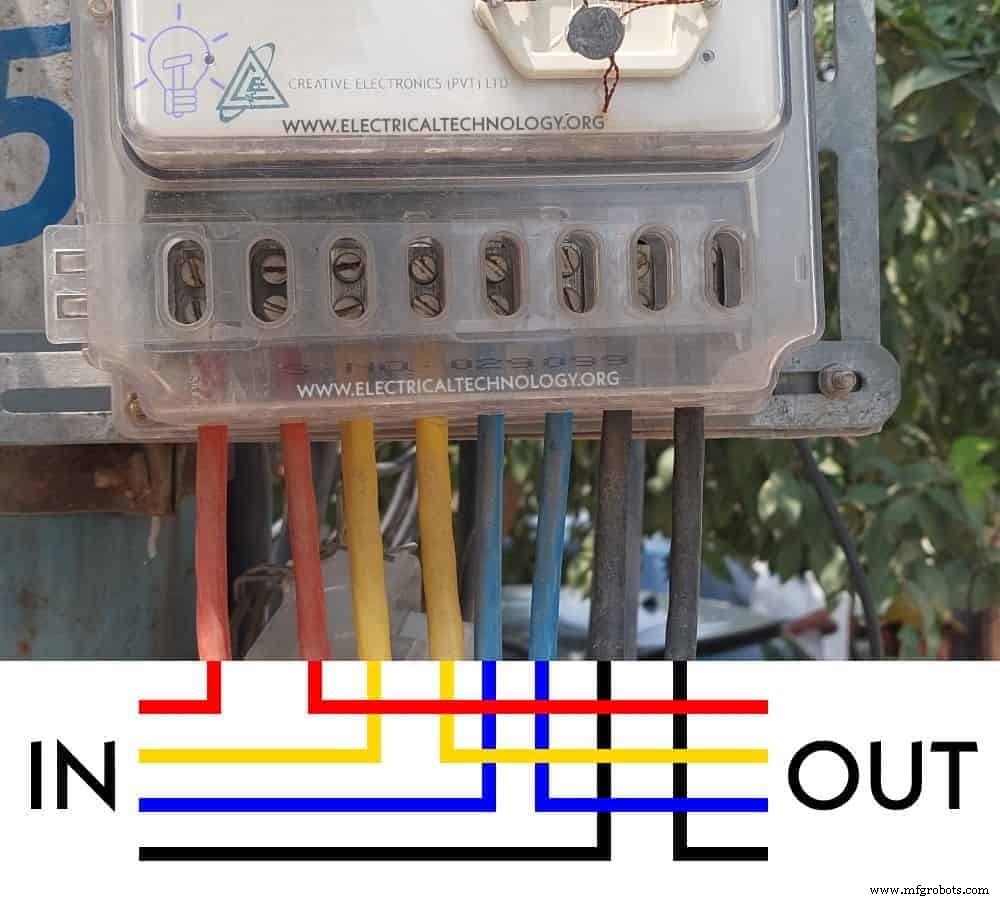

소비자 장치 근처의 주 전신주에 설치된 또 다른 실제 작동 3상 에너지 계량기가 있습니다.
위 그림 및 다이어그램에서:
- RIN , YIN &BIN =3상 변압기(R)에서 들어오는 3상 또는 라이브(라인) 에드, 예 엘로우, B 루)
- ROUT , YOUT &BOUT =집의 주 배전반에 부하로 나가는 삼상 또는 라이브(회선).
- NIN = 변압기에서 중성선 수신
- NUOT =배전반에 중립적으로 나가는 편입니다.
400V, 3상 측정기 설치 요구 사항
- 미터기를 설치/변경하거나 배선하기 전에 전기 공급업체에 연락하여 알려야 합니다.
- 모든 단계에서 단심 PVC 및 이중 절연 케이블을 사용해야 합니다.
- "L1", "L2", "L3" 및 "N"과 같은 모든 위상 케이블에 대해 각각 적절한 표시를 사용합니다.
- +100A 정격의 전기 계량기 및 저전압 패널 및 개폐 장치의 경우 너비 900mm의 여유 공간을 제공해야 합니다.
- 최소 4mm 사용
2
(연선) 컨슈머 유닛과 전기 계량기 사이 또는 부하 전류용량을 기반으로 합니다.
- 미터 테일(미터를 컷아웃 또는 메인 차단기에 연결하는 데 사용되는 케이블)은 25mm 크기로 이중 절연되어야 하며 미터 슬롯에서 적절하게 종단되어야 합니다.
- 미터 테일은 가능한 한 가장 짧아야 하거나 컷아웃에서 계량 장비를 통해 소비자 장치까지의 미터 테일 길이가 항상 3미터를 넘지 않아야 합니다(자세한 내용은 BS7671 Reg 434.2.1).
- 배전반에서 전기 계량기로 전선을 연결하려면 면허 있는 전기 기술자에게 문의해야 합니다. 전기는 나중에 전기 기술자가 서명한 BS7671 인증서를 전력 서비스 공급자에게 보여줌으로써 제공됩니다.
- 미터 박스는 전면에서 쉽게 접근할 수 있고 손상되지 않는 벽의 외부에 설치해야 합니다.
- 전기 계량기 상자 위 또는 아래에 가스 계량기, 전화 및 기타 유틸리티 장비가 있어서는 안 됩니다.
- 영국 전력망에서 승인한 계량기 캐비닛(표면 장착 또는 매립형)은 적절한 지침 및 규정에 따라 사용할 수 있습니다.
미터 캐비닛이 있는 38mm 하키 스틱(퍼포먼스 튜브)은 다음 최소 사양에 따라 설치해야 합니다.
- 지면에서 측정기 캐비닛: 최소 600mm 및 최대 1100mm
- 미터 테일: 25mm
- 캐비닛 전면에서의 간격: 최소 1000mm
- 하키 스틱(미리 성형된 튜브): 38mm(최소 높이 1450mm, 길이 310mm) 및 정원의 최소 깊이 500mm
- 케이블 액세스 구멍: 20/30mm

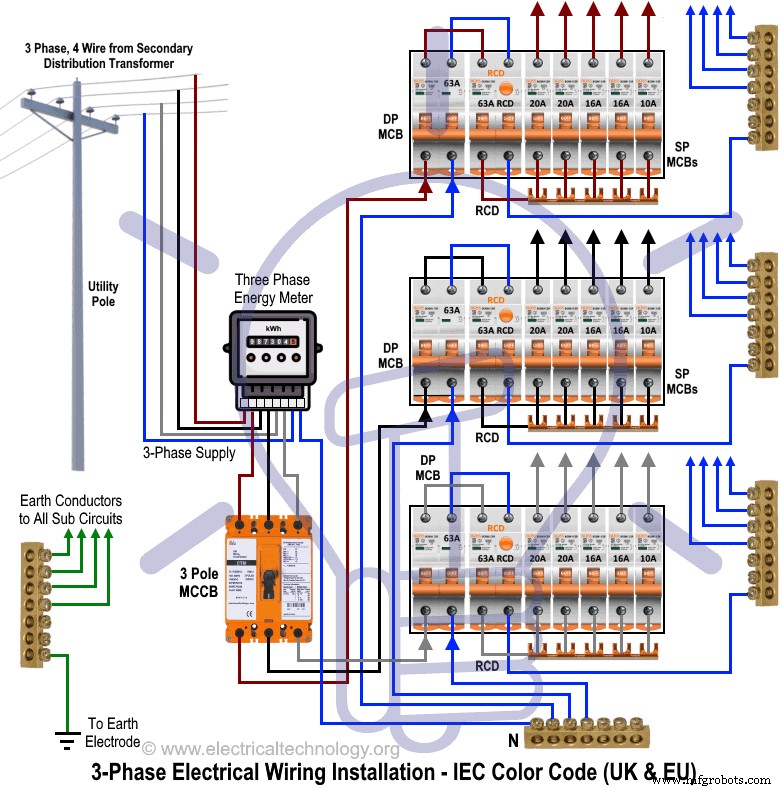

유틸리티 전원 공급 장치에서 주 배전반까지의 전체 3상 미터 배선(IEC 색상 코드)은 다음과 같습니다.
다양한 전압 레벨을 위한 3상 미터 배선 – US – NEC
영국, EU 및 기타 국가와 비교할 때 북미에서는 이야기가 완전히 다릅니다. 예를 들어, 미국-NEC의 단상 및 삼상 전압 레벨은 일반적인 단상 전압 레벨이 120V, 240V인 것과 같이 IEC 다음 국가와 비교하여 다릅니다. 또한 7200V 전신주 장착 변압기에서 단상 및 3상 전압 레벨인 120V, 208V, 240V, 277V 및 480V를 사용할 수 있습니다.
미국의 3상 전압 수준은 다음과 같습니다.
- 240V, 3상, 3개의 핫(라인) 와이어와 접지 사이의 4개 와이어(하이 레그 델타)
- 208V, 3상, 4선 – 3개의 핫(라인) 전선과 접지 사이.
- 480V, 3상, 4-5선 – 3개의 핫(라인) 전선 + 중성선과 접지 사이.
- 600V, 3상, 4선 – 3개의 핫(라인) 와이어 + 접지 사이.
다음 섹션에서는 NEC에 따라 240V, 3상 및 208V 3상 및 480V 3상 및 600V 3상에 대한 전기 계량기를 배선하는 방법을 보여줍니다.

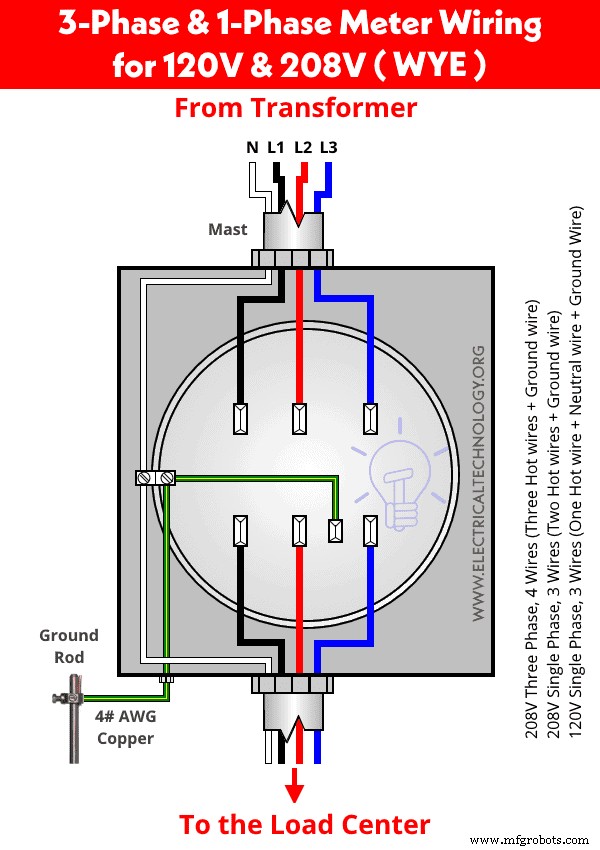

120V 및 208V – (Wye) 1-Φ 및 3-Φ 전기 계량기 연결 방법
3상, 4선, 120V 및 208V AC 에너지 미터를 연결하는 방법을 알아보겠습니다.
- 전기 설비 작업을 하기 전에 먼저 주 전원 공급 장치를 분리해야 합니다.
- "HOT" 와이어로 변압기에서 들어오는 세 개의 라인(L1, L2 및 L3)을 상단 러그(검정, 빨강 및 파랑)에 연결합니다.
- 하단 러그에서 로드 센터 또는 패널 박스 메인 브레이커( 검정, 빨강 및 파랑 색상).
- 디자인에 따라 필요한 경우 (G &N)으로 표시된 왼쪽 중앙 러그에 중립을 연결할 수 있습니다. 부하측 라인(열선)과 중성선을 메인 차단기 박스에 연결하기만 하면 됩니다.
- 접지선을 작은 러그(3번 라인 왼쪽에 있음)에 연결합니다. 터미널 상자에 중성선이 없는 경우 접지는 여전히 이 지점에 연결되어 있습니다.
- 120V 회로에는 최소 #10AWG(구리) 또는 #8 AWG(알루미늄)를 사용할 수 있습니다(아래 세부 정보 참조).
- #4 AWG(American Wire Gauge) 구리선은 접지(보호 접지) 연결에 권장됩니다.

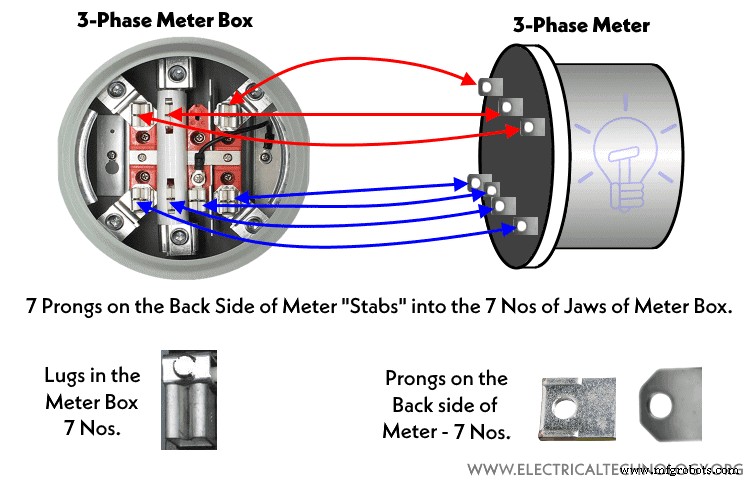

- 이제 계량기를 계량기 상자에 조심스럽게 설치하고 고정합니다(즉, 계량기 상자 캐비닛의 7개 턱에 대한 7미터 갈래).
이 서비스 라인 구성에서 다음과 같은 1-P 및 3-P 전압을 사용할 수 있습니다.
3단계:
- 208V – 3상, 4-와이어(3개의 핫 와이어 + 접지)
단일 단계:
- 208V – 단상, 3-와이어(2개의 핫 와이어 + 접지 와이어)
- 120V – 단상, 3-와이어(2개의 핫 와이어 + 중성선 + 접지)
참고:중성선이 미터 상자에 없으면 208V만 사용 가능합니다. 중성선이 있는 경우 패널 상자에 120V 및 208V를 모두 사용할 수 있습니다.
- 중립 가능: 208V 및 120V 모두 사용 가능
- 중립 사용할 수 없음: 208V만 사용 가능
주의 사항: 라인이 계량기 캐비닛에 제대로 연결되지 않았거나 계량기 프롱이 러그에 단단히 고정되어 있지 않으면 kWh 판독값을 읽지 못하고 에너지 소비를 기반으로 하는 전기 요금 계산을 수행하지 못할 수 있습니다. 또한 미터를 잘못 연결하면 차단기가 작동하거나 플래시가 발생하거나 미터가 손상되거나 위험한 화재로 심각한 부상을 입을 수 있습니다.

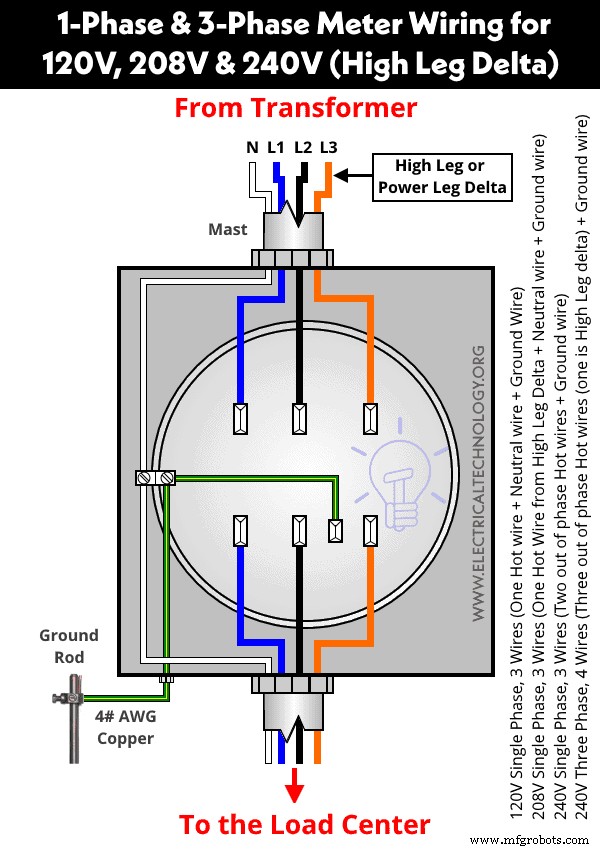

120V, 208V 및 240V(하이 레그 델타) 연결 방법 3-Φ 및 1-Φ 전기 계량기?
1상 및 3상, 4선 또는 3선, 120V, 208V 및 240V AC 전기 계량기의 배선 방법을 알아보겠습니다.
- 전기 설비 작업을 하기 전에 먼저 주 전원 공급 장치를 분리해야 합니다.
- "HOT" 와이어로 변압기에서 들어오는 3개의 라인(L1, L2 및 L3)을 상단 러그(파란색, 검정색 및 주황색)에 연결합니다. 세 번째 줄(줄 3 ) 오른쪽 주황색은 Power leg(Wild Leg) 또는 High Leg Delta이며 Neutral prong의 오른쪽에 있는 단자에 연결해야 합니다.
- 하단 터미널에서 부하 센터 또는 패널 박스 메인 차단기( 파란색, 검정색 및 주황색).
- 208V 단상용 하이 레그 델타에서 Neutral을 사용할 수 있으므로 (G &N)으로 표시된 왼쪽 중앙 단자에 중립을 연결할 수 있습니다.
- 이제 부하 측 라인(열선)과 중성선을 주 차단기 상자에 연결합니다.
- 접지선을 소형 단자(Line number 3 왼쪽에 위치)에 연결합니다. 터미널 상자에 중성선이 없는 경우 접지는 여전히 이 지점에 연결되어 있습니다.
- 120V 회로에는 최소 #10AWG(구리) 또는 #8 AWG(알루미늄)를 사용할 수 있습니다(아래 세부 정보 참조).
- #4 AWG(American Wire Gauge) 구리선은 접지(보호 접지) 연결에 권장됩니다.
- 이제 미터를 조심스럽게 찌르고 강하게 밀어 고정하고 전원을 복원하여 모든 것이 잘 작동하고 제대로 작동하는지 확인합니다. 완료.
이 서비스 라인 구성에서 다음과 같은 1-P 및 3-P 전압을 사용할 수 있습니다.
3단계:
- 240V – 3상, 4선식(3개의 핫 와이어(하이 레그 델타 포함) + 접지)
단일 단계:
- 208V – 단상, 3선(핫 와이어 1개(하이 레그 델타여야 함) + 중성선 + 접지 와이어)
- 240V – 단상, 3선(핫 와이어 2개 + 접지)
- 120V – 단상, 3선(핫 와이어 1개 + 중성선 + 접지)
참고:중성선이 미터 상자에 없으면 208V 단상을 사용할 수 없습니다. 중성선이 있는 경우 패널 상자에 120V, 208V 및 240V를 사용할 수 있습니다.
- 중립 가능: 208V 단상도 사용 가능
- 중립 사용할 수 없음: 120V 및 240V만 사용 가능

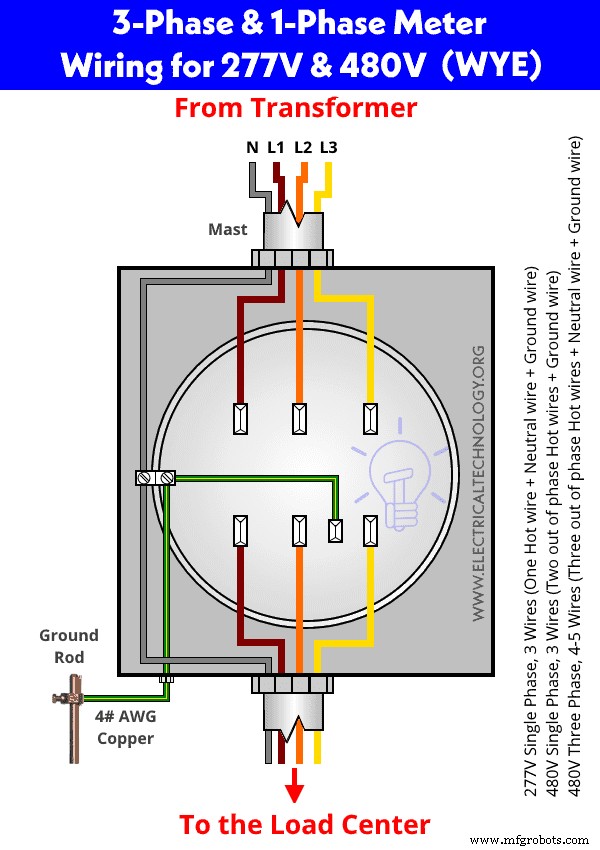

277V 및 480V – (Wye) 1상 및 3상 미터를 연결하는 방법
단상 및 3상, 5선 또는 4선, 277V 및 480V 에너지 미터를 배선하는 방법을 살펴보겠습니다.
- 전기 설비 작업을 하기 전에 먼저 주 전원 공급 장치를 분리해야 합니다.
- "HOT" 와이어로 변압기에서 들어오는 3개의 라인(L1, L2 및 L3)을 상단 터미널(갈색, 주황색 및 노란색)에 연결합니다.
- 하단 터미널에서 부하 센터 또는 패널 박스 메인 차단기( 갈색, 주황색 및 노란색).
- (G &N)으로 표시된 왼쪽 중앙 단자에 중립을 연결할 수 있습니다.
- 이제 회색의 부하측 선(열선)과 중성선을 주 차단기 상자에 연결합니다.
- 접지선을 소형 터미널(Line number 3 왼쪽에 있음)에 연결합니다. 터미널 상자에 중성선이 없는 경우 접지는 여전히 이 지점에 연결되어 있습니다.
- 120V 회로에는 최소 #10AWG(구리) 또는 #8 AWG(알루미늄)를 사용할 수 있습니다(아래 세부 정보 참조).
- #4 AWG(American Wire Gauge) 구리선은 접지(보호 접지) 연결에 권장됩니다.
- 이제 미터를 조심스럽게 찌르고 강하게 밀어 고정하고 전원을 복원하여 모든 것이 잘 작동하고 제대로 작동하는지 확인합니다. 완료.
이 서비스 라인 구성에서 다음과 같은 1-P 및 3-P 전압을 사용할 수 있습니다.
3단계:
- 480V – 3상, 4-5선(3개의 핫 와이어 + 중성선(필요한 경우) + 접지)
단일 단계:
- 480V – 단상, 3-와이어(2개의 핫 와이어 + 접지 와이어)
- 277V – 단상, 3선(핫 와이어 1개 + 중성선 + 접지)
참고:중성선이 미터 상자에 없으면 277V 단상을 사용할 수 없습니다. 중성선이 있는 경우 패널 상자에 277V 및 480V를 사용할 수 있습니다.
- 중립 가능: 277V 단상도 사용 가능
- 중립 사용할 수 없음: 480V(1-P 및 3-P)만 사용 가능
600V / 347V – (Wye) 및 480V – 델타 3상 미터를 연결하는 방법

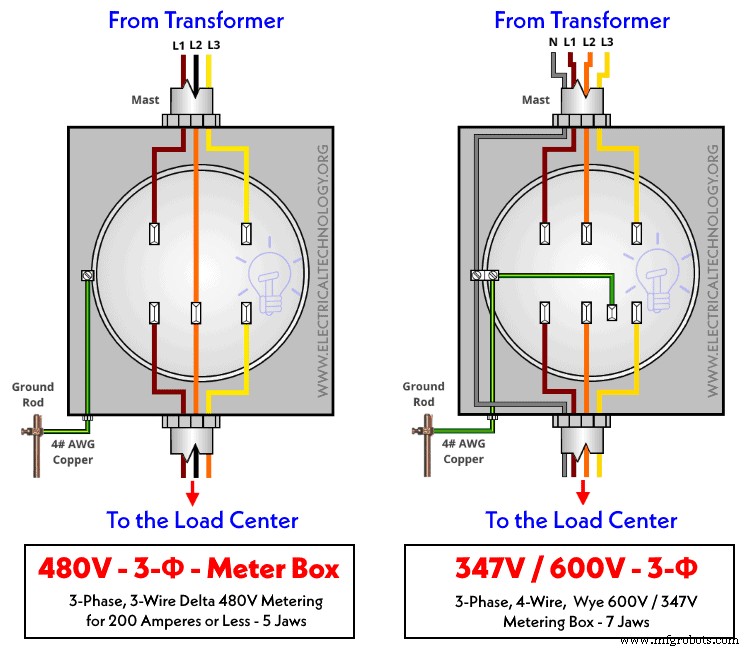

다음 그림은 다음과 같이 두 가지 구성에 대한 배선을 보여줍니다.
480V 델타 측정(왼쪽)
이것은 3상 미터 배선입니다. 즉, 중성선 및 단상 시스템이 포함되지 않습니다. 계량기 캐비닛에는 Neutral이 없는 5개의 턱이 있지만 NEC에 따르면 접지는 여전히 연결되어 있습니다.
347V / 600V – 와이 미터링(오른쪽)
이 미터 배선 다이어그램은 277V 및 480V(1-P 및 3-P)와 동일합니다. There are 7 Jaws i.e. Neutral is included for single phase supply of 347V.
- Three Phase: 600 Volts, 3-Phase across three hot lines + ground wire.
- Single Phase: 347 Volts, 1-Phase across One Hot wire + neutral + ground.
Cable &Wire Sizes For Hot, Neutral &Ground – NEC
- Use a proper wire size based on the load circuits.
- Use #8AWG (Copper) or #6 AWG (Aluminum) for 240V circuits. For 100 Amps, you may
- Use #4 AWG for Copper and #2 AWG Aluminum for service lines (both Hot and Neutral) in case of 100 Amperes.
- For 100 Amps, you may use 2/0 kcmil (AWG) for Copper and 4/0 kcmil for aluminum (based on NEC table 250.122).
- It is required to use a minimum of #4 AWG wire for ground wire to the grounding rod. You may check with local area code for confirmation.

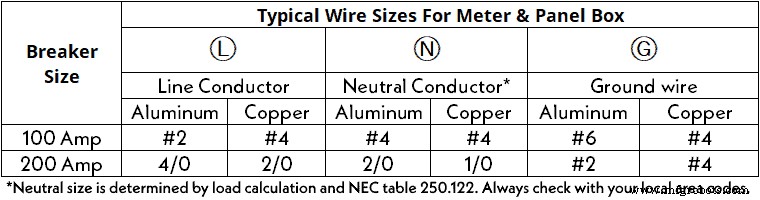

The following table shows the typical wire sizes of Miniman Line conductor, Neutral conductor and Ground wire.
Breaker size | Typical Wire Sizes For Meter &Panel Box |
Ⓛ | Ⓝ | Ⓖ |
Line Conductor | Neutral Conductor* | Ground wire |
| Aluminum | Copper | Aluminum | Copper | Aluminum | Copper |
100 Amp | #2 | #4 | #4 | #4 | #6 | #4 |
200 Amp | 4/0 | 2/0 | 2/0 | 1/0 | #2 | #4 |
*Neutral size is determined by load calculation and NEC table 250.122. Always check with your local area codes.
Here is the table in image format if you need to downland as a reference.
General Requirement for 3-Phase Meter Installation
- The meter box must be tightly and securely attached to the wall or firmly fixed to a solid surface at the right level.
- Only use the approved material for the meter box such as conduit and galvanized pipe and attachment brace.
- The wires and lugs connecting screws must be tightened i.e. strong termination.
- Use proper wire size for the exact ampere rating of equipment as well as the amps capacity of panel box and load centers.
- Finally, check and verify the wiring connection according to the user manual guide provided by the supplier with the meter.
Meter box from the ground level: 4ft to 5′-6″.
Clearance from front of meter box cabinet: Min 4ft clear space &12 inch on all sides.
Separation with Gas &other meters: Minimum 3 to 5ft &6 inches on the outlet side of gas meter bar.
Underground pipe connection: Minimum 18 Inches below the ground line.
Rigid Conduit: As per NEC
Grounding Wire Size to the Ground Rod: #4 AWG (Copper)
