기숙사 배선 회로도: 설계, 동작 & 스위치 제어

기숙사 배선 회로도 및 동작

기숙사 배선 회로는 사감과 교장이 학습 시간에 학생들이 일찍 잠들지 않고 공부하도록 유도하기 위해 특별히 설계되었습니다.

기숙사 배선 회로에는 사감실에 마스터 스위치로 SPST(단극 단투, 원웨이) 스위치가 설치됩니다. 객실 조명은 SPDT(단극 쌍투, 2웨이 스위치)로도 제어됩니다. 이 모든 스위치와 객실 전구는 학습 시간 동안 마스터 스위치로 독립적으로, SPDT 스위치로 종속적으로 제어될 수 있도록 구성됩니다.

기숙사 조명 회로에서 학습 시간 동안 객실 램프를 끌 수 없습니다. 예를 들어, 학생들은 객실의 2웨이 스위치를 직접 조작해 램프를 ON/OFF할 수 있습니다. 반면 학습 시간에는 사감이 마스터 스위치를 켜서 학생들이 SPDT 스위치를 꺼도 전구를 끌 수 없게 합니다. 학습 시간이 끝나면 사감이 마스터 스위치를 다시 꺼서 학생들이 2웨이 스위치로 조명점을 ON/OFF할 수 있게 합니다.

• 관련 배선 튜토리얼: 고다운 배선도 – 터널 배선 회로 및 작동

기숙사 배선 회로

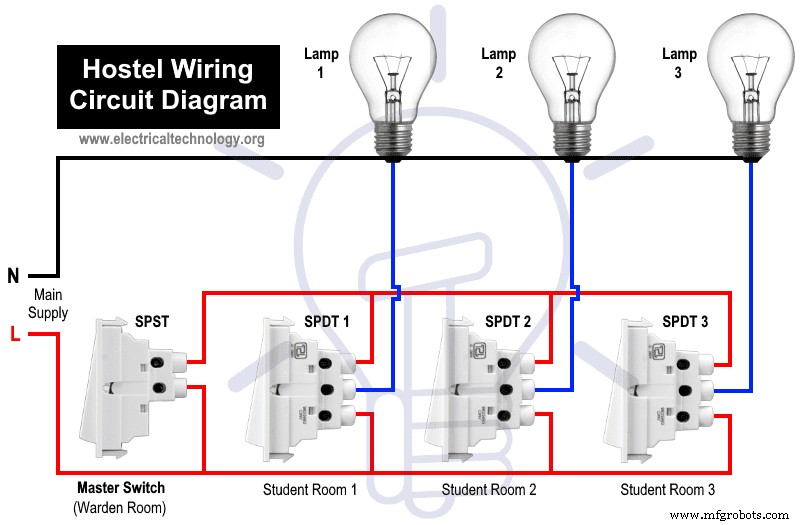

아래는 기숙사 배선 회로도입니다.

필요 자재:

절차:

• 가장 먼저 메인 차단기를 꺼서 메인 전원이 차단되었는지 확인하십시오.
• 모든 스위치를 접지/어싱 단자에 연결하십시오(도시 생략).
• MCB에서 중성선을 세 램프 모두에 직접 연결하십시오(도면 참조).
• 라인(위상 또는 라이브)선을 SPST 스위치 첫 번째 단자와 모든 SPDT 스위치의 하단 단자에 연결하십시오.
• 보조 전선을 첫 번째 SPST 스위치 상단 단자와 모든 SPDT 단자에 연결하십시오(도면 참조).
• 모든 전구를 SPDT(2웨이) 스위치의 중간(공통) 단자에 연결하십시오.
• 마지막으로 메인 및 관련 차단기를 켜서 회로가 완벽하게 작동하는지 테스트하십시오.

작동 원리:

관리 측이 학습 시간을 오후 6시~오후 10시로 정했다면, 사감이 오후 6시에 마스터 스위치를 켭니다. 이제 학생들이 객실의 SPDT 스위치를 꺼도 개별 램프를 끌 수 없습니다.

학습 시간이 끝나면(오후 10시) 사감이 마스터 스위치를 끕니다. 이제 학생들이 객실의 2웨이 스위치를 ON/OFF해 전구를 끌 수 있습니다.

기숙사 배선 회로는 다음 순서로 동작합니다.

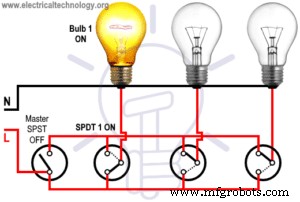

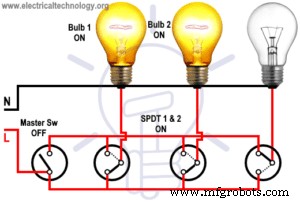

마스터 스위치(SPST)가 OFF일 때 (오후 10시~오후 6시).

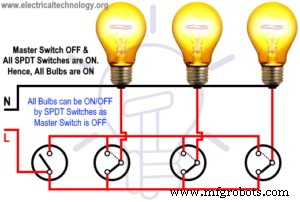

• 학생 객실의 관련 SPDT 스위치를 ON/OFF해 모든 전구를 켜고 끌 수 있습니다.

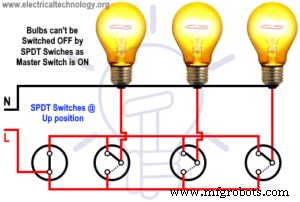

사감이 마스터 스위치(SPST)를 ON했을 때 (오후 6시~오후 10시).

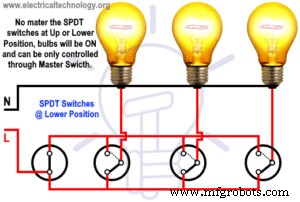

• 학생 객실의 SPDT 스위치 위치와 관계없이 모든 전구가 켜집니다.

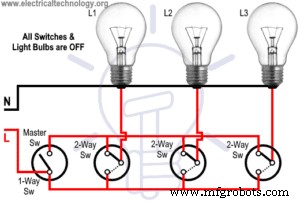

기숙사 회로도 작동은 다음 애니메이션 GIF나 비디오로 이해할 수 있습니다.

위 기숙사 배선 회로도를 따라 필요에 따라 많은 스위치와 램프를 사용할 수 있습니다. SPDT 스위치 정격은 동일하지만 학습 시간 동안 모든 부하가 동시에 동작하며 마스터 스위치가 모든 부하를 감당하므로, 마스터 스위치에는 더 높은 전압·전류 정격과 적절한 전선 크기, MCB를 사용하십시오.
