태양광 패널과 배터리를 직렬, 병렬, 직병렬 조합으로 연결하는 또 다른 배선 방식입니다. 오늘은 배터리를 직병렬로 연결해 태양광 패널, 충전 컨트롤러, DC/AC 부하에 접속하는 방법을 다룹니다.

예: 12V, 100Ah 배터리 4개를 단일/다중 태양광 패널에 연결. 이 구성(직병렬)으로 가능한 시스템은 24V DC 시스템입니다.

배터리 직병렬 연결의 주 목적은 전압 레벨과 저장 전력(충전 용량)을 동시에 두 배로 늘리기 위함입니다. 직렬은 전압만 가산(전류 동일), 병렬은 전류만 가산(전압 동일)이므로, 직병렬로 두 장점을 모두 취합니다.

12V, 100Ah 배터리 4개를 직병렬 연결 시:

먼저 2개씩 직렬 연결:

12V + 12V = 24V (직렬에서 전압 가산)

100Ah = 100Ah = 100Ah (직렬에서 전류 동일)

이 두 직렬 세트를 병렬 연결:

24V = 24V = 24V (병렬에서 전압 동일)

100Ah + 100Ah = 200Ah (병렬에서 전류 가산)

결과: 4개 배터리(각 12V, 100Ah)에서 24V, 200Ah 확보. 전압 12V→24V, 용량 100Ah→200Ah로 두 배 증가.

배선 방법: 첫 2개 배터리 직렬 연결, 나머지 2개도 동일하게 직렬 연결 → 2개 직렬 세트 완성. 이 두 세트를 병렬 연결(아래 그림 참조) → 4개 배터리 직병렬 구성 완료.

이후 UPS/인버터(AC 부하 연결)에 배터리 연결. 동시에 동일 배터리 구성을 태양광 충전 컨트롤러에 연결해 PV 패널과 연계.

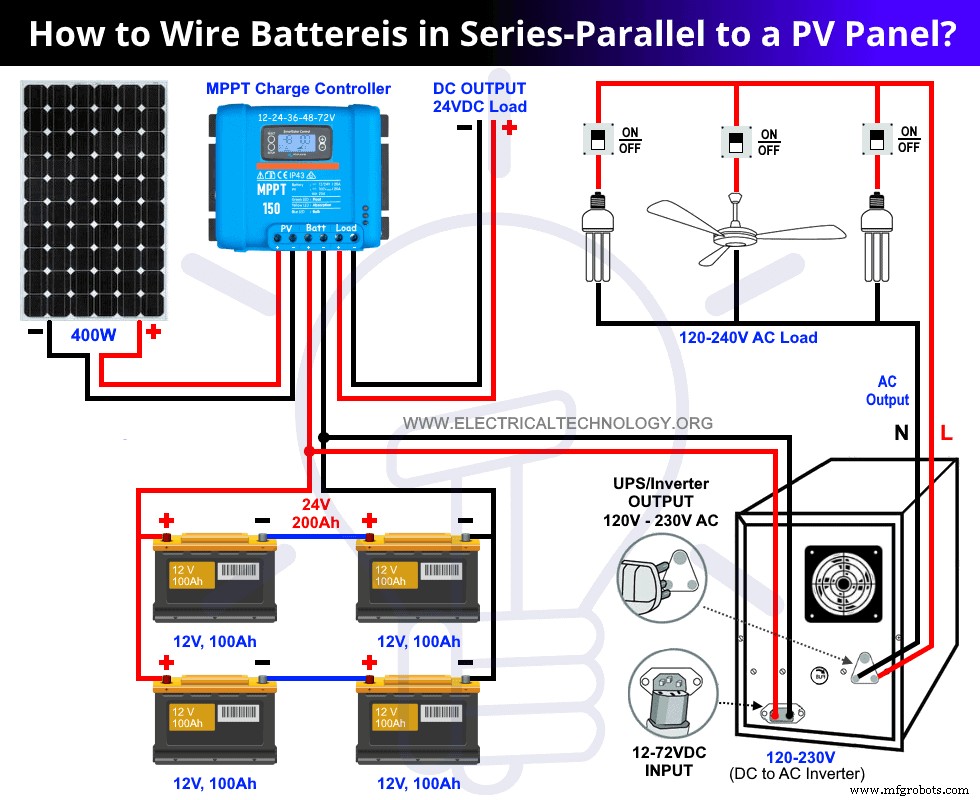

아래 태양광 패널 및 배터리 배선도는 24V 태양광 패널을 4개의 100Ah, 12V 배터리에 직병렬로 연결하고 자동 인버터 시스템과 연계한 예시입니다.

배터리 직병렬 연결로 태양광 패널에 접속: 단계별 가이드

태양광 패널이 낮에 배터리 충전과 AC 부하 구동을 동시에 수행. 밤/그늘 시 배터리 저장 전력으로 AC 부하 구동. 자동 UPS 배선으로 완전 자동 동작하므로 별도 절체 스위치 불필요.
