태양 전지판을 12V DC 부하 및 배터리에 연결하는 방법은 무엇입니까?

충전 컨트롤러, 12V 배터리 및 12VDC 부하에 PV 패널 배선

이 간단한 태양 전지판 배선 자습서에서는 태양 전지판을 정격에 따라 태양열 충전 컨트롤러, 배터리 및 직접 DC 부하에 연결하는 방법을 보여줍니다. 이 PV 패널 배선 자습서에서는 AC 부하가 연결되어 있지 않으므로 태양광 패널과 배터리(DC) 전원을 AC 전원으로 변환하기 위해 UPS 및 인버터와 같은 추가 장비가 필요합니다.

이 소규모 DC 태양광 발전 시스템에는 12V, 120W 패널, 12V 100Ah 배터리, 12VDC 태양열 충전 컨트롤러 및 DC 부하(예:팬 및 조명 등).

태양광 패널과 배터리 등의 단일 장치만 있으므로 직렬, 병렬 또는 직렬-병렬 연결의 콤보로 연결할 필요가 없습니다. 충전 컨트롤러, 배터리 및 DC 부하에 직접 연결합니다.

• 관련 게시물:태양광 발전 시스템을 어떻게 설계하고 설치합니까? 해결된 예

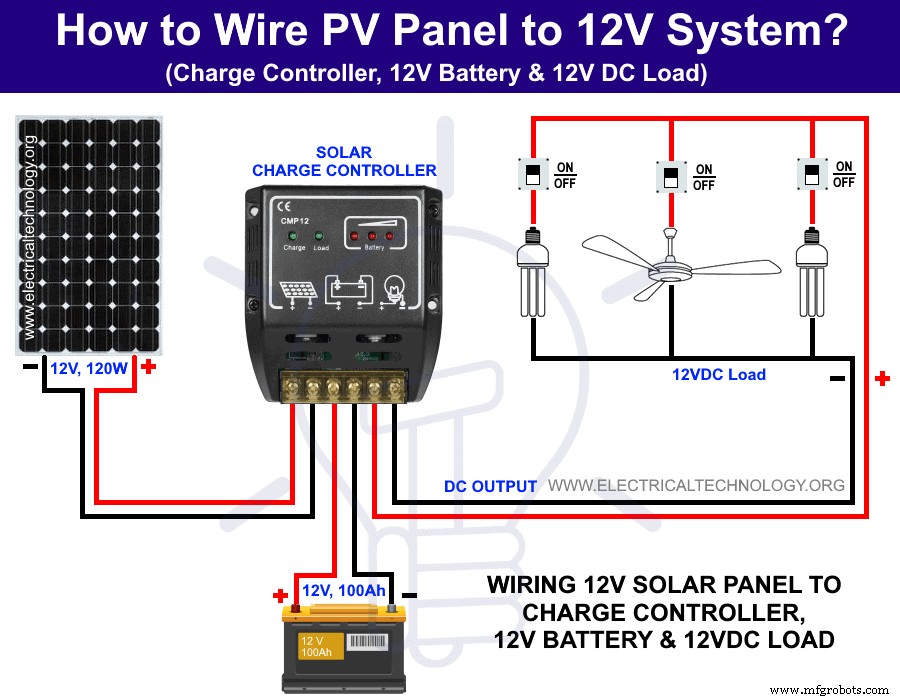

다음 태양 전지 패널 배선 다이어그램은 12V, 120W PV 패널이 태양열 충전 컨트롤러에 연결되어 있음을 보여줍니다(패널의 음극 단자는 MPPT 충전 컨트롤러의 음극 단자에, 그 반대는 양극 터미널의 경우 반대입니다.

배터리는 충전 컨트롤러의 배터리 단자에 연결됩니다(PV 패널 배선과 동일합니다. 즉, 배터리의 양극 단자는 충전 컨트롤러의 양극 단자에 연결되고 그 반대의 경우도 마찬가지입니다) 터미널).

• 관련 게시물:계산 및 예가 포함된 태양 전지판 설치에 대한 전체 참고 사항

DC 부하(조명 및 팬 등)는 충전 컨트롤러에 직접 연결되며 2개의 전원으로 전력을 공급할 수 있습니다. 태양광 발전과 충전 컨트롤러를 통해 직접 부하는 태양광/주간에 직접 전원을 공급할 수 있으며 차광/야간에는 배터리에 저장된 에너지를 백업 전원으로 사용하여 DC 부하는 전원을 공급할 수 있습니다.

태양광 패널도 배터리를 충전하지만 배터리 충전 시간은 태양광 패널 전력량, 햇빛 및 직접 부하의 ON/OF 상태에 따라 다릅니다.

관련 태양광 패널 배선 및 설치 다이어그램:

• 24V 시스템용으로 태양광 패널 및 배터리를 직렬로 연결하는 방법
• 12V 시스템용으로 태양 전지판 및 배터리를 병렬로 배선하는 방법
• 직병렬 연결로 태양 전지판 및 배터리를 배선하는 방법
• 태양광 패널을 직렬로 연결하고 배터리를 병렬로 연결하는 방법은 무엇입니까? 12/24/48V 시스템
• 태양 전지 패널을 병렬로 연결하고 배터리를 직렬로 연결하는 방법은 무엇입니까? 24V 시스템.
