단일 요소 온수기 및 온도 조절 장치를 배선하는 방법은 무엇입니까?

단일 요소 온수기 온도 조절기 배선 다이어그램

전율과 뼈가 얼어붙는 계절에 우리는 그/그녀 대신 뜨거운 물이 필요합니다. 그렇지 않은 경우(거짓말하지 마세요) "나는 춥고 눈이 오는 날씨에 뜨거운 물을 너무 좋아합니다"라는 사실을 말하는 것을 선호합니다.

여기서 사랑 이야기를 하려는 것이 아니라 온수 간헐천을 배선하여 뜨거운 물을 관리하는 방법을 보여주고자 합니다. 및 전기 온수기 배선 설치 튜토리얼.

이 시리즈에서는 단상 온수기, 3상 온수기(균형 및 불균형), 연속 및 비 계속(동시 및 비동시) 온수기 설치, 스위치 및 차단기 정격이 있는 온도 조절기 배선도

첫 번째 기본 자습서에서는 120V AC 단상(미국), 230V AC 단상(EU /UK) 및 240V AC 2개 라인 US. 이제 시작하겠습니다.

히터 관련 배선: 120V 온수기 온도 조절 장치를 동시 연결하지 않는 방법은 무엇입니까?

온도 조절 장치 배선이 있는 단일 요소 온수기

단상 120V 또는 230V AC용으로 설계된 소형의 온수기에는 일반적으로 단일 요소와 하나의 온도 조절기가 사용됩니다.

단일 요소 전기 온수기에 사용되는 온도 조절기는 이중(이중) 요소 온수기와 다릅니다. 즉, 단일 요소 온도 조절기 스위치는 발열체에 고정되어 있는 오른쪽에 2개의 나사가 있고 이중 요소 온도 조절 장치는 오른쪽에 3개의 나사가 있습니다.

히터 관련 배선: 120V 동시 온수기 온도 조절 장치를 어떻게 배선합니까?

단일 요소 온수기 온도 조절 장치에 대한 다양한 배선도를 다음과 같이 살펴보겠습니다.

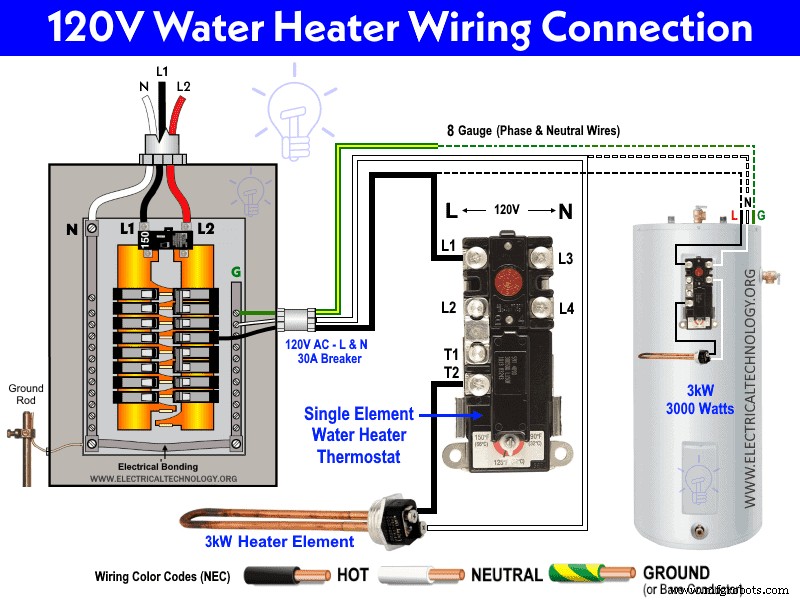

120V AC 단상 단상 온수기 온도 조절기 배선

이 배선 연결에서 120V/240V 메인 패널(SP 차단기)의 위상 라인(L)이 L₁에 연결됩니다. 온도 조절 장치를 조이고 T₂를 그대로 두십시오. 단일 발열체에 추가로 연결된 단자. 한편, 중성선(N)은 발열체의 두 번째 단자에 직접 연결된다. 접지 또는 접지 "G"는 온수기의 정션 박스에 연결됩니다.

온수기 요소의 정격은 3kW입니다. 공급 전압이 120V이므로 최대 25암페어의 전류를 소비합니다(옴의 법칙:I =P/V). 이렇게 30A 회로 차단기와 라인 및 중성선용 8 게이지 와이어가 정격에 따라 적합합니다. 회로 차단기의 안전한 최대 전류는 80%, 즉 30A x 0.8 =24A입니다. 즉, 회로 차단기는 전체 부하 전류의 약 125% 정격이어야 합니다. 즉, 25A 부하 전류 x 125% =31.25A입니다. 따라서 가장 가까운 30A 차단기를 사용할 수 있습니다.

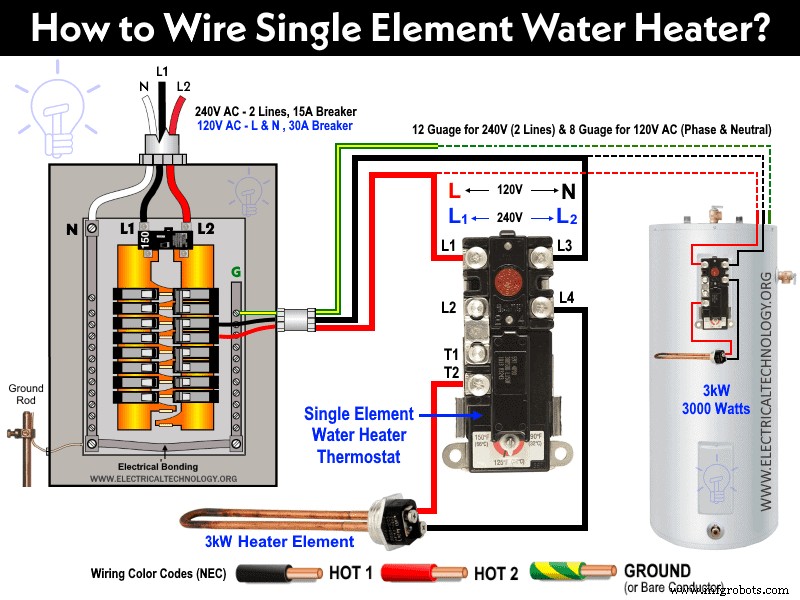

240V 및 120V AC 단상 단일 요소 온도 조절기 배선 연결

동일한 온도 조절기는 120V AC(Line and Neutral) 및 240V AC(2개의 라인 또는 위상 와이어)에 모두 배선될 수 있습니다. 다음 온수기 배선 다이어그램에서 3000W 단일 발열체가 120V AC 및 240V AC에 연결된 것으로 표시됩니다.

단상 120V 및 240V의 배선 연결은 동일합니다. 즉, 라인은 L₁에 연결됩니다. 중성선 또는 두 번째 선이 L₃에 연결되어 있는 동안 단자 단말기. 온수기 요소는 T₂를 통해 온도 조절기에 연결됩니다. 뜨겁고 L₄ 중립으로. 검정색은 "중성"이고 빨간색은 "상 또는 선"이며 노란색/녹색 와이어는 접지/접지에 사용됩니다. 색상은 배선 연결 목적을 나타내기 위한 것으로 지역 및 위치에 따라 다를 수 있습니다. 자신의 코드와 규정을 따르십시오. 자세한 내용은 배선 색상 코드 및 NEC 및 IEC의 전압 레벨에 대한 바닥글 참고를 참조하십시오.

120V 연결에서 3000와트 발열체는 25A 전류를 소비하므로 중성선 및 라인용 8게이지 전선이 30A 차단기 또는 퓨즈와 함께 사용되었습니다.

240V 연결에서 3kW 히터 요소는 12.5A 전류를 소비하므로 두 라인에 12게이지 와이어와 15A 과전류 보호 회로 차단기를 사용할 수 있습니다.

관련 게시물: 240V 온수기 온도 조절 장치를 비연속적으로 배선하는 방법

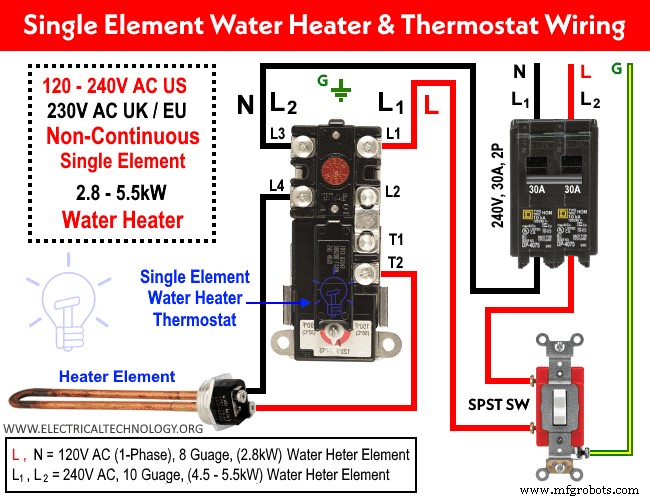

230V, 240V 및 120V AC 단일 요소 온도 조절기 배선 다이어그램

다음 온수기 다이어그램은 미국(NEC)의 단상 120V AC 및 240V 2상과 영국 및 EU(IEC)의 단상 230V AC와 같이 서로 다른 연결을 보여줍니다.

첫 번째 경우에는 2.8kW 단일 요소 온수기가 23.33A 전류를 끌어오는 120V AC(Line and Neutral)에 연결됩니다.

120V AC 단상(선 및 중성선)의 경우 8게이지 전선이 30암페어 회로 차단기 및 단방향(SPST =단극 단투) 스위치와 함께 사용됩니다. 정격 전류가 30A이고 전류의 안전 한계는 24A(30A x 80%)입니다. 즉, 23A x 1.25 =28.75입니다. 가장 가까운 정격은 120V, 2800W 온수기에 사용하기에 적합한 30A 차단기입니다.

240V AC(US) 또는 230V AC(EU/UK)의 경우 5.5kW 단일 요소 온수기가 30A 차단기를 통해 공급 전압에 연결되고 단방향 소자 회로가 240V 2개 라인에서 22.91A, 230V 라인 및 중성선에서 23.91A를 소비하는 스위치.

두 전선이 L₁에 연결되어 있어도 배선 연결은 동일합니다. 및 L₃ 240V AC의 경우 두 개의 핫라인이고 L₁ 뜨겁고 L₃ 230V AC의 경우 중립입니다. 22.91A 또는 23.91A의 경우 10게이지 와이어는 배선도에 표시된 대로 30A 스위치 및 보호 회로 차단기에 적합합니다.

알아두면 좋은 정보:

이중 요소 온도 조절기는 단일 요소 온수기에 사용할 수 있습니다.
단일 온도 조절기는 이중 요소 온수기에 사용할 수 없습니다.
단일 요소 온도 조절기는 다른 배선 연결이 필요한 중복 요소의 동시(연속) 작동의 경우 이중 요소에만 사용할 수 있습니다(이 시리즈의 다음 게시물에서 보여드릴 예정임).
240V AC 온수기 소자는 120V AC에 연결할 수 있습니다.
120V AC 온수기는 240 또는 230V에 사용할 수 없습니다.
240V의 상부 온도 조절기는 단일 요소 온도 조절기가 이중 요소 온도 조절기의 상부 온도 조절기와 유사하게 보이기 때문에 단일 요소 온수기와 함께 사용할 수 없습니다. 적절한 온도 조절 장치를 교체할 때 주의해야 합니다.
240V AC 온수기에 30A 차단기와 10게이지 전선 사용 가능
15A, 120V 정격 스위치는 20A, 120V 회로에서 사용할 수 있습니다.
20A, 120V 정격 스위치는 가정용 15A, 120V 회로에서 사용할 수 없습니다.
120V 정격 스위치는 240V 회로에서 사용할 수 없으며 그 반대의 경우도 마찬가지입니다.
240V 스위치는 암페어 정격이 동일한 경우 120V 회로에서 사용할 수 있습니다.
120V 스위치는 암페어 단위의 정격 전류가 같더라도 240V 회로에서 사용할 수 없습니다.
보호용으로 사용되는 대형 차단기는 온수기 또는 기타 연결된 기기를 손상시킬 수 있으며 과열로 인해 화재로 이어질 수도 있습니다.
대형 스위치는 괜찮지만 부하 전류보다 낮은 정격은 스위치 접점을 녹일 수 있습니다.
크기가 작은 차단기 또는 부하 전류 차단기가 있는 동일한 정격은 회로를 계속해서 트립 및 재설정할 수 있습니다. 올바른 크기의 차단기를 사용하세요.

또한 스위치 등급:

120V는 120V에만 사용할 수 있습니다.
240V는 120V, 240V에 사용할 수 있지만 277V에는 사용할 수 없습니다(상업 애플리케이션)
120-277은 120V, 240V 및 277V에 사용할 수 있습니다.

온수기 관련 배선:240V 동시 온수기 온도 조절기를 어떻게 배선합니까?

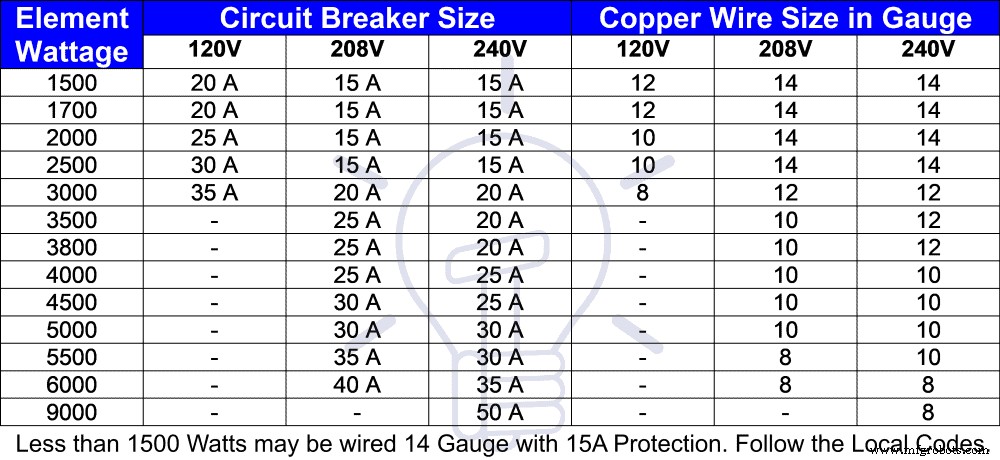

온수기용 회로 차단기 보호 및 와이어 게이지 크기 차트

다음 차트는 120V, 208V 및 240V AC의 회로 차단기 크기(암페어)와 구리선 크기(게이지)를 보여줍니다.

요소 전력량	회로 차단기 크기			게이지의 구리 와이어 크기
요소 전력량	120V	208V	240V	120V	208V	240V
1500	20A	15A	15A	12	14	14
1700	20A	15A	15A	12	14	14
2000	25A	15A	15A	10	14	14
2500	30A	15A	15A	10	14	14
3000	35A	20A	20A	8	12	12
3500	–	25A	20A	–	10	12
3800	–	25A	20A	–	10	12
4000	–	25A	25A	–	10	10
4500	–	30A	25A	–	10	10
5000	–	30A	30A	–	10	10
5500	–	35A	30A	–	8	10
6000	–	40A	35A	–	8	8
9000	–	–	50A	–	–	8

15A 보호 기능이 있는 14 게이지에 1500와트 미만을 배선할 수 있습니다. 현지 규정을 따르십시오.

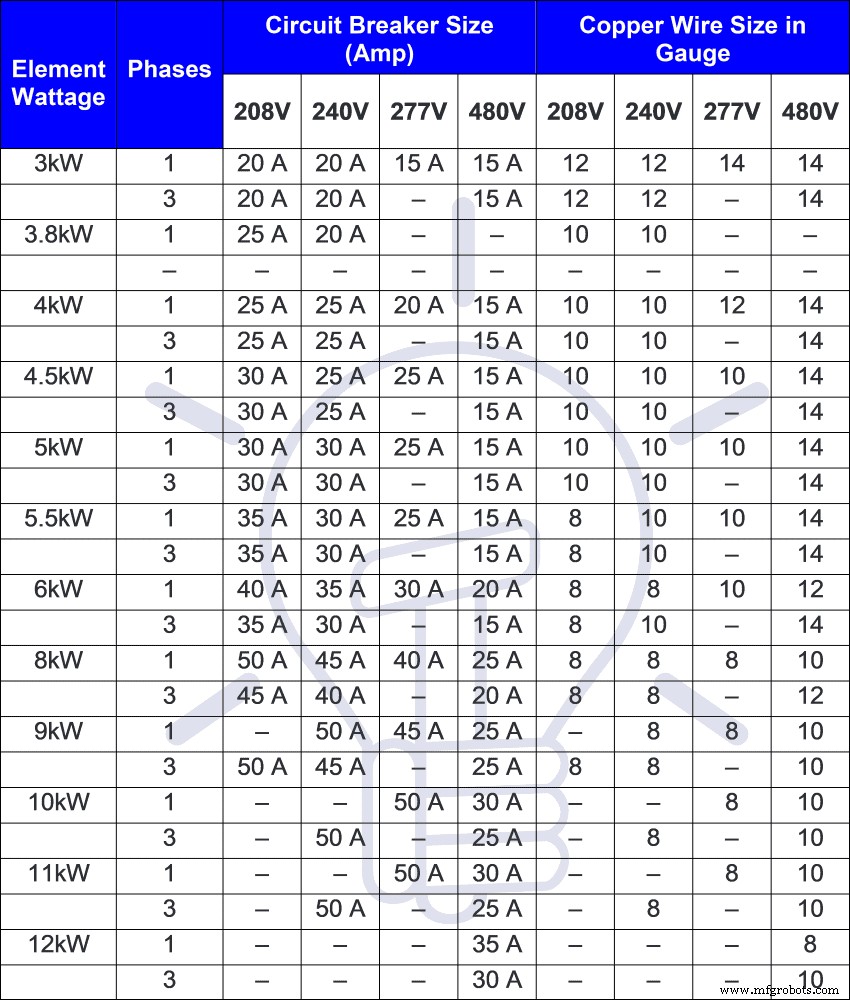

아래는 75C^{o 온수기 요소의 범위는 208V, 240V, 277V 및 480V AC의 경우 3kW에서 12kW입니다.}

요소 전력량	단계	회로 차단기 크기(Amp)				게이지의 구리 와이어 크기
요소 전력량	단계	208V	240V	277V	480V	208V	240V	277V	480V
3kW	1	20A	20A	15A	15A	12	12	14	14
	3	20A	20A	–	15A	12	12	–	14
3.8kW	1	25A	20A	–	–	10	10	–	–
	–	–	–	–	–	–	–	–	–
4kW	1	25A	25A	20A	15A	10	10	12	14
	3	25A	25A	–	15A	10	10	–	14
4.5kW	1	30A	25A	25A	15A	10	10	10	14
	3	30A	25A	–	15A	10	10	–	14
5kW	1	30A	30A	25A	15A	10	10	10	14
	3	30A	30A	–	15A	10	10	–	14
5.5kW	1	35A	30A	25A	15A	8	10	10	14
	3	35A	30A	–	15A	8	10	–	14
6kW	1	40A	35A	30A	20A	8	8	10	12
	3	35A	30A	–	15A	8	10	–	14
8kW	1	50A	45A	40A	25A	8	8	8	10
	3	45A	40A	–	20A	8	8	–	12
9kW	1	–	50A	45A	25A	–	8	8	10
	3	50A	45A	–	25A	8	8	–	10
10kW	1	–	–	50A	30A	–	–	8	10
	3	–	50 A	–	25 A	–	8	–	10
11kW	1	–	–	50 A	30 A	–	–	8	10
	3	–	50 A	–	25 A	–	8	–	10
12kW	1	–	–	–	35 A	–	–	–	8
	3	–	–	–	30 A	–	–	–	10

IEC and NEC Wiring Color Codes

배선 색상 코드:

The wiring color codes vary in different regions. You may use the specific area wiring color codes i.e. IEC – International Electrotechnical Commission (UK, EU etc) or NEC (National Electrical Code [미국 및 캐나다] 어디,

NEC:

Single Phase 120V AC:

검정색 = Phase or Line , White = Neutral and Green /노란색 = Earth Conductor

Three Phase 240V, 208V or 277 AC:

검정색 = Phase 1 or Line 1 , Red = Line 2, Blue =Line 3 &White / Gray =Neutral 및 녹색 /노란색 = Earth Conductor

IEC:

Single Phase 230V AC:

Brown = Phase or Line , Blue = Neutral and Green = Earth Conductor

Three Phase 400V or 415V AC:

회색 = Phase 1 or Line 1 , 검정색 = Line 2, Brown =Line 3, Blue =Neutral and Green = Earth Conductor

The wire gauge and circuit breaker size for water heater charts are given below as a reference to download for later use.

일반 주의사항

Electricity is our enemy, if you give it a chance to kill you, remember, they will never miss it. Please read all caution and instructions while doing this tutorial in practical.
Don’t guess. Always disconnect the power source by switching off the main circuit breaker before servicing, repairing or installing electrical equipment.
부하 정격에 따라 적절한 전선 크기와 적절한 크기의 차단기가 있는 스위치의 적절한 전압 및 정격 전류를 사용합니다.
적절한 지도와 주의 없이 전기 작업을 하지 마십시오.
Work with electricity only in presence of those persons who have good knowledge and practical work and experience who know how to deal with electricity.
Read all the instructions and cautions and follow them strictly.
Doing your own electrical work is dangerous as well as illegal in some areas. Contact the licensed electrician or the power supply company before practicing any change in electrical wiring connection.
저자는 이 정보의 표시 또는 사용으로 인한 손실, 부상 또는 손해에 대해 또는 잘못된 형식의 회로를 시도하는 경우 책임을 지지 않습니다. 그러니 제발! 모든 것이 전기에 관한 것이며 전기는 너무 위험하므로 주의하십시오.

In this basic post, we discussed the single element electric water heater and thermostat wiring . In our next posts, we will be showing the simultaneous and non simultaneous, three phase water heater installation and how to control them. Also, let us know in the comment box below with valuable suggestions or if you need help with a specific wiring tutorial. Stay tuned and share with your friends.
