전기·전자 공학 학생, 엔지니어, 기술자는 회로 내 전압, 전류, 연속성, 전력 등 다양한 전기적 양을 측정하고 다이오드, 트랜지스터, 릴레이, 커패시터, 저항 등 전자 부품을 테스트하기 위해 다양한 측정 장비를 사용합니다. 여러 가지 테스트와 측정이 가능한 멀티미터는 실험실과 산업 현장에서 전기 장비 및 기기의 수리와 트러블슈팅에 필수적으로 사용됩니다.
멀티미터는 전압, 전류, 저항 및 기타 전기적 파라미터를 측정하는 전기 측정 기기입니다. 멀티미터의 종류에 따라 '여러 가지' 전기적 양을 측정할 수 있습니다.
이들은 크기, 정밀도, 정확도가 다양한 휴대용 장치입니다. 주로 전기 기술자, 공학도, 취미 생활자가 전기 장치와 회로의 트러블슈팅에 사용합니다.
멀티미터는 LCD 또는 아날로그 눈금, 다이얼(선택 노브), 테스트 프로브, 단자(포트)로 구성됩니다. LCD나 눈금은 측정값을 표시합니다. 다이얼에는 여러 기능 기호가 새겨져 있어 노브를 돌려 원하는 측정 모드와 범위를 선택합니다. 테스트 프로브는 미터를 회로에 연결하는 데 쓰이며, 프로브는 미터의 단자(바나나 잭)에 꽂아 사용합니다.
멀티미터는 아날로그와 디지털 두 가지 타입이 있지만, 기본적인 작동 절차는 동일합니다.
다이얼을 돌려 원하는 측정 항목과 범위를 선택합니다. 일부 모델은 오토 레인지 기능을 갖추고 있어 자동으로 적절한 범위를 설정합니다.
두 개의 프로브(검정, 빨강)를 사용합니다. 검정 프로브는 항상 'COM(공통)' 단자에, 빨강 프로브는 측정 항목에 따라 전압/저항용 또는 전류용 빨강 단자에 꽂습니다.
프로브로 회로나 부품에 접속하면 멀티미터 내부 회로가 선택된 파라미터를 측정하여 LCD나 눈금에 표시합니다. 다만, 측정 항목에 따라 회로 연결 시 주의사항과 설정(직렬/병렬 등)이 달라집니다.
멀티미터의 기능은 종류에 따라 다르며, 다이얼과 버튼으로 활성화합니다. 기본적으로 전류, 전압, 저항을 측정하며, 주요 기능과 기호는 다음과 같습니다.
| 기능 | 설명 | 기호 |
|---|---|---|
| 교류 전압 | AC 전압 측정 | V~ |
| 직류 전압 | DC 전압 측정 | V⎓ |
| 교류 전류 | AC 전류 측정 | A~ |
| 직류 전류 | DC 전류 측정 | A⎓ |
| 저항 | 회로/부품 저항 측정 | Ω |
| 주파수 | 신호 주파수 측정 | Hz |
| 듀티 사이클 | 신호 듀티 사이클 측정 | % |
| 다이오드 테스트 | 회로 내 다이오드 확인 |  |
| 정전용량 | 마이크로패럿(μF) 단위로 정전용량 측정 | μF |
| 연속성 | 두 점 간 연속성 시 부저음으로 알림 |  |
| 트랜지스터 테스트 | 트랜지스터 순방향 전류 이득(hFE) 측정 | hFE |
| 상대 모드(REL) | 오프셋 값 측정, 미세값 정밀 측정용 | REL |
| 온도 | 화씨(°F) 또는 섭씨(°C) 온도 측정 | °F, °C |
멀티미터는 크게 아날로그 멀티미터와 디지털 멀티미터(DMM) 두 가지로 나뉩니다.
가장 오래된 형태의 멀티미터로, 눈금 위를 바늘이 움직여 값을 나타냅니다. 가격이 저렴하지만 읽기가 까다롭습니다. 반면 디지털 멀티미터보다 감도가 높아 미세한 변화도 실시간으로 감지합니다.
내부에는 영구 자석 사이에 놓인 코일이 있고, 코일 위에 바늘이 장착되어 있습니다. 전류가 코일을 통과하면 자기장이 발생하여 영구 자석의 자기장과 상호작용하며 코일이 회전하고 바늘이 움직입니다. 회전 각도는 코일을 흐르는 전류량에 비례합니다. 이 구조를 갈바노미터라고도 하며, 내부 저항이 매우 낮아 높은 감도를 가집니다.
이 때문에 만눈금 편향(FSD, Full Scale Deflection)을 피해야 합니다. 측정 범위를 초과하는 전류가 흐르면 코일이 타버려 미터가 손상됩니다. 따라서 여러 측정 범위를 두고, 션트 저항을 병렬로 연결해 큰 전류를 나누어 측정합니다.
아날로그 멀티미터는 하나의 다이얼에 여러 눈금이 있어 초보자가 읽기 어렵습니다. 선택한 눈금을 찾아야 하고, 큰 범위에서는 읽은 값에 10이나 100을 곱해야 합니다. 또한 시차 오차(패럴랙스 에러)가 있어 눈금과 바늘을 정확히 90도 각도에서 봐야 정확한 값을 얻습니다.
디지털 멀티미터는 전기적 양을 측정하여 LCD 화면에 숫자로 표시합니다. 내부 마이크로프로세서가 아날로그 신호를 ADC(아날로그-디지털 변환기)를 통해 디지털 값으로 변환해 보여줍니다. 아날로그 멀티미터는 연산 과정 없이 바로 표시되므로 응답 속도가 더 빠르지만, DMM은 읽기 쉽고 정확합니다.
DMM은 LCD, 다이얼, 여러 단자로 구성됩니다. 다이얼 내부에는 동심원 형태의 회로 트레이스가 있어 노브 위치에 따라 해당 측정 회로가 활성화됩니다.
아날로그 멀티미터와 마찬가지로 다이얼로 여러 범위(션트 저항)를 선택합니다. 측정값이 범위를 초과하면 과부하(OL) 표시가 뜨며, 이를 방지하기 위해 과부하 보호 회로가 있습니다. 오토 레인지 기능이 있는 모델은 자동으로 적절한 범위를 선택해 과부하를 방지합니다.
멀티미터의 성능과 신뢰성을 나타내는 주요 용어들입니다.
멀티미터의 감도는 만눈금 편향 시 전압 1볼트당 미터가 제공하는 내부 저항으로 정의됩니다. 단위는 Ω/V입니다. 감도가 높으면 내부 저항이 높아 전압 측정 시 회로에서 전류를 거의 끌어오지 않아 회로에 미치는 영향이 적습니다.
멀티미터가 감지하고 표시할 수 있는 전기적 파라미터(전류, 전압, 저항 등)의 가장 작은 변화량입니다. 예를 들어 400mA 범위에서 1mA 분해능이라면 1mA 단위의 변화를 감지합니다. 분해능이 작을수록(더 미세할수록) 더 정확한 측정이 가능합니다.
멀티미터 회로가 측정할 수 있는 최대값입니다. 분해능과 관련이 깊으며, 범위가 낮을수록 분해능이 좋아집니다(더 미세한 측정 가능). 측정값이 범위를 초과하면 과부하(OL) 상태가 되므로, 과부하가 걸리지 않는 가장 낮은 범위에서 측정하는 것이 가장 정확합니다.
측정값에서 허용되는 최대 오차로, 실제 값에 얼마나 가까운지를 나타냅니다. 백분율(%)로 표현됩니다. 예: ±1% 정확도의 멀티미터로 100Ω을 측정했다면 실제 값은 99Ω~101Ω 사이입니다. 정확도 % 수치가 낮을수록 더 정확합니다.
동일 조건에서 반복 측정 시 측정값들이 서로 얼마나 가까운지를 나타냅니다. 멀티미터가 신뢰할 수 있고 일관된 측정값을 내는지 알려줍니다. 정밀도는 멀티미터의 오차 패턴을 파악해 보정하는 데도 쓰입니다.
프로브는 멀티미터를 회로나 부품에 연결하는 도구입니다. 한쪽 끝은 미터의 바나나 잭(단자)에 꽂고, 다른 쪽 끝(프로브 팁)은 회로에 접속합니다. 팁의 형태와 용도에 따라 여러 종류가 있습니다.
형상과 기능에 따라 분류되며, 주 목적은 미터와 회로를 연결하는 것입니다.
기본적으로 검정(COM 단자, 저전위 쪽)과 빨강(측정 항목에 따른 단자, 고전위 쪽) 프로브로 구성됩니다.
가장 일반적인 타입으로 저렴하고 범용으로 쓰입니다. 빠르고 빈번한 측정에 적합합니다.

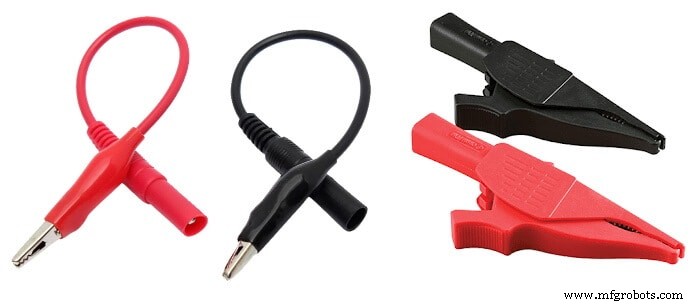

스프링식 금속 클립으로 악어 이빨처럼 생겨 단단히 물립니다. 장기간 테스트나 손을 자유롭게 해야 할 때 유용합니다.
단점은 팁이 넓고 벌릴 때 더 넓어져 인접 선과 쇼트시킬 위험이 있어, 회로 기판이나 IC 같은 좁은 공간에는 부적합합니다.

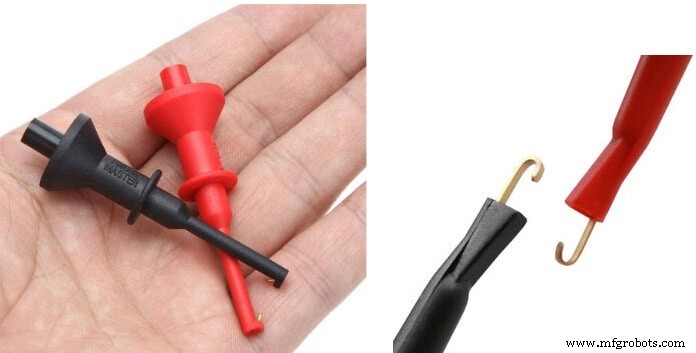

좁은 팁에 후크가 있어 빼곡한 소형 핀이나 와이어에 단단히 걸립니다. 협소한 공간에서 안정적인 연결에 유리합니다.

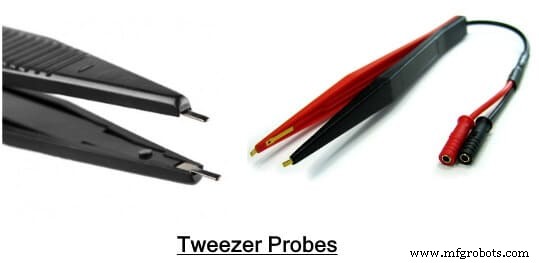

핀셋 모양으로, SMD(표면 실장 소자)처럼 간격이 매우 좁은 지점 간 측정에 쓰입니다.
도체 주위를 감아 물리적 접촉 없이 전류를 측정합니다. 클램프 미터에 내장되어 있으며, 전류를 전압으로 변환(변환 비율 이용)해 표시합니다.
클램프 미터는 내장된 클램프 프로브로 전류를 직접 측정해 LCD에 표시합니다.
디지털/아날로그 멀티미터로 다양한 전기량을 측정하고 부품 및 장치를 분석·트러블슈팅할 수 있습니다. 본 사이트에는 구체적인 측정 방법과 사진 튜토리얼이 별도 게시되어 있습니다.
멀티미터 사용 시 다음 사항을 반드시 지켜 사고를 예방하세요.
멀티미터는 몇 달러짜리부터 수천 달러짜리까지 다양하며, 고가일수록 기능이 많습니다. 기본적인 응용은 다음과 같습니다.
이 기본 기능들은 다음과 같은 전기 회로 트러블슈팅에 활용됩니다.
