커패시터 기능 검증 6가지 간단 방법: 멀티미터·아날로그·스파크·시상수법

커패시터는 가끔 고장 나며 전자 부품 정상 작동 여부 확인은 항상 필요합니다. 이 글에서 커패시터 정상 작동 여부 확인하는 6가지 방법을 소개합니다.

1) 전압계(멀티미터)로 커패시터 확인하기:

커패시터 정상 작동 여부 확인 가장 쉬운 방법 중 하나. 커패시터에 전압 가해 그 전하가 양극·음극 판에 유지되는지 확인하면 됩니다. 커패시터 주 기능은 전하 저장, 양극 판엔 양전압, 음극 판엔 음전압. 커패시터 단자 극성 확인 필수: 양전압은 양극(긴 다리)에, 음전압은 음극(짧은 다리)에 가해야 함. "커패시터 정격 전압 미만 전압으로 충전 후 멀티미터로 커패시터 양단 전압 측정" 멀티미터가 가한 전압 읽지 못하면 커패시터에 문제 있는 것.



2) 멀티미터 정전용량(Capacitance) 모드로 커패시터 확인하기



대부분 멀티미터에 정전용량 모드 있음, 보통 커패시터 심볼이 옴·볼트·암페어 등 다른 심볼과 함께 표시됨.

먼저 커패시터 완전 충전, 충전원에서 분리 후 커패시터 단자를 멀티미터 리드에 연결. 멀티미터를 "정전용량(Capacitance)" 모드로 두고 읽은 값이 실제 값과 근접하면 커패시터 양호. 읽기값 낮거나 0이면 커패시터 불량.

3) 멀티미터 옴미터(Ohmmeter) 모드로 커패시터 확인하기:

디지털 멀티미터로 커패시터 저항 측정해 테스트하는 유용한 방법. 커패시터가 방전됐는지 확인 필수. 멀티미터를 저항 모드(높은 값)로 설정, 멀티미터 리드를 커패시터 단자에 연결. 처음에 읽기값이 무한대 쪽으로 움직이다 원래 값으로 돌아오면 커패시터 양호. 읽기값이 무한대나 0만 표시되면 커패시터 사망.

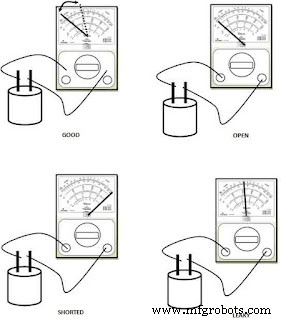

4) 아날로그 멀티미터(AVO 미터)로 커패시터 확인하기:

AVO 미터(암페어, 전압, 옴 미터) 있으면 커패시터 기능 테스트 가능. 커패시터 완전 방전되고 멀티미터가 저항 모드인지 확인. 그런 다음 멀티미터 리드를 커패시터 단자 연결(양극 리드→긴 다리, 음극→짧은 다리). 읽기값 평가:

단락된 커패시터: 저항 안 보임 → 교체 필요.

개방된 커패시터: 편향(deflection) 없음.

처음 0 저항에서 점차 무한대 저항 쪽으로 움직이면 커패시터 손상 없음.



5) 전통적 스파크 방식 (커패시터 단자 단락):

위 방법들만큼 안전하진 않아 전자공학 기술 학생들에겐 비추천. 전문가이거나 급박한 경우만 사용.

DC 전원 쓰면 극성·비극성 커패시터 둘 다 사용 가능(극성 경우 극성 확인 필수).

24V DC 전원으로 몇 초간 커패시터 충전 후 충전원에서 분리. 금속 접촉으로 양 단자 단락(본인 절연 필수). 커패시터 양호면 강한 스파크 발생, 아니면 불량.

6) 시상수(Time Constant) 측정으로 커패시터 테스트:

사용 중인 커패시터 값 알면 시상수법으로 테스트 가능. 커패시터 시상수 = 인가 전압 63.2%까지 충전되는 시간. 알려진 값 저항도 필요.

시상수 T = R × C

저항을 커패시터와 직렬 연결, 그 회로 고정 전압 전원에 연결. 커패시터가 인가 전압 63.2%까지 충전되는 시간 측정 시작.

측정 시간과 저항값으로 커패시터 값 산출.

"산출된 커패시터 값이 알려진 값과 근접하면 커패시터 양호."
