LED 조명 만드는 방법:단계별 DIY LED 조명 가이드

LED 조명을 만드는 방법에 대해. 1900년대 초반의 개념화에도 불구하고 LED는 1962년까지 (일종의) 대량 생산에 도달하지 못했습니다. 그 이후로 LED는 전계발광을 연결하는 가장 중요한 기술 중 하나였습니다. 현대 사회에서 어떤 모양이나 패션으로 LED를 사용하는 기술 인터페이스 없이는 하루를 사는 것이 사실상 불가능합니다.

우리는 이러한 편재성을 효율성, 접근성 및 크기로 돌릴 수 있습니다. 간단히 말해서, LED는 재미있고 다루기 쉽습니다. 산업 환경에서 스마트 조명을 용이하게 합니다. 그럼에도 불구하고 LED 스트립 조명이 전구보다 80% 더 효율적이라는 사실을 알고 계셨습니까? 그래서 이 가이드에서는 LED DIY 팁을 보여드리겠습니다.

LED 라이트 튜브를 만드는 방법

LED 스트립 조명이란 무엇입니까?

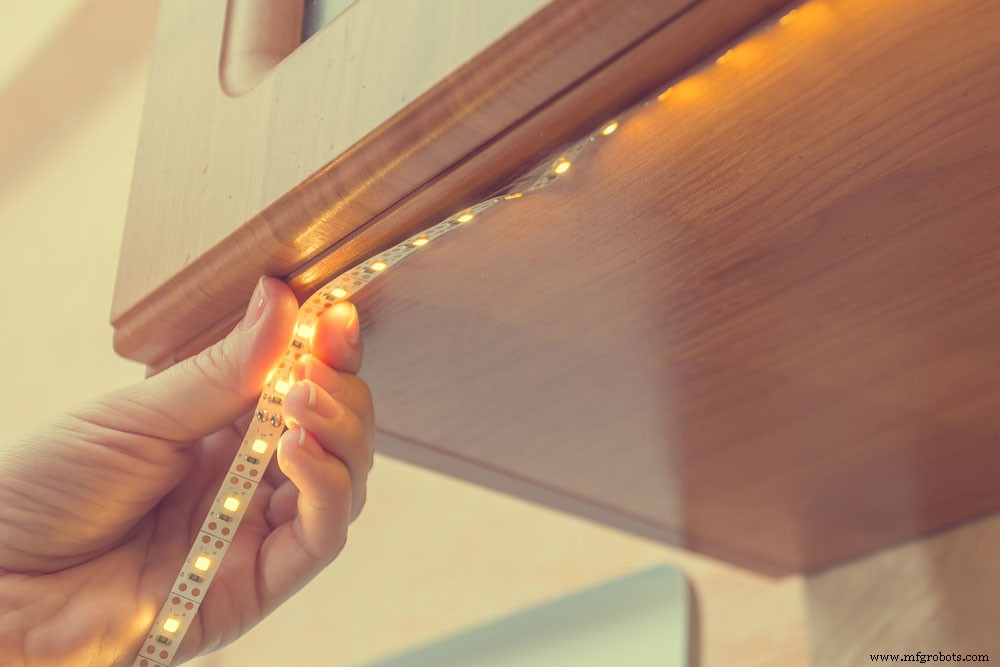

LED 스트립 라이트

LED 스트립 조명은 기본적으로 라인 또는 회로 기판에 연결된 일련의 LED 조명입니다. 이것을 병렬로 실행하는 LED와 혼동해서는 안 됩니다. 그럼에도 불구하고 아트 디스플레이, 건물 개요 및 간판, 난간 및 통로 근처의 미묘한 조명, 캐비닛 및 주방 조명에 LED 스트립 조명을 사용할 수 있습니다.

지역 철물점에서 LED 스트립을 구입하거나 직접 만들 수 있습니다. 후자는 이 가이드에서 더 자세히 다룰 것입니다.

LED 조명 작동 원리

LED는 발광 다이오드를 의미합니다. 미시적 수준에서 이것은 각 면에 두 개의 서로 다른 불순물이 주입된 반도체 재료로 구성됩니다. 이 반도체 물질을 통해 적절한 극성으로 전기가 흐를 때 전자는 한쪽에서 다른 쪽으로 밀어냅니다.

반도체의 다른 불순물로 인해 전자는 접합부를 가로질러 점프할 때 결국 더 낮은 에너지 상태로 내려갑니다. 그리고 이 "내려놓기"는 빛으로 나타나는 과잉 에너지를 초래합니다.

이 빛은 파장이 매우 좁기 때문에 단일 방출 색상을 얻을 수 있으며 반도체의 다른 재료를 사용하여 빨간색에서 파란색으로 조정할 수 있습니다.

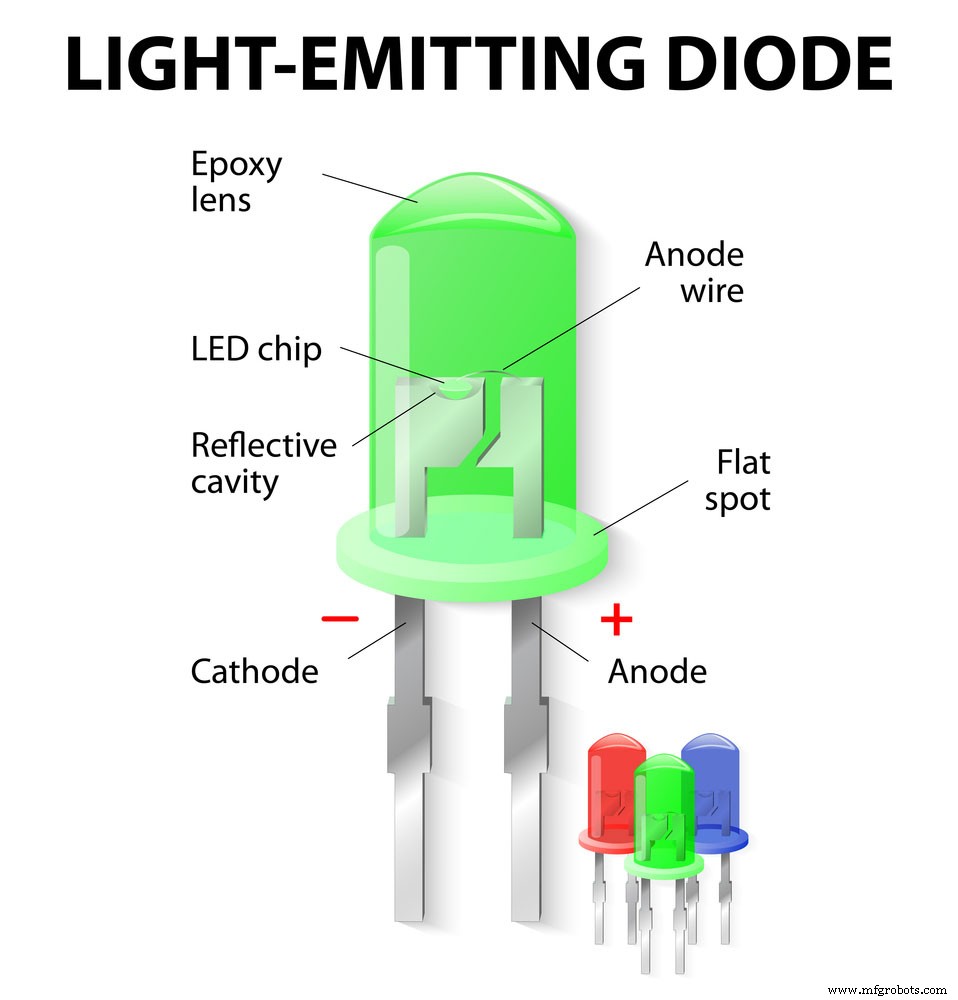

LED 조명

LED 튜브 조명을 만들기 위한 전제 조건

LED 튜브 조명을 만들기 전에 올바른 장비와 재료가 있는지 확인해야 합니다. 따라서 가이드의 이 섹션에서는 이 특정 DIY 프로젝트의 몇 가지 주요 구성 요소를 나열했습니다.

1. 1.27cm(1/2인치) 나무 은못 봉
2. 엔드 캡
3. 5m LED 스트립 조명(납땜 커넥터가 있는 8mm 흰색 PCB 유연한 리본 스트립)
4. 20 게이지 2핀 연장 와이어
5. 프로스트 아크릴 원형 튜브(직경 1-1/2인치, 길이 36인치)
6. 4방향 케이블 분할(12V)이 있는 전원 어댑터
7. 납땜 인두
8. 납땜
9. 와이어 절단기
10. 뜨거운 글루건
11. 톱(선택 사항)
12. 파일 또는 사포(선택 사항)
13. 드릴
14. 마스킹 테이프
15. M1.2 나사

LED 튜브 조명을 만드는 방법

[동영상]

1단계

아크릴 튜브와 같은 크기가 될 때까지 나무 맞춤못 막대를 자릅니다. 마찬가지로 아크릴 튜브도 줄여야 할 수 있습니다. 그럼에도 불구하고 튜브와 로드가 같은 크기인지 확인하기만 하면 됩니다.

2단계

로드의 양쪽 끝에 두 개의 작은 파일럿 구멍을 뚫습니다.

3단계

연장 와이어를 가져 와서 다웰로드보다 몇 인치 더 길게 자릅니다. 와이어의 한쪽 끝을 은못 막대 끝에 테이프로 붙입니다. 막대에 매달려 있는 여분의 와이어가 있는지 확인하십시오. 또한 와이어가 막대에 대해 단단하고 평평한지 확인하십시오. 막대의 한쪽 면에 테이프를 붙이면 다른 쪽에도 테이프로 감아 와이어가 막대를 가로질러 들러 붙도록 합니다.

4단계

접착 테이프에서 LED 스트립을 떼어내고 막대에 붙이기 시작합니다. 그렇게 하는 동안 노출된 막대 끝의 최소 0.5인치를 남겨 두십시오.

5단계

연장 와이어의 한쪽 끝을 벗겨낸 다음 LED 스트립의 끝에 납땜합니다(빨간색은 양극, 검은색은 음극).

6단계

그런 다음 다른 쪽 끝에서 여분의 전선을 벗겨낸 다음 LED 스트립 조명과 함께 제공된 전원 어댑터에 연결합니다.

7단계

엔드 캡 중앙에 두 개의 작은 구멍을 뚫습니다. M.1.2 나사가 들어갈 수 있을 만큼 작아야 합니다. 그런 다음 엔드 캡 중 하나를 잡고 1/4인치 비트를 사용하여 가장자리 근처에 더 큰 구멍을 뚫습니다.

8단계

LED로 감싼 와이어 다웰을 젖빛 아크릴 튜브에 삽입합니다. 그런 다음 어댑터가 더 큰 구멍을 통과하도록 엔드 캡을 부착합니다. 엔드 캡을 나무 못의 구멍에 조입니다.

당신은 그것을 가지고 있습니다. 이 프로젝트가 끝나면 LED 조명으로 구성된 형광등 같은 튜브가 있어야 합니다.

LED 조명 튜브에 색상을 만드는 방법

LED 조명 튜브

이 프로젝트를 더 다채롭게 만들고 싶다면 단순한 따뜻한 조명 스트립 대신 컬러 LED 조명 스트립을 추가할 수 있습니다. 또한 적외선 리모컨을 통해 제어할 수 있는 RGB 색상 변경 led 라이트 스트립을 구입할 수 있습니다. 또는 Raspberry Pi에 연결하여 프로그래밍할 수 있습니다.

맞춤형 LED 후미등 만드는 방법

LED 테일라이트를 추가하여 자동차를 직접 커스터마이징할 수 있습니다. 먼저 일자 드라이버를 사용하여 후미등 하우징을 제거해야 합니다. 그런 다음 히트 건을 사용하여 맞춤형 플레이트를 만들기 위해 ABS 플라스틱을 성형해야 합니다.

플라스틱 판에 LED 그리드 패턴을 만듭니다. 다음으로, LED 전구/스트립을 부착하여 드릴 구멍에 넣어야 합니다. 저항을 LED에 연결하고 납땜하십시오. 마지막으로 LED를 차량에 배선하고 ABS 플라스틱 플레이트가 고정되어 있는지 확인합니다.

크리스마스 조명 수리 방법

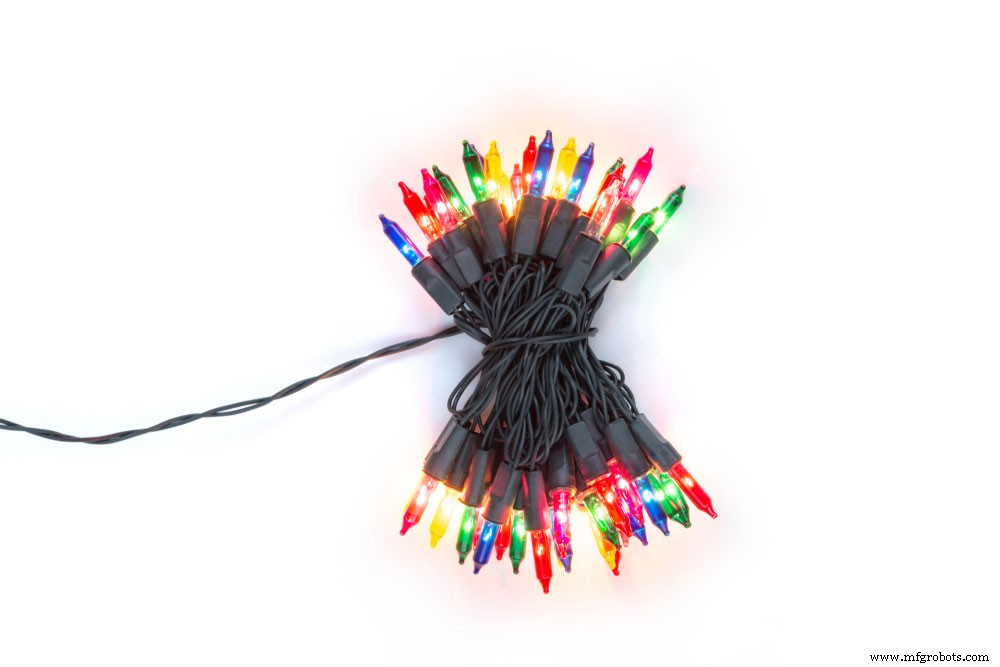

크리스마스 조명

크리스마스 조명은 일반적으로 회로 차단기로 인해 작동하지 않습니다. 차단기를 찾으려면 전압 감지기가 필요합니다. 크리스마스 조명이 켜져 있는 동안 결함을 추적해야 합니다. 결함이 있는 LED를 찾으면 LED를 제거하고 두 개의 열수축 튜브를 사용하여 와이어를 다시 연결합니다. 다음으로 와이어를 납땜하고 튜브를 수축해야 합니다.

DIY LED 조명 작업 시 주의할 점은 무엇입니까?

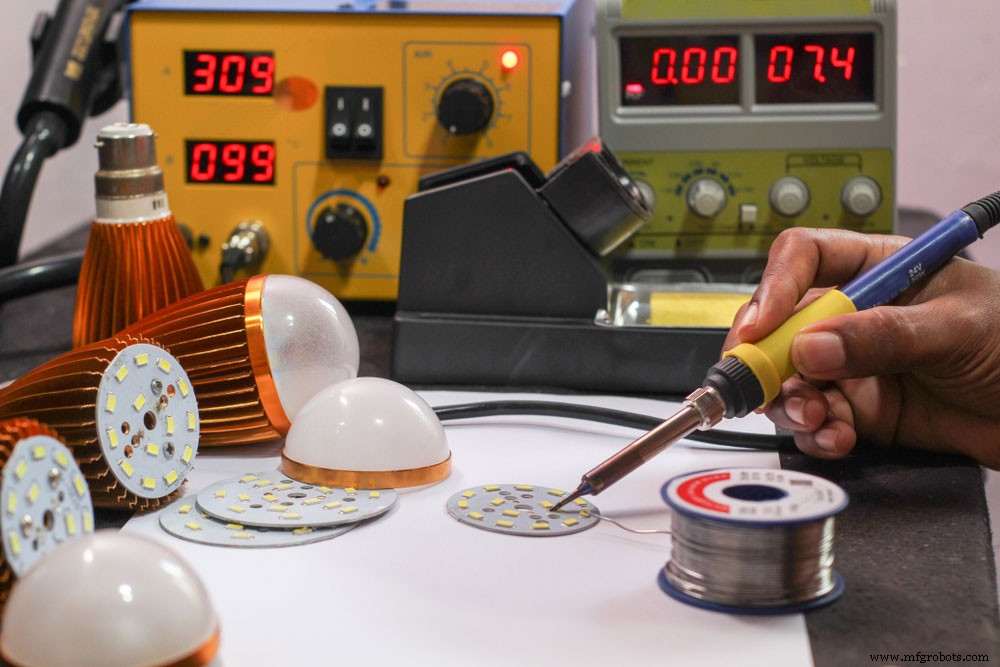

DIY LED 조명

이 가이드에서 알 수 있듯이 DIY LED 조명으로 작업하는 동안 상당한 양의 납땜을 수행하게 됩니다. 납땜을 한 번도 해본 적이 없으시다면, 많은 책과 YouTube 동영상을 통해 빠르게 이해하실 수 있습니다. PCB 납땜 프로세스에 대해서도 배울 수 있습니다.

납땜 과정은 대부분의 사람들을 넘어지게 하는 것 같습니다. 예를 들어, 납땜하는 동안 실수를 하면 와이어를 뜯어내려고 할 것입니다. 대신 무차별 대입을 시도하는 대신 와이어를 납땜 제거해야 합니다. 디솔더링 펌프(납땜 흡착기), 디솔더링 브레이드 또는 디솔더링 핀셋을 사용하여 디솔더링할 수 있습니다.

또한 LED 스트립의 데이터 입력 및 데이터 출력 표시 핀과 화살표에 항상 주의를 기울여야 합니다. 이것은 본질적으로 LED의 흐름 방향입니다. 화살표가 같은 방향으로 가고 있는지 확인해야 합니다.

마지막으로 올바른 핀을 납땜하고 있는지 확인하십시오. 네거티브 핀과 포지티브 핀을 혼합하지 마십시오.

결론

LED는 재미있고 다루기 쉽습니다. 마이크로컨트롤러로 작업하든 간단한 Raspberry Pi 프로젝트를 찾고 있든 가장 쉽고 유용한 아이디어에는 LED가 포함될 수 있습니다. 그럼에도 불구하고 위의 가이드에서는 고급이지만 실용적인 LED 프로젝트 아이디어를 소개했습니다. LED 조명 튜브 만들기부터 크리스마스 조명 수리까지. 결과적으로 이러한 아이디어 중 하나가 유용하다는 것을 알아야 합니다. 어느 쪽이든 이 가이드를 재미있게 읽으셨기를 바랍니다. 읽어 주셔서 감사합니다.
