커패시터 누설 테스터:그것이 무엇이며 어떻게 작동합니까?

커패시터는 대부분의 전자 애플리케이션에 필요한 중요한 장치입니다. 또한 전기 에너지를 저장하여 강력한 장치로 만들 수 있습니다. 그러나 결함이 없는 것은 아닙니다. 커패시터는 산화물 층의 결함으로 인해 누설 전류가 발생할 수 있습니다. 또한 누설 전류가 있는 커패시터는 회로에서 큰 문제가 될 수 있습니다. 다행히도 이 문제에 대한 쉬운 해결책이 있습니다. 커패시터 누설 테스터만 있으면 됩니다!
커패시터에는 다양한 테스트가 있지만 누설 테스트는 중요한 테스트 중 하나입니다.
따라서 이 기사에서는 커패시터 누설 테스터에 대해 알아야 할 모든 것과 간단하고 저렴한 누설 테스터 회로를 구축하는 방법에 대해 설명합니다.
준비 되었나요? 배워봅시다!

DIY 커패시터 누설 테스터

앞서 언급했듯이 커패시터는 제대로 작동하는지 확인하기 위해 다양한 테스트를 거칩니다. 이러한 이유로 다른 커패시터 테스터가 있습니다. 키트에 이러한 테스터 중 일부가 있을 수도 있습니다.

그러나 이러한 커패시터 테스터는 누설 테스터가 아닙니다. 그들은 설정된 정격 전압에서 커패시터를 통해 흐르는 전류를 측정하지 않습니다. 또한 커패시터가 노화됨에 따라 누출이 시작된다는 것을 알고 있습니다. 그래서, 커패시터 누출이 있을 때 확인하는 데 도움이 되는 간편한 DIY 커패시터 누출 테스터가 있습니다.

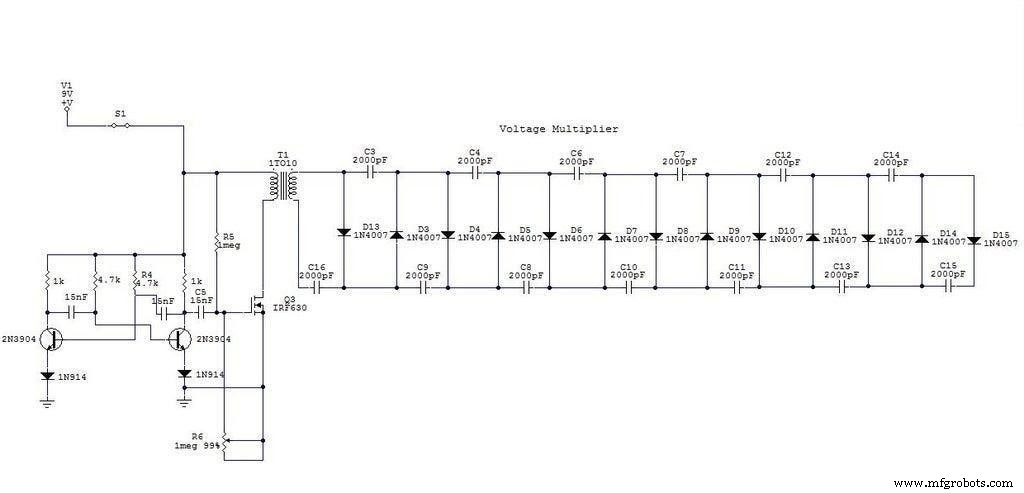

회로도

출처:위키미디어 커먼즈

하지만 함정이 있습니다.

이 누설 테스터는 고전압을 처리할 수 없습니다. 즉, 1mfd 이상의 커패시터를 테스트하기에 충분한 전류를 얻지 못할 것입니다. 따라서 전해 커패시터를 테스트할 때 최상의 결과를 얻지 못할 수 있습니다. 그러나 이 값보다 낮은 커패시터가 있는 경우 이 테스터가 작업을 완료합니다.

참고:전해 커패시터를 테스트하려면 등가 직렬 저항(ESR)을 측정해 보십시오.

서킷 작동 방식

이 쉬운 DIY 누설 테스터 회로는 약 10kHz에서 실행되는 2개의 2N3904 트랜지스터를 사용하는 Astable 멀티바이브레이터와 함께 작동합니다. 이 주파수에서 소형 변압기(10-1 비율)가 가장 효율적이기 때문에 이 주파수를 선택했습니다.

또한 두 번째 트랜지스터에서 15nF 커패시터를 통해 IRF630 MOSFET의 게이트로 연결된 신호를 얻습니다. 이 MOSFET 게이트는 2개의 메가옴 저항 사이에 4.5V로 바이어스됩니다.

또한 이러한 메그옴 저항기 중 하나는 게이트로 이동하는 신호의 크기를 변경하는 가변 저항기입니다. 따라서 출력 전압을 변경합니다.

또한 IRF630의 드레인은 승압 변압기의 1차측(1-10 비율)에 연결할 때 피크 25볼트에서 피크 약 225볼트로 올라갑니다. 다음으로 이 승압된 전압을 전압 멀티플레이어에 적용합니다. 따라서 최종 제품은 약 1000볼트 DC입니다.

프로세스를 완료하기 위해 회로는 1000볼트의 직류를 두 개의 외부 단자에 인가합니다. 또한 양극 쪽은 양극 단자로 0-400 마이크로암페어 미터 이동을 거칩니다. 마지막으로 외부 단자는 바나나 단자이므로 다양한 표준 크기의 미터 프로브를 장착할 수 있습니다. 이 회로는 푸시 버튼 스위치를 통해 9v 배터리 전류를 공급받습니다.

필요한 구성 요소 및 도구

이 회로를 만드는 데 필요한 부품과 도구는 다음과 같습니다.

• 전자 땜납

• 각종 드라이버

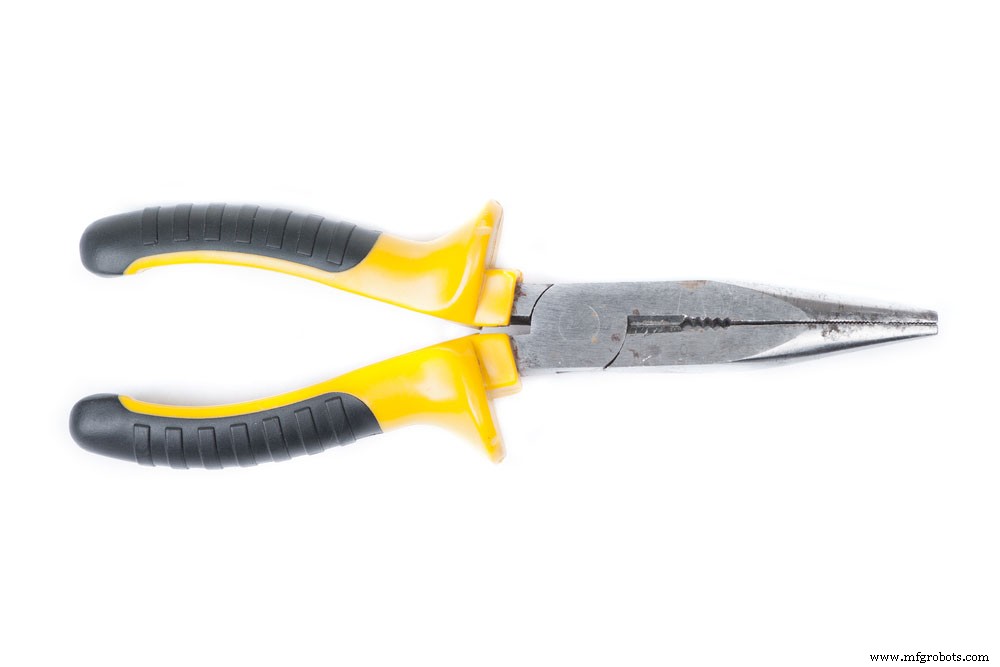

• 긴코 플라이어

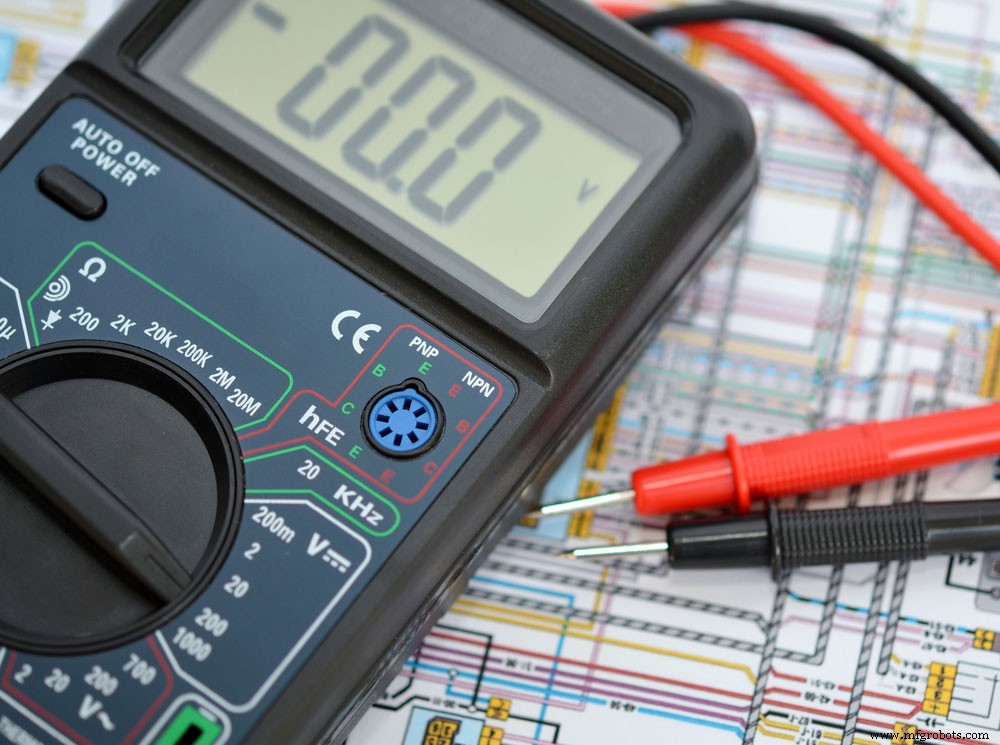

• 멀티미터

• 40와트 납땜 인두
• 리머 및 미니어처 줄 세트
• 드릴 인덱스가 있는 전기 드릴
• 2N3904 바이폴라 트랜지스터(2)
• 15nF 커패시터(3)
• IRF630 MOSFET(1)
• 4.7k 저항(2)
• 1N914 다이오드(2)
• 1k 저항(1)

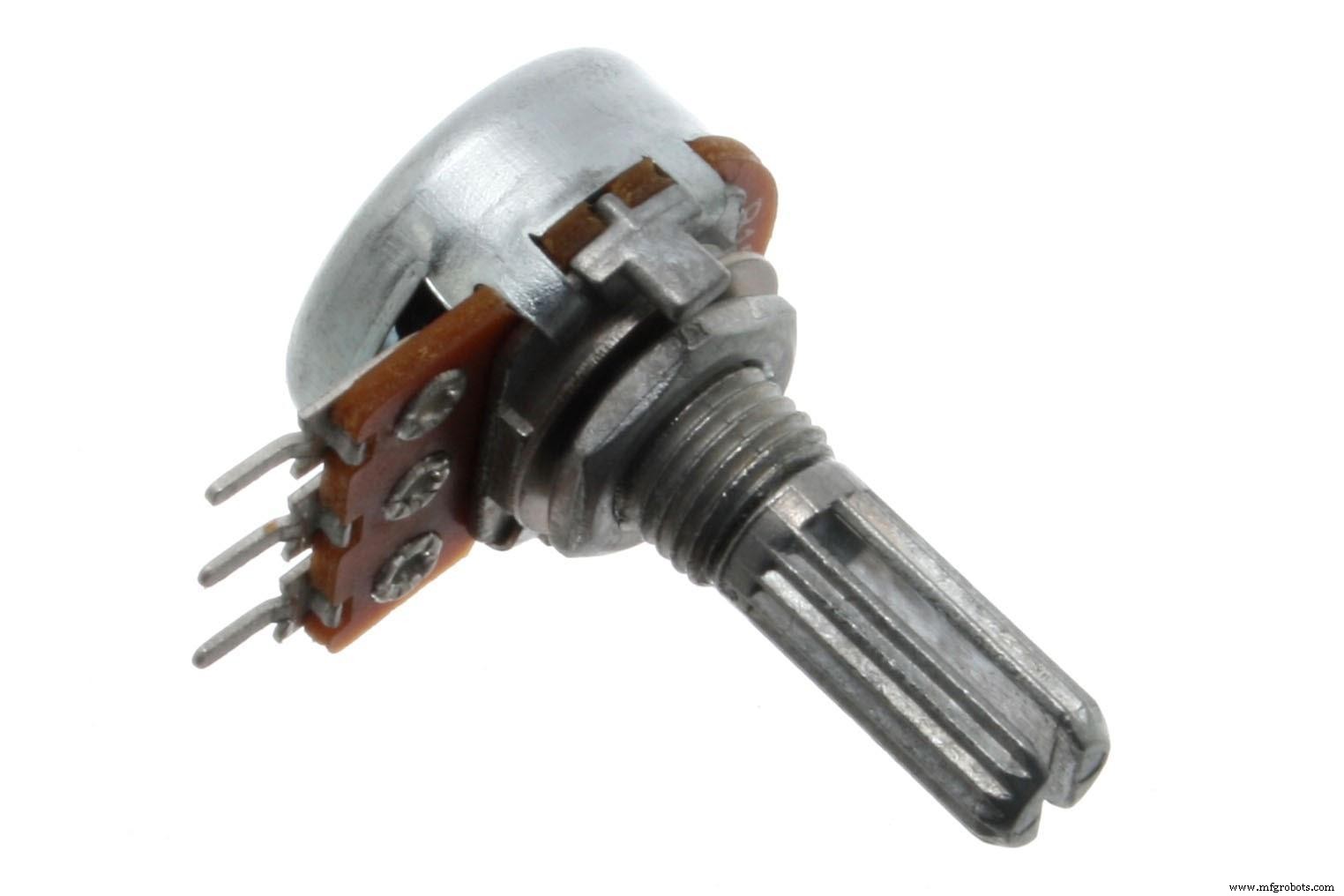

• ½와트, 1메그옴 전위차계(1)

출처:위키미디어 커먼즈

• 10-1 소형 오디오 트랜스포머(1)

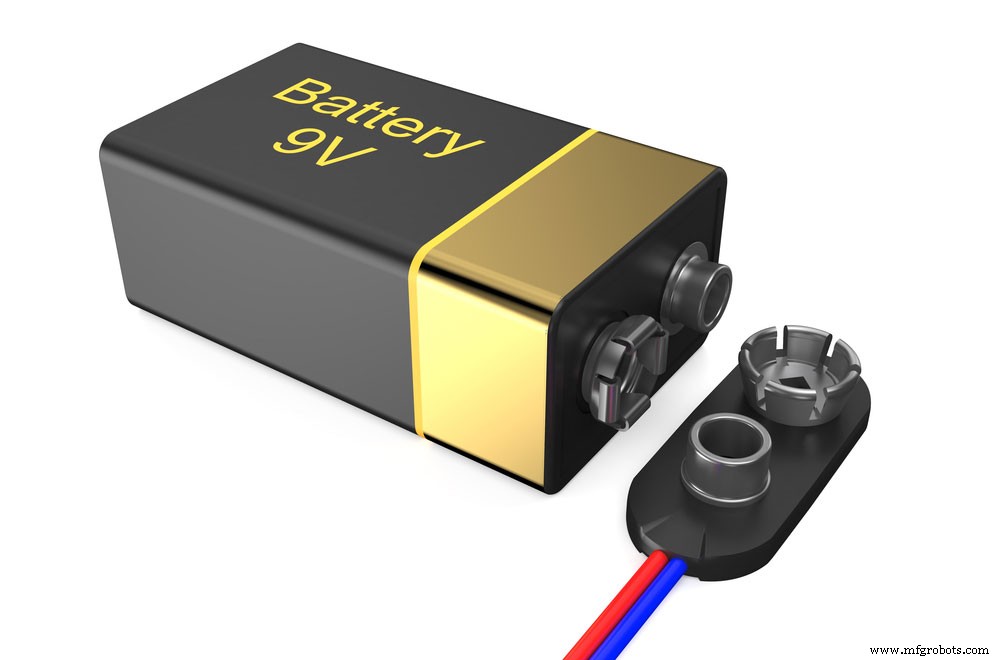

• 9볼트 배터리 커넥터(1)

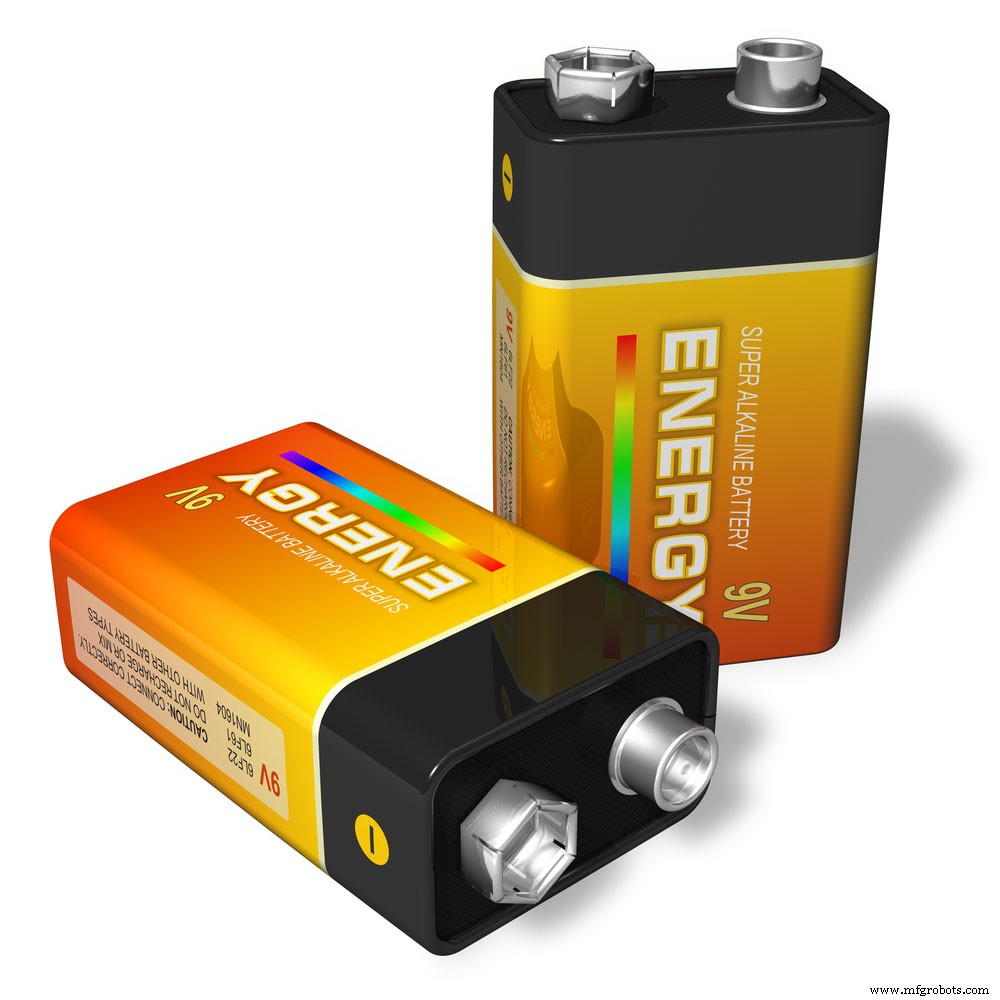

• 9볼트 배터리(1)

• 최소 400볼트 정격의 2000pF 커패시터(13)
• 1N4007 다이오드(13)

• 바나나 잭 세트, 빨간색 1개 검정색 1개
• 전류 표시용 소형 아날로그 미터. 가급적이면 1밀리암페어 미만 이동(1)
• 고전압을 전달하는 전선에 맞는 다양한 색상의 연결 전선 및 열수축 튜브
• 전위차계용 손잡이
• 소형 푸시 버튼 스위치(1)

단계

이 회로를 시도할 때 따라야 할 단계는 다음과 같습니다.

1단계:구성요소 조립 및 설치

먼저 푸시 버튼 스위치, 미터, 전위차계에 필요한 구멍을 상자에 넣고 바나나 플러그에 구멍 2개를 뚫습니다. 그런 다음 적절한 크기의 드릴 비트를 사용하여 상자의 위쪽과 아래쪽 절반에 구성 요소를 설치합니다.

2단계:Crocroft-Walton 전압 배율기 만들기

Veroboard 조각을 사용하여 전압 배율기를 만드십시오. 구성 요소가 깔끔하게 들어갈 수 있도록 3 x 1 ½인치 크기를 사용하세요.

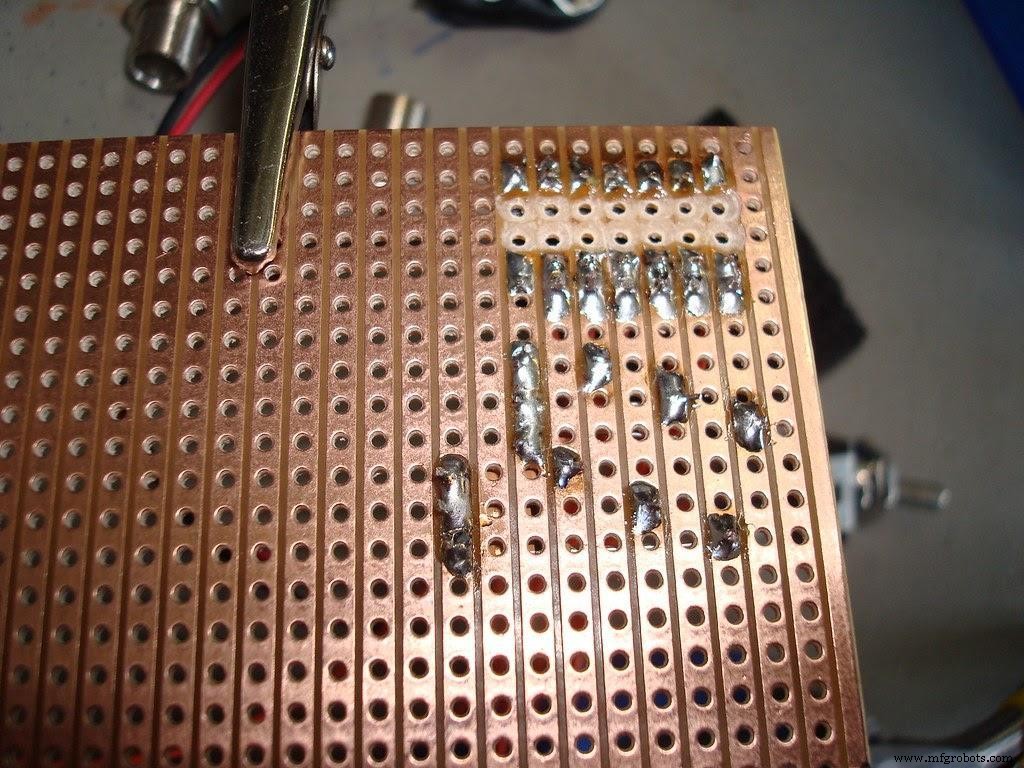

베로보드

3단계:멀티 바이브레이터 만들기

3 x 1 ¾인치의 Veroboard를 사용하여 멀티바이브레이터를 만드십시오. 멀티 바이브레이터를 사용한 후에는 10kHz에서 작동하는지 확인하십시오.

4단계:배선

다음으로 모든 것을 함께 연결하십시오. 전선 몸체에 열수축 튜브 슬리브가 있는 일반 연결 전선으로 고전압 전선을 배선합니다.

4단계:회로 테스트

테스터를 사용하여 키트의 불량 커패시터를 확인하십시오. 모든 구성 요소를 다시 배선해야 하는 경우에 대비하여 제대로 작동하는지 확인하십시오.

이 회로를 테스트하는 방법

부품을 조립한 후 먼저 스코프로 테스트하십시오. 따라서 맨 왼쪽 MOSFET의 게이트에서 신호를 확인하면 양의 9볼트 톱니파형이 표시되어야 합니다. 이 톱니파형은 MOSFET의 커패시턴스 입력으로 인해 약 1마이크로초의 음의 스파이크를 가져야 합니다.

또한 두 번째 파형은 MOSFET이 변압기에 연결된 후 드레인될 때 표시되어야 합니다. 또한 20볼트 피크에 도달할 때까지 더 반올림된 파형을 볼 수 있습니다.

참고:파형 시작 부분에서 25볼트의 첫 번째 스파이크는 수신하는 전류의 변화에 ​​대한 1차 변압기의 저항으로 인한 것입니다.

이제 세 번째 파형은 신호가 변압기에서 나와 전압 배율기 입력에 적용될 때 신호를 보여줍니다. 여기서 피크는 약 225볼트입니다. 따라서 전압 배율기는 이 전압을 약 1000V DC로 곱합니다.

그게 다가 아닙니다.

범위 테스트가 끝나면 누설 테스터를 사용하여 일부 커패시터를 확인하십시오. 테스트를 위해 400볼트 정격의 최신 커패시터와 400볼트 정격의 구식 종이 커패시터를 사용했습니다.

최신 커패시터의 경우 누설 테스터를 사용하여 약 400볼트를 적용했으며 누설은 약 25마이크로암페어였습니다. 이것은 작은 누설이므로 최신 커패시터가 테스트를 통과했습니다.

반면에 우리는 구식 커패시터에 동일한 400볼트를 적용했고 10배의 전류를 통과하는 것을 발견했습니다. 이는 큰 누출이므로 어떤 회로에도 적합하지 않습니다.

마지막 단어

간단한 커패시터 누출 테스터는 1uf ~ 450uf 범위 내에서 누출된 전해 커패시터를 테스트할 수 있습니다. 또한 10v 정격의 대형 시작 및 실행 커패시터와 더 작은 1uf 커패시터를 테스트할 수 있습니다.

그러나 타이밍 주기를 파악하면 1uf(0.uf) 미만에서 450uf(최대 650uf) 이상까지 테스트할 수 있습니다. 또한 이 테스터를 사용하여 전선의 절연 저항을 확인하고 다이오드의 역항복 특성을 테스트할 수도 있습니다.

참고:조심하십시오! 이 장치는 최대 1000볼트의 고전압을 발생시킬 수 있습니다. 이 장치를 오용하면 치명적일 수 있습니다. 따라서 고전압 작업에 대한 안전 조치를 이해한 경우에만 진행하십시오.

음, 정전 용량 누설 테스터와 만드는 방법에 대해 알아야 할 모든 것을 마무리했습니다. 추가 질문이 있는 경우 언제든지 문의해 주시면 기꺼이 도와드리겠습니다.
