인덕터 기초: AC 전력 및 신호 필터링 마스터하기

인덕터는 취미 전자공학에선 드물지만, 교류(AC)를 다루는 일이라면 필수로 배워야 합니다. AC 애플리케이션에서 저항기만큼 대중적입니다. 전류 흐름 변화를 강제하여 신호 필터링과 다른 AC 전압 간 변환에 탁월합니다. 그래서 가변 전원 장치에 자주 쓰입니다. 인덕터를 배워야 할 이유 중 일부일 뿐. 이 가이드에서는 인덕터 기초를 탐구합니다.

인덕터란?

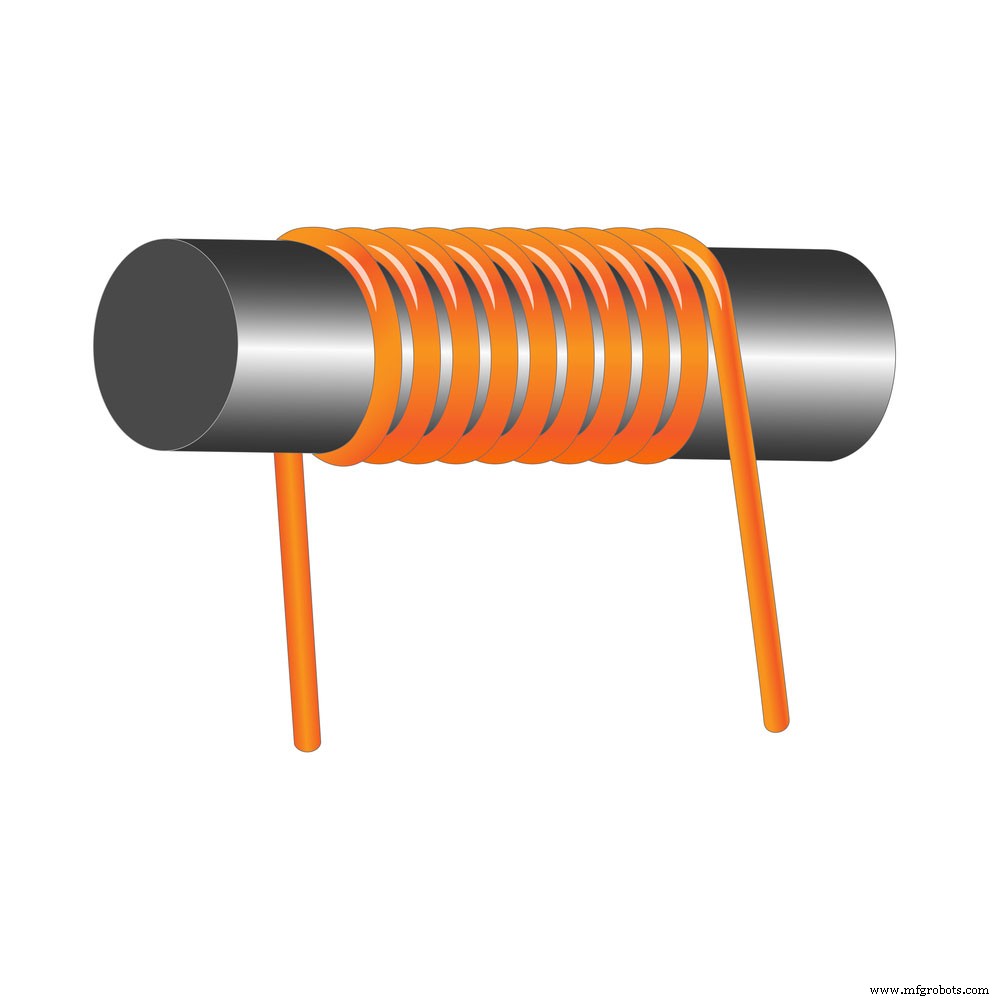

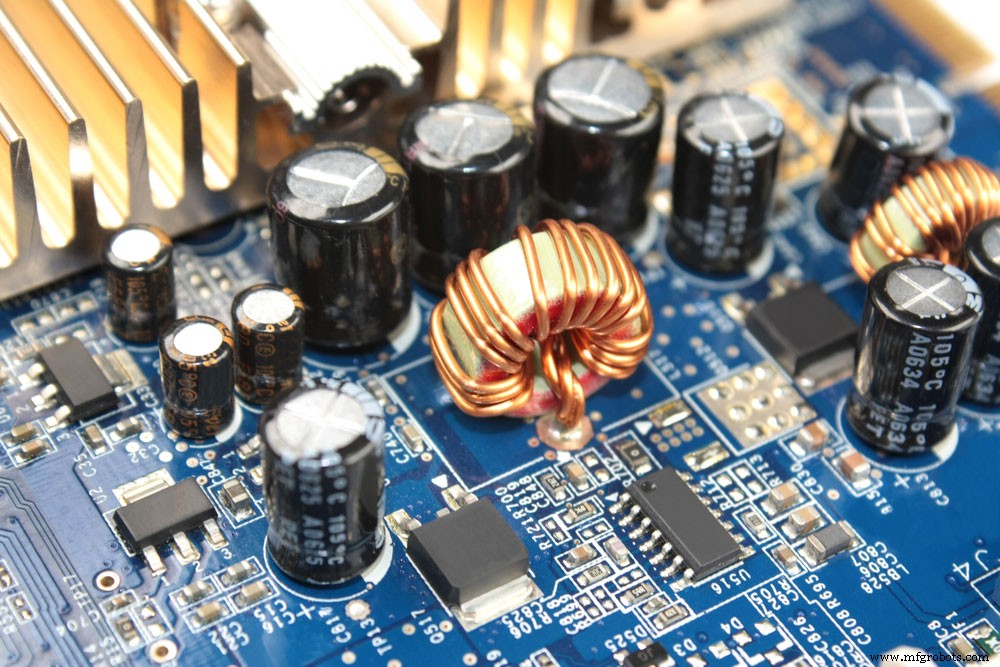

인덕터는 일시적으로 에너지를 저장하는 전자 부품입니다. 자기장을 이용해 이를 달성합니다. 일반적으로 대부분 인덕터는 자성 또는 비자성 몸체(Former) 주위에 감긴 와이어 코일(주로 구리선) 형태입니다. 몸체에 사용되는 주요 코어 재질:

• 아이언 코어 (Iron Core)
• 페라이트 코어 (Ferrite Core)
• 에어 코어 (Air Core)
• 세라믹 코어 인덕터 (Ceramic Core Inductors)

페라이트와 아이언 코어 인덕터가 더 큰 자기장 생성으로 더 많은 에너지 저장이 가능해 선호되는 편입니다.

인덕터 작동 원리

눈치채셨듯 인덕터는 몸체(Former) 없이도 작동 가능. 대부분 에어 인덕터는 중심 없이 절연선으로 촘촘히 감겨 있습니다. 패러데이 유도 법칙(Faraday's Law of Induction)에 따라 전류가 코일을 통과하면 자기장 생성.

와이어 클러스터를 감으면 더 큰 자기장 생성. 전류가 이 클러스터를 흐르면 자기 에너지가 됨. 하지만 전류 흐름이 멈추면 전자기장 붕괴, 자기 에너지가 전기 에너지로 변환. 이 단계에선 일반 와이어처럼 동작.

하지만 인덕터가 모든 자기/전기 에너지를 변환 방출하는 데 시간이 걸리며, 이것이 모든 인덕터가 작동하는 전자기학 기본 개념입니다.

큰 물레방아로 비유 가능. 무거운 정지된 물레방아에 물 흐르기 시작하면 바퀴 돌리는 데 시간과 에너지 필요. 하지만 일단 돌기 시작해 상당한 운동량 생기면 물 공급 끊어도 멈추는 데 시간 걸림. 인덕터도 같은 원리지만 전기 전하로 동작.

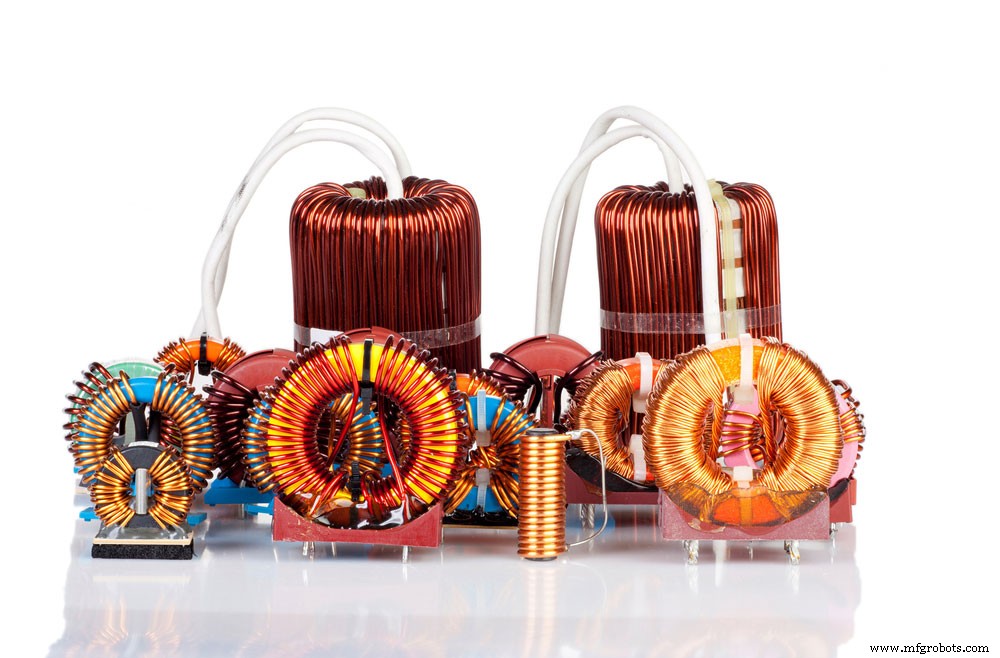

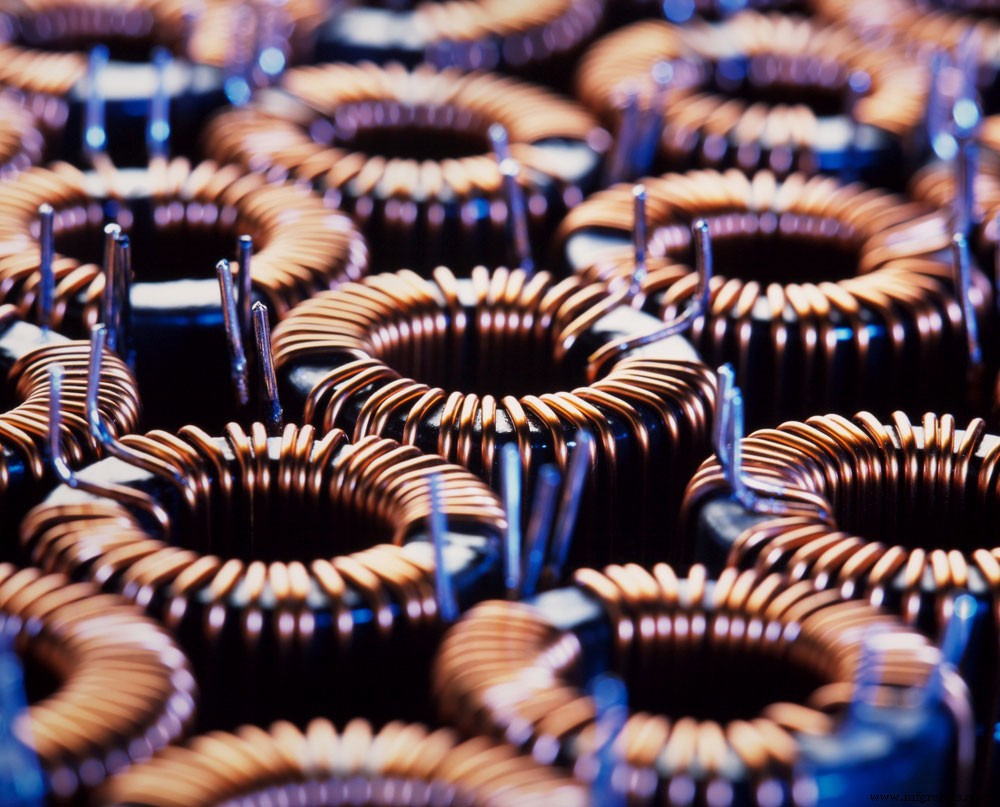

이 전기 흐름 저항을 인덕턴스(Inductance)라 함. 유도된 자기 플럭스와 전류 비율 설명. 전자 시장엔 다양한 타입의 인덕터가 있으며 각자 고유 기본 속성, 구조, 용도 가짐.

인덕터와 커패시터 차이점

인덕터와 커패시터는 유사 기능 하지만 꽤 다르게 작동. 둘 다 회로에서 에너지 저장 후 방출하는 수동 소자. 하지만 커패시터는 전기장에 에너지 저장. 반면 인덕터는 자기장에 에너지 저장 후 전기 에너지로 방출. 이 과정을 전자기 유도(Electromagnetic Induction)라 함.

이게 인덕터 이름 유래. 일반적으로 커패시터는 고전압 전해 애플리케이션(전원 장치 등)에 사용. 저전압 애플리케이션과 대용량 커패시턴스 필요한 범용에도 사용. 반면 인덕터는 라디오 TV 등 AC 애플리케이션에 사용.

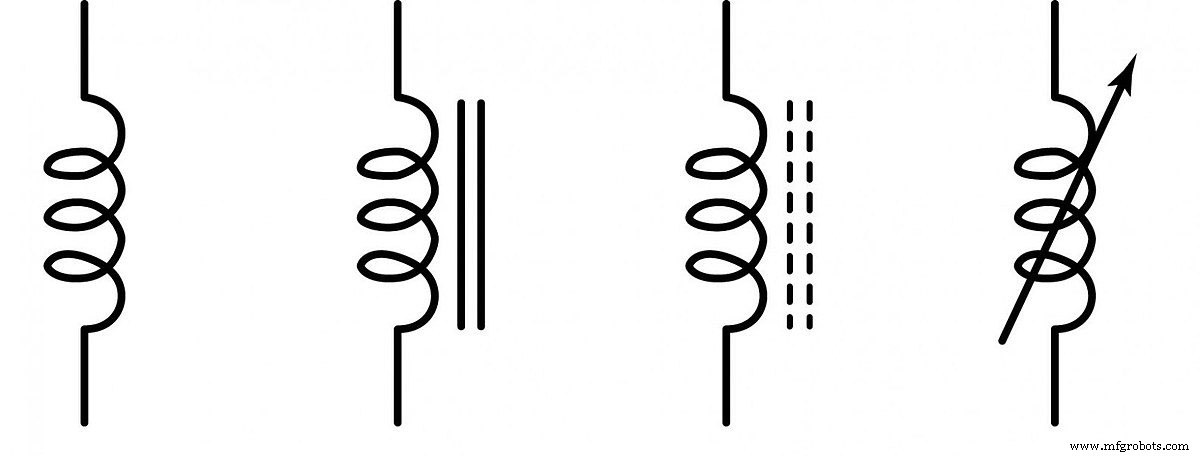

인덕터 심볼

인덕턴스 단위는 SI 단위인 헨리(Henry, H). 조지프 헨리(Joseph Henry) 명명. 상호 인덕턴스 발견한 저명한 과학자. 인덕터 전자 심볼:

인덕턴스 측정 방법

인덕턴스 측정법 탐구 전, 인덕턴스에 영향 주는 요인부터 살펴봐야 합니다.

인덕턴스에 영향 주는 요인들

인덕터 전자기 인덕턴스는 네 가지 주요 요인으로 결정:

• 코일 권선 수 (N)
• 코어 재질 및 투자율 (μ)
• 코일 단면적 (A)
• 코일 길이 (l)

인덕턴스는 투자율에 정비례. 투자율 증가 → 인덕턴스 증가. 에어 코어 인덕터 고려: 공기 상대 투자율 1 (μ=1). 공기는 세라믹처럼 자기적 특성 거의 없어 코일 인덕턴스 향상 안 시킴.

더 높은 인덕턴스 필요 시 자성체 또는 강자성체 코어 고려. 자성 코어 인덕터 투자율 수백 범위 (μ=100+). 같은 크기 인덕터로 훨씬 높은 인덕턴스 제공. 제조사들이 에어 코어 인덕터 제작 피하는 이유.

최고 투자율 코어 재질 쓰는 게 좋아 보일 수 있지만, 코어 재질 타입이 전력/열 효율 영향 주므로 그렇진 않음.

페라이트와 메탈 컴포지트 재질이 도체 코어로 흔히 쓰임. 각자 강점/약점 존재. 예: 페라이트 재질은 매우 높은 투자율, 주어진 패키지 크기에서 높은 인덕턴스 값. 하지만 열적 불안정성으로 이 코어 재질 선택 꺼려질 수 있음. 포화 레벨 이상 입력 전류 동작 시 과열 및 전자 회로 고장 유발.

메탈 컴포지트 코어는 더 부드러운 포화 특성으로 더 바람직할 수 있음. 이상적 인덕터에 더 가까움. 그래도 인덕터 선택 시 고려해야 할 요인들이며, 인덕터 전자기 특성 제어/영향 줌.

인덕터 코일 마이크로헨리 계산법

코일 인덕턴스 구하려면 루프 길이(L)와 직경(d), 권선 수(N) 측정 필요. 권선 수(N²)와 직경(D²) 제곱. 두 제곱값 곱함. 별도 계산으로 직경×18(18D) + 길이×40(40L) 더함.

첫 번째 식을 두 번째 식으로 나눔. 최종 공식:

µH = (N²)(D²) ÷ (18D + 40L)

위 계산으로 코일 마이크로헨리 산출. 마이크로헨리를 헨리 변환하려면 위 결과 1,000,000으로 나눔. 이유:

• 1µH = 0.000001H
• 1H = 1,000,000µH

온라인 코일 인덕턴스 계산기 쓰거나 알려진 값 인덕터 구매로 편하게 해결 가능.

직렬/병렬 인덕터

저항/커패시터처럼 인덕터도 직렬/병렬 연결 원함. 경험칙: 인덕터는 저항과 동일한 방식으로 직렬/병렬 합산. 따라서 저항 직렬/병렬 공식이 인덕터에도 유사 적용.

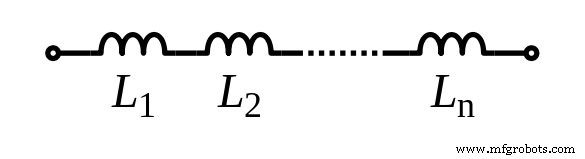

직렬 인덕터는 저항처럼 더해짐. 직렬 두 인덕터(L1, L2) 공식:

Total = L1 + L2

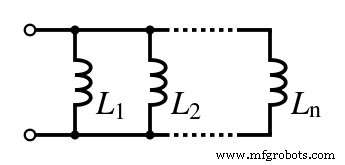

같은 전류가 모든 인덕터 흐르므로 당연. 전류 변화 시 모든 인덕터 차이 동일. 병렬 연결 시 총 인덕턴스는 각 인덕터보다 작음.

각 인덕터가 총 전류보다 적은 전류 경험(전류 분배). 자기 플럭스/전류 비율 달라짐. 공식:

Total = 1/(1/L1 + 1/L2)

인덕터 저장 에너지

인덕터 저장 전기 에너지 계산법 탐구.

예: 15A 전류가 200mH 인덕터 흐름. 저장 에너지는 인덕턴스 1/2 × 전류 제곱.

공식 템플릿:

U = ½L × I²

예제 계산: 먼저 mH를 H로 변환. mH 값에 10⁻³ 곱함.

200mH × 10⁻³ = 0.2H

헨리로 인덕턴스 확보 후 자기장 에너지 계산:

U = ½(0.2) × 15²

U = 22.5 줄(Joules)

인덕터 자기장 저장 에너지 표준 공식.

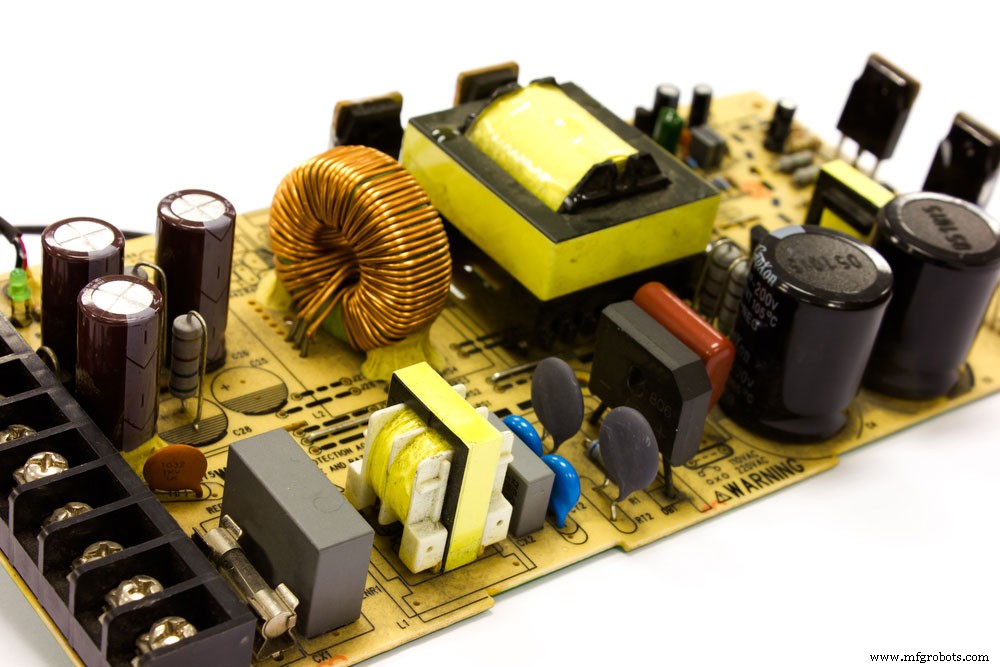

인덕터 응용 분야

위 섹션에서 인덕터 용도 일부 언급. 더 자세히 살펴보고 확장:

• 부스트 컨버터: DC 출력 전압 증가하며 전류 감소 도움
• AC 초크: 교류 차단, 직류(DC)만 회로 통과 허용
• 주파수 분리
• RF 회로, 아날로그 회로, 튠드 회로
• 모터, 트랜스포머, 릴레이, 다양한 전자 장치 및 컨버터

가장 흔한 인덕터 응용. 고주파 인덕터는 라디오 애플리케이션에도 사용.

요약

표준 멀티미터로 인덕턴스 측정 불가 기억 중요. 단, 내장 RLC 미터 탑재 특정 모델 존재. 하지만 가장 정확한 결과는 아님. 인덕턴스 정확히 측정하려면 RLC 미터 사용. 인덕터를 유닛에 연결하면 빠른 테스트로 값 측정. 또는 위 가이드 정보로 직접 인덕턴스 계산법 익히기 가능. 위 글이 도움되길 바라며 읽어주셔서 감사합니다.
