CD4027 듀얼 JK 플립플롭: 종합 사용자 가이드

전자공학에는 데이터 저장에 사용할 수 있는 많은 장치가 있습니다. 그러나 오늘 논의할 고속 CD4027 듀얼 JK 플립플롭만큼 잘하는 것은 없습니다.

이 플립플롭이 고전압 시나리오에서 데이터 저장에 가장 적합한 이유를 다룹니다. 또한 입력과 응용 분야 등 장치의 다른 중요한 통찰력에 대해 자세히 설명합니다.

가이드를 확인해 보세요.

CD4027이란 무엇인가?

IC를 이용한 데이터 저장 예시

고속 및 고전압에서 작동 가능한 듀얼 JK 플립플롭입니다. CD4027 JK 플립플롭 IC의 주요 용도는 데이터 저장입니다. 또한 IC를 래칭 장치(latching devices)라고 부를 수 있습니다.

단일 비트 데이터를 기록하고 메모리에 따라 출력을 래치할 수 있습니다. 따라서 작은 메모리가 필요한 애플리케이션(예: 시프트 레지스터)에서 유용합니다.

CD4027 핀 구성

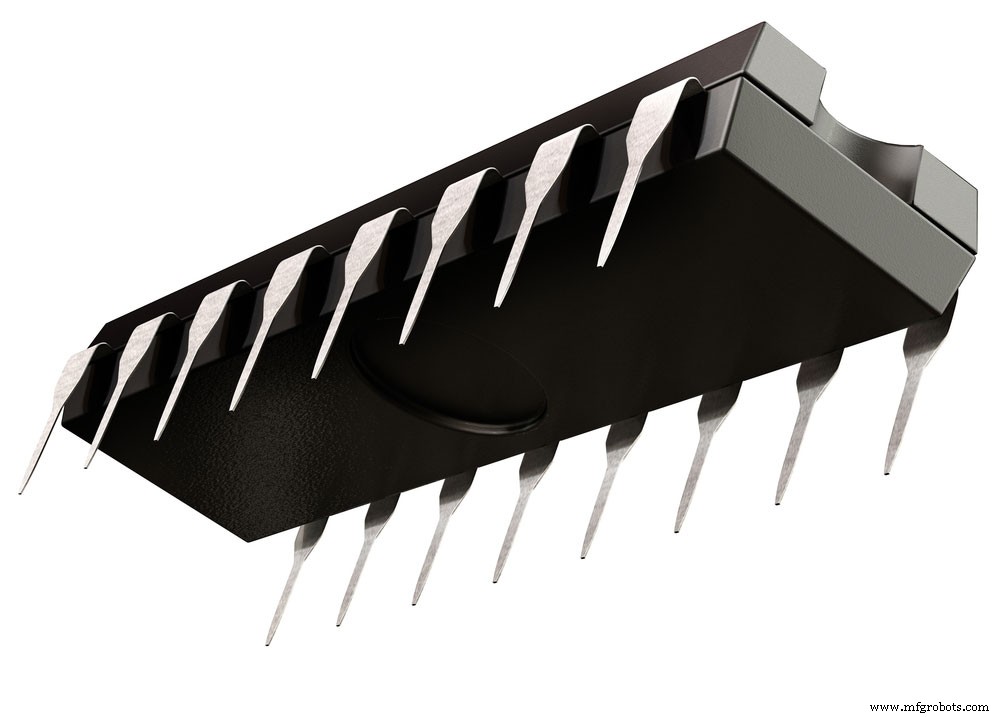

CD4027은 이와 같은 16핀 IC입니다.

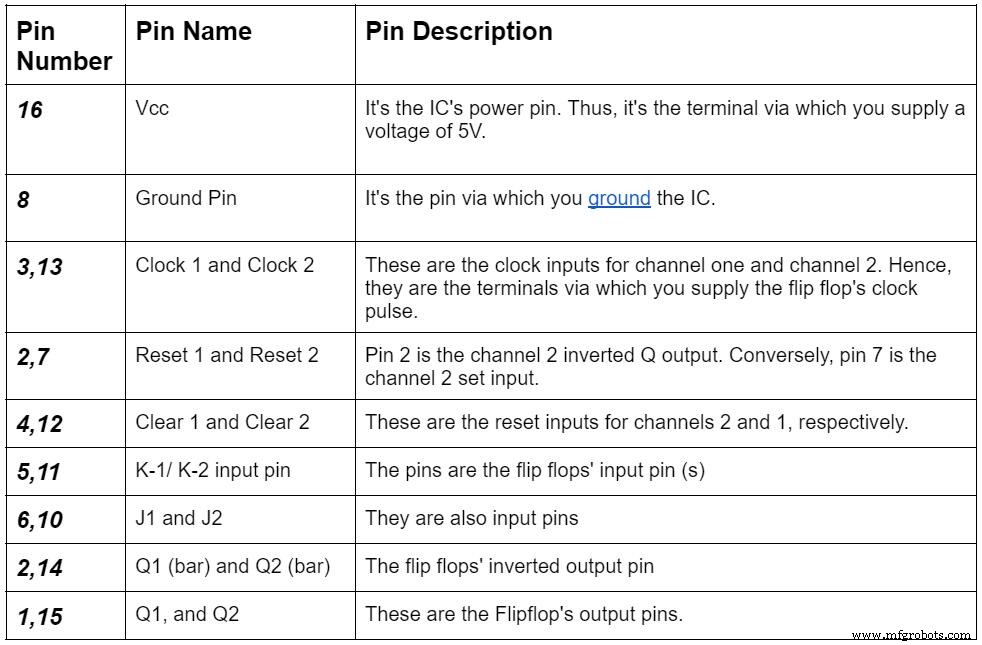

다음은 IC의 핀과 각각의 용도입니다:

CD4027 특징

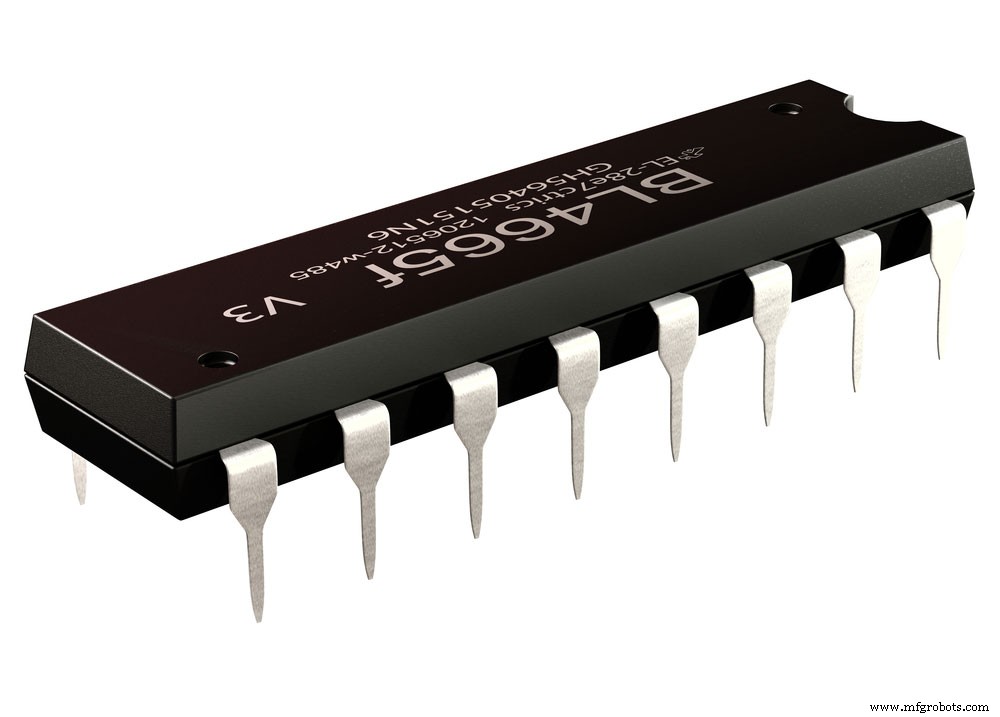

16핀 IC

CD4027 IC의 두드러진 특징과 사양은 다음과 같습니다:

• 듀얼 JK 플립플롭 IC입니다. 또한 IC는 GDIP, PDSO, 14핀 PDIP 패키지로 소매됩니다.
• 둘째, 15V, 10V, 5V 등 여러 동작 전압을 가집니다. 동작 속도는 16MHz입니다.
• 셋째, 최대 동작 전압은 20V입니다. 하지만 5V 공급 시 입력 상승/하강 시간이 45us입니다.
• 넷째, 최대 및 최소 입력 전압 레벨은 각각 2V와 0.2V입니다.
• 마지막으로, 세트-리셋 기능을 가집니다. 또한 TTL 호환성도 있습니다.

CD4027 사용 방법

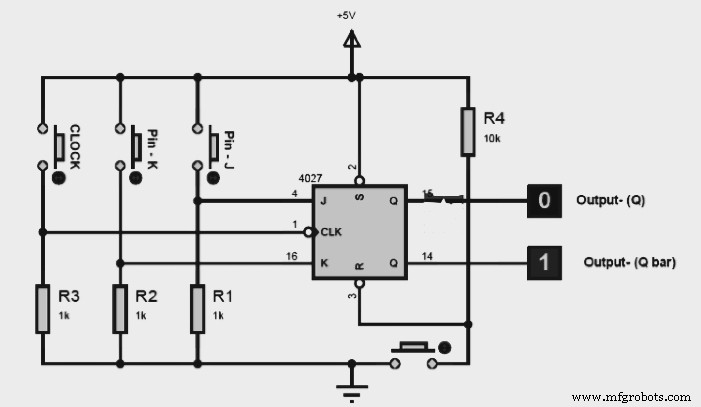

회로도

앞서 강조했듯 J와 K 핀이 플립플롭의 입력 핀입니다. 반면 Q와 Q바(Q bar) 핀이 플립플롭의 출력 핀을 나타냅니다.

연결 시 최소 1k 저항 이상의 저항을 통해 입력 핀을 풀다운(pull-down)하는 것이 중요합니다. 이렇게 하면 핀이 부동 상태(floating condition)가 되는 것을 방지합니다. 또한 클럭 신호가 출력의 상태를 변경하는 데 유용합니다.

따라서 플립플롭은 클럭 신호의 상승 에지(rising edge) 동안에만 출력을 변경합니다. 또한 플립플롭의 출력 상태를 디코딩하기 위해 진리표가 필요합니다.

CD4027 응용 분야

컴퓨터 메모리 회로에서 필수적인 IC

• EEPROM 회로 및 래칭 장치 제어에 필수적입니다.
• 또한 시프트 레지스터와 컨트롤 레지스터에 유용합니다.
• 마지막으로 메모리 레지스터의 핵심입니다.

결론

이 IC에 대한 모든 질문에 답이 되었기를 바랍니다. 질문이 있으시면 주저하지 말고 연락 주세요.
