아날로그 센서로 정밀 압력 및 공기유속 측정 장치 만들기

부품 및 소모품

필요 도구

• 납땜 인두

코드

차압을 공기유속(m/s)으로 변환

아날로그 압력 센서로 공기유속 측정.

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE);

float CurrentReading;
float Sum;
float Average;
float MeasuresN = 2500;  // 평균낼 측정 횟수
float Flow;

void setup() {
  Serial.begin(9600);
  lcd.begin(16, 2);
}

void loop() {
  // 다중 샘플링으로 노이즈 감소
  for (int i = 0; i < MeasuresN; i++) {
    CurrentReading = analogRead(A0);
    Sum += CurrentReading;
    delay(1);
  }
  Average = Sum / MeasuresN;
  Sum = 0;

  // 0 m/s 기준 보정: 애플리케이션에 맞는 곡선 방정식 필요
  // 여기서는 테스트용 선형 방정식 사용
  Flow = (Average - 68) * 0.265 + 2.7;

  lcd.backlight();
  lcd.setCursor(0, 0);
  lcd.print("Sensor: ");
  lcd.print(Average);
  lcd.setCursor(0, 1);
  lcd.print("Airflow: ");
  lcd.print(Flow);
  lcd.print(" m/s ");
  delay(5);
}

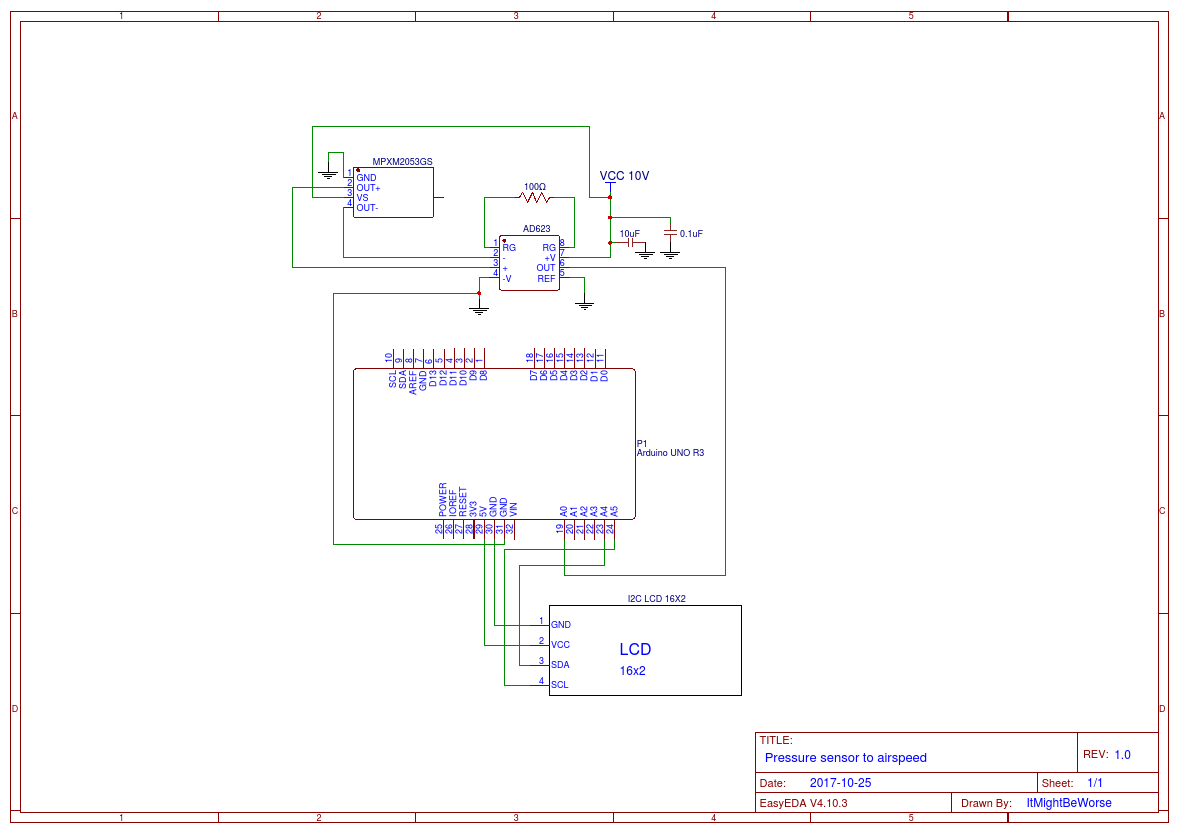

회로도

회로 설명

• MPXM2053GS 센서 출력을 AD623 계측 증폭기로 증폭
• 증폭된 신호를 아두이노 A0 핀에서 읽음
• I2C LCD에 센서값과 계산된 유속 표시
• 전원 디커플링용 0.1uF, 10uF 커패시터 배치

보정 팁

Flow = (Average - 68) * 0.265 + 2.7 공식은 테스트용 선형 근사입니다. 실제 사용 시에는 풍속계 등으로 실측 보정하여 2차/3차 방정식이나 룩업 테이블을 적용하는 것이 좋습니다. 영점(0 m/s) 오프셋과 기울기를 환경에 맞게 조정하세요.
