DHT11 온습도 센서 + LED 표시등 + 피에조 부저 프로젝트

부품 및 소모품

소프트웨어

• 아두이노 IDE
• 라이브러리: Adafruit_Sensor, DHT_sensor_library

프로젝트 개요

DHT11 센서로 온도·습도를 측정해 세 개의 LED로 상태를 시각·청각 알림:

• 🟢 녹색 LED (A0): 온도 20~27°C → "Perfect temperature!"
• 🔴 빨강 LED (A2): 온도 ≥ 29°C → "Too hot!" + 부저 울림
• 🔴 빨강 LED (A0): 온도 ≤ 20°C → "Too cold!" + 부저 울림

시리얼 모니터로 실시간 온습도 값 확인 가능. 초보자용 학습 프로젝트로 적합합니다.

회로 연결

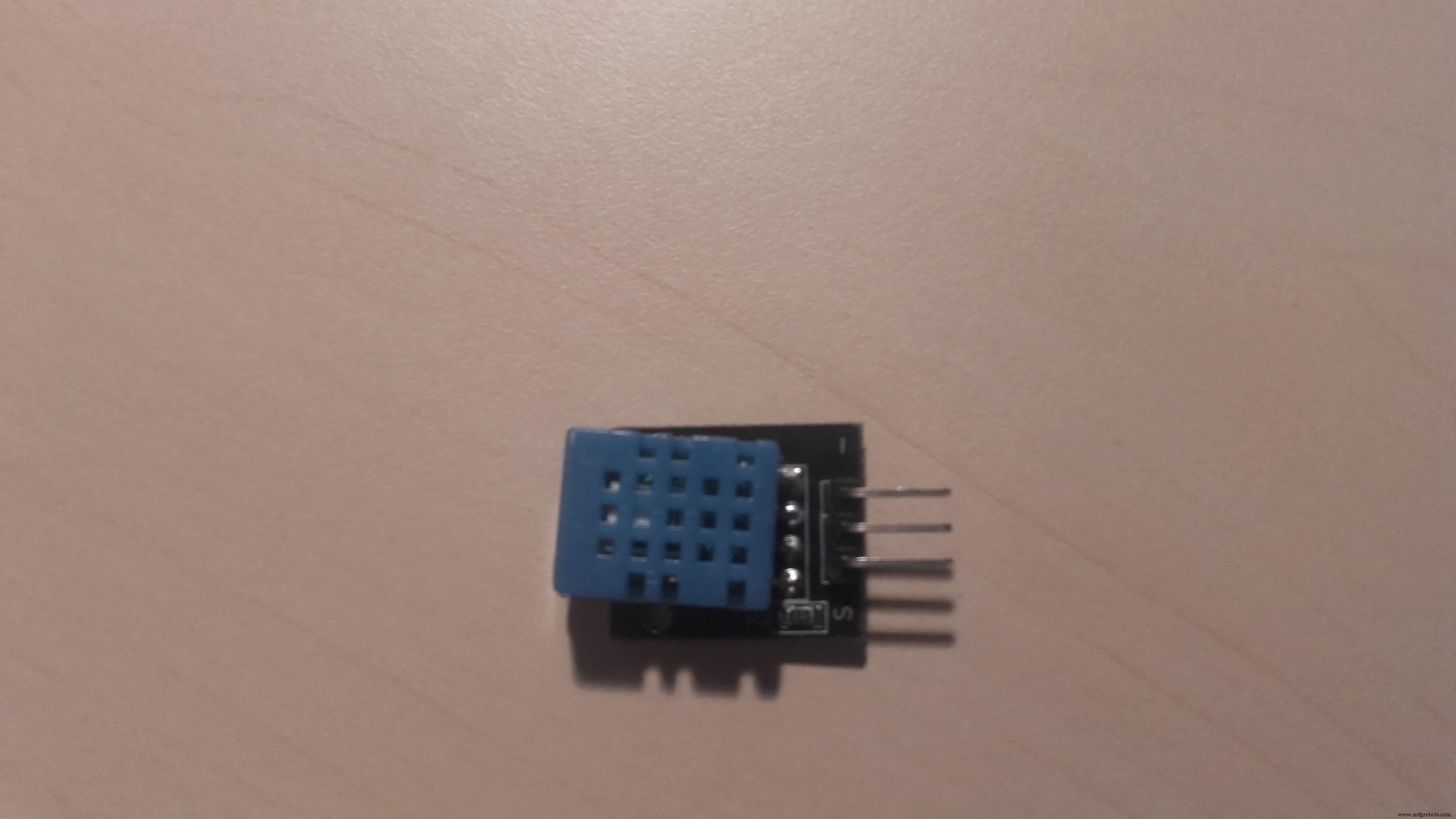

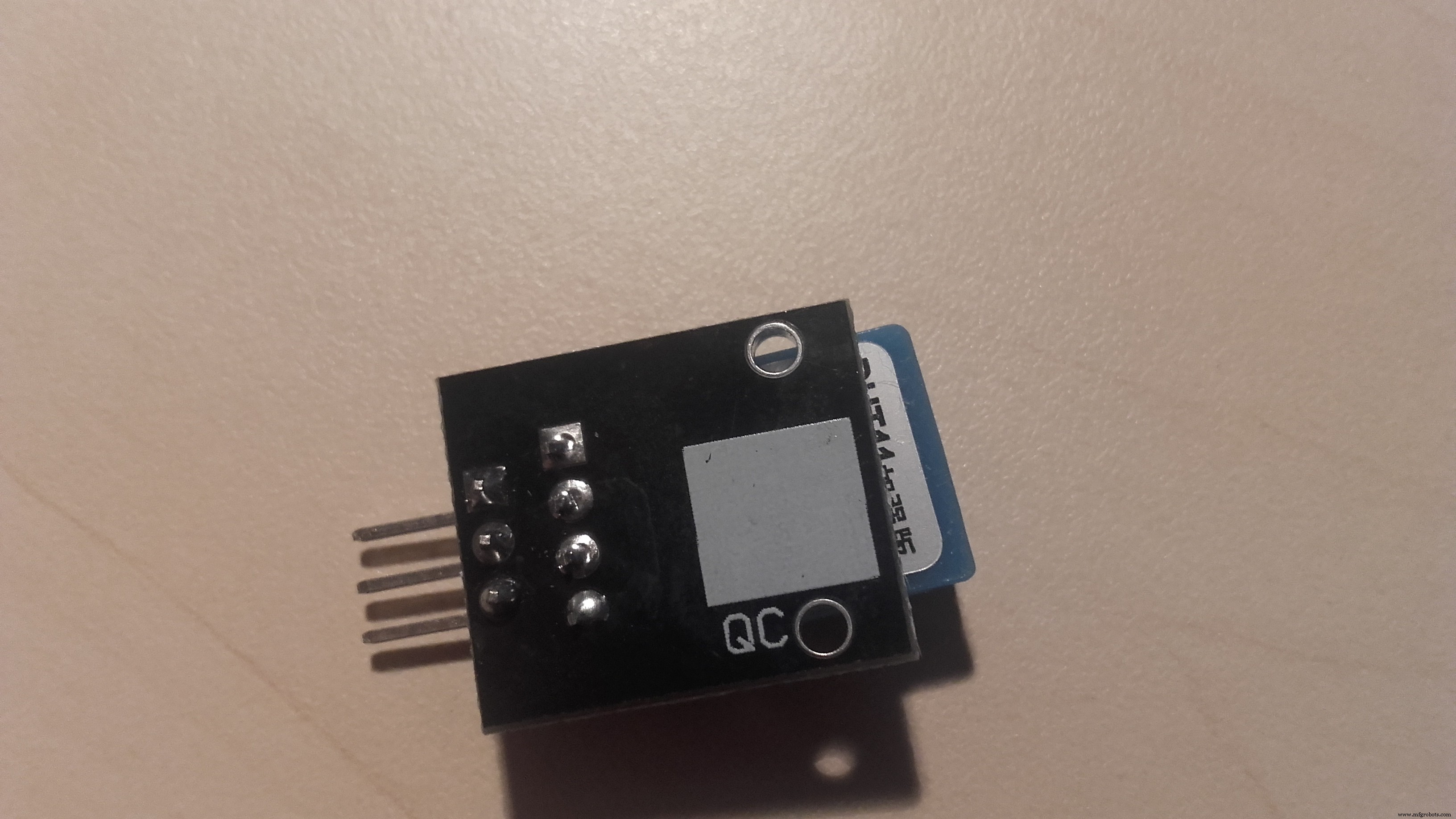

• DHT11 VCC → 5V, GND → GND, DATA → 디지털 핀 5

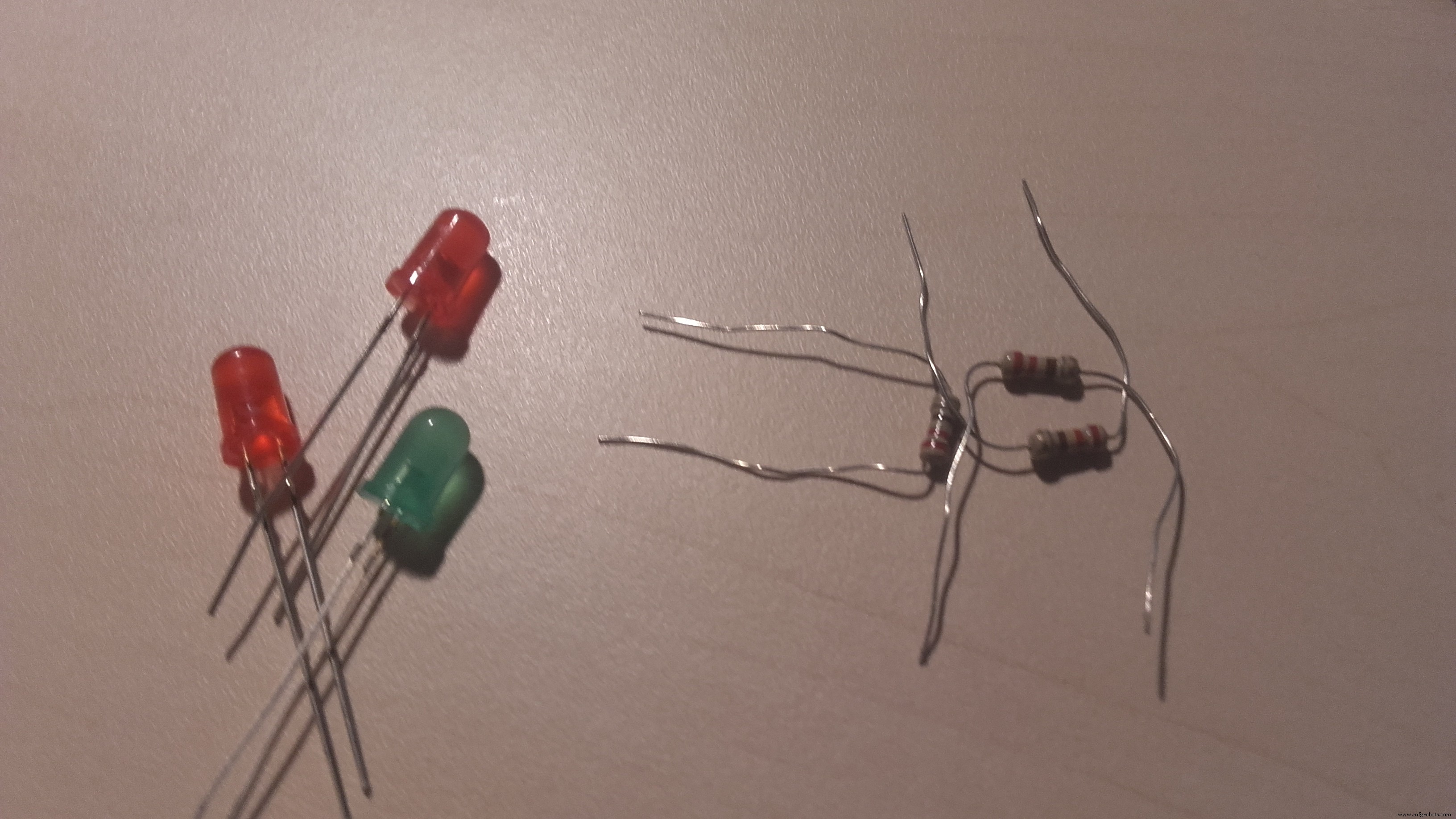

• 녹색 LED (Perfect) → A1, 빨강 LED (Cold) → A0, 빨강 LED (Hot) → A2 (각각 220Ω 직렬)

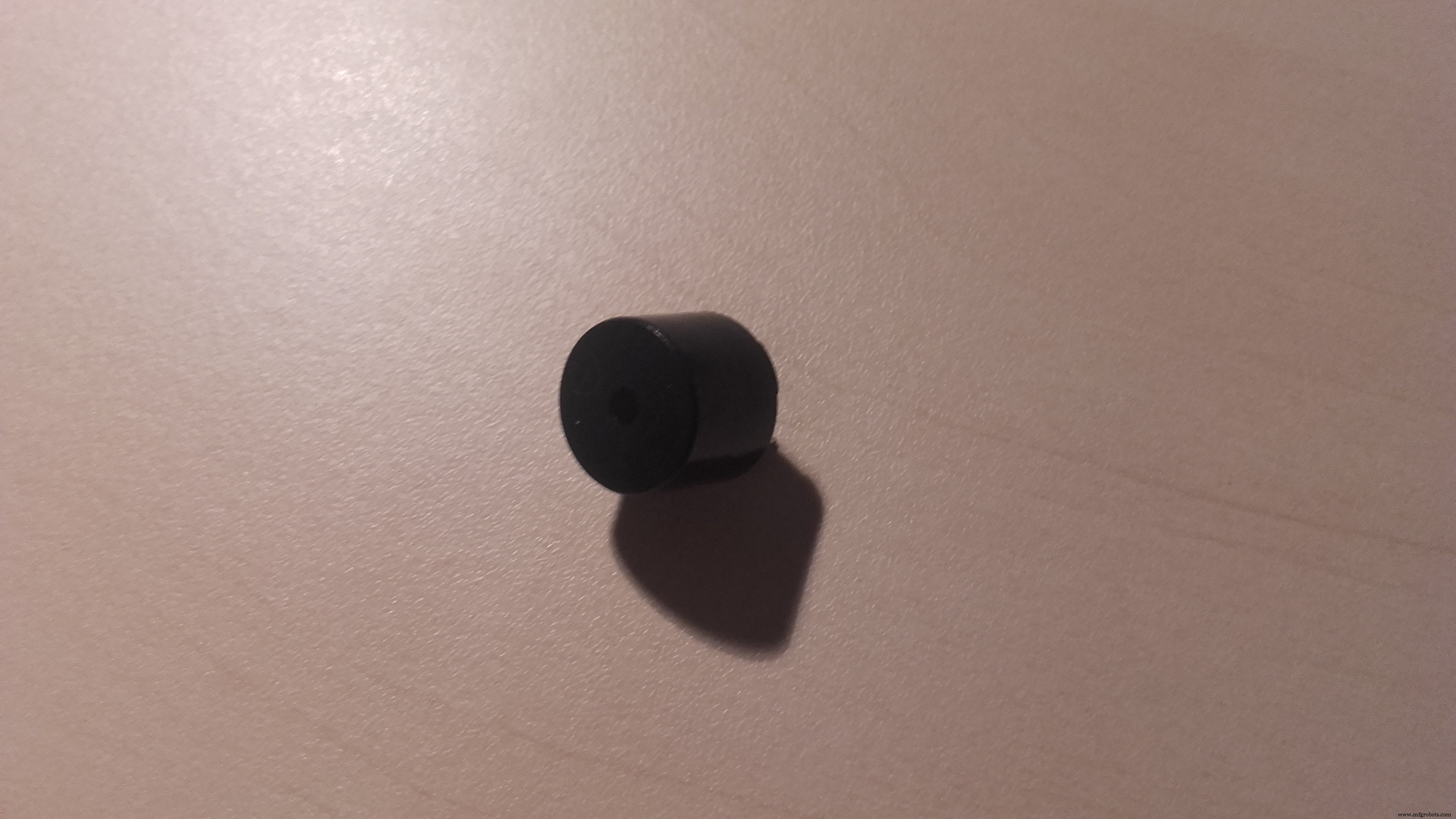

• 피에조 스피커 + → 핀 9, - → GND

전체 코드

#include <Adafruit_Sensor.h>
#include <DHT.h>

int speakerPin = 9;
#define DHTPIN 5
#define DHTTYPE DHT11
#define LED_TOO_COLD A0
#define LED_PERFECT A1
#define LED_TOO_HOT A2

DHT dht(DHTPIN, DHTTYPE);

void setup() {
    Serial.begin(9600);
    Serial.println("DHT11 test!");
    dht.begin();
}

void loop() {
    pinMode(speakerPin, OUTPUT);
    pinMode(A0, OUTPUT);
    pinMode(A1, OUTPUT);
    pinMode(A2, OUTPUT);

    delay(2000);  // DHT11 최소 2초 간격 권장

    float h = dht.readHumidity();
    float t = dht.readTemperature();      // 섭씨
    float f = dht.readTemperature(true);  // 화씨

    if (isnan(h) || isnan(t) || isnan(f)) {
        Serial.println("Failed to read from DHT sensor!");
        return;
    }

    Serial.print("Humidity: "); Serial.print(h); Serial.print(" %\t");
    Serial.print("Temperature: "); Serial.print(t); Serial.println(" *C");

    if (t <= 20) {
        Serial.println("Too cold!");
        digitalWrite(LED_TOO_COLD, HIGH);
        digitalWrite(speakerPin, HIGH);
        delay(1000);
        digitalWrite(speakerPin, LOW);
        digitalWrite(LED_TOO_COLD, LOW);
    }
    else if (t > 20 && t < 27) {  // 원본 코드는 20 < t < 27로 작성됐으나 C++에서 이렇게 쓰면 항상 true가 됨. 올바른 조건으로 수정.
        Serial.println("Perfect temperature!");
        digitalWrite(LED_PERFECT, HIGH);
        delay(2000);
        digitalWrite(LED_PERFECT, LOW);
    }
    else if (t >= 29) {
        Serial.println("Too hot!");
        digitalWrite(LED_TOO_HOT, HIGH);
        digitalWrite(speakerPin, HIGH);
        delay(1000);
        digitalWrite(speakerPin, LOW);
        digitalWrite(LED_TOO_HOT, LOW);
    }
    // 27~28.9°C 구간은 아무 동작 안 함 (원본 로직 유지)
}

⚠️ 코드 수정 사항 안내

원본 코드의 if (20 < t < 27)는 C++에서 의도와 다르게 동작합니다(항상 true). 위 코드에서는 else if (t > 20 && t < 27)로 수정했습니다. 또한 pinMode는 setup()에서 한 번만 호출하는 것이 올바르나, 원본 구조를 최대한 유지하며 loop() 안에 둔 점 참고 바랍니다.

확장 아이디어

• LCD/OLED 추가해 수치 상시 표시
• 임계값을 가변저항으로 실시간 조절
• 블루투스/WiFi로 스마트폰 알림 연동
• 릴레이 연결해 선풍기/히터 자동 제어
